発明の名称静電容量タッチパネル
出願人ノリタケ株式会社,ノリタケ伊勢電子株式会社
代理人個人,個人,個人
主分類G06F 3/041 20060101AFI20251002BHJP(計算;計数)
要約【課題】格子パターンで形成されたセンサー電極を有するタッチパネルにおいて、センサー電極の視認性を抑えつつ、断線などによる感度低下を防止できる静電容量タッチパネルを提供する。

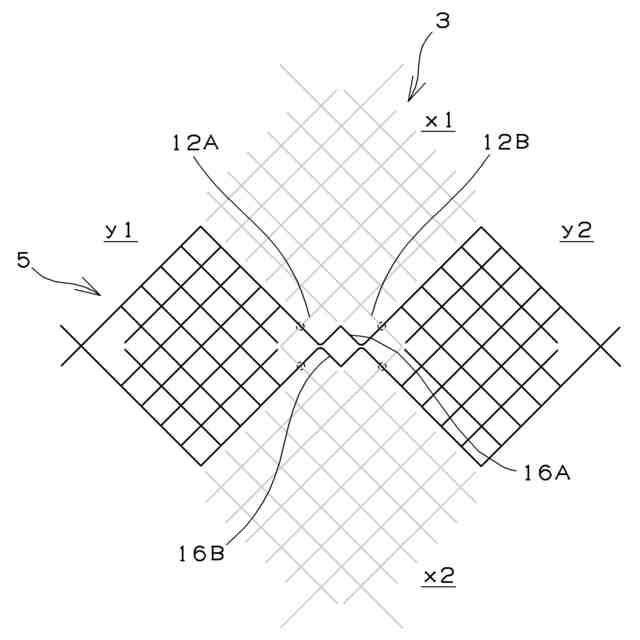

【解決手段】静電容量タッチパネルは、X軸方向にX軸格子x1、x2を複数並べたX軸電極3と、Y軸方向にY軸格子y1、y2を複数並べたY軸電極5とを有し、X軸格子x1、x2およびY軸格子y1、y2は複数の微細格子で形成され、X軸電極3およびY軸電極5における各格子は、微細格子の格子辺と平行な辺で形成された2以上の接続配線12A、12B、16A、16Bによって隣接格子と接続されており、各格子は、相手側電極における接続配線12A、12B、16A、16Bと積層方向で重なる箇所に、微細格子の格子辺の少なくとも一部が欠損した欠損部を有する
【選択図】図6
特許請求の範囲【請求項１】
Ｘ軸方向にＸ軸格子を複数並べたＸ軸電極と、前記Ｘ軸方向と交差するＹ軸方向にＹ軸格子を複数並べたＹ軸電極とが、絶縁層を介して積層され、静電容量タッチパネルのタッチ面から見た平面視においてマトリックス状に配置された静電容量タッチパネルであって、
前記Ｘ軸格子および前記Ｙ軸格子は複数の微細格子で形成され、
前記Ｘ軸電極および前記Ｙ軸電極における各格子は、前記微細格子の格子辺と平行な辺で形成された２以上の接続配線によって隣接格子と接続されており、前記各格子は、相手側電極における前記接続配線と積層方向で重なる箇所に、前記微細格子の格子辺の少なくとも一部が欠損した欠損部を有することを特徴とする静電容量タッチパネル。
続きを表示（約 660 文字）【請求項２】
前記Ｘ軸電極および前記Ｙ軸電極における前記接続配線は、相手側電極における微細格子の格子辺と積層方向に平行して重ならず、交差して重なるように設けられることを特徴とする請求項１記載の静電容量タッチパネル。
【請求項３】
前記Ｘ軸電極および上記Ｙ軸電極において、前記２以上の接続配線は、その電極の各格子の配列方向における中心線に対して線対称に設けられることを特徴とする請求項１または請求項２記載の静電容量タッチパネル。
【請求項４】
前記Ｘ軸電極および前記Ｙ軸電極の一方の電極において、前記２以上の接続配線は、隣接格子間で対向する頂点部同士を格子状に接続するように設けられていることを特徴とする請求項１または請求項２記載の静電容量タッチパネル。
【請求項５】
前記頂点部において、各格子の外郭を構成し互いに近づくように配設された一対の枠線は、端部同士が接続されておらず互いに離間しており、前記一対の枠線のうち一方の枠線の端部は、前記２以上の接続配線のうち一方の接続配線と接続され、他方の枠線の端部は、他方の接続配線と接続されていることを特徴とする請求項４記載の静電容量タッチパネル。
【請求項６】
前記頂点部において、前記一方の枠線の端部と前記一方の接続配線の接続境界部と、前記他方の枠線の端部と前記他方の接続配線の接続境界部は、互いに対向して近づくように円弧状に湾曲した形状に形成されていることを特徴とする請求項５記載の静電容量タッチパネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチ面（ＸＹ平面）の任意の位置にユーザーの指などが接近したことを静電容量の変化により検出する静電容量タッチパネルに関し、特にガラス基板にセンサー電極を設けた静電容量タッチパネルに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
家電機器、ＡＶ機器、ＰＣ／ＯＡ機器、産業機械、その他の電子デバイスにおいて、各機器への入力手段の１つとして投影型静電容量方式のタッチパネルが使用されている。投影型静電容量方式タッチパネルは、Ｘ軸方向とＹ軸方向にそれぞれ所定パターンで形成された各センサー電極によって静電容量の変化を読み取り、タッチポジションを検出するデバイスである。
【０００３】
例えばセンサー電極のパターンとしては、ダイヤモンド形の格子を縦（Ｙ）横（Ｘ）に並べた形状のパターン（以下、ダイヤモンドパターンとも言う。）が知られている。このタッチパネルでは、タッチ面から見た平面視において、Ｘ軸方向に配列した格子（Ｘ軸格子）とＹ軸方向に配列した格子（Ｙ軸格子）とがマトリックス状に配置されている。Ｘ軸格子とＹ軸格子はそれぞれ、より微細な格子からなる金属薄膜で形成されている。このタッチパネルでは、Ｘ軸電極とＹ軸電極の交点を電気的に絶縁できるよう、透明の絶縁層を介してＸ軸電極とＹ軸電極が積層された構造になっている。
【０００４】
投影型のタッチパネルにおいては液晶ディスプレイの前面に配置されることから、センサー電極の配線を視認しにくくすることが求められる。例えば、特許文献１では、Ｘ軸電極とＹ軸電極を重ね合わせた際に、Ｘ軸方向に隣接するＸ軸格子同士の接続部、およびＹ軸方向に隣接するＹ軸格子同士の接続部の配線を視認しにくくする技術が提案されている（特許文献１参照）。
【０００５】
特許文献１の接続部の構成について、図７に基づいて説明する。図７には、Ｘ軸電極２１とＹ軸電極２２を重ね合わせた状態の拡大概略図を示す。図７に示すように、Ｘ軸格子ｘ１、ｘ２およびＹ軸格子ｙ１、ｙ２は、複数の微細格子で形成されている。そして、Ｘ軸格子ｘ１とＸ軸格子ｘ２は、微細格子の格子辺と平行な辺で形成された接続部２３を介して接続されている。Ｙ軸格子ｙ１とＹ軸格子ｙ２は、微細格子の格子辺と平行な辺で形成された接続部２５を介して接続されている。
【０００６】
また、Ｘ軸格子ｘ１、ｘ２は、Ｙ軸電極２２における接続部２５と積層方向で重なる箇所に、微細格子の格子辺の一部が欠損した欠損部２４を有している。Ｙ軸格子ｙ１、ｙ２は、Ｘ軸電極２１における接続部２３と積層方向で重なる箇所に、微細格子の格子辺の一部が欠損した欠損部２６を有している。このように、欠損部（空白部分）を形成し、そこに接続部の配線を通すことで、配線パターンを一様にして、センサー部全体でよりムラのない透過率や反射率を実現し、視認性を抑えている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２０－１６６７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、Ｘ軸格子同士およびＹ軸格子同士を接続する従来の接続形態では、配線の断線などによる感度低下を招くおそれがあり、より改善の余地があると考えられる。
【０００９】
本発明はこのような事情に鑑みてなされたものであり、格子パターンで形成されたセンサー電極を有するタッチパネルにおいて、センサー電極の視認性を抑えつつ、断線などによる感度低下を防止できる静電容量タッチパネルを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の静電容量タッチパネルは、Ｘ軸方向にＸ軸格子を複数並べたＸ軸電極と、上記Ｘ軸方向と交差するＹ軸方向にＹ軸格子を複数並べたＹ軸電極とが、絶縁層を介して積層され、静電容量タッチパネルのタッチ面から見た平面視においてマトリックス状に配置された静電容量タッチパネルであって、上記Ｘ軸格子および上記Ｙ軸格子は複数の微細格子で形成され、上記Ｘ軸電極および上記Ｙ軸電極における各格子は、上記微細格子の格子辺と平行な辺で形成された２以上の接続配線によって隣接格子と接続されており、上記各格子は、相手側電極における上記接続配線と積層方向で重なる箇所に、上記微細格子の格子辺の少なくとも一部が欠損した欠損部を有することを特徴とする。
（【００１１】以降は省略されています）
