特許ウォッチ

公開番号2025154191
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057062
出願日2024-03-29
発明の名称研磨パッド及びウェハのノッチ研磨方法
出願人ノリタケ株式会社,株式会社BBS金明
代理人弁理士法人ぱてな
主分類B24D 11/00 20060101AFI20251002BHJP(研削;研磨)
要約【課題】ノッチを有するウェハの無駄を可及的に少なくできるとともに、加工時間が短い一方、ノッチに欠けを生じない研磨パッドと、そのようなウェハのノッチ研磨方法とを提供する。
【解決手段】本発明の研磨パッド1は、研磨面3は、バインダ樹脂を含み、複数の気孔15a、15bが形成された母材13と、母材13内又は気孔15a、15b内に保持された研磨粒子11とを含む研磨体によって構成されている。バインダ樹脂はポリフッ化ビニリデン又は熱可塑性ポリウレタンであり、研磨砥粒11はダイヤモンドであり、密度が0.9～1.2g/cm³であり、デュロメータ硬度(D)が26～47であり、圧縮弾性率が1645.1～3241.7MPaである。
【選択図】図14
特許請求の範囲【請求項１】

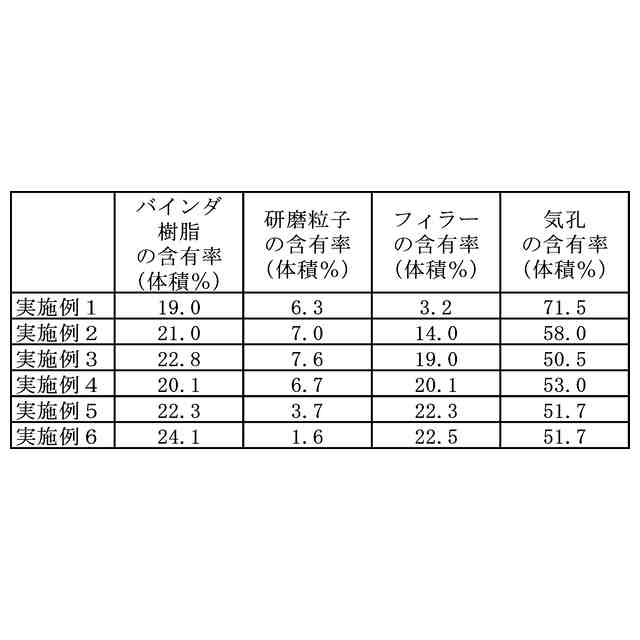

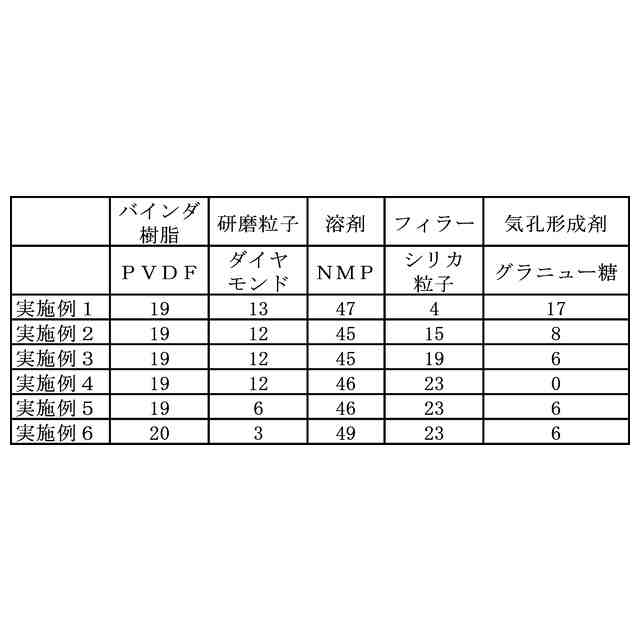

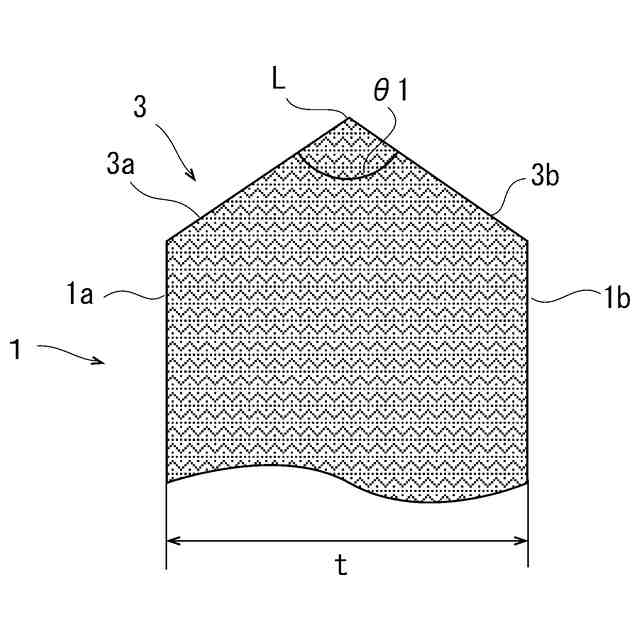

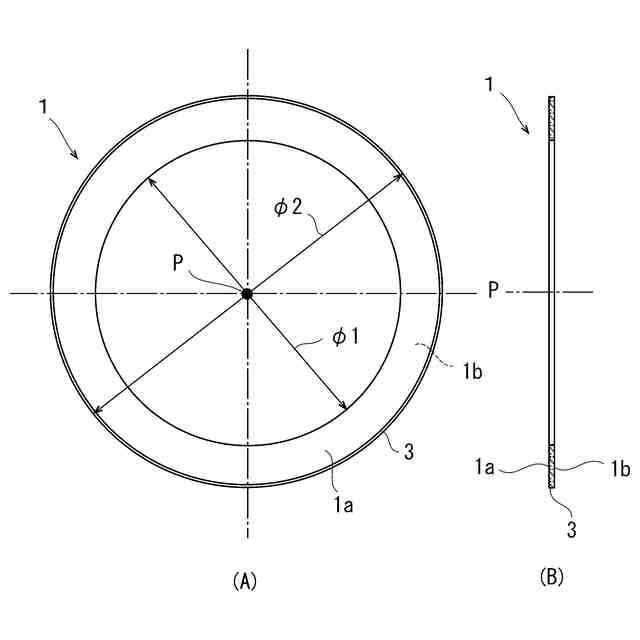

第１回転軸心を中心とする円環状に形成され、
前記第１回転軸心と略直交する方向に延びる円環状の第１面と、前記第１回転軸心と略直交する方向に延び、前記第１面の逆に位置する円環状の第２面と、外周側で前記第１面と前記第２面とを接続する研磨面とを有し、
円盤形状のウェハに形成された結晶軸の方向を示すノッチに対して前記研磨面を押し当てつつ前記第１回転軸心周りで回転されることにより、前記ノッチを研磨する研磨パッドであって、
前記研磨面は、バインダ樹脂を含み、複数の気孔が形成された母材と、前記母材内又は前記気孔内に保持された研磨粒子とを含む研磨体によって構成され、
前記バインダ樹脂はポリフッ化ビニリデン又は熱可塑性ポリウレタンであり、
前記研磨砥粒はダイヤモンドであり、
密度が０．９～１．２ｇ／ｃｍ
3
であり、
デュロメータ硬度（Ｄ）が２６～４７であり、
圧縮弾性率が１６４５．１～３２４１．７ＭＰａであることを特徴とする研磨パッド。
続きを表示（約 1,000 文字）【請求項２】
前記研磨体は、前記母材内又は前記気孔内に保持されたシリカ粒子を含む請求項１記載の研磨パッド。
【請求項３】
前記気孔は、立体網目構造をなす細孔と、前記細孔より容積が大きく、前記研磨面に開口しつつ前記細孔と連通する大気孔とからなる請求項１又は２記載の研磨パッド。
【請求項４】
前記細孔は４６．８～５７．７体積％であり、
前記大気孔は０～１３．８体積％である請求項３記載の研磨パッド。
【請求項５】
ウェハと研磨パッドと研磨液とを用意する第１工程と、
前記ウェハと前記研磨パッドとの間に前記研磨液を供給しつつ、前記ウェハを前記研磨パッドにより研磨する第２工程とを備え、
前記ウェハは、中心軸線と、前記中心軸線と略直交する方向に延びる表面と、前記表面と逆に位置し、前記中心軸線と略直交する方向に延びる裏面と、前記表面から前記裏面まで切り欠けられ、結晶軸の方向を示すノッチとを有し、
前記研磨パッドは、第１回転軸心を中心とする円環状に形成され、
前記研磨パッドは、前記第１回転軸心と略直交する方向に延びる円環状の第１面と、前記第１回転軸心と略直交する方向に延び、前記第１面の逆に位置する円環状の第２面と、外周側で前記第１面と前記第２面とを接続する研磨面とを有し、
前記研磨面は、バインダ樹脂を含み、複数の気孔が形成された母材と、前記母材内又は前記気孔内に保持された研磨粒子とを含む研磨体によって構成され、
前記バインダ樹脂はポリフッ化ビニリデン又は熱可塑性ポリウレタンであり、
前記研磨砥粒はダイヤモンドであり、
密度が０．９～１．２ｇ／ｃｍ
3
であり、
デュロメータ硬度（Ｄ）が２６～４７であり、
圧縮弾性率が１６４５．１～３２４１．７ＭＰａであり、
前記第２工程では、前記第１回転軸心を前記中心軸線と直交させ、前記研磨粒子を含まない前記研磨液を用いつつ、前記ノッチに対して前記研磨面を押し当てつつ前記第１回転軸心周りで前記研磨パッドを回転することを特徴とするウェハのノッチ研磨方法。
【請求項６】
前記第２工程では、前記研磨パッドを前記第１回転軸心に沿って移動させる請求項５記載のウェハのノッチ研磨方法。
【請求項７】
前記第２工程では、前記中心軸線が前記第１回転軸心周りで揺動するように前記研磨パッドを揺動させる請求項５又は６記載のウェハのノッチ研磨方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、研磨パッドと、ウェハのノッチ研磨方法とに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１～４に従来の研磨パッドが開示されている。特許文献１～３の研磨パッドは、不織布にペーストを含浸し、ペースト中の溶剤を除去したものである。特許文献１のペーストは、ウレタンと、ジメチルホルムアミド等の溶剤と、ＳｉＯ
2
等の研磨粒子と、炭酸ナトリウム等のアルカリ微粒子とからなる。特許文献２のペーストは、エーテル系ウレタンと、Ｎ，Ｎ－ジメチルホルムアミド等の溶剤とからなる。特許文献３のペーストは、ウレタンと、溶剤と、撥水剤とからなる。乾燥等による溶剤の除去により、ウレタンは不織布に結合した状態で固化している。特許文献４の研磨パッドは、バインダ樹脂、研磨粒子及び溶剤を混合したペーストを用いて製造したものである。
【０００３】
特許文献１の研磨パッドは、半導体素子を製造するために用いられるシリコン等からなる円盤形状のウェハの外周縁部を研磨するために用いられる。すなわち、回転中心周りに回転可能な回転テーブルにウェハが保持される。この際、ウェハの中心軸線が回転テーブルの回転中心に位置される。一方、研磨パッドの外周端面がウェハの外周縁部と当接するようにスピンドルの上端に研磨パッドを設ける。そして、ウェハの外周縁部と研磨パッドの外周端面との間に研磨液を供給するとともに所定の荷重を付加しつつ、回転テーブル及びスピンドルを回転させる。これにより、ウェハの外周縁部を研磨できる。このため、ウェハの外周縁部による半導体デバイスの欠陥の発生を抑制することが可能となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４６８３８号公報
特開２０１９－１１８９８１号公報
特開２０２０－４９６３９号公報
特許第５５１１２６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、ウェハには、円弧の中心をなす中心軸線の他、結晶軸の方向を示すノッチ（Notch）を有している場合がある。結晶軸の方向を示すために用いられる一般的なオリエンテーションフラット（Orientation Flat)では、大口径のウェハから切除する面積が大きくなってしまい、ウェハを無駄にしてしまうからである。
【０００６】
このようにノッチを有するウェハでは、ノッチに何らの対策をしないまま表面又は裏面の研磨を行うと、それらの研磨の最中にノッチ近傍で欠けや割れが発生し、ウェハの無駄を生じてしまう。
【０００７】
また、量産性を考慮し、加工時間の短縮化が望まれている一方、ノッチに欠け等が生じない要望もある。
【０００８】
本発明は、上記従来の実情に鑑みてなされたものであって、ノッチを有するウェハの無駄を可及的に少なくできるとともに、加工時間が短い一方、ノッチに欠けを生じない研磨パッドと、そのようなウェハのノッチ研磨方法とを提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００９】
本発明の研磨パッドは、第１回転軸心を中心とする円環状に形成され、
前記第１回転軸心と略直交する方向に延びる円環状の第１面と、前記第１回転軸心と略直交する方向に延び、前記第１面の逆に位置する円環状の第２面と、外周側で前記第１面と前記第２面とを接続する研磨面とを有し、
円盤形状のウェハに形成された結晶軸の方向を示すノッチに対して前記研磨面を押し当てつつ前記第１回転軸心周りで回転されることにより、前記ノッチを研磨する研磨パッドであって、
前記研磨面は、バインダ樹脂を含み、複数の気孔が形成された母材と、前記母材内又は前記気孔内に保持された研磨粒子とを含む研磨体によって構成され、
前記バインダ樹脂はポリフッ化ビニリデン又は熱可塑性ポリウレタンであり、
前記研磨砥粒はダイヤモンドであり、
密度が０．９～１．２ｇ／ｃｍ
3
であり、
デュロメータ硬度（Ｄ）が２６～４７であり、
圧縮弾性率が１６４５．１～３２４１．７ＭＰａであることを特徴とする。
【００１０】
また、本発明のウェハのノッチ研磨方法は、ウェハと研磨パッドと研磨液とを用意する第１工程と、
前記ウェハと前記研磨パッドとの間に前記研磨液を供給しつつ、前記ウェハを前記研磨パッドにより研磨する第２工程とを備え、
前記ウェハは、中心軸線と、前記中心軸線と略直交する方向に延びる表面と、前記表面と逆に位置し、前記中心軸線と略直交する方向に延びる裏面と、前記表面から前記裏面まで切り欠けられ、結晶軸の方向を示すノッチとを有し、
前記研磨パッドは、第１回転軸心を中心とする円環状に形成され、
前記研磨パッドは、前記第１回転軸心と略直交する方向に延びる円環状の第１面と、前記第１回転軸心と略直交する方向に延び、前記第１面の逆に位置する円環状の第２面と、外周側で前記第１面と前記第２面とを接続する研磨面とを有し、
前記研磨面は、バインダ樹脂を含み、複数の気孔が形成された母材と、前記母材内又は前記気孔内に保持された研磨粒子とを含む研磨体によって構成され、
前記バインダ樹脂はポリフッ化ビニリデン又は熱可塑性ポリウレタンであり、
前記研磨砥粒はダイヤモンドであり、
密度が０．９～１．２ｇ／ｃｍ
3
であり、
デュロメータ硬度（Ｄ）が２６～４７であり、
圧縮弾性率が１６４５．１～３２４１．７ＭＰａであり、
前記第２工程では、前記第１回転軸心を前記中心軸線と直交させ、前記研磨粒子を含まない前記研磨液を用いつつ、前記ノッチに対して前記研磨面を押し当てつつ前記第１回転軸心周りで前記研磨パッドを回転することを特徴とする。
（【００１１】以降は省略されています）
