公開番号2025158512
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061124
出願日2024-04-04
発明の名称焼成冷却システム
出願人ノリタケ株式会社
代理人個人,個人
主分類F27D 15/02 20060101AFI20251009BHJP(炉,キルン,窯;レトルト)
要約【課題】生産性の高い焼成冷却処理システムを提供する。
【解決手段】焼成冷却システム10は、被焼成物を入れた焼成容器Cを、予め定められた段数に重ね、かつ、予め定められた列数で横並びに並べて搬送しつつ、前記被焼成物を焼成する焼成炉11と、焼成炉の出口に配置された焼成容器を一列で搬送する第1搬送装置12と、第1搬送装置に設けられた段ばらし装置13と、冷却装置14と、第1リフター15とを備えている。冷却装置14は、高さ方向に沿って配置された複数の冷却路を備えている。冷却路は、段ばらしされた予め定められた数の焼成容器を横並びに並べて搬送しつつ冷却するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
被焼成物を入れた焼成容器を、予め定められた段数に重ね、かつ、予め定められた列数で横並びに並べて搬送しつつ、前記被焼成物を焼成する焼成炉と、
前記焼成炉の出口に配置され、前記予め定められた段数に重ねられた前記焼成容器を、一列で搬送する第１搬送装置と、
前記第１搬送装置に設けられ、重ねられた前記焼成容器を、一段ずつにばらす段ばらし装置と、
前記段ばらし装置よりも前記第１搬送装置の下流側に配置された冷却装置と、
前記冷却装置の入口に配置された第１リフターと
を備え、
前記冷却装置は、高さ方向に沿って配置された複数の冷却路を備え、
前記第１リフターは、前記第１搬送装置で搬送された前記焼成容器を、予め定められた数ずつ横並びに並べて前記冷却路の高さに合わせて昇降させ、予め定められた数ずつ横並びに並べられた前記焼成容器を前記冷却路に導入するように構成されており、
前記冷却路は、予め定められた数の前記焼成容器を横並びに並べて搬送しつつ冷却するように構成されている、
焼成冷却システム。
続きを表示（約 1,000 文字）【請求項２】
前記冷却路と、前記焼成炉とは、平行に配置されており、かつ、
前記第１搬送装置が、前記冷却装置の冷却路と前記焼成炉とは、直交する方向に配置されている、請求項１に記載された焼成冷却システム。
【請求項３】
前記冷却路の数は、前記焼成炉での焼成容器の予め定められた段数に一致しており、かつ、
前記冷却装置での前記冷却路で前記焼成容器が横並びに並べられる数は、前記焼成炉での焼成容器の予め定められた列数と一致している、請求項１に記載された焼成冷却システム。
【請求項４】
前記冷却装置の出口には、第２リフターと、搬出装置と、第２搬送装置とが設けられており、
前記第２リフターは、
前記複数の冷却路から出てきた、予め定められた数ずつ横並びに並べられた状態の前記焼成容器を前記搬出装置に導入する装置であり、
前記搬出装置は、
前記第２リフターから導入された予め定められた数ずつ横並びに並べられた状態の前記焼成容器を、１つずつ前記第２搬送装置に搬出する装置である、
請求項１に記載された焼成冷却システム。
【請求項５】
前記第２搬送装置は、
前記焼成容器から前記被焼成物を取り出す取出装置を備えた、
請求項４に記載された焼成冷却システム。
【請求項６】
前記第２搬送装置は、前記取出装置の下流側に前記焼成容器をメンテナンスするメンテナンス処理部を備えた、請求項５に記載された焼成冷却システム。
【請求項７】
前記メンテナンス処理部は、
前記焼成容器を清掃する清掃装置を含む、請求項６に記載された焼成冷却システム。
【請求項８】
前記メンテナンス処理部は、
前記焼成容器の破損を検査する容器検査装置を含む、請求項６に記載された焼成冷却システム。
【請求項９】
前記第２搬送装置は、前記メンテナンス処理部の下流側に前記焼成容器に被焼成物を入れる供給装置を備えた、請求項６に記載された焼成冷却システム。
【請求項１０】
前記第２搬送装置は、前記供給装置の下流側で、前記焼成容器を前記焼成炉に向けて送る第３搬送装置に接続されている、請求項９に記載された焼成冷却システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、焼成冷却システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特開２０１９－１８４２１１号公報には、被焼成物から焼成物を焼成する焼成炉が開示されている。同公報で開示されている焼成炉は、被焼成物が載せられるセッターに被焼成物を供給する供給部と、焼成炉で焼成された焼成物をセッターから排出する排出部と、セッターを搬送する搬送部とを備えている。搬送部によって、セッターを、供給部、焼成炉、排出部の順で移動させることによって、連続して焼成物を焼成することができるようになっている。供給部は、被焼成物を加熱する加熱機構を備えており、加熱された被焼成物を前記セッターに供給する。かかる構成によって、予め加熱された被焼成物が高温のセッターに供給されて焼成炉に供給される。このため、被焼成物やセッターの昇温に要する時間が短縮できる、とされている。
【０００３】
特開２０２０－８５４３６号公報には、いわゆるローラハースキルンに関し、加熱炉用粉体容器の反転装置などが開示されている。
【０００４】
特開２０２２－１５０８９９号公報には、いわゆるローラハースキルンに関し、焼成容器が循環する循環ラインを備えた連続焼成システムが開示されている。
【０００５】
特開２０２２－１５４８５６号公報には、いわゆるローラハースキルンに関し、段積み装置や段ばらし装置など、焼成容器の段数を変更する装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１８４２１１号公報
特開２０２０－８５４３６号公報
特開２０２２－１５０８９９号公報
特開２０２２－１５４８５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、被焼成物Ａを焼成後、冷却する処理システムについては、公知の技術がない。かかるシステムに関して、生産性の高いシステムを提案したいと考えている。
【課題を解決するための手段】
【０００８】
ここで開示される焼成冷却システムは、
被焼成物を入れた焼成容器を、予め定められた段数に重ね、かつ、予め定められた列数で横並びに並べて搬送しつつ、前記被焼成物を焼成する焼成炉と、
前記焼成炉の出口に配置され、前記予め定められた段数に重ねられた前記焼成容器を、一列で搬送する第１搬送装置と、
前記第１搬送装置に設けられ、重ねられた前記焼成容器を、一段ずつにばらす段ばらし装置と、
前記段ばらし装置よりも前記第１搬送装置の下流側に配置された冷却装置と、
前記冷却装置の入口に配置された第１リフターと
を備え、
前記冷却装置は、高さ方向に沿って配置された複数の冷却路を備え、
前記第１リフターは、前記第１搬送装置で搬送された前記焼成容器を、予め定められた数ずつ横並びに並べて前記冷却路の高さに合わせて昇降させ、予め定められた数ずつ横並びに並べられた前記焼成容器を前記冷却路に導入するように構成されており、
前記冷却路は、予め定められた数の前記焼成容器を横並びに並べて搬送しつつ冷却するように構成されている。
【０００９】
かかる焼成冷却システムによれば、段積みされた状態で横並びに搬送されつつ焼成され、その後、段ばらしされ横並びに搬送されつつ冷却されるので、被焼成物の焼成および冷却処理を効率よく行え、生産性を向上させることができる。
【図面の簡単な説明】
【００１０】

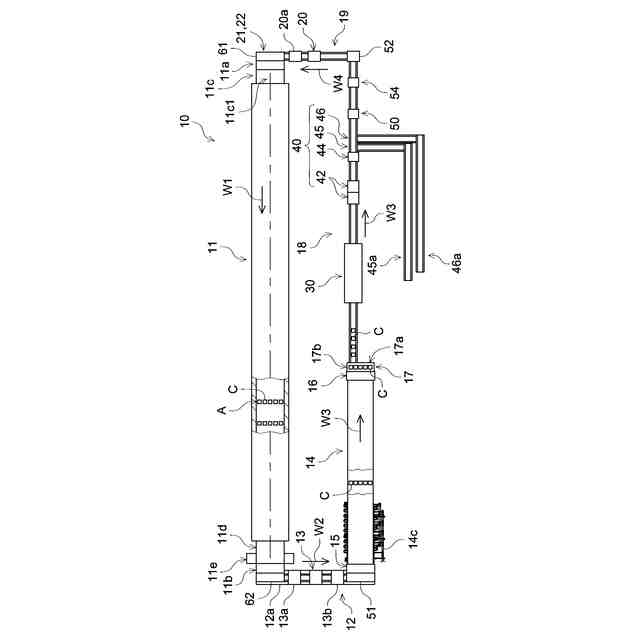

図１は、焼成冷却システム１０を模式的に示す平面図である。

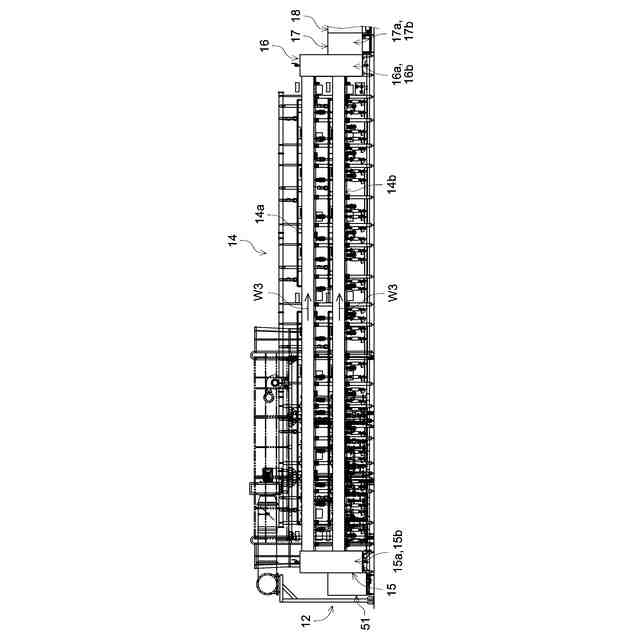

図２は、冷却装置１４を模式的に示す側面図である。
図３は、第２搬送装置１８を模式的に示す側面図である。
【発明を実施するための形態】
