公開番号2025101385
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218203
出願日2023-12-25
発明の名称清掃装置
出願人富士フイルムビジネスイノベーション株式会社
代理人弁理士法人太陽国際特許事務所
主分類B08B 5/04 20060101AFI20250630BHJP(清掃)
要約【課題】清掃空間の気体を吸引して回転体の外周面から付着物を除去する構成において、回転体を回転させるための専用の駆動源を設けることなく回転体を回転させることである。
【解決手段】清掃装置は、清掃対象である回転体が配置される清掃空間が内部に形成された清掃部と、清掃空間から気体を吸引する吸引部と、吸引部の吸引に伴って生じる風によって回転する風車と、風車の回転を回転体に伝達する伝達部とを備える。

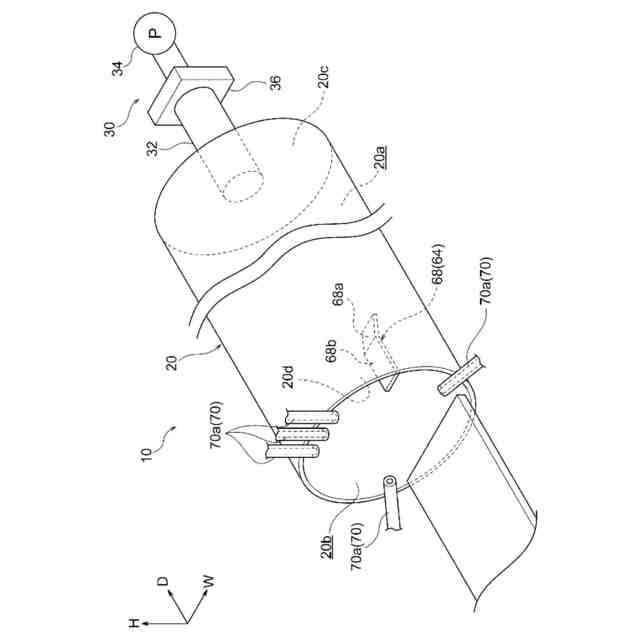

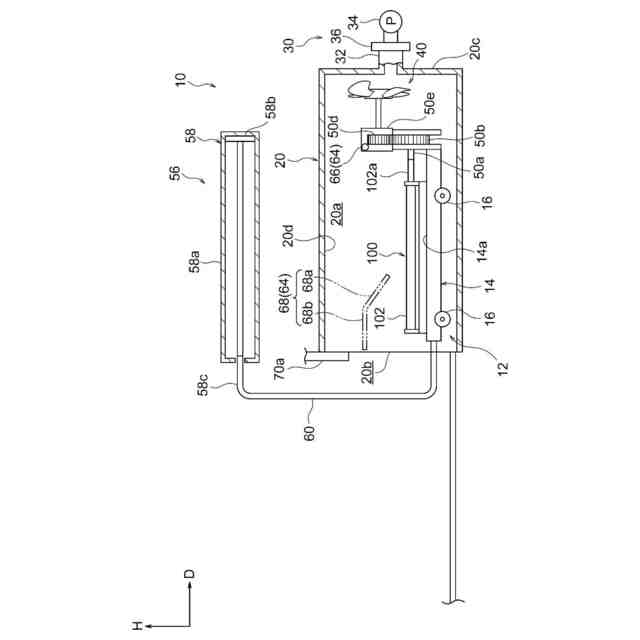

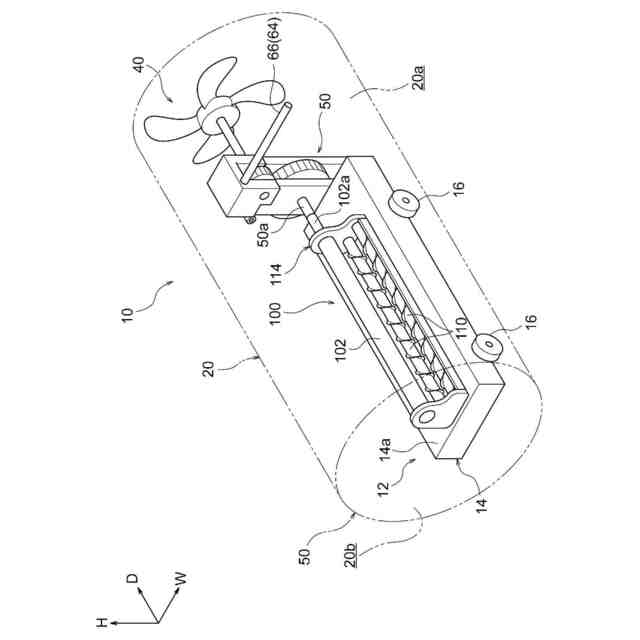

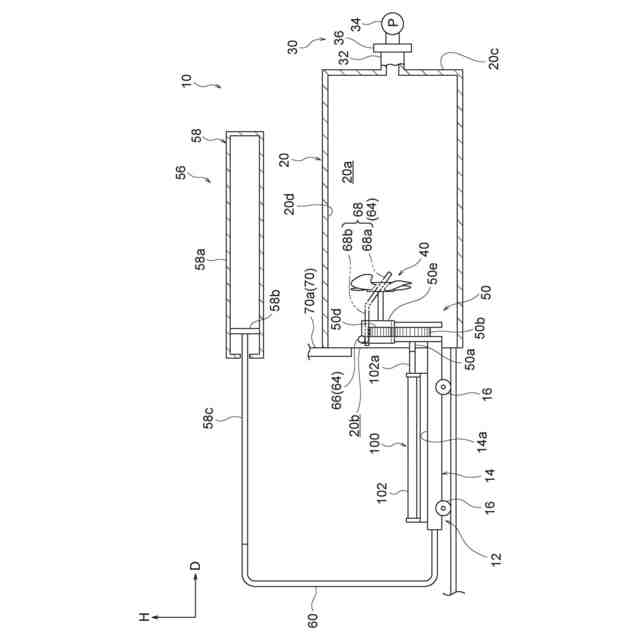

【選択図】図4
特許請求の範囲【請求項１】
清掃対象である回転体が配置される清掃空間が内部に形成された清掃部と、
該清掃空間から気体を吸引する吸引部と、
該吸引部の吸引に伴って生じる風によって回転する風車と、
該風車の回転を該回転体に伝達する伝達部と、
を備える清掃装置。
続きを表示（約 860 文字）【請求項２】
前記風車の回転軸及び前記回転体の回転軸は、一方向に延びている、
請求項１に記載の清掃装置。
【請求項３】
前記吸引部によって気体を吸引する吸引方向は、前記一方向とされている、
請求項２に記載の清掃装置。
【請求項４】
前記清掃空間の一端は開口され、前記清掃空間の他端は閉塞されており、
前記吸引部は、前記他端に設けられ、前記清掃空間から継続して気体を吸引し、
前記回転体を支持すると共に前記開口から前記清掃空間に出入り可能とされる支持部と、
前記支持部が前記清掃空間の外部に移動した状態で、前記伝達部による回転の伝達を解除する解除部と、
を備える請求項１に記載の清掃装置。
【請求項５】
前記伝達部は、
前記回転体の回転軸に連結される連結軸と、
前記連結軸に取り付けられた一の歯車と、
前記風車の回転軸に取り付けられると共に前記一の歯車と噛み合う他の歯車と、を有し、
前記解除部は、前記一の歯車と前記他の歯車との噛み合いを前記支持部の移動に伴い解消することで前記伝達部による回転の伝達を解除する、
請求項４に記載の清掃装置。
【請求項６】
前記回転体を支持する支持部を備え、
前記風車は、前記支持部に対して、前記吸引部によって気体が吸引される側に配置されている、
請求項１に記載の清掃装置。
【請求項７】
前記清掃空間の一端は開口され、前記清掃空間の他端は閉塞されており、
前記伝達部及び前記風車は、前記支持部に取り付けられており、
前記支持部は、前記開口から前記清掃空間に出入り可能とされており、
前記清掃空間の内部に配置される前記支持部を前記清掃空間の外部に移動させた状態で、前記風車が前記支持部と共に前記清掃空間の外部に移動するのを規制する規制部を備える、
請求項６に記載の清掃装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、清掃装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に記載のドラム清掃装置は、感光体ドラムの製造工程において所定画像をトナーにて形成する画像検査に使用された感光体ドラムの外周面を清掃する感光体ドラム清掃装置であって、内部に感光体ドラムが収容される筒体、および筒体内に収容される感光体ドラム外周面の全周にわたって接触するように筒体内に配置された筒状の清掃具を有する清掃手段と、清掃具と清掃具内に収容された感光体ドラムの少なくともいずれか一方を回転させる回転手段と、筒体の内部を吸引する吸引手段とを具備する。
【先行技術文献】
【特許文献】
【０００３】
特開平０４-１９１７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回転可能とされると共に付着物が外周面に付着した回転体を清掃するときに、回転体を清掃空間に配置し、回転体を回転させながら清掃空間の気体を吸引することで回転体の外周面から付着物を除去することがある。このような構成では、回転体を回転させるための専用の駆動源を設ける必要があった。
【０００５】
本開示の課題は、清掃空間の気体を吸引して回転する回転体の外周面から付着物を除去する構成において、回転体を回転させるための専用の駆動源を設けることなく回転体を回転させることである。
【課題を解決するための手段】
【０００６】
本開示の第１態様に係る清掃装置は、清掃対象である回転体が配置される清掃空間が内部に形成された清掃部と、該清掃空間から気体を吸引する吸引部と、該吸引部の吸引に伴って生じる風によって回転する風車と、該風車の回転を該回転体に伝達する伝達部と、を備えることを特徴とする。
【０００７】
本開示の第２態様に係る清掃装置は、第１態様に記載の清掃装置において、前記風車の回転軸及び前記回転体の回転軸は、一方向に延びていることを特徴とする。
【０００８】
本開示の第３態様に係る清掃装置は、第２態様に記載の清掃装置において、前記吸引部によって気体を吸引する吸引方向は、前記一方向とされていることを特徴とする。
【０００９】
本開示の第４態様に係る清掃装置は、第１態様に記載の清掃装置において、前記清掃空間の一端は開口され、前記清掃空間の他端は閉塞されており、前記吸引部は、前記他端に設けられ、前記清掃空間から継続して気体を吸引し、前記回転体を支持すると共に前記開口から前記清掃空間に出入り可能とされる支持部と、前記支持部が前記清掃空間の外部に移動した状態で、前記伝達部による回転の伝達を解除する解除部と、を備えることを特徴とする。
【００１０】

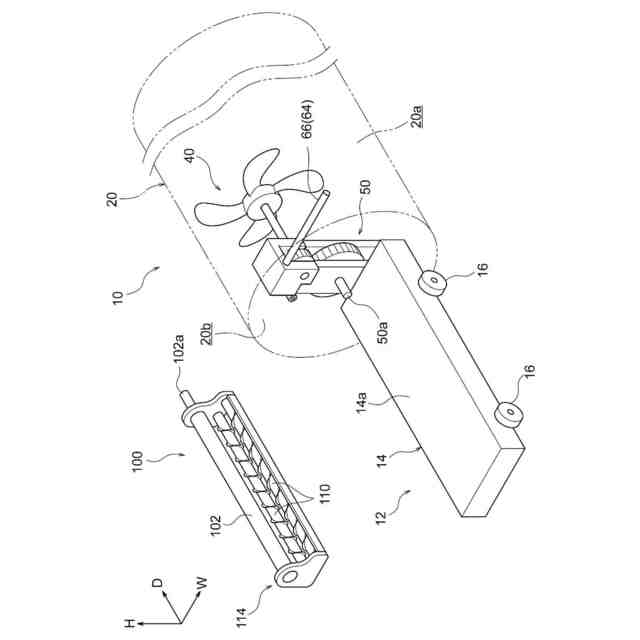

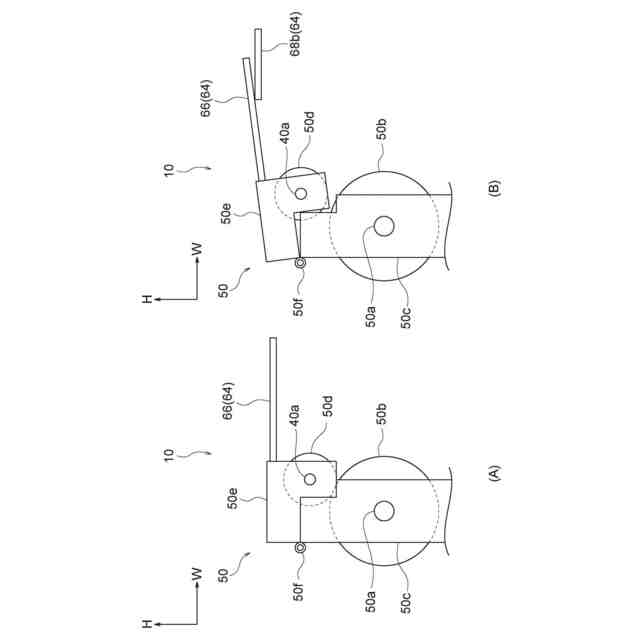

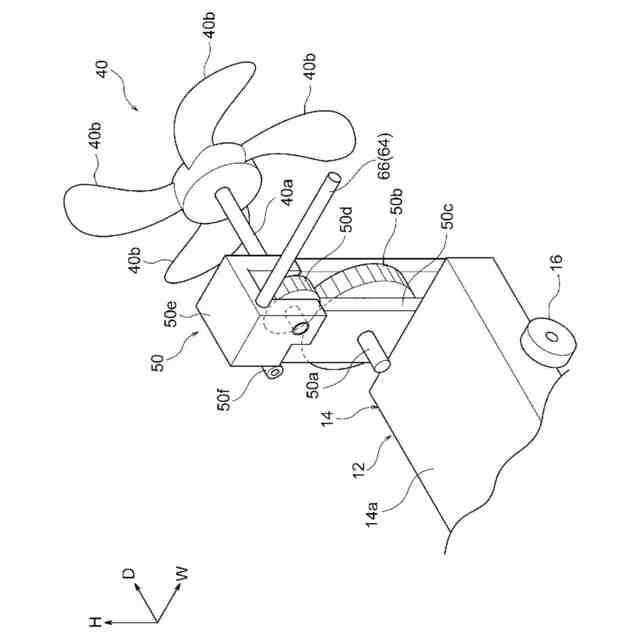

本開示の第５態様に係る清掃装置は、第４態様に記載の清掃装置において、前記伝達部は、前記回転体の回転軸に連結される連結軸と、前記連結軸に取り付けられた一の歯車と、前記風車の回転軸に取り付けられると共に前記一の歯車と噛み合う他の歯車と、を有し、前記解除部は、前記一の歯車と前記他の歯車との噛み合いを前記支持部の移動に伴い解消することで前記伝達部による回転の伝達を解除することを特徴とする。
（【００１１】以降は省略されています）
