公開番号2025086284
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023200252
出願日2023-11-27
発明の名称洗浄機監視システム
出願人株式会社キョウデンプレシジョン
代理人個人,弁理士法人i.PARTNERS特許事務所
主分類B08B 3/08 20060101AFI20250530BHJP(清掃)
要約【課題】洗浄機のフィルタの目詰まり、及びオイルライン(温調用)劣化検出をスムーズに実施できる洗浄機監視システムを提供する。
【解決手段】実施形態の洗浄機監視システムは、被処理物を収容する洗浄乾燥槽と、前記洗浄乾燥槽に供給する溶剤を貯える溶剤タンクと、前記溶剤タンク内のオイルを温めるオイル温調タンクと、前記洗浄乾燥槽と前記溶剤タンクとの間の溶剤循環経路配管および溶剤タンクとオイル温調タンクとの間のオイル循環経路配管の流量を測定する流量計と、を備える洗浄機と、前記洗浄機と接続され、前記流量計を含む前記洗浄機の動作データを収集する制御装置と、前記制御装置から前記動作データをネットワークを経由して格納するサーバーと、前記サーバー装置に格納蓄積される現在および過去の前記動作データに基づき、前記洗浄機の故障を監視する監視マシンと、を有することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
被処理物を収容する洗浄乾燥槽と、前記洗浄乾燥槽に供給する溶剤を貯える溶剤タンクと、前記溶剤タンク内のオイルを温めるオイル温調タンクと、前記洗浄乾燥槽と前記溶剤タンクとの間の溶剤循環経路配管および溶剤タンクとオイル温調タンクとの間のオイル循環経路配管の流量を測定する流量計と、を備える洗浄機と、
前記洗浄機と接続され、前記流量計を含む前記洗浄機の動作データを収集する制御装置と、
前記制御装置から前記動作データをネットワークを経由して格納するサーバーと、
前記サーバー装置に格納蓄積される現在および過去の前記動作データに基づき、前記洗浄機の故障を監視する監視マシンと、
を有することを特徴とする洗浄機監視システム。
続きを表示（約 900 文字）【請求項２】
前記溶剤循環経路配管に設けられるフィルタと、
前記流量計であって、前記洗浄乾燥槽から前記フィルタを経由して排液される前記溶剤の流量を測定する第１流量計と、を備え、
前記フィルタの交換時期を提案するために前記第１流量計の流量低下を監視することを特徴とする請求項１に記載の洗浄機監視システム。
【請求項３】
前記溶剤タンクと前記オイル温調タンクとの間で前記オイルを循環させる循環ポンプと、
前記流量計であって、前記循環ポンプによって循環される前記オイルの流量を測定する第２流量計と、を備え、
前記循環ポンプの性能劣化を提案するために前記第２流量計の流量低下を監視することを特徴とする請求項１に記載の洗浄機監視システム。
【請求項４】
前記流量計であって、前記オイル循環経路配管を循環するオイルの流量を測定する第３流量計を備え、
前記オイル循環経路配管の詰まりを提案するために前記第３流量計の流量低下を監視することを特徴とする請求項１に記載の洗浄機監視システム。
【請求項５】
前記溶剤タンクは、粗洗用の第１溶剤タンクと、仕上用の第２溶剤タンクと、を有し、
前記溶剤循環経路配管は、前記洗浄乾燥槽と前記第１溶剤タンクとの間の第１溶剤循環経路配管と、前記洗浄乾燥槽と前記第２溶剤タンクとの間の第２溶剤循環経路配管と、を有し、
前記フィルタは、前記第１溶剤循環経路配管に設けられる第１フィルタと、前記第２溶剤循環経路配管に設けられる第２フィルタと、を有し、
前記第１流量計は、前記洗浄乾燥槽から前記第１フィルタを経由して排液される前記溶剤の流量を測定する第４流量計と、前記洗浄乾燥槽から前記第２フィルタを経由して排液される前記溶剤の流量を測定する第５流量計と、を有し、
前記第１フィルタの交換時期を提案するために前記第４流量計の流量低下を監視し、前記第２フィルタの交換時期を提案するために前記第５流量計の流量低下を監視することを特徴とする請求項２に記載の洗浄機監視システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、洗浄機監視システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
金属製機械部品、メッキ部品、電子部品等の各種部品には、その製造工程や組立工程等において、切削油等の工作油脂、フラックス、塵埃等をはじめとして様々な汚れが付着する。このような汚れが付着した機械部品や電子部品等の被処理物の清浄は、洗浄機により被処理物を洗浄溶剤に浸漬して超音波による振動を与えて洗浄する工程を行なった後、被処理物を乾燥している。
【０００３】
このような洗浄機（ＰＣＳ）では、熱媒油温度、洗浄槽温度、蒸留再生機蒸気温度、冷却水温度、真空圧力（洗浄槽、溶剤タンク）、真空圧力（蒸留再生機）、洗浄時間、異常履歴の情報等を収集して、装置の故障検出を行っている。しかしながら、洗浄機から取得した情報は、制御装置（ＰＬＣ）までは信号として得られているが、外部への通信ができない。また、制御装置に記録として残っている情報は、異常履歴のみである。
【０００４】
従来の洗浄機では、洗浄槽と溶剤タンクの間に設けられる洗浄溶剤（洗浄液）を濾過するフィルタは、時間管理でフィルタ交換を推奨しているため、装置を頻繁に使用する状況等では、不要なメンテナンスや想定より早いフィルタの目詰まりによる装置停止が発生する虞がある。また、装置が異常発報または停止しなければフィルタ交換が出来ないので、洗浄作業を中断することになる。
【０００５】
同様に、洗浄溶剤を加熱するために用いられるオイルは、時間管理でオイル交換やオイルラインのメンテナンスや循環ポンプの交換を推奨しているが、推奨以上の使用を継続することでオイル配管の詰まり等やポンプの故障による装置停止につながる。
既存の洗浄機では、洗浄機から異常発報が出ても、作業員（ユーザー）がタッチパネル及び制御盤内アンプを目視で確認し、数値の異常が確認するとコールセンターに連絡を取り、専門家の指示を仰ぐ方法しか採られていない。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１０７５９８号公報
特開２０１８－０６１９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、洗浄機のフィルタの目詰まり、及びオイルライン(温調用)劣化検出をスムーズに実施できる洗浄機監視システムを提供することにある。
【課題を解決するための手段】
【０００８】
実施形態の洗浄機監視システムは、被処理物を収容する洗浄乾燥槽と、前記洗浄乾燥槽に供給する溶剤を貯える溶剤タンクと、前記溶剤タンク内のオイルを温めるオイル温調タンクと、前記洗浄乾燥槽と前記溶剤タンクとの間の溶剤循環経路配管および溶剤タンクとオイル温調タンクとの間のオイル循環経路配管の流量を測定する流量計と、を備える洗浄機と、前記洗浄機と接続され、前記流量計を含む前記洗浄機の動作データを収集する制御装置と、前記制御装置から前記動作データをネットワークを経由して格納するサーバーと、前記サーバー装置に格納蓄積される現在および過去の前記動作データに基づき、前記洗浄機の故障を監視する監視マシンと、を有することを特徴とする。
【図面の簡単な説明】
【０００９】

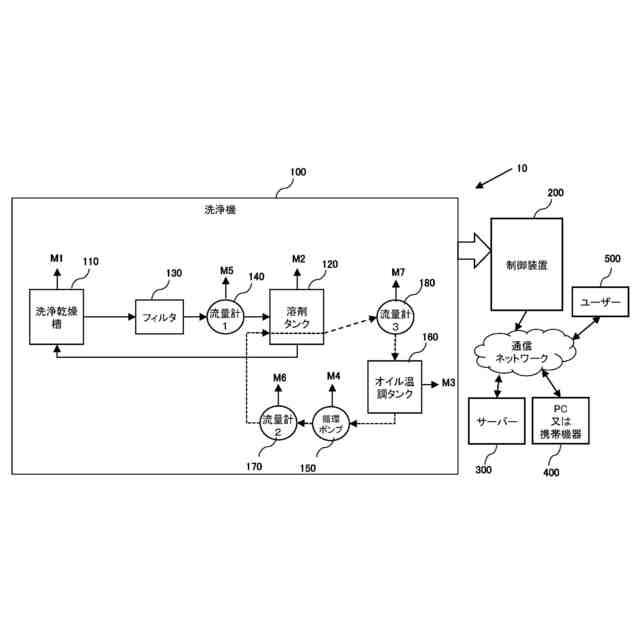

実施形態に係る洗浄機監視システムの基本構成を示す図である。

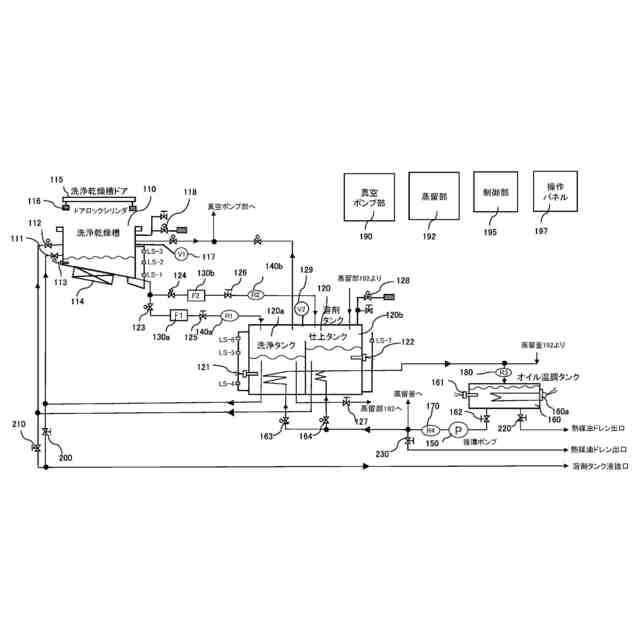

実施形態に係る洗浄機監視システムの洗浄機の詳細な構成を示す図である。

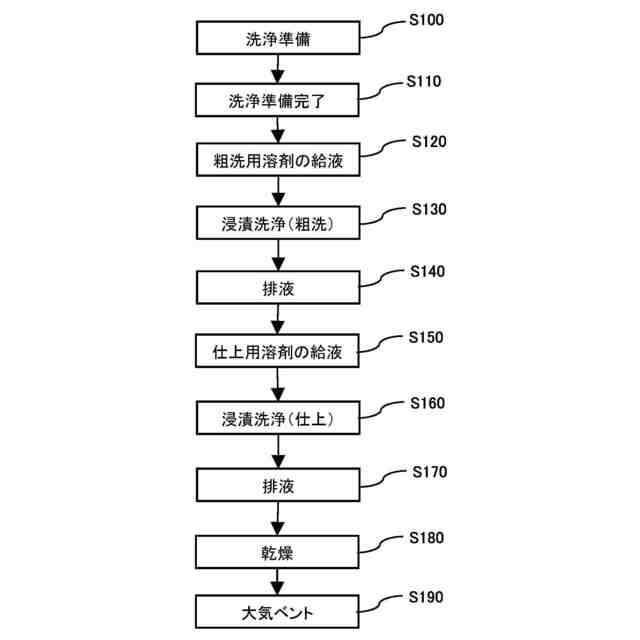

実施形態に係る洗浄機の動作を示すフローチャートである。

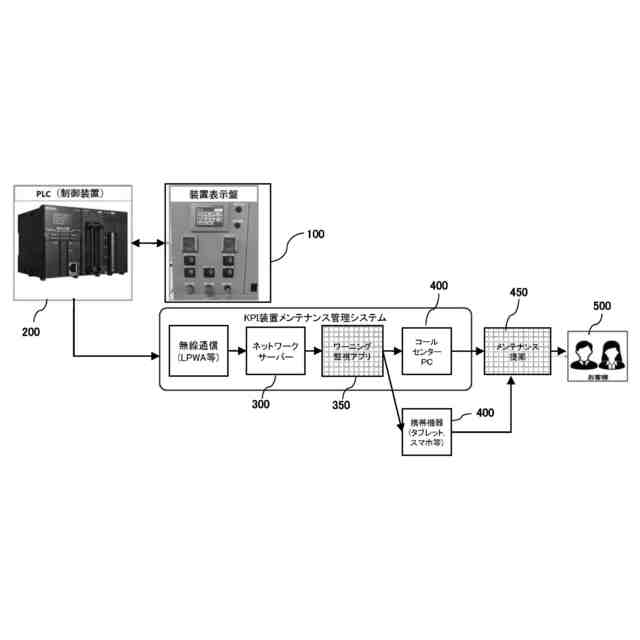

実施形態に係る洗浄機監視システムの構成を示す図である。
実施形態に係るワーニング監視アプリにおける異常判断の一例を説明する図である。

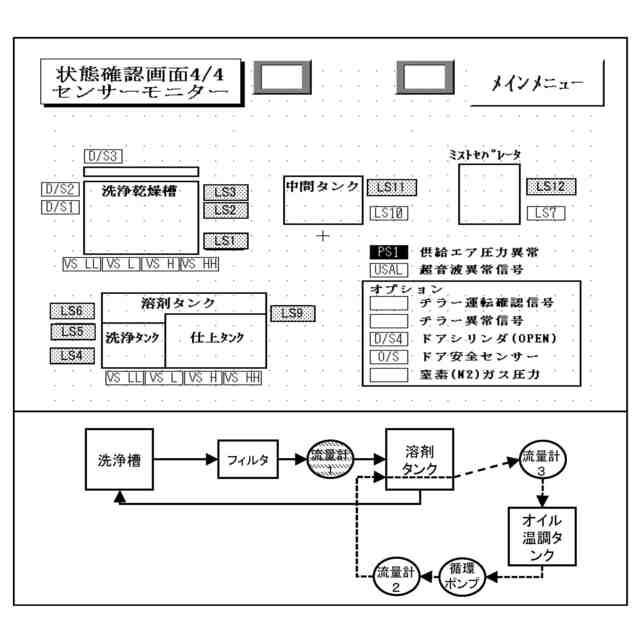

水位計の状態をモニタリング中に、第１流量計が異常を示す測定値を示すことを例示する図である。

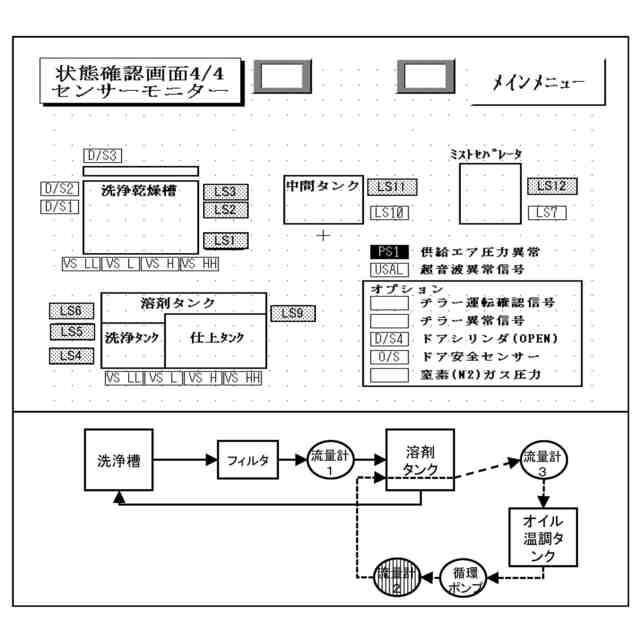

水位計の状態をモニタリング中に、第２流量計が異常を示す測定値を示すことを例示する図である。

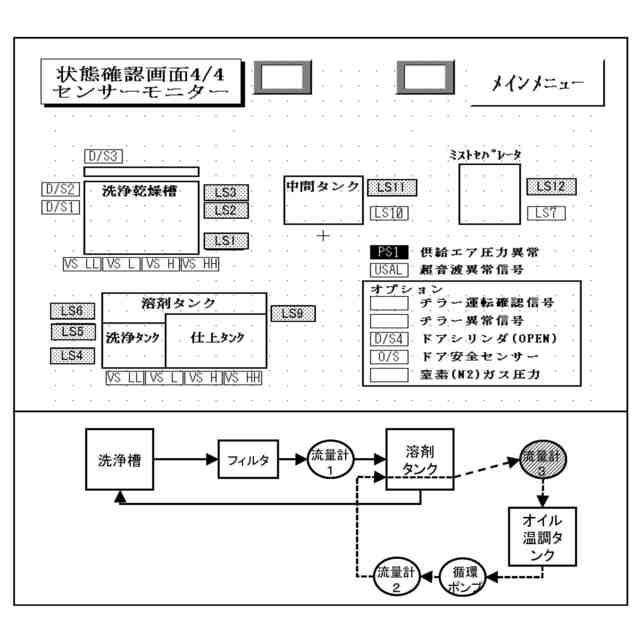

水位計の状態をモニタリング中に、第３流量計が異常を示す測定値を示すことを例示する図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態に係る洗浄機監視システムについて、図１乃至図８を参照しながら詳述する。なお、各図において、同一構成には同一符号を付す。
（【００１１】以降は省略されています）
