公開番号2025110210
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004015
出願日2024-01-15
発明の名称清掃方法、清掃用スポンジ及び清掃装置
出願人株式会社石野製作所
代理人弁理士法人秀和特許事務所
主分類B08B 9/023 20060101AFI20250718BHJP(清掃)
要約【課題】本発明は、複数の搬送ローラによって形成された搬送路を容易に清掃可能な清掃方法及び清掃用スポンジを提供することを目的とする。

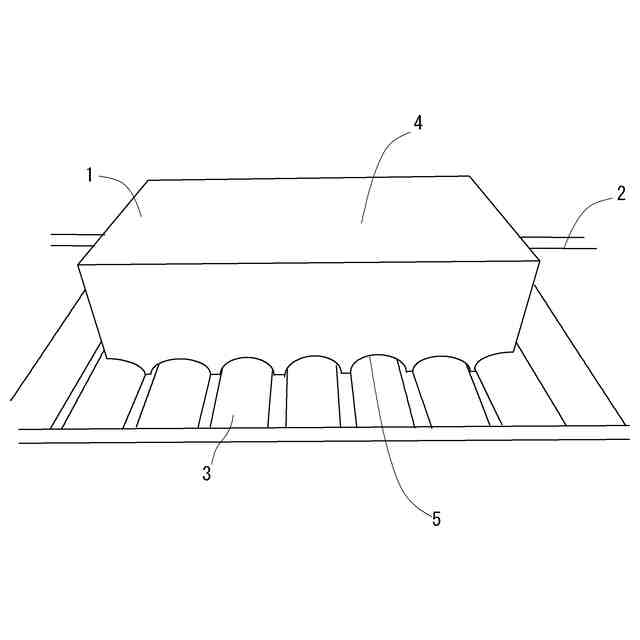

【解決手段】搬送物を搬送する搬送路を清掃する清掃方法であって、本体部4と、本体部4の一面において、本体部4の長手方向に沿って複数設けられ、厚み方向に円弧状に凹む凹部5を備え、凹部5は、本体部の一端から他端まで延在する清掃用スポンジ1の凹部5が搬送路2を形成する搬送ローラ3の外周面と接するように清掃用スポンジ1を配置する配置工程と、配置工程によって清掃用スポンジ1が搬送路を形成する搬送ローラ3の外周面と接するように配置された状態で、清掃用スポンジ1を搬送路2の幅方向に動かし、搬送ローラ3の外周面を清掃する清掃工程と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
搬送物を搬送する搬送路を清掃する清掃方法であって、

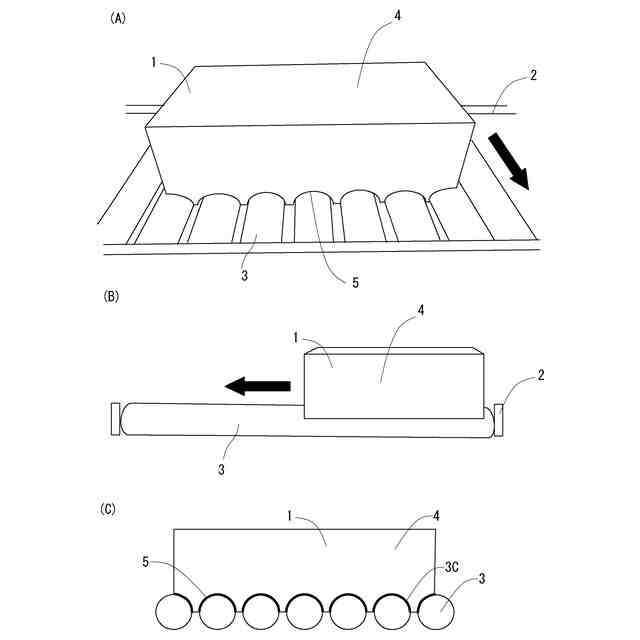

本体部と、前記本体部の一面において、前記本体部の長手方向に沿って複数設けられ、厚み方向に円弧状に凹む凹部を備え、前記凹部は、前記本体部の一端から他端まで延在する清掃用スポンジの前記凹部が前記搬送路を形成する搬送ローラの外周面と接するように前記清掃用スポンジを配置する配置工程と、
前記配置工程によって前記清掃用スポンジが前記搬送路を形成する前記搬送ローラの外周面と接するように配置された状態で、前記清掃用スポンジを前記搬送路の幅方向に動かし、前記搬送ローラの外周面を清掃する清掃工程と、を含む、
清掃方法。
続きを表示（約 900 文字）【請求項２】
前記凹部は、前記搬送ローラの外周形状に沿う形状を有し、

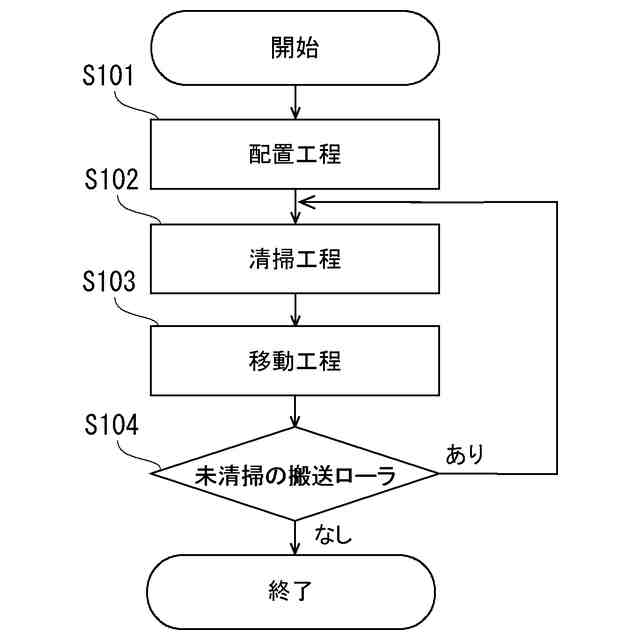

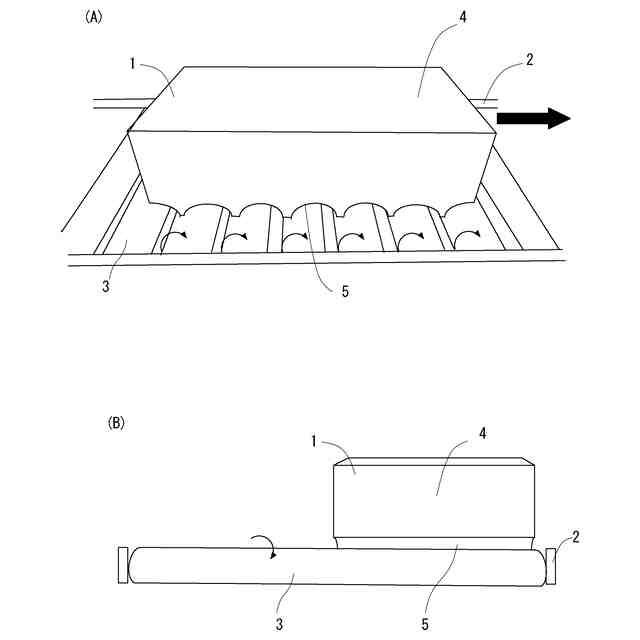

前記清掃工程の後、前記搬送ローラを回転させながら隣接する前記搬送ローラに前記凹部が接するように前記清掃用スポンジを移動させる移動工程を含み、

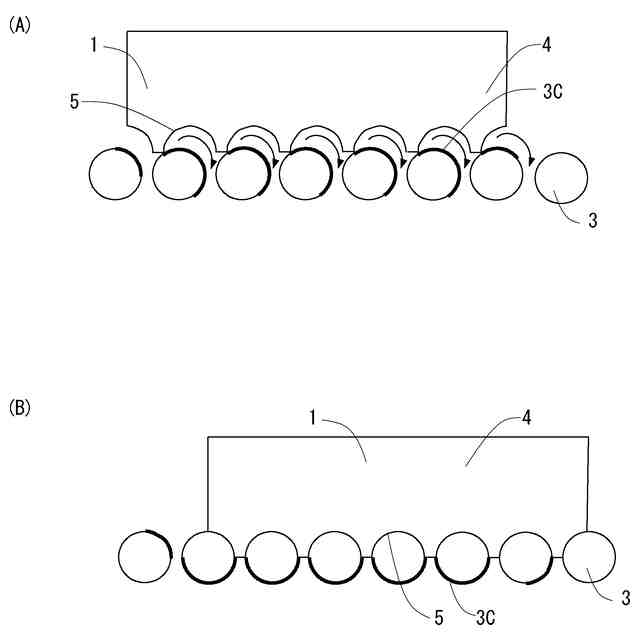

前記移動工程は、前記移動工程の回転によって露出した前記清掃工程によって清掃されていない前記搬送ローラの外周面に、前記移動工程によって隣接する前記搬送ローラに移動した前記凹部と隣接する前記凹部が接するように前記清掃用スポンジを再配置する、
請求項１に記載の清掃方法。
【請求項３】
前記凹部は、隣り合う前記凹部との距離が前記本体部の一端から他端に向かうにつれて長くなり、

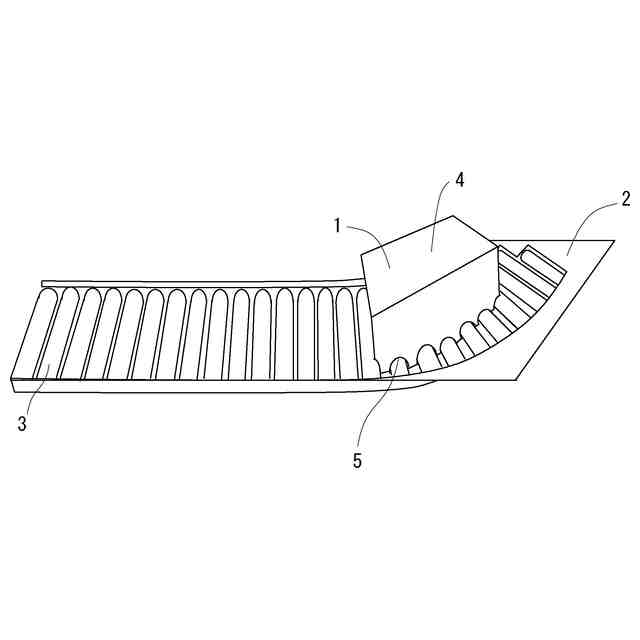

前記配置工程は、前記搬送ローラと隣接する前記搬送ローラの距離が前記幅方向の一端から他端にかけて長くなる前記搬送路を形成する前記搬送ローラの外周面と接するように配置する、
請求項１又は２に記載の清掃方法。
【請求項４】

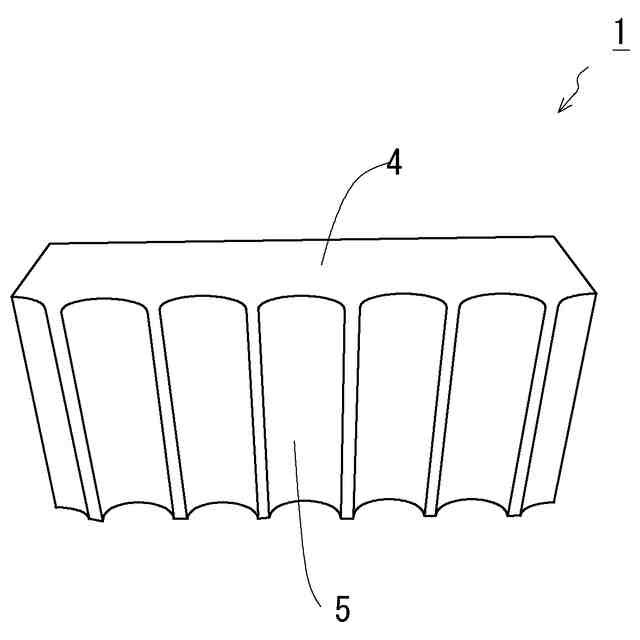

本体部と、
前記本体部の一面において、前記本体部の長手方向に沿って複数設けられ、厚み方向に円弧状に凹む凹部と、を備え、
前記凹部は、前記本体部の一端から他端まで延在する、
清掃用スポンジ。
【請求項５】
前記凹部は、隣り合う前記凹部との前記本体部の一端から他端までの距離が一様である、
請求項４に記載の清掃用スポンジ。
【請求項６】

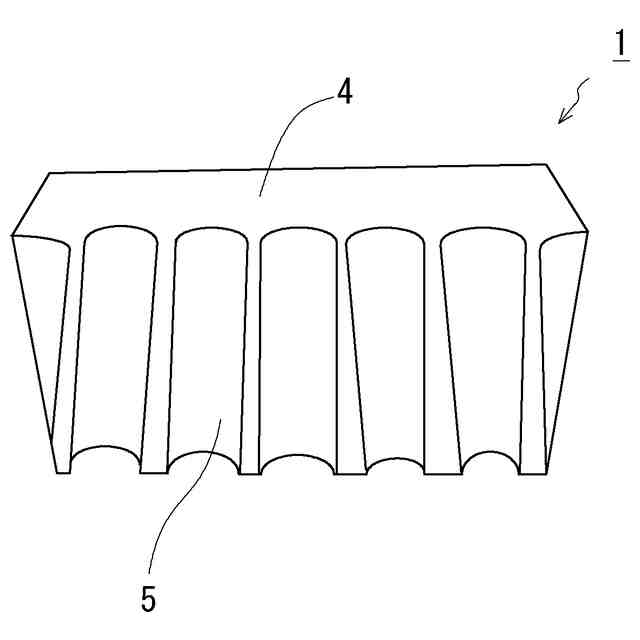

前記凹部は、隣り合う前記凹部との距離が前記本体部の一端から他端に向かうにつれて長くなる、
請求項４に記載の清掃用スポンジ。
【請求項７】
前記本体部の短手方向の両端部は、直線状である、
請求項４から６の何れか一項に記載の清掃用スポンジ。
【請求項８】
前記凹部は、搬送物を搬送する搬送ローラの外周面に沿う形状を有している、
請求項４から６の何れか一項に記載のスポンジ。
【請求項９】
請求項４から６の何れか一項に記載の清掃用スポンジを備える清掃装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、清掃方法、清掃用スポンジ及び清掃装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
清掃用スポンジによって清掃する対象は平面で構成されているとは限らない。そのため、平面で構成されていない対象を清掃するための清掃用スポンジが開発されている。例えば、パイプ等の被清掃物体を包み込む貫通穴とこの貫通穴に達する切れ目とを形成した清掃用スポンジが開示されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２１１１０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
清掃用スポンジによって清掃する対象は、清掃用スポンジに形成された貫通穴で包み込むことができない大きさを有することがある。例えば、搬送物を搬送する搬送路が考えられる。搬送物を搬送する搬送路は、複数の搬送ローラによって形成されるものがある。
【０００５】
複数の搬送ローラによって形成される搬送路を清掃する場合、個々の搬送ローラの外周面を全周に渡って漏れなく清掃するには、搬送ローラを少しずつ回転させながら１つずつ丁寧に清掃する必要があり、時間や手間がかかる。
【０００６】
本発明は、複数の搬送ローラによって形成された搬送路を容易に清掃可能な清掃方法及び清掃用スポンジを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面に係る清掃方法は、搬送物を搬送する搬送路を清掃する清掃方法であって、本体部と、本体部の一面において、本体部の長手方向に沿って複数設けられ、厚み方向に円弧状に凹む凹部を備え、凹部は、本体部の一端から他端まで延在する清掃用スポンジの凹部が搬送路を形成する搬送ローラの外周面と接するように清掃用スポンジを配置する配置工程と、配置工程によって清掃用スポンジが搬送路を形成する搬送ローラの外周面と接するように配置された状態で、清掃用スポンジを搬送路の幅方向に動かし、搬送ローラの外周面を清掃する清掃工程と、を含む。
【０００８】
上記の清掃方法であれば、清掃用スポンジに設けられた凹部が搬送ローラの外周面に配置されるため、清掃工程において清掃用スポンジを搬送路の幅方向に動かすだけで、搬送ローラの外周面を容易に清掃することが可能となる。また、清掃用スポンジに複数の凹部を備えるため、１回の清掃工程で複数の搬送ローラを同時に清掃可能である。
【０００９】
また、凹部は、搬送ローラの外周形状に沿う形状を有し、清掃工程の後、搬送ローラを回転させながら隣接する搬送ローラに凹部が接するように清掃用スポンジを移動させる移動工程を含み、移動工程は、移動工程の回転によって露出した清掃工程によって清掃されていない搬送ローラの外周面に、移動工程によって隣接する搬送ローラに移動した凹部と隣接する凹部が接するように清掃用スポンジを再配置してもよい。
【００１０】
上記の清掃方法であれば、移動工程において、搬送ローラを回転させることによって搬
送ローラの全周を複数回の清掃工程に分けて清掃可能である。このため、清掃用スポンジによって搬送ローラの外周面を全周に渡って漏れなく清掃することが可能となる。
（【００１１】以降は省略されています）
