公開番号2025174740
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024081288
出願日2024-05-17
発明の名称洗浄装置および処理装置
出願人株式会社神鋼環境ソリューション
代理人個人
主分類B08B 3/02 20060101AFI20251120BHJP(清掃)
要約【課題】洗浄対象物を効率よく洗浄できる、洗浄装置および処理装置を提供する。

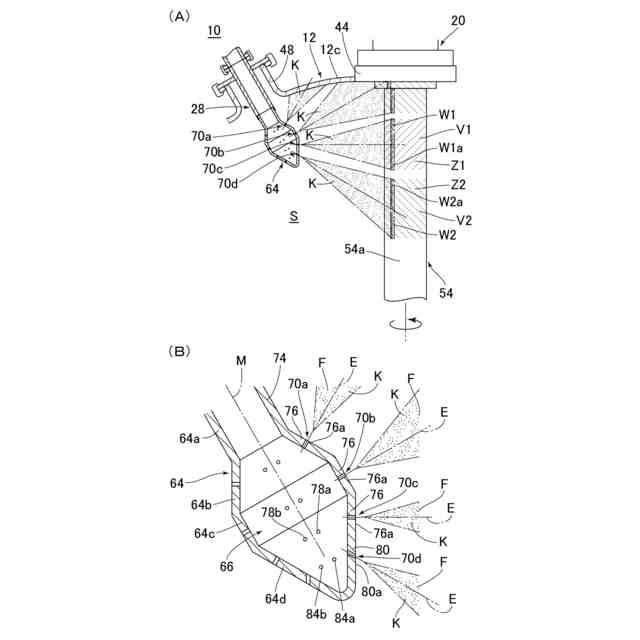

【解決手段】洗浄装置は、処理装置に組み込まれて使用される。洗浄装置は、洗浄装置本体64と、圧力室66と、圧力室66に洗浄液Kを供給するように洗浄装置本体に設けられた洗浄液供給口と、洗浄領域に向けて洗浄液を噴射するように洗浄装置本体に設けられた複数の噴射部70a～70dとを備える。複数の噴射部70a～70dのそれぞれは、洗浄装置本体の壁部の一部である噴射壁部76,80と、噴射壁部の外面76a,80aに開口するように噴射壁部に形成され、洗浄装置本体の外部の空間Sと圧力室とを連通させる一対の噴射孔78a,78bおよび84a,84bとを有し、一対の噴射孔は、これらから柱状に噴射された洗浄液が互いに衝突して扇形に広がるように形成され、少なくとも2つの噴射部の噴射壁部は、これらの外面が互いに異なる方向を向くように形成される。
【選択図】図3
特許請求の範囲【請求項１】
部材の洗浄領域に洗浄液を線状に当てて前記部材を洗浄する洗浄装置であって、
洗浄装置本体と、
前記洗浄装置本体の内部に形成された圧力室と、
前記圧力室に洗浄液を供給するように前記洗浄装置本体に設けられた洗浄液供給口と、
前記洗浄領域に向けて洗浄液を噴射するように前記洗浄装置本体に設けられた複数の噴射部とを備え、

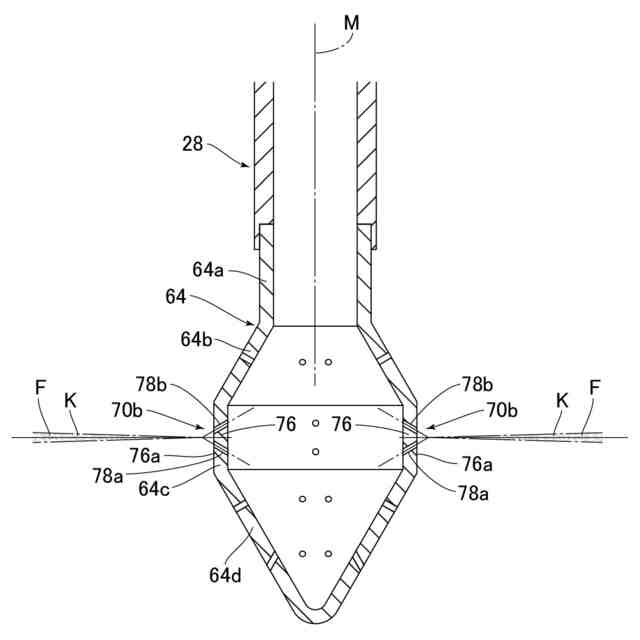

複数の前記噴射部のそれぞれは、前記圧力室を構成する前記洗浄装置本体の壁部の一部である噴射壁部と、前記噴射壁部の外面に開口するように前記噴射壁部に形成され、前記洗浄装置本体の外部の空間と前記圧力室とを連通させる一対の噴射孔とを有し、
一対の前記噴射孔は、これらから柱状に噴射された洗浄液が互いに衝突して扇形に広がるように形成され、
少なくとも２つの前記噴射部の前記噴射壁部は、これらの外面が互いに異なる方向を向くように形成される、洗浄装置。
続きを表示（約 1,700 文字）【請求項２】
一対の前記噴射孔から噴射された洗浄液が扇形に広がる領域を扇形噴射領域としたとき、
少なくとも２つの前記噴射部に対応する前記扇形噴射領域は１つの仮想平面に沿って構成される、請求項１に記載の洗浄装置。
【請求項３】
少なくとも２つの前記噴射部に対応する前記扇形噴射領域は一部において重なる、請求項２に記載の洗浄装置。
【請求項４】
複数の前記噴射部のうちの２つを第１噴射部および第２噴射部とし、

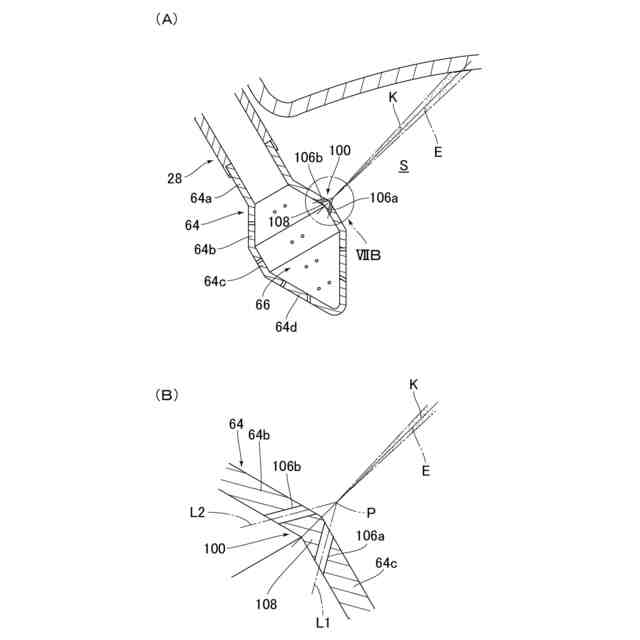

一対の前記噴射孔のそれぞれの中心線を含む仮想平面を第１基準面とし、一対の前記噴射孔のそれぞれの中心線と前記噴射孔が形成されていないと仮定したときの前記壁部の仮想外面とが交わる点を基準点とし、２つの前記基準点を含んで前記壁部の厚さ方向に広がる仮想平面を第２基準面としたとき、
前記第１噴射部における前記第１基準面と前記第２基準面とが交わる第１角度と、前記第２噴射部における前記第１基準面と前記第２基準面とが交わる第２角度とは、互いに異なるように定められる、請求項１に記載の洗浄装置。
【請求項５】
前記洗浄装置本体における互いに反対側に位置する２つの端部のうちの一方を基端部とし、他方を先端部としたとき、
前記基端部には、前記洗浄液供給口が設けられ、
前記先端部には、先端側に向かって段差なく滑らかに先細りとなる形状の先細り部が形成され、
複数の前記噴射部のうちの少なくとも１つが前記先細り部に設けられる、請求項１ないし４のいずれか１項に記載の洗浄装置。
【請求項６】
前記洗浄装置本体における互いに反対側に位置する２つの端部のうちの一方を基端部とし、他方を先端部としたとき、
前記基端部には、前記洗浄液供給口が設けられ、
前記洗浄装置本体における前記洗浄液供給口よりも先端側には、先端側に向かって段差なく滑らかに先広がりとなる形状の先広がり部が形成され、
複数の前記噴射部のうちの少なくとも１つが前記先広がり部に設けられる、請求項１ないし４のいずれか１項に記載の洗浄装置。
【請求項７】
被処理物を収容する収容空間を有する容器本体と、請求項１ないし４のいずれか１項に記載の洗浄装置とを有する容器を備える処理装置であって、
前記洗浄装置本体は、前記収容空間に配置される、処理装置。
【請求項８】
前記部材は、前記容器本体とは独立して細長い形状に形成され、
前記部材を長さ方向に延びる回転中心で回転させるための回転駆動装置を備える、請求項７に記載の処理装置。
【請求項９】
前記部材の外周面で軸方向に並ぶ２つの前記洗浄領域を第１洗浄領域および第２洗浄領域とし、前記第１洗浄領域における洗浄液が線状に当たる任意の部分を第１被噴射部とし、前記第２洗浄領域における洗浄液が線状に当たる任意の部分を第２被噴射部とし、
前記第１被噴射部の前記第２被噴射部に近接する端部を通って前記部材の周方向に延びる領域を第１端部領域とし、前記第２被噴射部の前記第１被噴射部に近接する端部を通って前記部材の周方向に延びる領域を第２端部領域としたとき、
前記第１端部領域と前記第２端部領域とが重なる、請求項８に記載の処理装置。
【請求項１０】
被処理物を収容する収容空間を有する容器本体と、前記容器本体に接続された管路と、請求項１ないし４のいずれか１項に記載の洗浄装置とを有する容器を備える処理装置であって、
前記管路は、前記収容空間に連通する内部空間を有する主管と、前記主管の管壁から分岐して前記主管から遠ざかるにつれて位置が高くなるように設けられた枝管とを有し、
前記洗浄装置本体は、前記主管の内部空間に前記主管の長さ方向に延びて配置された管状部分を有し、
複数の前記噴射部のうちの少なくとも１つが前記枝管の内面に向けて洗浄液を噴射するように前記管状部分に設けられる、処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、部材の洗浄領域に洗浄液を線状に当てて部材を洗浄する洗浄装置および当該洗浄装置を備える処理装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来の洗浄装置の一例が、下記特許文献１、２および３に記載されている。
【０００３】
特許文献１に記載されたスプレーノズル（洗浄装置）は、槽（容器）の内部空間に配置される洗浄ノズルと、洗浄ノズルに洗浄液を供給するための洗浄液供給管とを備えている。このスプレーノズルを用いて洗浄対象物を洗浄する際には、洗浄液供給管から洗浄ノズルに洗浄液が供給される。すると、その洗浄液が、洗浄ノズルに形成された複数の洗浄液噴射穴から柱状に噴射され、洗浄対象物に対して点状に当てられる。
【０００４】
しかしながら、特許文献１に記載されたスプレーノズルでは、洗浄対象物に対して洗浄液を点状に当てる噴射態様、すなわち点状の噴射態様が採用されているため、設計の自由度が低く、洗浄対象物を効率よく洗浄することが困難であるという問題があった。特に、洗浄対象物が細長い形状であれば、設計者は、洗浄液噴射穴の数を多くするとともに、洗浄液の噴射方向を細かく調整する必要があり、コスト面および技術面から設計の自由度が制限されていた。
【０００５】
特許文献２に記載された洗浄装置は、密閉タンク（容器）の内部空間に配置される導入管と、導入管に設けられた複数の噴射ノズルとを備えており、細長い形状のスクリュウ翼を洗浄できるように構成されている。この洗浄装置を用いてスクリュウ翼を洗浄する際には、導入管から複数の噴射ノズルのそれぞれに洗浄液が供給される。すると、その洗浄液が、噴射ノズルに設けられた噴射口から扇形に噴射され、スクリュウ翼に対して線状に当てられる。つまり、この洗浄装置では、線状の噴射態様が採用されている。したがって、点状の噴射態様が採用されている洗浄装置と比べて、洗浄対象物を効率よく洗浄することができる。
【０００６】
しかしながら、特許文献２に記載された洗浄装置では、複数の噴射ノズルが導入管の管壁に長さ方向に間隔を隔てて設けられるので、導入管の長さを長くする必要があり、洗浄装置のサイズが大きくなっていた。そのため、この洗浄装置を密閉タンクの内部空間に常設した場合には、洗浄装置が粉体（被処理物）を撹拌する際に妨げになるおそれがあり、結局、常設することが困難であった。また、洗浄液を扇形に噴射するための噴射口の構造が複雑なため、製造コストが高くなるという問題があった。
【０００７】
特許文献３に記載された噴霧ノズルは、円筒の正面壁に形成された一対の噴出孔を備えており、簡単な構造で農薬水を扇形に噴霧することができるように構成されている。しかしながら、この噴霧ノズルは、農薬水を散布する用途に用いられるものであり、洗浄対象物を洗浄する用途については、考慮されていなかった。したがって、この噴霧ノズルと特許文献２の噴射ノズルとは、形状および大きさが全く異なっており、この噴霧ノズルを特許文献２の噴射ノズルに組み合わせることは容易ではなかった。
【先行技術文献】
【特許文献】
【０００８】
特許第４６０６２０８号公報
特開２０００－２３７５６７号公報
実開昭４９－１４３００５号公報
【発明の概要】
【０００９】
本発明は上記問題に対処するためになされたものであり、簡単かつコンパクトな構造でありながら、洗浄対象物を効率よく洗浄できる、洗浄装置および処理装置を提供することを目的とする。
【００１０】
上記目的を達成するため、本発明に係る洗浄装置の特徴は、部材の洗浄領域に洗浄液を線状に当てて前記部材を洗浄する洗浄装置であって、洗浄装置本体と、前記洗浄装置本体の内部に形成された圧力室と、前記圧力室に洗浄液を供給するように前記洗浄装置本体に設けられた洗浄液供給口と、前記洗浄領域に向けて洗浄液を噴射するように前記洗浄装置本体に設けられた複数の噴射部とを備え、複数の前記噴射部のそれぞれは、前記圧力室を構成する前記洗浄装置本体の壁部の一部である噴射壁部と、前記噴射壁部の外面に開口するように前記噴射壁部に形成され、前記洗浄装置本体の外部の空間と前記圧力室とを連通させる一対の噴射孔とを有し、一対の前記噴射孔は、これらから柱状に噴射された洗浄液が互いに衝突して扇形に広がるように形成され、少なくとも２つの前記噴射部の前記噴射壁部は、これらの外面が互いに異なる方向を向くように形成されることにある。
（【００１１】以降は省略されています）
