公開番号2025127265
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023899
出願日2024-02-20
発明の名称敷鉄板表面の溶接残留物除去装置
出願人大裕株式会社
代理人個人,個人
主分類B08B 1/16 20240101AFI20250825BHJP(清掃)
要約【課題】敷鉄板の表面に、溶接されたまま残っている、溶接残留物を、作業者の技量に依存することなく、機械的に除去することができる装置を提供する。

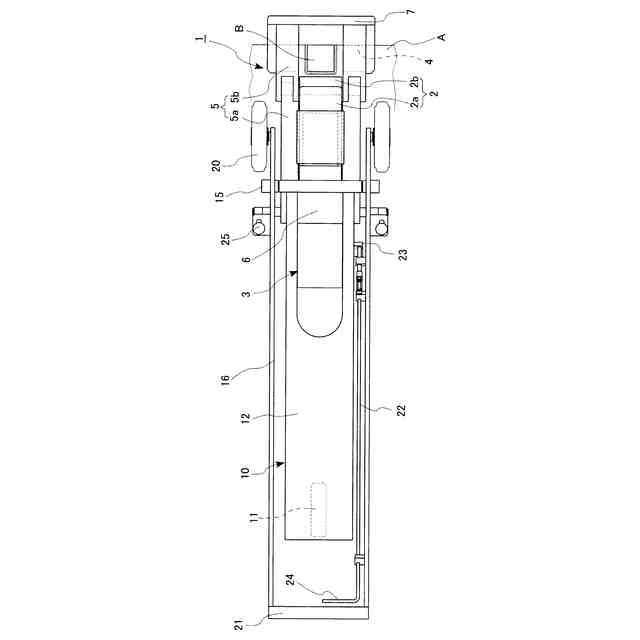

【解決手段】装置本体1に、敷鉄板A上に溶接されたままの状態で残留する溶接残留物の縁部に当接させる押型2と、この押型2を敷鉄板Aの内側から敷鉄板の外側、あるいは外側から内側に向かって前進させ、溶接残留物Bと敷鉄板Aの表面との間の溶接個所を破断、又はせん断する押圧力を付与するアクチュエータと、前記押型2が溶接残留物Bの縁部を押圧する際の反力を取る反力受け部4とを設けたものである。
【選択図】図3
特許請求の範囲【請求項１】

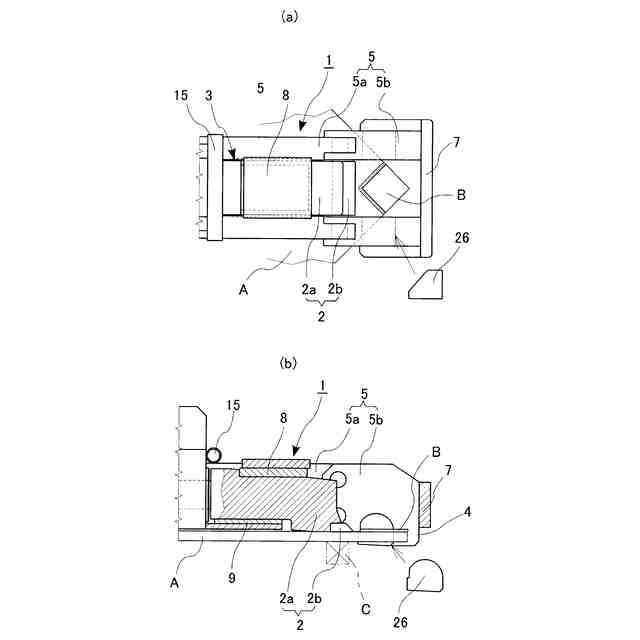

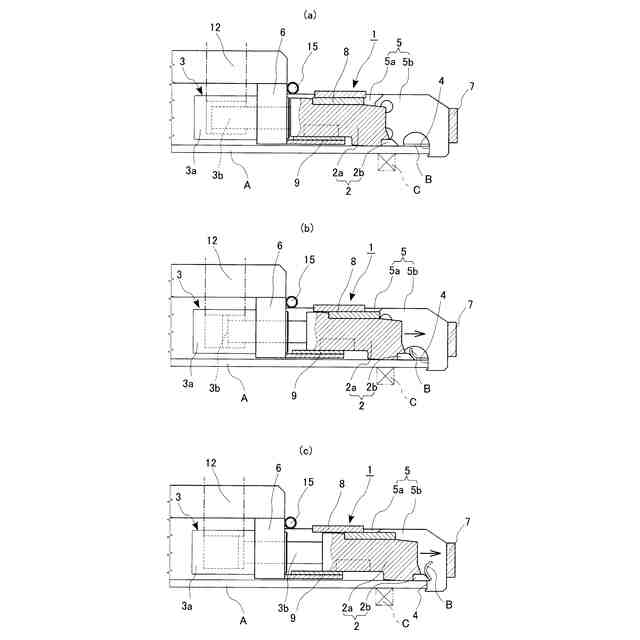

装置本体に、敷鉄板上に溶接されたままの状態で残留する溶接残留物の縁部に当接させる押型と、この押型を敷鉄板の内側から外側に向かって前進させ、溶接残留物と敷鉄板表面との間の溶接個所を破断、又はせん断する押圧力を付与するアクチュエータと、前記押型が押圧する際の反力を取る反力受け部とを備える敷鉄板表面の溶接残留物除去装置。
続きを表示（約 440 文字）【請求項２】
装置本体に、敷鉄板上に溶接されたままの状態で残留する溶接残留物の縁部に当接させる押型と、この押型を敷鉄板の外側から内側に向かって前進させ、溶接残留物と敷鉄板表面との間の溶接個所を破断、又はせん断する押圧力を付与するアクチュエータと、前記押型が溶接残留物の縁部を押圧する際の反力を取る反力受け部とを備える敷鉄板表面の溶接残留物除去装置。
【請求項３】

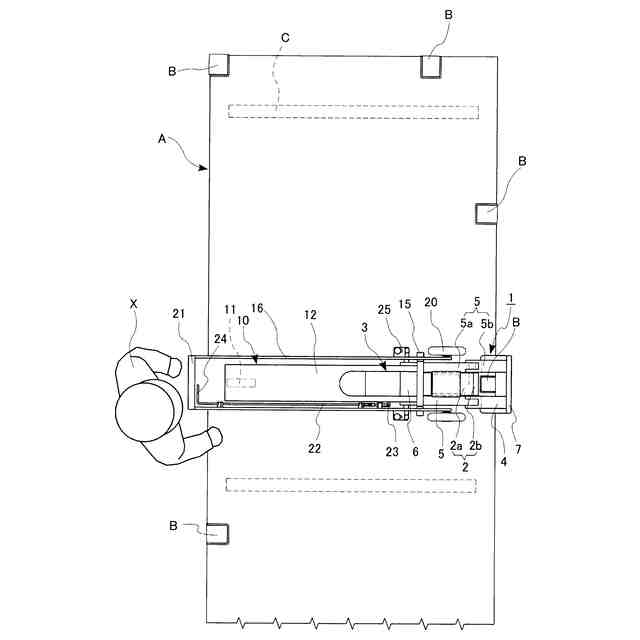

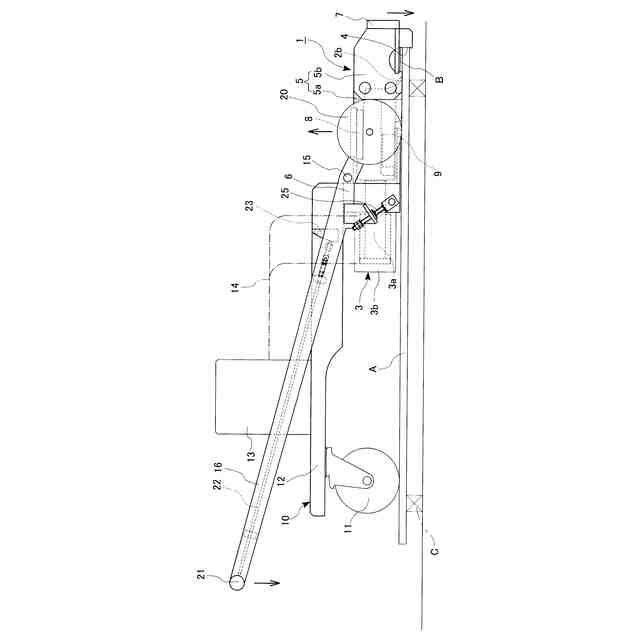

前記装置本体を、前記敷鉄板上を移動可能な台車に設置したことを特徴とする請求項１又は２記載の敷鉄板表面の溶接残留物除去装置。
【請求項４】
前記装置本体を、前記敷鉄板の周囲に沿って移動可能な台車に吊下げ支持したことを特徴とする請求項１又は２記載の敷鉄板表面の溶接残留物除去装置。
【請求項５】

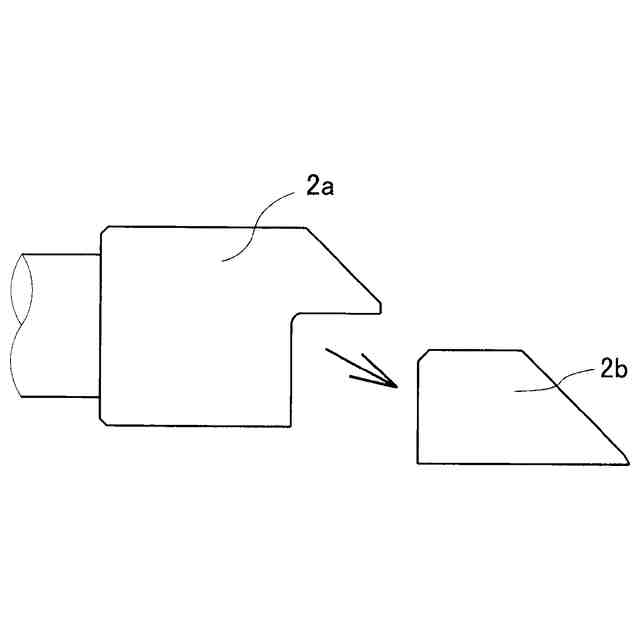

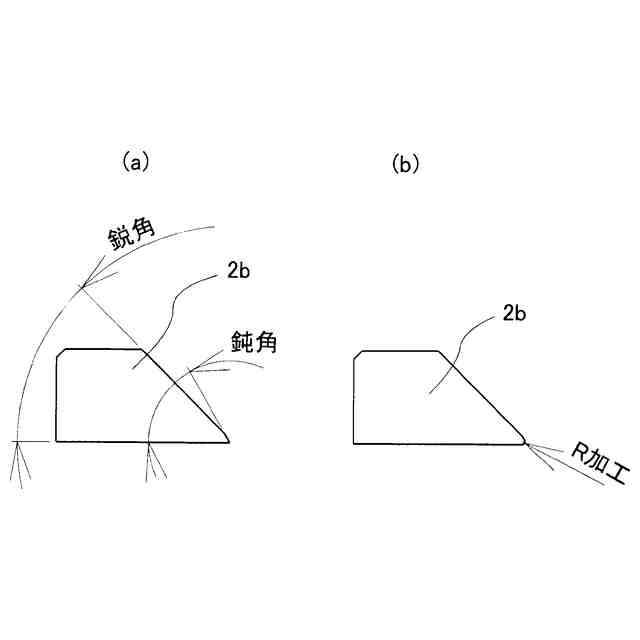

前記押型の押圧面に、前記溶接残留物と前記敷鉄板表面との間の溶接個所に喰いこむすくい面を有する刃先部を備える請求項１又は２に記載の敷鉄板表面の溶接残留物除去装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、建設資材等のリース業者等に返却された敷鉄板を再利用する際に、返却された敷鉄板の表面に溶接されたままの状態で残っている、ずれ止めプレートの溶接残留物を、作業者の技量に依存することなく、機械的に除去することができる装置に関するものである。
続きを表示（約 890 文字）【背景技術】
【０００２】
建設現場等においては、仮設道路、仮設資材置き場、施工済みの床面の養生等のために、一定の幅と長さを有する敷鉄板を、地盤表面に一枚一枚敷き詰めている。
【０００３】
建設現場等の地盤は、表面が平坦でないことが多いため、敷き詰めた隣り合う敷鉄板の縁部に段差ができて、作業員の通行の障害になったり、あるいは建機が通過した際に、敷鉄板がずれて跳ね上がったりすることがある。
【０００４】
このため、建設現場等においては敷鉄板を敷き詰めた後に、隣り合う敷鉄板の縁部同士を、ずれ止めプレートを溶接することによって、敷き詰められた敷鉄板の縁部の跳ね上がりや、位置ずれを防止している。
【０００５】
ところで、敷鉄板は、建設資材等のリース業者等から、建設現場等に搬入され、建設工事が終わると、建設現場からリース業者等に返却されることが多い。
【０００６】
建設現場において、敷き詰められた敷鉄板を撤去する際には、隣り合う敷鉄板の縁部を繋いでいた、ずれ止めプレートをガス切断等によって切断して敷鉄板を一枚一枚分離した後、リース業者等に返却される。
【０００７】
リース業者等に返却された敷鉄板は、表面の汚れを除去したり、変形を矯正したりして、再使用される。
【０００８】
従来、リース業者等に返却された敷鉄板を再使用するための洗浄装置としては、例えば、特許文献１、あるいは特許文献２に開示されたものがある。
【０００９】
また、敷鉄板が変形している場合には、特許文献３に開示された変形を矯正するための装置があり、変形を矯正して再利用されている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１５－８０７８３号公報
特開２０２０－１５７２１２号公報
特開２０２３－５０１９号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
