公開番号2025131166
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028721
出願日2024-02-28
発明の名称光学フィルムの製造方法
出願人日本ゼオン株式会社
代理人弁理士法人酒井国際特許事務所
主分類B08B 11/00 20060101AFI20250902BHJP(清掃)
要約【課題】洗浄工程における使用水量が削減された光学フィルムの製造方法。
【解決手段】光学フィルムの製造方法であって、前記光学フィルムはプラスチックフィルムを含み、前記製造方法は、長尺の前記プラスチックフィルムを洗浄する洗浄工程(B)を含み、前記洗浄工程(B)は、搬送される前記プラスチックフィルムの幅方向における部分の表面に水を付着させる工程(B1)、前記プラスチックフィルムの前記部分の表面に付着させた水を前記プラスチックフィルムの幅方向外側へ拡げる工程(B2)、及び前記プラスチックフィルムの表面上の水を除去する工程(B3)、をこの順で含み、前記工程(B2)における水を拡げることが、前記プラスチックフィルムの表面に対向して配置されたロールを回転させる工程(B21)を含むか、または、前記プラスチックフィルムの前記部分の表面に付着させた水に気体を吹きつける工程(B22)を含む、光学フィルムの製造方法。
【選択図】図1
特許請求の範囲【請求項１】
光学フィルムの製造方法であって、
前記光学フィルムはプラスチックフィルムを含み、
前記製造方法は、長尺の前記プラスチックフィルムを洗浄する洗浄工程（Ｂ）を含み、
前記洗浄工程（Ｂ）は、
搬送される前記プラスチックフィルムの幅方向における部分の表面に水を付着させる工程（Ｂ１）、
前記プラスチックフィルムの前記部分の表面に付着させた水を前記プラスチックフィルムの幅方向外側へ拡げる工程（Ｂ２）、及び
前記プラスチックフィルムの表面上の水を除去する工程（Ｂ３）、
をこの順で含み、
前記工程（Ｂ２）における水を拡げることが、前記プラスチックフィルムの表面に対向して配置されたロールを回転させる工程（Ｂ２１）を含むか、または、前記プラスチックフィルムの前記部分の表面に付着させた水に気体を吹きつける工程（Ｂ２２）を含む、光学フィルムの製造方法。
続きを表示（約 1,000 文字）【請求項２】
前記水を付着させる前記部分の幅Ｗ
Ｃ
の、前記プラスチックフィルムの幅Ｗ
Ｔ
に対する割合（Ｗ
Ｃ
／Ｗ
Ｔ
）が、０．１０以上０．５０以下である、請求項１に記載の光学フィルムの製造方法。
【請求項３】
前記洗浄工程（Ｂ）が、前記工程（Ｂ２１）と、前記プラスチックフィルムの幅方向外側へ拡がる水を堰き止める工程（Ｂ２３）とを含み、前記工程（Ｂ２３）における水の堰き止めが、前記ロールの回転軸方向における両端部に配置された補助ロールを、前記プラスチックフィルムの表面に接した状態で回転させることにより行われる、請求項１に記載の光学フィルムの製造方法。
【請求項４】
前記工程（Ｂ３）における水の除去が、前記プラスチックフィルムの表面に気体を吹き付けることを含む、請求項１に記載の光学フィルムの製造方法。
【請求項５】
前記工程（Ｂ３）における水の除去が、吸引ロールの周面を前記プラスチックフィルムの表面に接触させることを含み、
前記吸引ロールの周面が複数の細孔を有し、前記複数の細孔から前記プラスチックフィルムの表面に付着する水を吸引する、請求項１に記載の光学フィルムの製造方法。
【請求項６】
前記工程（Ｂ３）における水の除去が、前記プラスチックフィルムの表面に気体を吹き付けること、次いで前記プラスチックフィルムを加熱することを含む、請求項１に記載の光学フィルムの製造方法。
【請求項７】
前記工程（Ｂ３）における水の除去が、吸引ロールの周面を前記プラスチックフィルムの表面に接触させること、次いで前記プラスチックフィルムを加熱することを含み、
前記吸引ロールの周面が複数の細孔を有し、前記複数の細孔から前記プラスチックフィルムの表面に付着する水を吸引する、請求項１に記載の光学フィルムの製造方法。
【請求項８】
前記洗浄工程（Ｂ）の前に、前記プラスチックフィルムを表面処理する工程（Ａ）を含む、請求項１に記載の光学フィルムの製造方法。
【請求項９】
前記洗浄工程（Ｂ）の後に、前記プラスチックフィルムの表面上に液状組成物を塗工する工程（Ｃ）を含む、請求項１に記載の光学フィルムの製造方法。
【請求項１０】
前記洗浄工程（Ｂ）の後に、前記プラスチックフィルムを延伸する工程（Ｄ）を含む、請求項１に記載の光学フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学フィルムの製造方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
光学分野において用いられる光学フィルムは、その製造過程において水による洗浄工程を行って、混入した埃、繊維、フィルム片などの塵芥を除去することがある。例えば特許文献１には、光学フィルムの材料であるプラスチックフィルムを、純水により複数段で洗浄して、かかる塵芥を除去することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１０５６６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光学フィルムには、一般フィルムと比較して、光学的欠陥、物理的欠陥などの欠陥が少ないことが求められるため、前記の塵芥や水溶性の汚れなどを取り除くために、光学フィルムの製造過程において、水による洗浄工程を設けることが好ましい。
一方、省資源及び省コストの観点から、洗浄工程における使用水量を削減することが求められる。
したがって、洗浄工程における使用水量が削減された光学フィルムの製造方法が求められる。
【課題を解決するための手段】
【０００５】
本発明者は、前記課題を解決するべく、鋭意検討した結果、光学フィルムに含まれるプラスチックフィルムの洗浄工程を、特定の工程を含む工程とすることにより、前記課題を解決しうることを見出し、本発明を完成させた。
すなわち、本発明は、以下を提供する。
【０００６】
＜１＞光学フィルムの製造方法であって、
前記光学フィルムはプラスチックフィルムを含み、
前記製造方法は、長尺の前記プラスチックフィルムを洗浄する洗浄工程（Ｂ）を含み、
前記洗浄工程（Ｂ）は、
搬送される前記プラスチックフィルムの幅方向における部分の表面に水を付着させる工程（Ｂ１）、
前記プラスチックフィルムの前記部分の表面に付着させた水を前記プラスチックフィルムの幅方向外側へ拡げる工程（Ｂ２）、及び
前記プラスチックフィルムの表面上の水を除去する工程（Ｂ３）、
をこの順で含み、
前記工程（Ｂ２）における水を拡げることが、前記プラスチックフィルムの表面に対向して配置されたロールを回転させる工程（Ｂ２１）を含むか、または、前記プラスチックフィルムの前記部分の表面に付着させた水に気体を吹きつける工程（Ｂ２２）を含む、光学フィルムの製造方法。
＜２＞前記水を付着させる前記部分の幅Ｗ
Ｃ
の、前記プラスチックフィルムの幅Ｗ
Ｔ
に対する割合（Ｗ
Ｃ
／Ｗ
Ｔ
）が、０．１０以上０．５０以下である、＜１＞に記載の光学フィルムの製造方法。
＜３＞前記洗浄工程（Ｂ）が、前記工程（Ｂ２１）と、前記プラスチックフィルムの幅方向外側へ拡がる水を堰き止める工程（Ｂ２３）とを含み、前記工程（Ｂ２３）における水の堰き止めが、前記ロールの回転軸方向における両端部に配置された補助ロールを、前記プラスチックフィルムの表面に接した状態で回転させることにより行われる、＜１＞又は＜２＞に記載の光学フィルムの製造方法。
＜４＞前記工程（Ｂ３）における水の除去が、前記プラスチックフィルムの表面に気体を吹き付けることを含む、＜１＞～＜３＞のいずれか一項に記載の光学フィルムの製造方法。
＜５＞前記工程（Ｂ３）における水の除去が、吸引ロールの周面を前記プラスチックフィルムの表面に接触させることを含み、
前記吸引ロールの周面が複数の細孔を有し、前記複数の細孔から前記プラスチックフィルムの表面に付着する水を吸引する、＜１＞～＜４＞のいずれか一項に記載の光学フィルムの製造方法。
＜６＞前記工程（Ｂ３）における水の除去が、前記プラスチックフィルムの表面に気体を吹き付けること、次いで前記プラスチックフィルムを加熱することを含む、＜１＞～＜５＞のいずれか一項に記載の光学フィルムの製造方法。
＜７＞前記工程（Ｂ３）における水の除去が、吸引ロールの周面を前記プラスチックフィルムの表面に接触させること、次いで前記プラスチックフィルムを加熱することを含み、
前記吸引ロールの周面が複数の細孔を有し、前記複数の細孔から前記プラスチックフィルムの表面に付着する水を吸引する、＜１＞～＜６＞のいずれか一項に記載の光学フィルムの製造方法。
＜８＞前記洗浄工程（Ｂ）の前に、前記プラスチックフィルムを表面処理する工程（Ａ）を含む、＜１＞～＜７＞のいずれか一項に記載の光学フィルムの製造方法。
＜９＞前記洗浄工程（Ｂ）の後に、前記プラスチックフィルムの表面上に液状組成物を塗工する工程（Ｃ）を含む、＜１＞～＜８＞のいずれか一項に記載の光学フィルムの製造方法。
＜１０＞前記洗浄工程（Ｂ）の後に、前記プラスチックフィルムを延伸する工程（Ｄ）を含む、＜１＞～＜９＞のいずれか一項に記載の光学フィルムの製造方法。
【発明の効果】
【０００７】
本発明によれば、洗浄工程における使用水量が削減された光学フィルムの製造方法を提供できる。
【図面の簡単な説明】
【０００８】

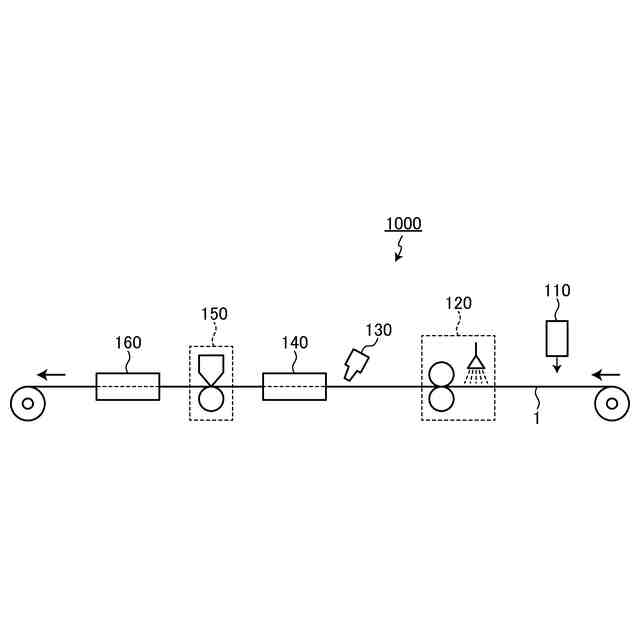

図１は、実施形態１に係る光学フィルムの製造方法を実施しうる、製造装置の一例を示す概略図である。
図２は、実施形態１に係る洗浄装置の一例を示す概略図である。

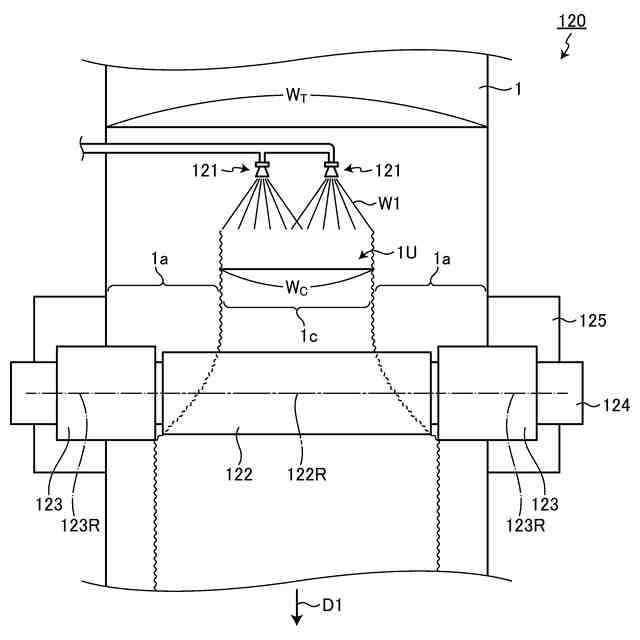

図３は、実施形態１に係る洗浄装置の一部分を模式的に示す部分図である。

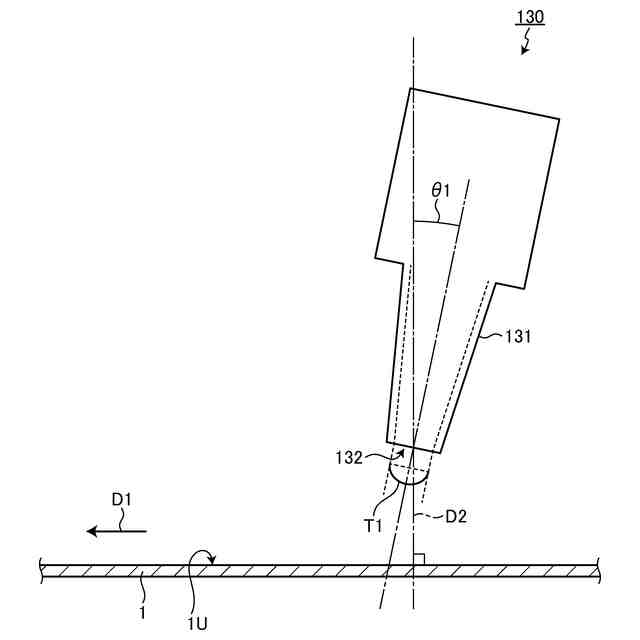

図４は、実施形態１に係る送風装置の一例を示す模式図である。

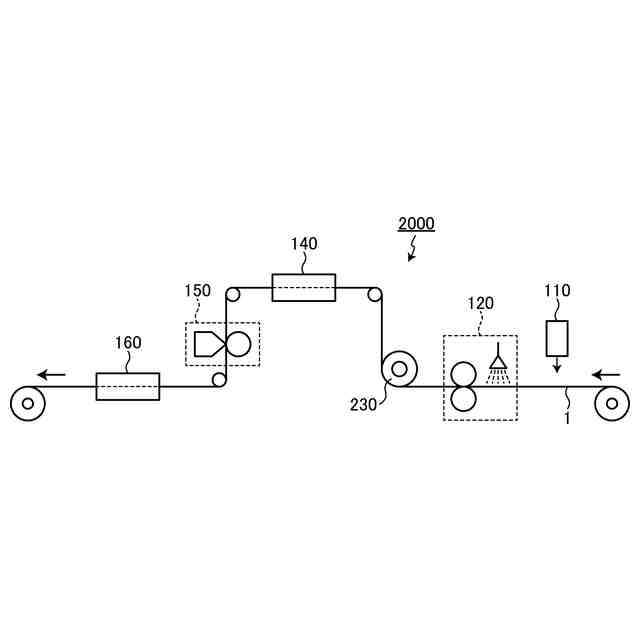

図５は、実施形態２に係る光学フィルムの製造方法を実施しうる、製造装置の一例を示す概略図である。

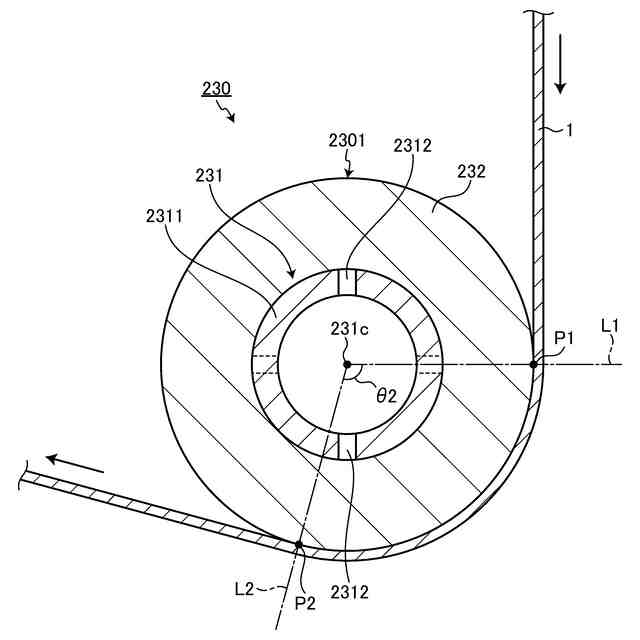

図６は、実施形態２に係る吸引ロールの一例を模式的に示す断面図である。

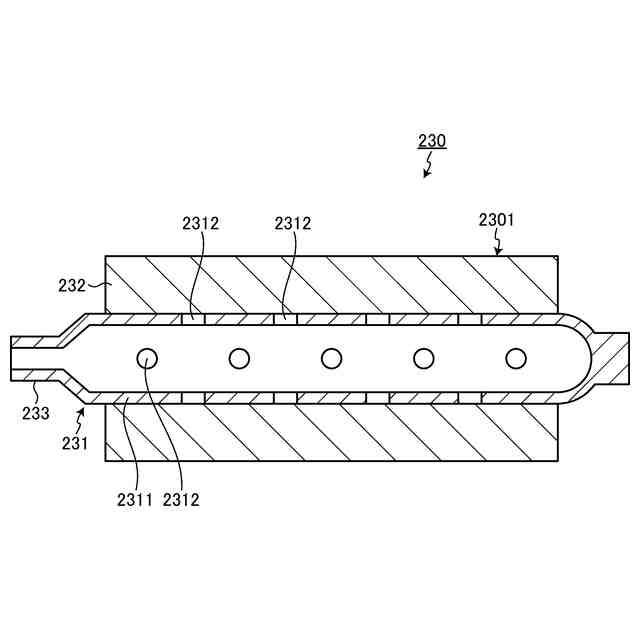

図７は、実施形態２に係る吸引ロールの一例を模式的に示す別の断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明について実施形態及び例示物を示して詳細に説明する。ただし、本発明は以下に示す実施形態及び例示物に限定されるものではなく、本発明の特許請求の範囲及びその均等の範囲を逸脱しない範囲において任意に変更して実施しうる。以下に示す実施形態の構成要素は、適宜組み合わせうる。また、図において、同一の構成要素には同一の符号を付し、その説明を省略する場合がある。
【００１０】
以下の説明において、「長尺」のフィルムとは、幅に対して、５倍以上の長さを有するフィルムをいい、好ましくは１０倍若しくはそれ以上の長さを有し、具体的にはロール状に巻き取られて保管又は運搬される程度の長さを有するフィルムをいう。フィルムの長さの上限は、特に制限は無く、例えば、幅に対して１０万倍以下としうる。
（【００１１】以降は省略されています）
