公開番号2025160624
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063276
出願日2024-04-10
発明の名称衣服立体乾燥機の吊り下げ型掃除用具
出願人株式会社三幸社
代理人個人
主分類B08B 1/30 20240101AFI20251016BHJP(清掃)
要約【課題】衣服立体乾燥機において、通路の内壁面に付着する綿屑等の塵埃の掃除にかかる手間暇やコストを軽減化、低減化し、ひいては衣服の乾燥仕上げの作業能率を向上できるようにする。
【解決手段】本発明は、衣服立体乾燥機4の通路3の内壁面3aを掃除するのに使用する掃除用具5である。掃除用具5を、非通気質に且つ熱風の流入口6cより熱風の流出口6dが小さい状態で筒状に形成する拭き取り具6と、この拭き取り具6を通路3内に吊り下げるための吊り下げ具7とで形成する。拭き取り具6は、通路3内に吊り下げ状態で移送され、熱風で膨張して通路3の内壁面3aに押し付けられ、内壁面3aに付着している塵埃を拭き取るためのものである。吊り下げ具7は、熱風の流入口6cを開口させた状態で拭き取り具6に着脱自在に形成する。
【選択図】図1
特許請求の範囲【請求項１】
洗濯物としての衣服をハンガーに吊した状態でトンネル状の通路を移送し、この衣服に上方から熱風を吹き付け、この熱風によって衣服を乾燥仕上げする衣服立体乾燥機の上記通路の内壁面を掃除するのに使用する掃除用具であって、上記の通路内に吊り下げ状態で移送され、上記の熱風で膨張して通路の内壁面に押し付けられ、内壁面に付着している塵埃を拭き取るための拭き取り具と、この拭き取り具を通路内に吊り下げるための吊り下げ具とで形成され、上記の拭き取り具が非通気質に且つ熱風の流入口より熱風の流出口が小さい状態で筒状に形成され、上記の吊り下げ具が拭き取り具の熱風の流入口を開口させた状態で拭き取り具に着脱自在に形成されていることを特徴とする衣服立体乾燥機の吊り下げ型掃除用具。
続きを表示（約 240 文字）【請求項２】
請求項１記載の吊り下げ型掃除用具であって、拭き取り具が、熱風の流入口から流出口に向かって先細り状に形成されていることを特徴とする衣服立体乾燥機の吊り下げ型掃除用具。
【請求項３】
請求項１又は２記載の吊り下げ型掃除用具であって、拭き取り具の胴部分に、拭き取り具の長手方向に延びて胴部分を二等分する仕切りが設けられ、この仕切りによって胴部分に熱風の流路が隣り合って並列状に形成されていることを特徴とする衣服立体乾燥機の吊り下げ型掃除用具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衣服立体乾燥機の吊り下げ型掃除用具に関し、更に詳しくは洗濯物としての衣服をハンガーに吊した状態でトンネル状の通路を移送して熱風で乾燥仕上げする衣服立体乾燥機において、上記通路の内壁面に付着する塵埃を除去するのに使用する吊り下げ型掃除用具に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、この種の衣服立体乾燥機としては、例えば特許文献１に記載されているものが知られている。この従来機は、衣服をハンガーに掛け、このハンガーをチェーンコンベアに吊るした状態でトンネル状の通路に通し、ハンガーが通路を移動する間に蒸気を衣服に吹き付け、蒸気で蒸らした後、熱風を吹き付けて衣服を乾燥仕上げするよう形成されている。
【０００３】
而して、この種の衣服立体乾燥機は、衣服に熱風等を上から吹き付けると、吊るされた状態の衣服が前後に大きく波打つように揺れ動き、通路の内壁面にあたりながら、移送される。
従って、この種の乾燥機を使用すると、衣服から綿埃等の塵埃が生じ、この種の塵埃が通路の内壁面に付着し、通路の内壁面が汚れるのを避けられない。
【０００４】
この種の汚れは、放置すると、衣服の仕上がり具合に悪影響を及ぼすことから、従来は、この種の汚れを掃除するため、通路の出入口の側から通路内にモップ等の掃除用具を差し入れ、この種の掃除用具で通路の内壁面を定期的に拭き掃除するのが通例であった。
従って、従来は、この種の掃除に手間暇やコストがかかり、ひいては衣服の乾燥仕上げの作業能率が低下する、という問題点があった。
【先行技術文献】
【特許文献】
【０００５】
実開平６－７５３９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような従来技術の問題点に鑑み、提案されたものである。
従って、本発明の解決しようとする技術的課題は、衣服をハンガーに吊るした状態で通路を移送し、衣服を乾燥仕上げする衣服立体乾燥機において、上記通路の内壁面に付着する綿屑等の塵埃の掃除にかかる手間暇やコストの軽減化、低減化を可能にし、ひいては衣服の乾燥仕上げの作業能率の向上を図ることができるよう形成した衣服立体乾燥機の吊り下げ型掃除用具を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、上記の課題を解決するため、次のような技術的手段を採る。

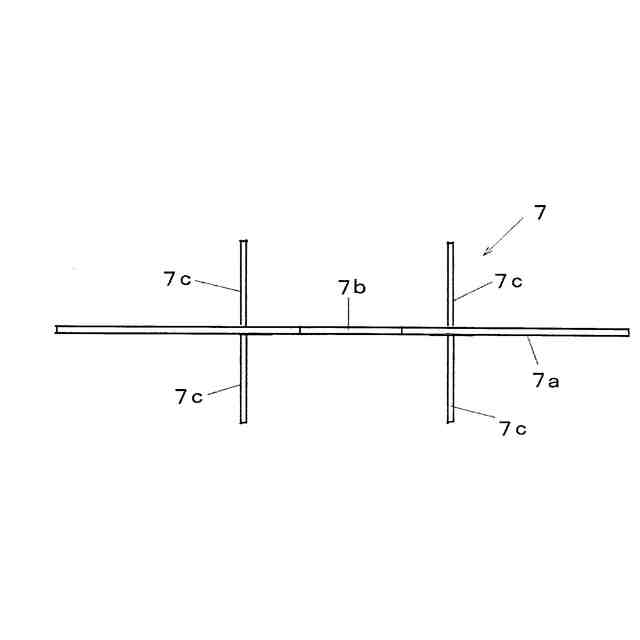

即ち、本発明は、図１等に示されるように、洗濯物としての衣服１をハンガー２に吊した状態でトンネル状の通路３を移送し、この衣服１に上方から熱風を吹き付け、この熱風によって衣服１を乾燥仕上げする衣服立体乾燥機４の上記通路３の内壁面３ａを掃除するのに使用する掃除用具５であって、上記の通路３内に吊り下げ状態で移送され、上記の熱風で膨張して通路３の内壁面３ａに押し付けられ、内壁面３ａに付着している塵埃を拭き取るための拭き取り具６と、この拭き取り具６を通路３内に吊り下げるための吊り下げ具７とで形成され、上記の拭き取り具６が非通気質に且つ熱風の流入口６ｃより熱風の流出口６ｄが小さい状態で筒状に形成され、上記の吊り下げ具７が拭き取り具６の熱風の流入口６ｃを開口させた状態で拭き取り具６に着脱自在に形成されていることを特徴とする。
【０００８】
本発明の場合、上記の拭き取り具６は、非通気質に且つ熱風の流入口６ｃより熱風の流出口６ｄが小さい状態で筒状に形成されている。従って、これによると、熱風が内部で滞留して通路３の内壁面３ａとの接触摩擦が大きくなり、内壁面３ａにしっかりと押し付けられ、牽引時に下部が後方に流れて傾斜した姿勢で運ばれることを防止でき、内壁面３ａの汚れを綺麗に掃除できる。
【０００９】
而して、この種の効果を得られる実施形態としては、図１Ｂ等に示されるように、拭き取り具６が、熱風の流入口６ｃから流出口６ｄに向かって先細り状に形成される場合がある。
【００１０】

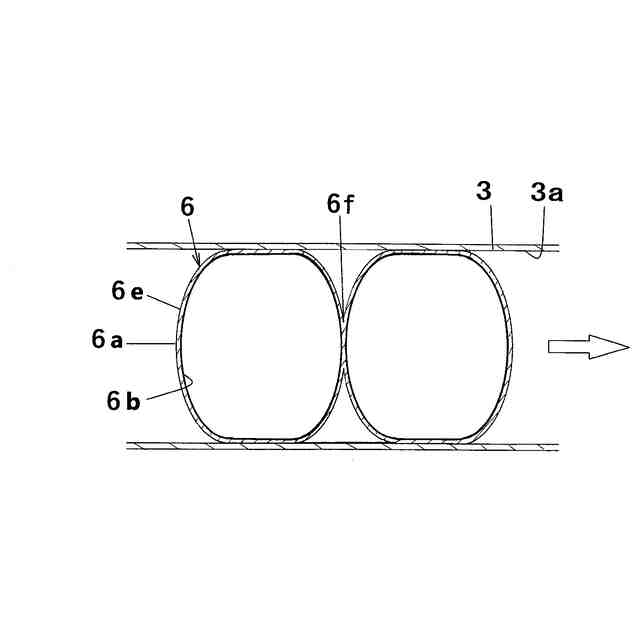

また本発明の掃除用具５は、拭き取り具６の胴部分６ｅに、拭き取り具６の長手方向に延びて胴部分６ｅを二等分する仕切り６ｆが設けられ、この仕切り６ｆによって胴部分６ｅに熱風の流路が隣り合って並列状に形成されているのが好ましい。
（【００１１】以降は省略されています）
