公開番号2025077791
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190256
出願日2023-11-07
発明の名称クリーニング装置およびクリーニング方法
出願人バンドー化学株式会社
代理人個人,個人,個人,個人,個人
主分類B08B 1/32 20240101AFI20250512BHJP(清掃)
要約【課題】表面に凹部がある対象物であっても、異物を効果的に除去することができるクリーニング装置およびクリーニング方法の提供を目的とする。

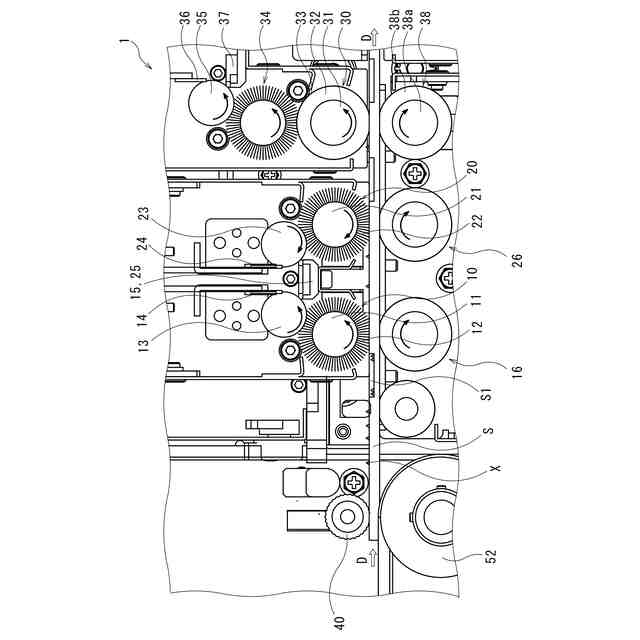

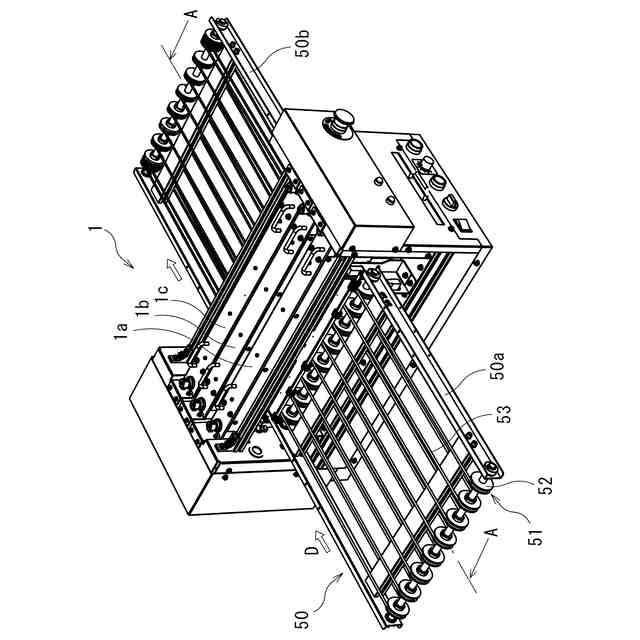

【解決手段】クリーニング装置1は、板状またはフィルム状の対象物Sの一方の表面に付着する異物Xを除去する。対象物Sの搬送方向と垂直かつ一方の表面と平行な回転軸を中心として回転可能に配設され、一方の表面に接触するローラ状の第1クリーニングブラシ10と、第2クリーニングブラシ20と、回転しつつ一方の表面に接触するクリーニングローラ30とを備え、一方の表面との接点部分での第1クリーニングブラシおよびクリーニングローラの回転方向が搬送方向に対して順方向であり、一方の表面との接点部分での第2クリーニングブラシの回転方向が搬送方向に対して逆方向である。
【選択図】図2
特許請求の範囲【請求項１】
板状またはフィルム状の対象物の少なくとも一方の表面に付着する異物を除去するクリーニング装置であって、
上記対象物の搬送方向と垂直かつ上記一方の表面と平行な回転軸を中心として回転可能に配設され、上記一方の表面に接触するローラ状の第１クリーニングブラシと、
この第１クリーニングブラシの下流側に位置し、上記第１クリーニングブラシと回転軸が平行に配設され、回転しつつ上記一方の表面に接触するローラ状の第２クリーニングブラシと、
この第２クリーニングブラシの下流側に位置し、上記第２クリーニングブラシと回転軸が平行に配設され、回転しつつ上記一方の表面に接触するクリーニングローラと
を備え、

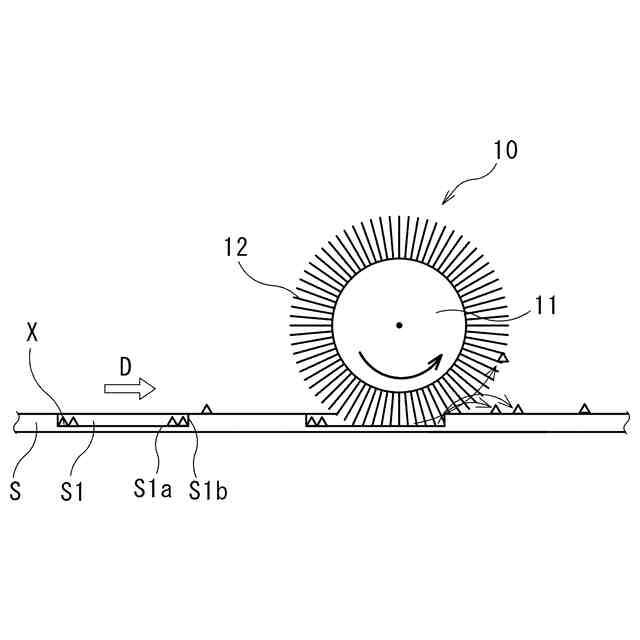

上記一方の表面との接点部分での上記第１クリーニングブラシおよび上記クリーニングローラの回転方向が上記搬送方向に対して順方向であり、

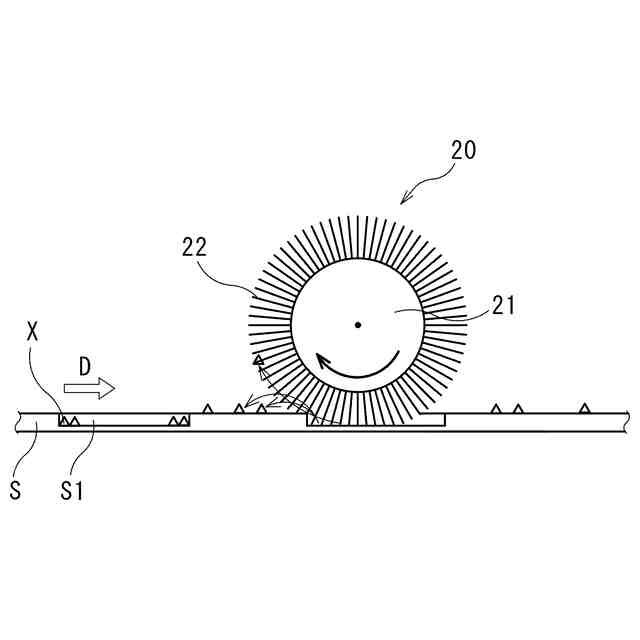

上記一方の表面との接点部分での上記第２クリーニングブラシの回転方向が上記搬送方向に対して逆方向であるクリーニング装置。
続きを表示（約 600 文字）【請求項２】
上記一方の表面との接点部分での上記対象物の搬送速度に対する上記第１クリーニングブラシの周速度の比が、１．３倍以上３．０倍以下である請求項１に記載のクリーニング装置。
【請求項３】
上記一方の表面との接点部分での上記対象物の搬送速度に対する上記第２クリーニングブラシの周速度の比が、０．１倍以上０．５倍以下である請求項１または請求項２に記載のクリーニング装置。
【請求項４】
上記第１クリーニングブラシ、上記第２クリーニングブラシおよび上記クリーニングローラが帯電した状態で上記一方の表面に接触する請求項１に記載のクリーニング装置。
【請求項５】
上記対象物が、上記一方の表面に凹部を有する請求項１に記載のクリーニング装置。
【請求項６】
板状またはフィルム状の対象物の少なくとも一方の表面に付着する異物を除去するクリーニング方法であって、
請求項１に記載のクリーニング装置を用い、
上記第１クリーニングブラシおよび上記第２クリーニングブラシが、円柱状の芯金と、この芯金の周面への複数の毛の植設により形成されるブラシ部とを有しており、
上記対象物との接点部分での上記第１クリーニングブラシおよび上記第２クリーニングブラシの圧接量を０．２ｍｍ以上１．５ｍｍ以下に制御するクリーニング方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、クリーニング装置およびクリーニング方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、フラットパネルディスプレイ（ＦＰＤ）のガラス基板、電子部品を搭載するプリント基板、樹脂薄板、フィルム材料等の一方の表面に付着する塵埃などの異物を取り除くためのクリーニング装置が開発されている。
【０００３】
このようなクリーニング装置として、対象物の搬送方向に対して逆方向となるように回転しつつ一方の表面に接触するクリーニングブラシと、対象物の搬送方向に対して順方向となるように回転しつつ上記一方の表面に接触するクリーニングローラとを備えるクリーニング装置が提案されている（特開２０１６－２１５１５５号公報参照）。
【０００４】
このクリーニング装置を用いれば、クリーニングブラシによりミリサイズの比較的大きな異物を効果的に掻き起こし、クリーニングローラにより主に微細な異物を除去できるため、異なるサイズの異物を効果的に除去することができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－２１５１５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記従来のクリーニング装置は、表面が比較的平坦な対象物に付着した異物を効果的に除去することができる一方で、特に対象物の表面に凹部がある場合、この凹部の陰に位置した異物は、除去され難い傾向となる。
【０００７】
本発明はこのような不都合に鑑みてなされたものであり、表面に凹部がある対象物であっても、異物を効果的に除去することができるクリーニング装置およびクリーニング方法の提供を目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係るクリーニング装置は、板状またはフィルム状の対象物の少なくとも一方の表面に付着する異物を除去するクリーニング装置であって、上記対象物の搬送方向と垂直かつ上記一方の表面と平行な回転軸を中心として回転可能に配設され、上記一方の表面に接触するローラ状の第１クリーニングブラシと、この第１クリーニングブラシの下流側に位置し、上記第１クリーニングブラシと回転軸が平行に配設され、回転しつつ上記一方の表面に接触するローラ状の第２クリーニングブラシと、この第２クリーニングブラシの下流側に位置し、上記第２クリーニングブラシと回転軸が平行に配設され、回転しつつ上記一方の表面に接触するクリーニングローラとを備え、上記一方の表面との接点部分での上記第１クリーニングブラシおよび上記クリーニングローラの回転方向が上記搬送方向に対して順方向であり、上記一方の表面との接点部分での上記第２クリーニングブラシの回転方向が上記搬送方向に対して逆方向である。
【０００９】
本発明の別の一態様に係るクリーニング方法は、板状またはフィルム状の対象物の少なくとも一方の表面に付着する異物を除去するクリーニング方法であって、本発明のクリーニング装置を用い、上記第１クリーニングブラシが、円柱状の芯金と、この芯金の周面への複数の毛の植設により形成されるブラシ部とを有しており、上記対象物との接点部分での第１クリーニングブラシの圧接量を０．２ｍｍ以上１．５ｍｍ以下に制御する。
【発明の効果】
【００１０】
本発明のクリーニング装置は、表面に凹部がある対象物であっても、異物を効果的に除去することができる。また、本発明のクリーニング方法を用いることで、表面に凹部がある対象物であっても、異物を効果的に除去することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
