公開番号2025082312
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2025014241,2021107895
出願日2025-01-30,2021-06-29
発明の名称洗浄装置及び吐出装置
出願人PACRAFT株式会社
代理人個人,個人
主分類B08B 9/093 20060101AFI20250521BHJP(清掃)
要約【課題】タンクが有する収容部を効率良く洗浄するのに有利な洗浄装置及び吐出装置を提供する。

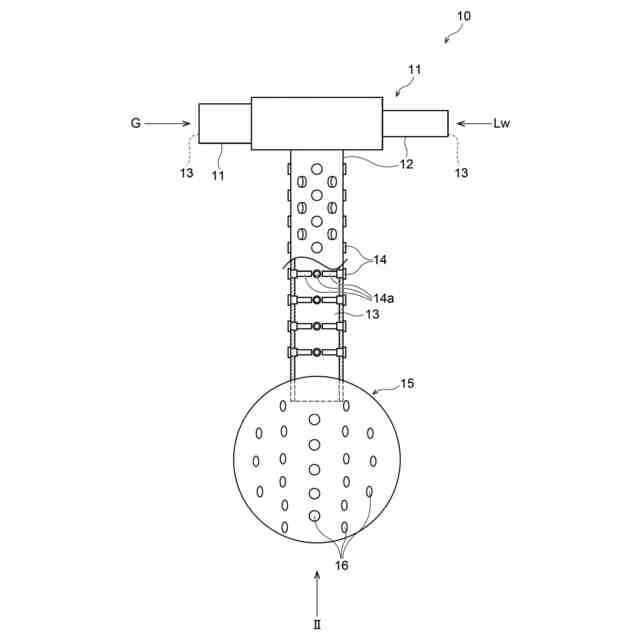

【解決手段】洗浄装置10は、タンクが有する収容部を洗浄する。洗浄装置10は、洗浄液Lw及びガスGが流される配管流路13と、配管流路13に向かって突出し且つ洗浄液Lwを泡立てる突出部14と、を有する配管部11と、配管流路13に接続され、配管流路13を介して供給される洗浄液Lw及びガスGを吐出する複数の吐出口部16を有する洗浄液吐出部15と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
タンクが有する収容部を洗浄する洗浄装置であって、
洗浄液及びガスが流される配管流路と、前記配管流路に向かって突出し且つ前記洗浄液を泡立てる突出部と、を有する配管部と、
前記配管流路に接続され、前記配管流路を介して供給される前記洗浄液及び前記ガスを吐出する複数の吐出口部を有する洗浄液吐出部と、を備える洗浄装置。
続きを表示（約 760 文字）【請求項２】
前記突出部は、前記配管流路において、前記洗浄液及び前記ガスが流れる流れ方向と垂直を成す方向に延在する複数の突起体を含み、
前記複数の突起体のうちの２以上の突起体の延在方向は、お互いに異なる
請求項１に記載の洗浄装置。
【請求項３】

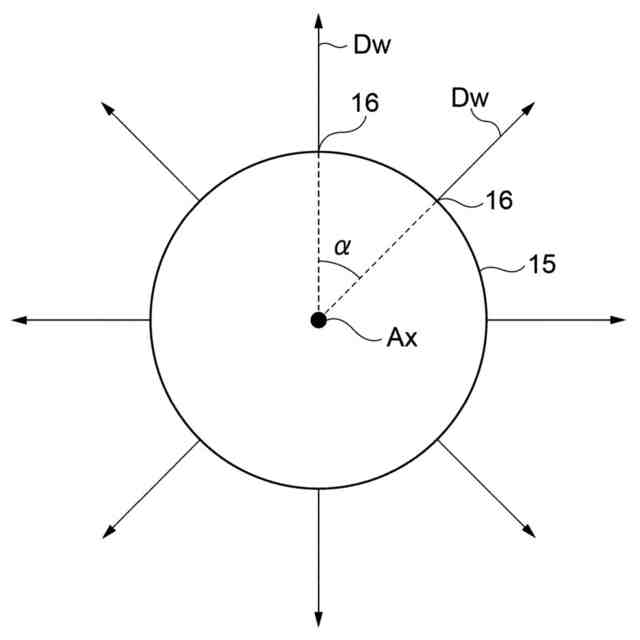

前記複数の吐出口部から吐出される前記洗浄液の吐出方向は、水平面への投影で、前記水平面と垂直を成す中心軸線のまわりの全方位にわたる放射方向であり、
前記水平面への投影において、隣り合う前記吐出方向は、前記中心軸線まわりにおいて９０度よりも小さい角度を成す請求項１又は２に記載の洗浄装置。
【請求項４】
タンクと、
前記タンクに、流動性を有する内容物を供給する内容物供給部と、
前記タンクに吐出供給路を介して接続され、前記タンクから送られてくる流動体を吐出する吐出部と、

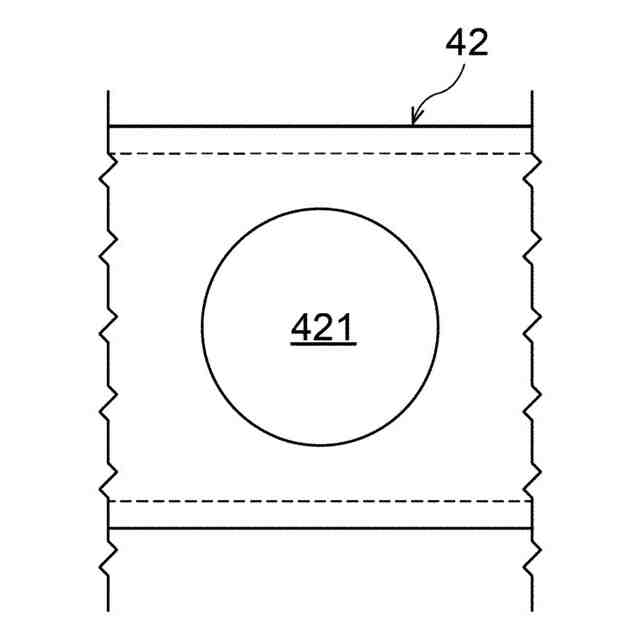

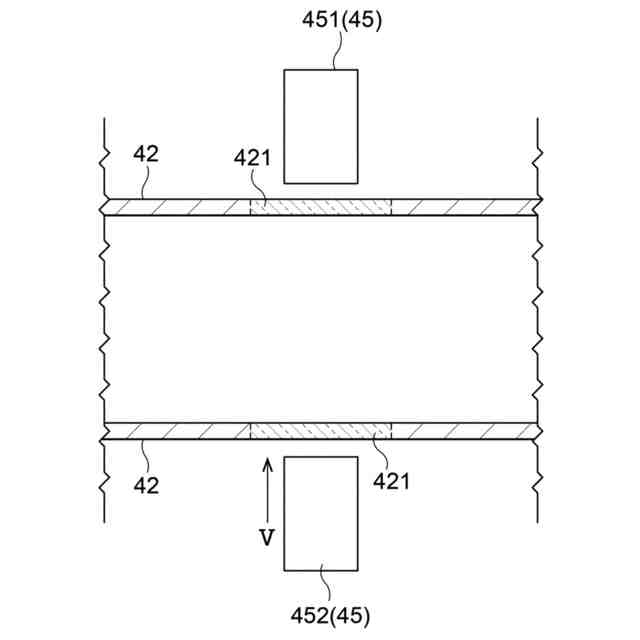

前記吐出供給路を流れる前記流動体の濁度及び色度のうちの少なくともいずれか一方を計測する流動体計測装置と、
前記流動体計測装置の計測結果に基づいて、前記吐出供給路を流れる前記流動体が、収容器に収容される内容物として適切か否かを判定する判定装置と、
を備える吐出装置。
【請求項５】
前記タンクに、流動性を有する洗浄液を供給する洗浄液供給部を備え、
前記吐出供給路には、内容物に先立って、前記洗浄液が流される
請求項４に記載の吐出装置。
【請求項６】
前記吐出供給路を開閉する開閉バルブを備え、
前記流動体計測装置は、前記吐出供給路のうち開閉バルブと前記吐出部との間の部分を流れる前記流動体に対する計測を行う
請求項４又は５に記載の吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗浄装置及び吐出装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
袋詰め包装機は、袋に液状の内容物を注入する液体充填装置を備えることがある。袋詰め包装機で用いられる液体充填装置は、通常、タンクから供給される液状内容物を吐出ノズルから間欠的に吐出させ、連続的に送られてくる複数の袋の各々に適量の液状内容物を注入する（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特公昭５０－０２３８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液状内容物が貯留されるタンクは、衛生状態を保つため、適宜洗浄される。特に、タンクに貯留する液状内容物が変えられる際には、タンクを洗浄した後に、新たな液状内容物がタンクに貯留される。
【０００５】
このようなタンク洗浄が行われている間、タンクから吐出ノズルに液状内容物を送ることができず、袋等の容器への液状内容物の供給を行うことができない。したがって生産性向上の観点からは、タンク洗浄を効率良く行って、短時間でタンクを適切に洗浄することが望まれる。
【０００６】
一方、吐出ノズルから各袋に吐出される液状内容物は、安定的に、所望の品質を持つことが求められる。例えば、タンクから吐出ノズルに至る流路に残留物（例えば水等の洗浄液）があると、当該残留物が液状内容物に混ざり、結果的に、袋に注入される液状内容物の濃度が所望濃度よりも薄くなる。
【０００７】
袋に液状内容物を注入するのに先立ち、吐出ノズルから液状内容物を吐出させるいわゆるダミー吐出を行うことで、残留物を液状内容物により洗い流すことができる。しかしながらこの場合、残留物の有無にかかわらずダミー吐出が行われるため、常に所定量の液状内容物がダミー吐出により消費され、ダミー吐出のために相応の時間がとられる。したがって、残留物が無い状態でダミー吐出が行われる場合には、内容物及び時間がダミー吐出によって無駄に消費されることになる。また、ダミー吐出によって残留物が十分に除去されているか否かの確認が行われないので、袋に注入される液状内容物に対する残留物の影響が十分に低減されていることについては必ずしも保証されない。
【０００８】
本開示は上述の事情に鑑みてなされたものであり、タンクが有する収容部を効率良く洗浄するのに有利な技術を提供する。また本開示は、所望の品質を有する内容物を安定的に容器に供給するのに有利な技術を提供する。
【課題を解決するための手段】
【０００９】
本開示の一態様は、タンクが有する収容部を洗浄する洗浄装置であって、洗浄液及びガスが流される配管流路と、配管流路に向かって突出し且つ洗浄液を泡立てる突出部とを有する配管部と、配管流路に接続され、配管流路を介して供給される洗浄液及びガスを吐出する複数の吐出口部を有する洗浄液吐出部と、を備える洗浄装置に関する。
【００１０】
突出部は、配管流路において、洗浄液及びガスが流れる流れ方向と垂直を成す方向に延在する複数の突起体を含み、複数の突起体のうちの２以上の突起体の延在方向は、お互いに異なってもよい。
（【００１１】以降は省略されています）
