公開番号2025179587
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086431
出願日2024-05-28
発明の名称校正装置
出願人コニカミノルタ株式会社
代理人弁理士法人鷲田国際特許事務所
主分類G01N 21/27 20060101AFI20251203BHJP(測定;試験)
要約【課題】光学センサーの基準値の測定精度を安定化させることが可能な校正装置を提供することである。
【解決手段】校正装置は、搬送経路上の記録媒体の特性を測定する光学センサーの基準値の校正装置であって、駆動源からの駆動力により、基準値の校正を行うための校正位置と、校正位置から退避した退避位置との間の範囲を回動する回動部と、回動部の回動位置に基づいて、駆動源からの回動部への駆動力の伝達状態を切り替える切替部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
搬送経路上の記録媒体の特性を測定する光学センサーの基準値の校正装置であって、
駆動源からの駆動力により、前記基準値の校正を行うための校正位置と、前記校正位置から退避した退避位置との間の範囲を回動する回動部と、
前記回動部の回動位置に基づいて、前記駆動源からの前記回動部への駆動力の伝達状態を切り替える切替部と、
を備える校正装置。
続きを表示（約 1,300 文字）【請求項２】
前記切替部は、
前記回動部が前記範囲内に位置する場合、前記駆動力を前記回動部に伝達させ、
前記回動部が前記校正位置または前記退避位置に位置する場合、前記駆動力の前記回動部への伝達を遮断させる、
請求項１に記載の校正装置。
【請求項３】
前記退避位置から前記校正位置に向かう方向における前記校正位置よりも下流側への前記回動部の回動を規制する第１規制部と、
前記校正位置から前記退避位置に向かう方向における前記退避位置よりも下流側への前記回動部の回動を規制する第２規制部と、
をさらに備え、
前記切替部は、前記第１規制部および前記第２規制部による回動規制により、前記駆動力の伝達および非伝達を切り替えるトルクリミッターである、
請求項２に記載の校正装置。
【請求項４】
前記回動部が前記校正位置から前記退避位置へ回動する場合、および、前記回動部が前記退避位置から前記校正位置へ回動する場合の少なくとも一方において、前記回動部の回動量が前記範囲を超えるように、前記駆動源の駆動量を制御する制御部をさらに備える、
請求項１～３の何れか１項に記載の校正装置。
【請求項５】
前記制御部は、前記退避位置から前記校正位置に向けて前記回動部を回動させる際の第１駆動量と、前記校正位置から前記退避位置に向けて前記回動部を回動させる際の第２駆動量とを異ならせるように前記駆動源の駆動量を制御する、
請求項４に記載の校正装置。
【請求項６】
前記第１駆動量に基づく前記回動部の回転角度と、前記第２駆動量に基づく前記回動部の回転角度との差分の絶対値は、３６０度の約数以外の数である、
請求項５に記載の校正装置。
【請求項７】
前記回動部は、光量基準板が配置された回動部材と、前記駆動源の駆動力が伝達される伝達ギヤを有し、かつ、前記回動部材を回動させる回動軸とを有し、
前記切替部は、前記回動軸の前記回動部材が配置された部分と、前記伝達ギヤが配置された部分とを接続状態および非接続状態の何れかに切り替える、
請求項１に記載の校正装置。
【請求項８】
前記駆動源の駆動軸は、ウォームを有し、
前記伝達ギヤは、前記ウォームと噛み合うウォームホイールであり、
請求項７に記載の校正装置。
【請求項９】
前記駆動源が固定され、かつ、前記回動部を回動可能に保持する保持部と、
前記保持部が固定される筐体と、
をさらに備え、
前記保持部は、前記駆動源を取り囲む複数点で前記筐体に固定される、
請求項１に記載の校正装置。
【請求項１０】
前記保持部は、金属で構成されており、前記複数点のうちの少なくとも１つにおいて、ねじの頭部と前記保持部との間で前記筐体を挟むように、前記筐体に固定されている、
請求項９に記載の校正装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、校正装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
画像形成装置においては、記録媒体の種類によって定着条件等が異なるので、記録媒体の種類に応じた設定が必要になる。近年においては、センサーを用いて自動的に記録媒体の特性を測定して設定変更する画像形成装置が存在する。記録媒体の特性を測定するセンサーとしては、記録媒体に光を照射し、その反射光量を測定して記録媒体の特性（含水量や表面状態）を算出する光学センサーが知られている。
【０００３】
記録媒体の特性の算出には、基準値からの光量値の比や差分等が用いられる。基準値は、光学センサーの光源の光路上に配置可能な光量基準板に基づく測定値とされる。記録媒体の特性変動以外の要因、電気部品の経時変化、温度特性等、に起因して基準値が変動すると、記録媒体の特性の算出に悪影響が出る。そのため、高精度の記録媒体の特性を測定するためには、高頻度に基準値の校正を行う必要がある。
【０００４】
光量基準板は、光学センサーの光源の光路上に配置される校正位置と、校正位置から退避した退避位置との間を回動可能に構成されたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１９０４２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、光量基準板は、校正位置と退避位置との間のみで回動するため、基準値の校正による一連の回動動作で、光量基準板に駆動力を伝達する伝達ギヤの噛み合い位置が変化しない。そのため、高頻度で基準値の校正を行うと、同一のギヤ歯を使い続けることになるので、長時間および多回数の使用に起因して伝達ギヤが摩耗しやすくなる。伝達ギヤが摩耗すると、光量基準板の姿勢、位置がばらつくので、記録媒体の特性の測定精度が悪化するおそれがある。
【０００７】
本発明の目的は、光学センサーの基準値の測定精度を安定化させることが可能な校正装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明に係る校正装置は、
搬送経路上の記録媒体の特性を測定する光学センサーの基準値の校正装置であって、
駆動源からの駆動力により、前記基準値の校正を行うための校正位置と、前記校正位置から退避した退避位置との間の範囲を回動する回動部と、
前記回動部の回動位置に基づいて、前記駆動源からの前記回動部への駆動力の伝達状態を切り替える切替部と、
を備える。
【発明の効果】
【０００９】
本発明によれば、光学センサーの基準値の測定精度を安定化させることができる。
【図面の簡単な説明】
【００１０】

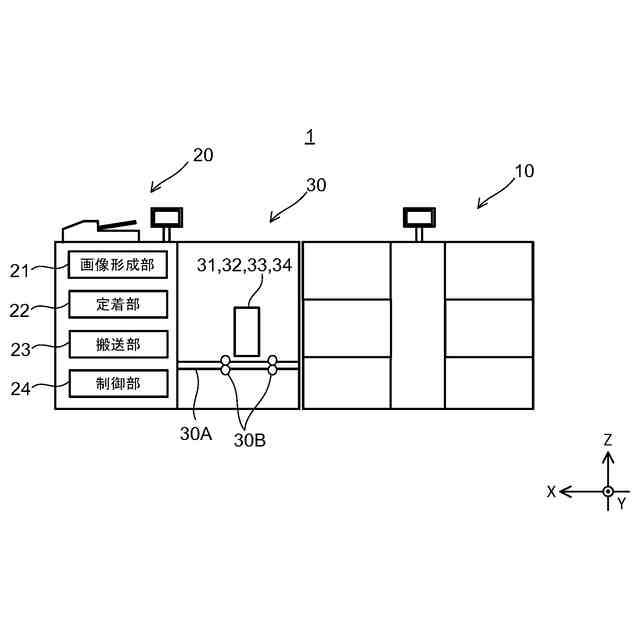

本発明の実施の形態に係る校正装置を含む画像形成システムを示す図である。

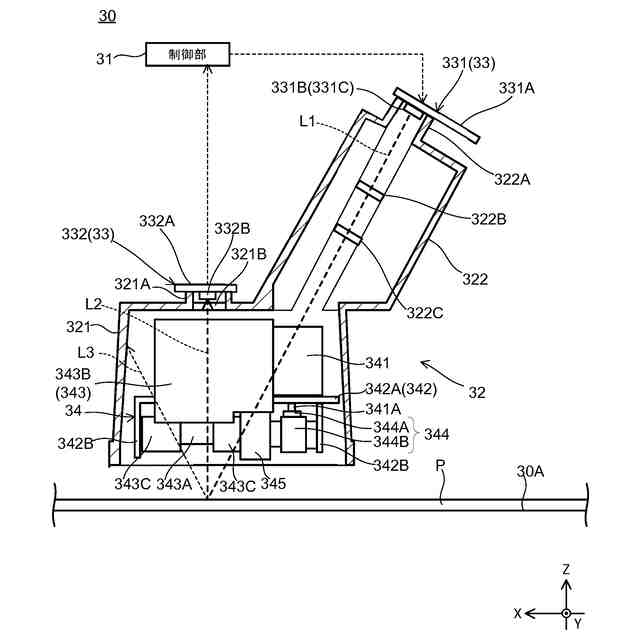

測定装置の構成を示す断面図である。

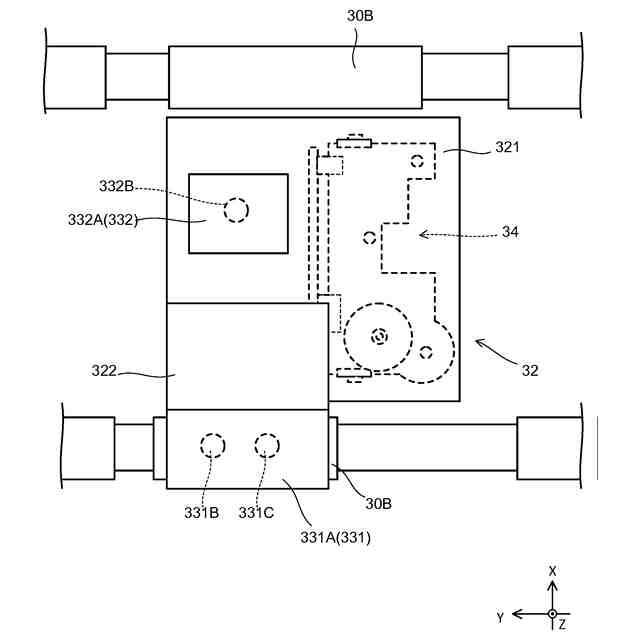

筐体をＺ方向の＋側から見た図である。

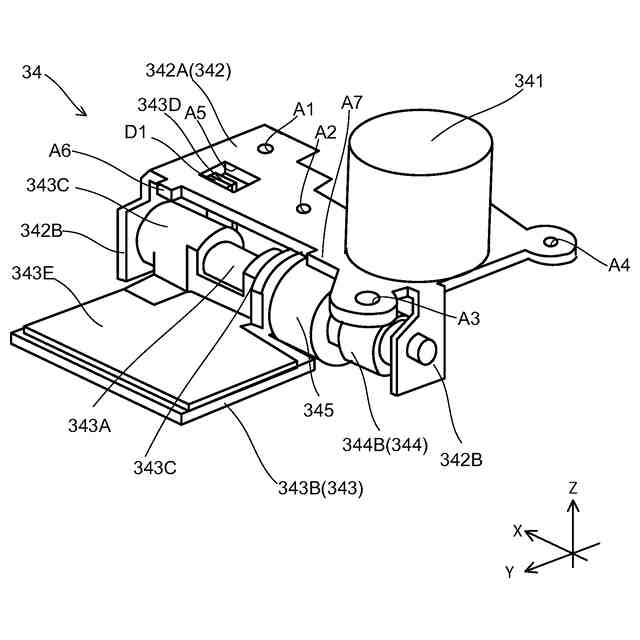

校正部の斜視図である。
校正部をＺ方向の－側から見た図である。

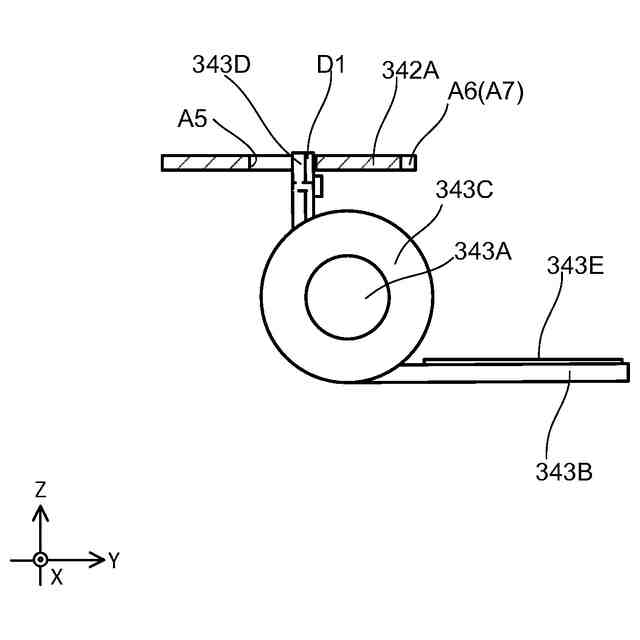

校正位置の回動部材の回動規制を説明するための図である。

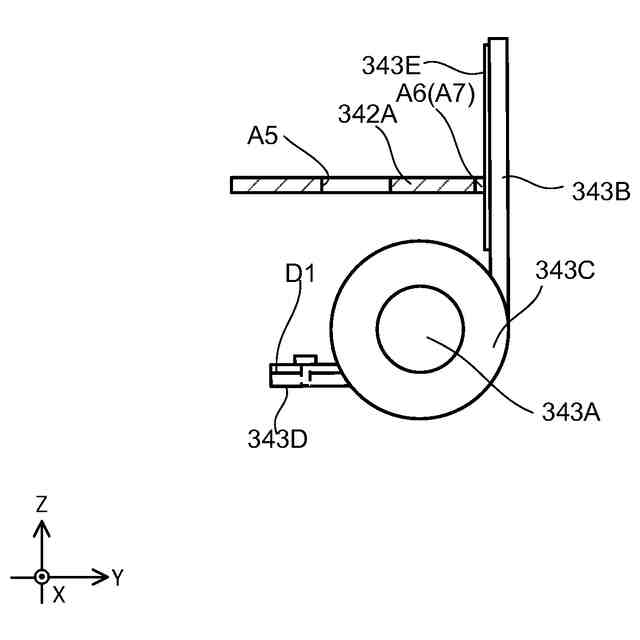

退避位置の回動部材の回動規制を説明するための図である。
校正部における伝達部の噛み合い状態を示す図である。

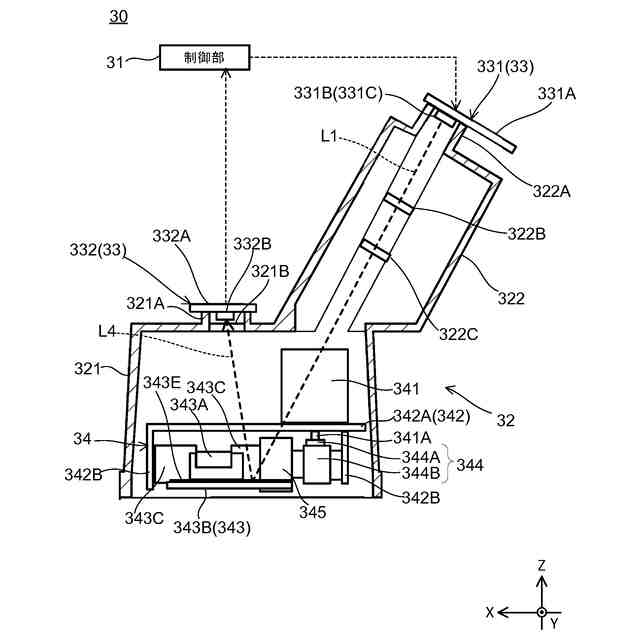

校正部を校正位置とした測定装置の構成を示す断面図である。
伝達部における噛み合い位置の遷移図である。
【発明を実施するための形態】
