公開番号2025178622
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085335
出願日2024-05-27
発明の名称用紙特性検出装置、画像形成システム及びプログラム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所,弁理士法人信友国際特許事務所
主分類B65H 7/02 20060101AFI20251202BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】記録媒体の紙厚の検出精度が低下することを抑制できる用紙特性検出装置、画像形成システム及びプログラムを提供する。
【解決手段】紙特性検出装置は、記録媒体を挟持する挟持部と、紙厚検出センサと、制御部と、を備えている。紙厚検出センサは、挟持部における記録媒体の厚さ方向の変位を検出する。制御部は、紙厚検出センサが検出した検出値に基づいて、記録媒体の厚さを算出する。また、制御部は、記録媒体における搬送方向と直交する幅方向の長さ、又は記録媒体における挟持部と接触する箇所の幅方向の長さに応じて、紙厚検出センサが検出した検出値または厚さを補正し、記録媒体の厚さを取得する。
【選択図】図14
特許請求の範囲【請求項１】
記録媒体を挟持する挟持部と、
前記挟持部における前記記録媒体の厚さ方向の変位を検出する紙厚検出センサと、
前記紙厚検出センサが検出した検出値に基づいて、前記記録媒体の厚さを算出する制御部と、を備え、
前記制御部は、前記記録媒体における搬送方向と直交する幅方向の長さ、又は前記記録媒体における前記挟持部と接触する箇所の幅方向の長さに応じて、前記紙厚検出センサが検出した検出値または前記厚さを補正し、前記記録媒体の厚さを取得する
用紙特性検出装置。
続きを表示（約 890 文字）【請求項２】
前記挟持部は、ローラであることを特徴とする
請求項１に記載の用紙特性検出装置。
【請求項３】
前記挟持部は、
第１ローラと、
前記第１ローラと対向して配置される第２ローラと、を有し、
前記第２ローラを回転可能に支持するローラ軸を備え、
前記紙厚検出センサは、前記ローラ軸における前記厚さ方向の変位を検出する
請求項２に記載の用紙特性検出装置。
【請求項４】
前記挟持部は、弾性を有する部材により形成される
請求項１に記載の用紙特性検出装置。
【請求項５】
前記第１ローラと前記第２ローラは、少なくとも一方が弾性を有する部材により形成される
請求項３に記載の用紙特性検出装置。
【請求項６】
前記記録媒体のサイズを入力する入力部を備え、
前記制御部は、前記入力部に入力されたサイズ情報から前記記録媒体の幅方向の長さを取得する
請求項１に記載の用紙特性検出装置。
【請求項７】

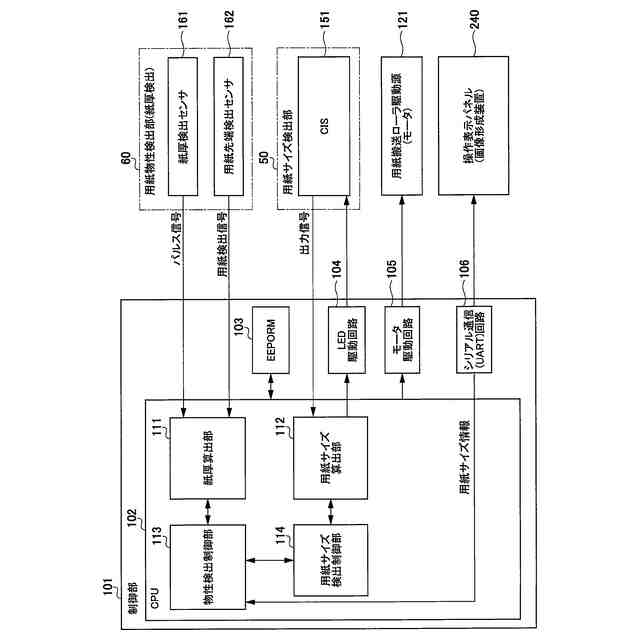

前記記録媒体の幅方向の長さを検出するサイズ検出部を備え、
前記制御部は、前記サイズ検出部が検出した情報から前記記録媒体の幅方向の長さを取得する
請求項１に記載の用紙特性検出装置。
【請求項８】

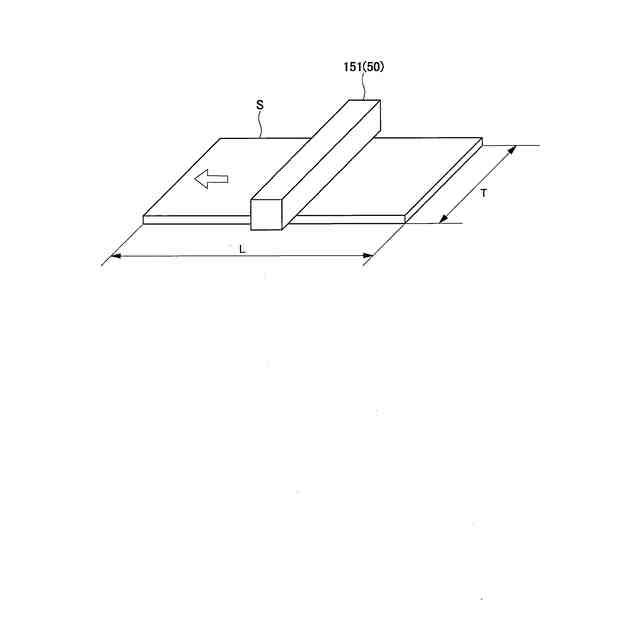

前記サイズ検出部は、用紙搬送経路に配置されたライン状のセンサである
請求項７に記載の用紙特性検出装置。
【請求項９】
前記記録媒体における前記挟持部と接触する箇所の幅方向の長さは、前記挟持部の配置に関する情報と、前記記録媒体における搬送方向と直交する幅方向の長さに基づき取得される
請求項１に記載の用紙特性検出装置。
【請求項１０】
前記制御部は、前記挟持部の前記幅方向の長さより、前記記録媒体の前記幅方向の長さが大きい場合は前記検出値または前記厚さの補正を行わない
請求項１に記載の用紙特性検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、用紙特性検出装置、画像形成システム及びプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
画像形成システムは、用紙に画像を形成する画像形成装置と、この画像形成装置に用紙を供給する用紙供給装置とを備えている。そして、画像形成装置では、出力されたジョブ情報に基づいて、用紙に画像を形成する。また、画像形成システムは、用紙に画像を形成する前に、用紙のサイズや種類を検出する用紙特性検出装置を有している。
【０００３】
従来の、この種の用紙特性検出装置としては、例えば、特許文献１に記載されているようなものがある。特許文献１には、記録媒体を挟持して搬送する第１ローラ及び第２ローラと、第２ローラを回転可能に支持するローラ軸と、軸支持部と、変位検出部と、を備えた技術が記載されている。そして、軸支持部は、ローラ軸を記録媒体の厚さ方向に移動可能に支持する。また、変位検出部は、第２ローラにおける厚さ方向の変位を検出する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－４２０４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載された技術では、記録媒体の幅や記録媒体における挟持部と接触する長さが、記録媒体を挟持する部材よりも短い場合、同じ厚さの記録媒体であっても記録媒体のサイズによってばらつく場合があることが分かった。そのため、特許文献１に記載された技術では、記録媒体の紙厚の検出精度が低下する、という問題を有していた。
【０００６】
本発明は、上述のような従来の問題点に鑑み、記録媒体の紙厚の検出精度が低下することを抑制できる用紙特性検出装置、画像形成システム及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決し、本発明の目的を達成するため、本発明の用紙特性検出装置は、記録媒体を挟持する挟持部と、紙厚検出センサと、制御部と、を備えている。紙厚検出センサは、挟持部における記録媒体の厚さ方向の変位を検出する。制御部は、紙厚検出センサが検出した検出値に基づいて、記録媒体の厚さを算出する。また、制御部は、記録媒体における搬送方向と直交する幅方向の長さ、又は記録媒体における挟持部と接触する箇所の幅方向の長さに応じて、紙厚検出センサが検出した検出値または厚さを補正し、記録媒体の厚さを取得する。
【０００８】
本発明の画像形成システムは、記録媒体の画像を形成する画像形成装置と、画像形成装置よりも記録媒体の搬送方向の上流側に配置され、記録媒体の特性を検出する用紙特性検出装置と、を備えている。そして、用紙特性検出装置としては、上述した用紙特性検出装置が用いられる。
【０００９】
また、本発明のプログラムは、下記（１）から（３）に示す手順を用紙特性検出装置に実行させるプログラムである。
（１）記録媒体を挟持した挟持部における記録媒体の厚さ方向の変位を検出する手順と、
（２）記録媒体における搬送方向と直交する幅方向の長さ、又は記録媒体における挟持部と接触する箇所の幅方向の長さを取得する手順。
（３）記録媒体における幅方向の長さ、又は記録媒体における挟持部と接触する箇所の幅方向の長さに応じて、検出した検出値または厚さを補正し、記録媒体の厚さを取得する手順。
【発明の効果】
【００１０】
上記構成の用紙特性検出装置、画像形成システム及びプログラムによれば、記録媒体の紙厚の検出精度が低下することを抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
