特許ウォッチ

公開番号2025179289
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024085927
出願日2024-05-28
発明の名称画像形成方法
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G03G 9/097 20060101AFI20251203BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明の課題は、従来通りの量の離型剤を含有するトナーを用いながら、液状体の定着画像への塗布性及び液状体の定着画像との接着性を向上させることのできる画像形成方法を提供することである。
【解決手段】静電荷像現像用トナーを用いて記録媒体上に画像を形成する工程を有する画像形成方法であって、前記静電荷像現像用トナーが、離型剤を含有するトナー母体粒子を含み、前記画像の表面エネルギーの極性成分γ^pが、5mN/m²以上であり、かつ、前記画像の表面エネルギーの分散成分γ^dが、20mN/m²以上であることを特徴とする画像形成方法。

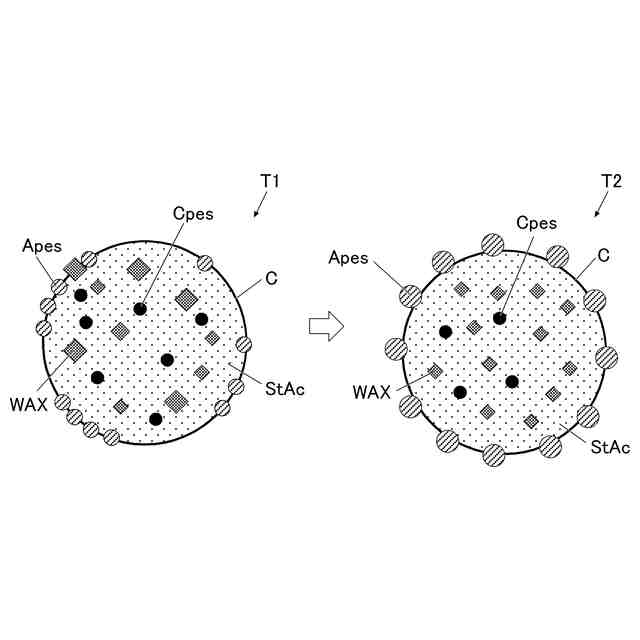

【選択図】図2
特許請求の範囲【請求項１】
静電荷像現像用トナーを用いて記録媒体上に画像を形成する工程を有する画像形成方法であって、
前記静電荷像現像用トナーが、離型剤を含有するトナー母体粒子を含み、
前記画像の表面エネルギーの極性成分γ
ｐ
が、５ｍＮ／ｍ
２
以上であり、かつ、
前記画像の表面エネルギーの分散成分γ
ｄ
が、２０ｍＮ／ｍ
２
以上である
ことを特徴とする画像形成方法。
続きを表示（約 540 文字）【請求項２】
前記画像の表面エネルギーの極性成分γ
ｐ
が、３０ｍＮ／ｍ
２
以下であり、かつ、
前記画像の表面エネルギーの分散成分γ
ｄ
が、３０ｍＮ／ｍ
２
以下である
ことを特徴とする請求項１に記載の画像形成方法。
【請求項３】

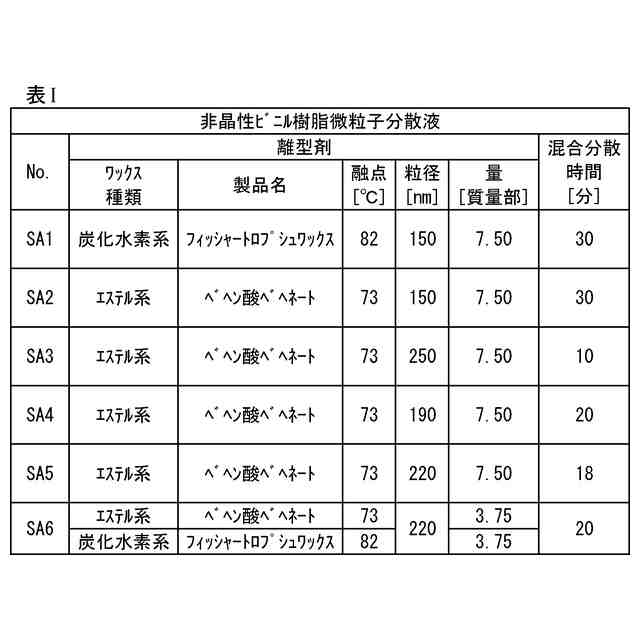

前記トナー母体粒子が、結晶性ポリエステルを含有し、
前記結晶性ポリエステルの含有量が、０．５～３．０質量％の範囲内である
ことを特徴とする請求項１に記載の画像形成方法。
【請求項４】
前記トナー母体粒子が、前記離型剤として、少なくともエステル系ワックスを含有する
ことを特徴とする請求項１に記載の画像形成方法。
【請求項５】
静電荷像現像用トナーを用いて記録媒体上に画像を形成する工程において、

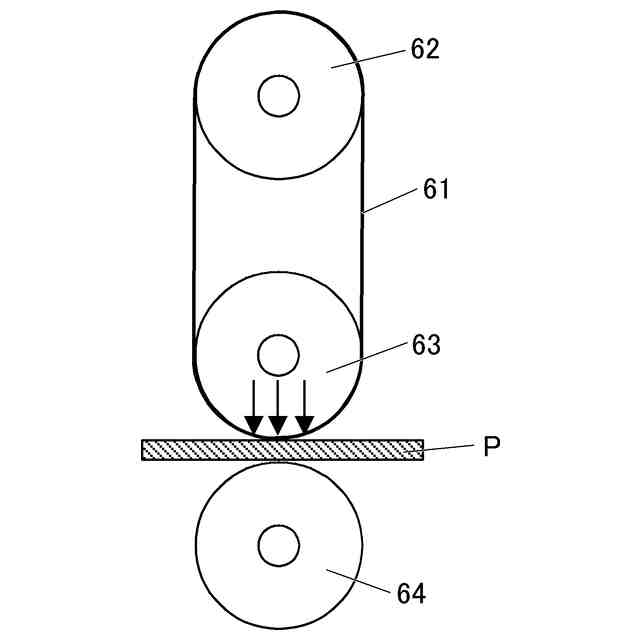

三軸上ベルト方式の定着装置を用いる
ことを特徴とする請求項１に記載の画像形成方法。
【請求項６】
静電荷像現像用トナーを用いて記録媒体上に画像を形成する工程後、
前記記録媒体がロール状に巻き取られる
ことを特徴とする請求項１に記載の画像形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成方法に関する。より詳しくは、従来通りの量の離型剤を含有するトナーを用いながら、液状体の定着画像への塗布性及び液状体の定着画像との接着性を向上させることのできる画像形成方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ＰＰ（プロダクションプリント）市場、ＩＰ（産業印刷）市場においては、必要枚数分のプリント物をオンデマンドに作成することができ、印刷用の版を必要としないことから、電子写真方式の画像形成方法が用いられることがある。
【０００３】
電子写真方式の画像形成方法では、静電荷像現像用トナーを用いることによって記録媒体上にトナー像が熱定着された画像が形成される。以下、「静電荷像現像用トナー」を単に「トナー」ともいい、「トナー像や当該トナー像が熱定着された画像」を「定着画像」ともいう。
【０００４】
定着画像には、より高品質なものが求められ、当該定着画像の画像品位や耐久性を向上させるためには、ポストプレス加工を施すことが一般的である。従来、ポストプレス加工を施す前に定着画像に表面処理を施して定着画像の表面改質処理を行っていた。これにより、ポストプレス加工を施しやすい、高品質な定着画像を形成していた。
【０００５】
ポストプレス加工としては、例えばニス加工、ラミネート加工、糊加工、及び箔等の加飾剤を供給する加工等が挙げられる。そして、当該ポストプレス加工を施しやすい、高品質な定着画像を形成するための技術が開示されている。
【０００６】
例えば特許文献１に開示される技術では、ポストプレス加工を施す前に、定着画像に放電処理（プラズマ）を行い、当該定着画像の水接触角を９０度以下にして定着画像の表面処理を行うことで高品質な定着画像を形成している。そして、当該定着画像は、ニス等の液状物質の塗布性に優れる。
【０００７】
しかしながら、当該技術によって形成された定着画像に塗布されたニス等の液状物質は、当該定着画像との接着性に劣ることから改善の余地が残されていた。
【先行技術文献】
【特許文献】
【０００８】
特開２０１１－５９５７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、固体及び液体には有限の表面エネルギーが存在しており、当該有限の表面エネルギーが、変形や亀裂等の力学的仕事に影響を与え、また、酸化や汚染等の化学的反応として消費される。そして、上記の定着画像の表面エネルギーは、当該定着画像に対するニス等の液状物質の塗布性や当該ニス等の液状物質の塗布後の定着画像との接着性と密接に関連している。以下、「ニス等の液状物質」を単に「液状体」ともいう。
【００１０】
なお、本明細書において「塗布性」とは、定着画像に対する液状体の濡れ性の度合いをいうものとする。また、「接着性」とは、定着画像に対して液状体を塗布した後の当該液状体の接着の度合いをいうものとする。また、「液状体」には、流動性が低く、半固体状であるものが含まれるものとする。半固体状のものとしては、例えば接着剤等が挙げられる。したがって、「液状体」の定義には、「ニス等の液状物質」だけでなく、「接着剤等の半固体状のもの」も含まれるものとする。
（【００１１】以降は省略されています）

関連特許
