公開番号2025178823
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085651
出願日2024-05-27
発明の名称光学装置及びその組み立て方法
出願人コニカミノルタ株式会社
代理人個人
主分類G01J 3/50 20060101AFI20251202BHJP(測定;試験)
要約【課題】第1プリズムと第2プリズムを近接位置に確実に配置し保持でき、かつ両プリズムの接触による破損の恐れを少なくできる光学装置及びその組み立て方法を提供する。

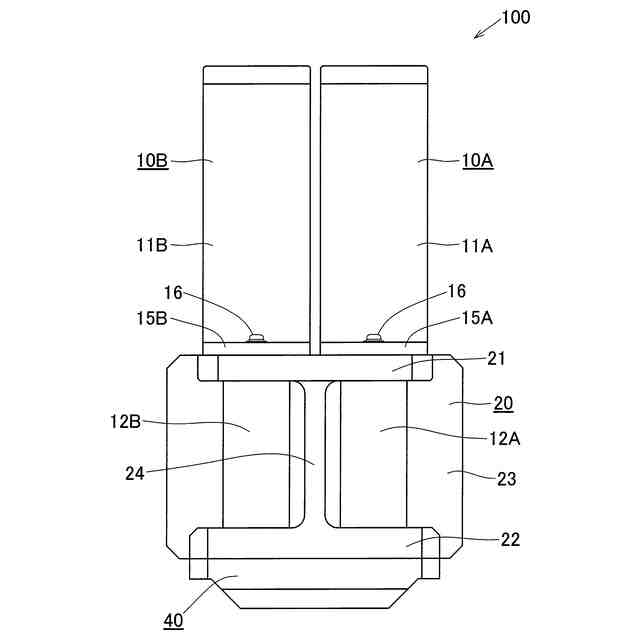

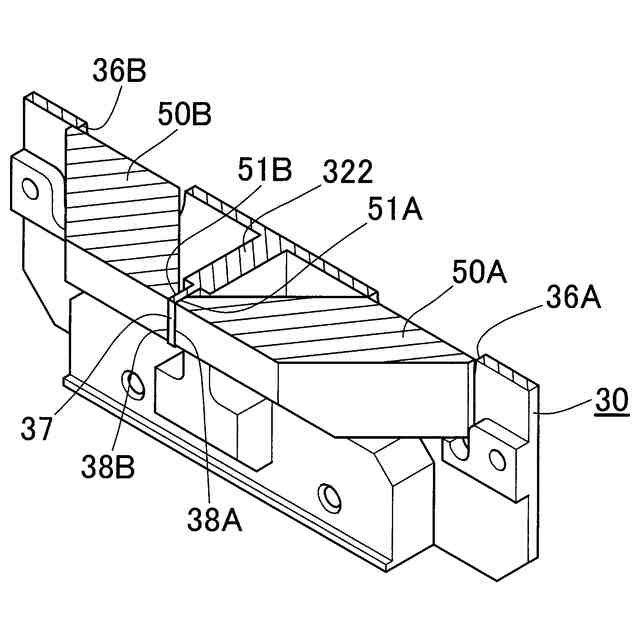

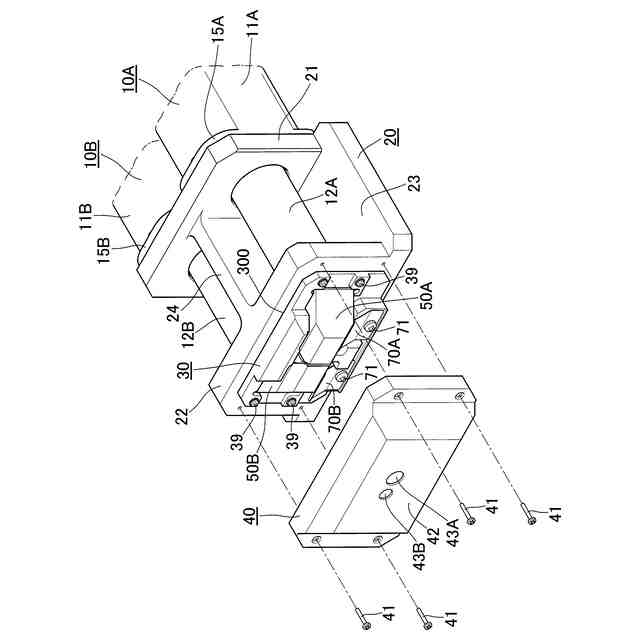

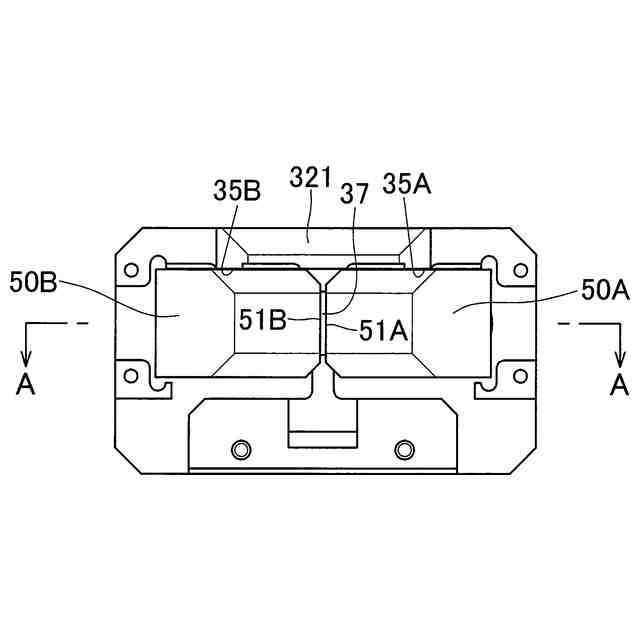

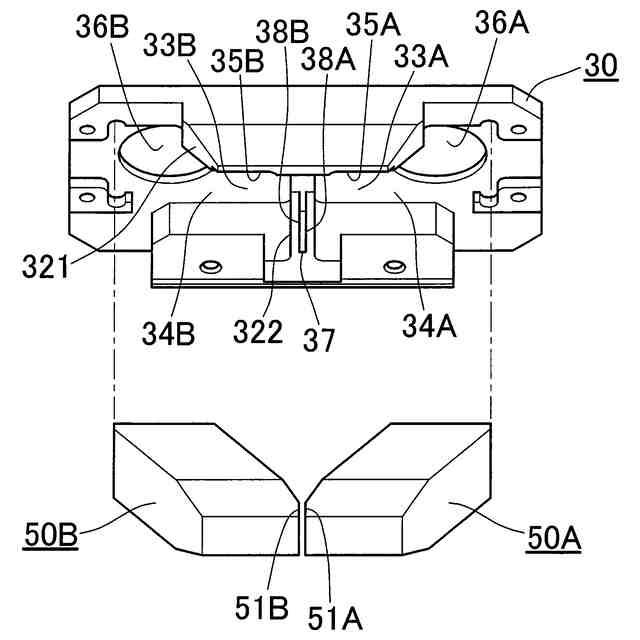

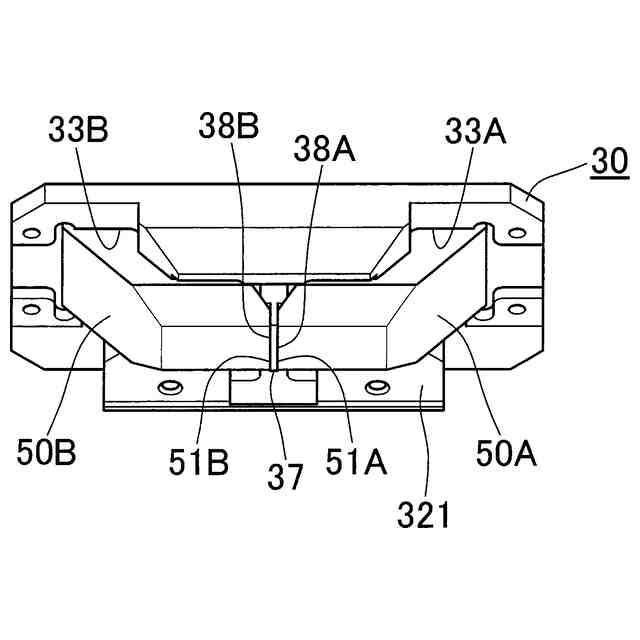

【解決手段】第1プリズム50Aは、第2プリズム50B側に第1光軸AX1に略平行な第1平面51Aを有し、第2プリズム50Bは、第1プリズム50A側に第2光軸AX2に略平行な第2平面51Bを有し、第1平面51Aと第2平面51Bが間隔規定部材37へ当接されることにより、第1平面51Aと第2平面51Bの間隔が規定された状態で、第1プリズム50Aと第2プリズム50Bがプリズムホルダー30に固定されている。
【選択図】図2
特許請求の範囲【請求項１】
被測定物の第１部位からの光を受けるための第１測光部と、
前記第１部位からの光を前記第１測光部に集光するための最も物体側のレンズである第１レンズ、および、前記第１部位からの光を偏向させて、前記第１レンズに導く第１プリズムを有する第１光学ユニットと、
前記被測定物の第２部位からの光を受けるための第２測光部と、
前記第２部位からの光を前記第２測光部に集光するための最も物体側のレンズである第２レンズ、および、前記第２部位からの光を偏向させて、前記第２レンズに導く第２プリズムを有する第２光学ユニットと、
前記第１プリズムと前記第２プリズムを固定するプリズムホルダーを備え、
前記被測定物から前記第１プリズムに至る前記第１光学ユニットの第１光軸と、前記被測定物から前記第２プリズムに至る前記第２光学ユニットの第２光軸とが略平行である光学装置であって、
前記第１プリズムは、前記第２プリズム側に前記第１光軸に略平行な第１平面を有し、
前記第２プリズムは、前記第１プリズム側に前記第２光軸に略平行な第２平面を有し、
前記第１平面と第２平面が間隔規定部材へ当接されることにより、前記第１平面と第２平面の間隔が規定された状態で、前記第１プリズムと第２プリズムが前記プリズムホルダーに固定されていることを特徴とする光学装置。
続きを表示（約 870 文字）【請求項２】

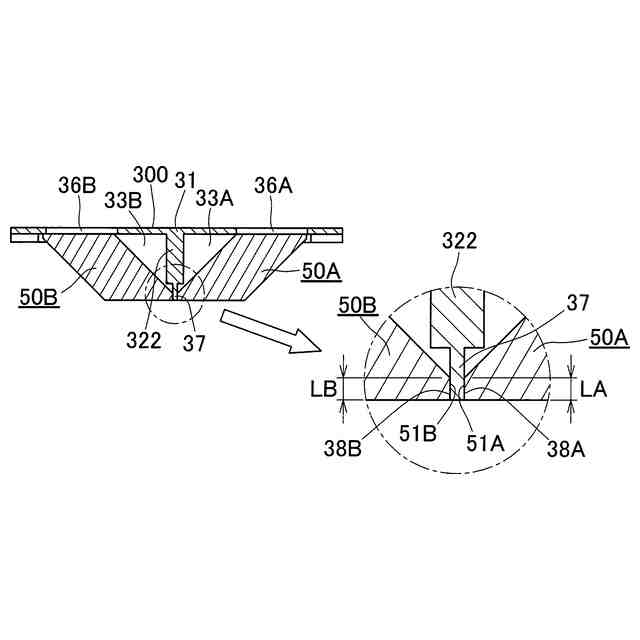

前記第１の平面の前記第１光軸方向の長さ、及び前記第２の平面の前記第２光軸方向の長さが、それぞれ0.5～5.0mmに設定されている請求項１に記載の光学装置。
【請求項３】
前記間隔規定部材は前記プリズムホルダーと一体に設けられている請求項１または２に記載の光学装置。
【請求項４】
前記間隔規定部材は前記プリズムホルダーとは別体で形成され、前記第１プリズムと第２プリズムが前記プリズムホルダーに固定された状態では取り外されている請求項１または２に記載の光学装置。
【請求項５】
前記プリズムはガラス材料からなる請求項１または２に記載の光学装置。
【請求項６】
前記プリズムホルダーは金属材料からなる請求項１または２に記載の光学装置。
【請求項７】

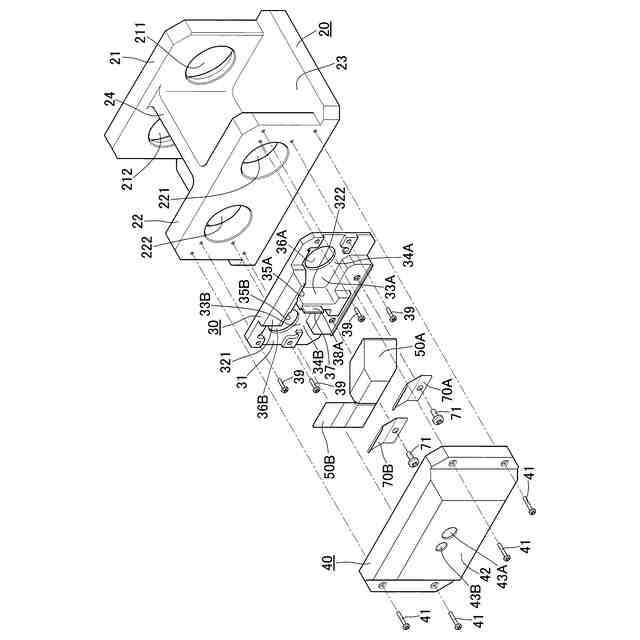

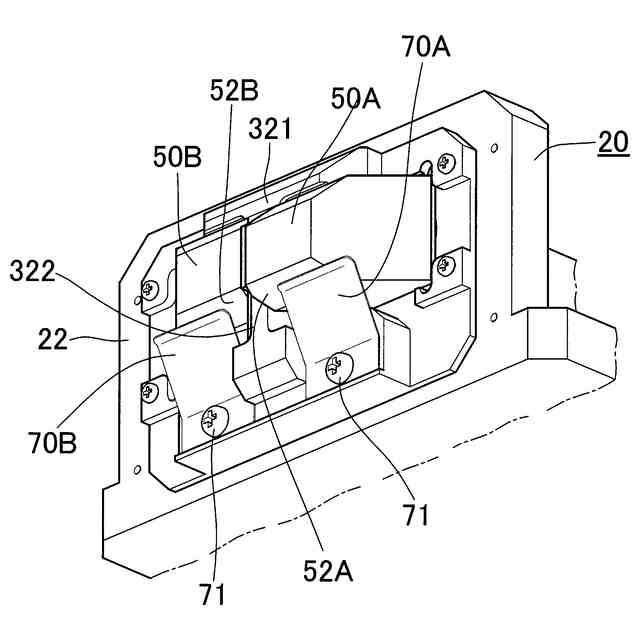

前記第１プリズムと前記第２プリズムは、プリズム押さえ部材によって前記プリズムホルダーに固定されている請求項１または２に記載の光学装置。
【請求項８】
前記プリズムホルダーは、前記第１及び第２プリズムと前記第１及び第２レンズとの間に位置し、前記第１及び第２光軸の方向に対して垂直な第１当接部を有すると共に、前記第１面から前記第１及び第２プリズムの側に前記第１及び第２光軸と平行に延びた第２当接部を有し、
前記第１及び第２プリズムは、それぞれ、前記プリズム押さえ部材の加圧力によって、前記第１当接部と第２当接部の両方に当接した状態で、前記プリズムホルダーに固定されている請求項７に記載の光学装置。
【請求項９】
前記プリズム押さえ部材は、前記第１及び第２プリズムの傾斜面を加圧する請求項８に記載の光学装置。
【請求項１０】
前記第１レンズが固定された第１鏡胴と前記第２レンズが固定された第２鏡胴を有し、
前記第１鏡胴と前記第２鏡胴は、１つの鏡胴ホルダーで保持される請求項１または２に記載の光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、ディスプレイ等の被測定物からの光を受光して色や輝度等を測定する光学装置、及びこの光学装置の組み立て方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、ディスプレイの分野において、Under Screen Camera（ＵＳＣ）と呼ばれる技術が開発されている。ＵＳＣは、ディスプレイの背面にカメラモジュールを配置する技術である。この技術は、Under Display Cameraと呼ばれることもある。
【０００３】
ＵＳＣを採用したデバイスは、ディスプレイ越しにカメラを視認しづらい構成を有している。このようなデバイスでは、カメラと重なるディスプレイの部分（ＵＳＣ部と呼ぶ）が、カメラと重なっていないディスプレイの通常の部分（以下では通常部と称する）の構造とは異なる構造を有する。したがってディスプレイのγ調整では、ＵＳＣ部と通常部との各々に対してγ調整が必要である。
【０００４】
さらに、タクトタイムを短縮するために、ＵＳＣ部と通常部との各々の輝度を同時に計測したいという要望がある。しかしながら、ディスプレイの面内には発光分布がある。このため、計測の対象となる通常部は、ＵＳＣ部にできるだけ近接した部位であることが望ましい。このような事情により、ＵＳＣ部と通常部との間の間隔が例えば10mmといった、近接した２つの部位の輝度を同時に計測することが求められている。
【０００５】
上述の要望に応える技術として、プリズムを用いて近接した２つの部位の輝度を測定する光学装置が特許文献１に開示されている。
【０００６】
この光学装置は、測光部と、第１光学ユニットと、測光部と、第２光学ユニットとを備える。第１光学ユニットは、最も物体側の第１レンズ、および、第１部位からの光を偏向させて第１レンズに導く第１プリズムを有する。第２光学ユニットは、最も物体側の第２レンズ、および、第２部位からの光を偏向させて、第２レンズに導く第２プリズムを有する。被測定物から第１プリズムに至る第１光学ユニットの第１光軸と、被測定物から第２プリズムに至る第２光学ユニットの第２光軸とが略平行であり、かつ、第１光軸と第２光軸との間の間隔が、第１レンズの中心と第２レンズの中心との間の距離よりも小さい、というものである。
【先行技術文献】
【特許文献】
【０００７】
国際公開第２０２２／０３０２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述の特許文献１では、第１プリズムと第２プリズムを最適位置にどのようにして近接配置しかつ保持するのかについては記載されていない。
【０００９】
また、第１プリズムと第２プリズムを近接配置するときに、両プリズムの対向する鋭角の角部（エッジ部）が接触して、プリズムが破損しやすいという課題もある。
【００１０】
この発明は、第１プリズムと第２プリズムを近接位置に確実に配置し保持でき、かつ両プリズムの接触による破損の恐れを少なくできる光学装置及びその組み立て方法の提供を目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
