公開番号2025179316
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024085986
出願日2024-05-28
発明の名称消火栓装置
出願人能美防災株式会社
代理人個人
主分類A62C 35/20 20060101AFI20251203BHJP(人命救助;消防)
要約【課題】消火栓装置の正面で発生した火災に対し、迅速に消火を開始できる消火栓装置を提供する。
【解決手段】本発明に係る消火栓装置1は、消火用ホース7と、消火用ホース7を収容する筐体3を有するものであって、消火用ホース7に消火水を供給する給水配管25における消火栓弁27の一次側から分岐した分岐配管33と、分岐配管33の経路中に設けられた感熱開放継手35と、分岐配管33における感熱開放継手35の二次側に設けられ、分岐配管33から供給された消火水を筐体3の前方に向けて放出する固定ノズル37と、を備え、感熱開放継手35は、平常時には前記経路を閉鎖し、筐体3の正面やその近傍で火災が発生した際には該火災の熱によって固定ノズル37側に水が流れるよう前記経路を開放することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
消火用ホースと、該消火用ホースを収容する筐体を有する消火栓装置であって、
前記消火用ホースに消火水を供給する給水配管における消火栓弁の一次側から分岐した分岐配管と、
該分岐配管の経路中に設けられた感熱開放継手と、
前記分岐配管における前記感熱開放継手の二次側に設けられ、該分岐配管から供給された消火水を前記筐体の前方に向けて放出する固定ノズルと、を備え、
前記感熱開放継手は、平常時には前記経路を閉鎖し、前記筐体の正面やその近傍で火災が発生した際には該火災の熱によって前記固定ノズル側に水が流れるよう前記経路を開放することを特徴とする消火栓装置。
続きを表示（約 390 文字）【請求項２】
前記筐体の前面パネル、又は前面パネルに設けられた扉体に形成された開口窓部を備え、前記開口窓部から前記固定ノズルが消火水を放出することを特徴とする請求項１に記載の消火栓装置。
【請求項３】
前記開口窓部を塞ぐ蓋部材をさらに備え、該蓋部材は、前記固定ノズルから放出された消火水の水圧によって開放するように設けられていることを特徴とする請求項２に記載の消火栓装置。
【請求項４】
前記固定ノズルからの放水を検知し、前記給水配管に消火水を送水するポンプを起動させるポンプ起動手段と、をさらに備えたことを特徴とする請求項１乃至３のいずれか一項に記載の消火栓装置。
【請求項５】
前記蓋部材の開放を検知し、前記給水配管に消火水を送水するポンプを起動させるポンプ起動手段と、をさらに備えたことを特徴とする請求項３に記載の消火栓装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高速自動車道路等のトンネル等に設置される消火栓装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
高速自動車道路等のトンネルには、例えば特許文献１に開示されるような消火栓装置が設置されている。従来の消火栓装置について図６、図７を用いて具体的に説明する。
図６は、トンネルに設置される従来の消火栓装置５９の一例を示した正面図である。

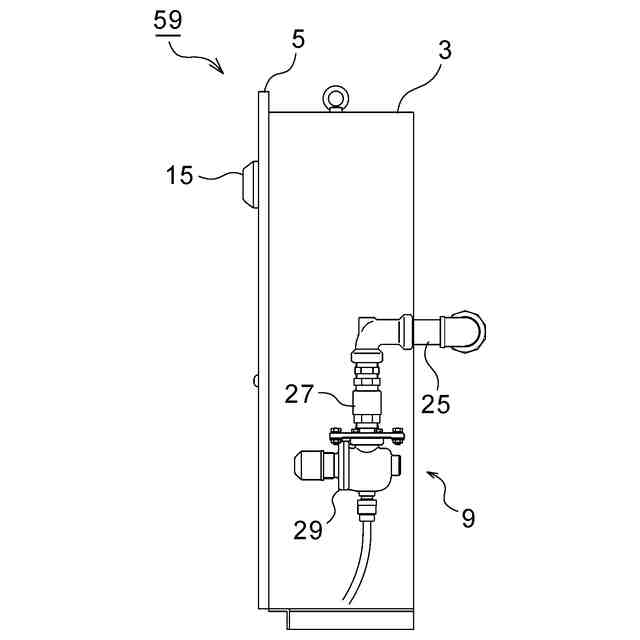

図７は、図６に示した消火栓装置５９の側面図である。図７では、便宜上、内部の配管系統を実線で示している。
【０００３】
従来の消火栓装置５９は、図６、図７に示すように、先端にノズルを有する消火用ホース７（一部のみ図示）と、消火用ホース７を収容する筐体３と、筐体３の前面に設けられた前面パネル５を備えている。
また、筐体３内には、給水配管２５、消火栓弁２７、自動調圧弁２９などを有する配管系統９が設けられている。給水配管２５は、一端側が消火用ホースの基端側と接続され、他端側がトンネル２１内に配設された給水本管２３から分岐した立上り管３１（図８参照）に接続されている。
前面パネル５における消火用ホース７及び配管系統９に面する位置には開口部が設けられており、該開口部には、消火栓扉１１が開閉可能に設けられている。
【０００４】
このような従来の消火栓装置５９では、消火活動者が消火栓扉１１を開放して、消火栓扉１１の内側に保持されているノズルを取り出し、消火用ホース７を引き出しながら消火活動に適した場所に移動し、ノズルに設けられた操作部を操作して消火栓弁２７を開放して放水を行っていた。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－３６９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述した従来の消火栓装置５９は、例えば図８に示すように、トンネル２１の側壁に50mの間隔を設けて設置される。トンネル２１内で車両火災が発生した際には、火災に最も近い消火栓装置５９から消火用ホース７を引き出して消火活動が行われる。
【０００７】
しかし、図８の火災Fのように、消火栓装置５９の正面で車両火災が発生した場合、火災に最も近い消火栓装置５９の付近は高温になるため、人が近づくことができない。したがって、50m離れた隣接する消火栓装置５９から消火用ホース７を引き出す必要があり、消火開始までに時間を要するという問題があった。
また、消火開始に時間を要すると、火災に近い消火栓装置５９の損傷が大きくなり、消火栓装置５９を交換する必要が生じて、大きなコストがかかっていた。
【０００８】
本発明は、上記のような課題を解決するためになされたものであり、消火栓装置の正面やその近傍で発生した火災に対し、迅速に消火を開始でき、また、消火栓装置を火災から保護することができる消火栓装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）本発明に係る消火栓装置は、消火用ホースと、該消火用ホースを収容する筐体を有するものであって、
前記消火用ホースに消火水を供給する給水配管における消火栓弁の一次側から分岐した分岐配管と、
該分岐配管の経路中に設けられた感熱開放継手と、
前記分岐配管における前記感熱開放継手の二次側に設けられ、該分岐配管から供給された消火水を前記筐体の前方に向けて放出する固定ノズルと、を備え、
前記感熱開放継手は、平常時には前記経路を閉鎖し、前記筐体の正面やその近傍で火災が発生した際には該火災の熱によって前記固定ノズル側に水が流れるよう前記経路を開放することを特徴とするものである。
【００１０】
（２）また、上記（１）に記載のものにおいて、前記筐体の前面パネル、又は前面パネルに設けられた扉体に形成された開口窓部を備え、前記開口窓部から前記固定ノズルが消火水を放出することを特徴とするものである。
（【００１１】以降は省略されています）
