公開番号2025178617
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085327
出願日2024-05-27
発明の名称電子装置
出願人日機装株式会社
代理人弁理士法人平田国際特許事務所
主分類H10H 20/00 20250101AFI20251202BHJP()
要約【課題】実装基板に実装された複数の電子部品のそれぞれの検査が可能な電子装置を提供する。
【解決手段】電子装置1は、配線パターン22を有する実装基板2と、実装基板2に実装され、配線パターン22を介して直列に接続された複数の電子部品と、を備える。配線パターン22は、複数の電子部品が直列に接続された直列経路部10における各電子部品の両側に形成され、各電子部品を検査するためのプローブ11が当接される複数の検査用パッド221,222,223d～223fを有する。
【選択図】図1
特許請求の範囲【請求項１】
配線パターンを有する実装基板と、
前記実装基板に実装され、前記配線パターンを介して直列に接続された複数の電子部品と、を備え、
前記配線パターンは、前記複数の電子部品が直列に接続された直列経路部における前記各電子部品の両側に形成され、前記各電子部品を検査するためのプローブが当接される複数の検査用パッドを有する、
電子装置。
続きを表示（約 640 文字）【請求項２】
前記電子部品は、発光素子である、
請求項１に記載の電子装置。
【請求項３】
前記複数の検査用パッドは、前記配線パターンにおける前記複数の電子部品がそれぞれ実装される複数箇所の実装領域のうちのいずれかの実装領域から、その実装領域と隣り合う実装領域が位置する側とは異なる側に突出するよう形成された突出パッドを有する、
請求項１に記載の電子装置。
【請求項４】
前記複数の電子部品は、４つであるとともに縦横に並んで配置されている、
請求項３に記載の電子装置。
【請求項５】
前記配線パターンは、前記直列経路部における前記４つの電子部品の両側のそれぞれに形成されるとともにそれぞれ縦方向に長い２つの縦パッドを有し、
横方向における前記２つの縦パッドの間に、前記４つの電子部品が配されている、
請求項４に記載の電子装置。
【請求項６】
前記複数の突出パッドのそれぞれは、４箇所の前記実装領域のうちのいずれかの実装領域から、その実装領域と前記縦方向に隣り合う実装領域と反対側に突出するよう形成されている、
請求項５に記載の電子装置。
【請求項７】
前記横方向における前記２つの縦パッドの間であって、前記縦方向における前記４つの電子部品の一方側に、前記実装基板に実装された第２電子部品を更に有する、
請求項５に記載の電子装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、配線パターンを有する実装基板と、実装基板に実装された複数の発光素子とを有する発光モジュールが開示されている。特許文献１に記載の発光モジュールにおいて、配線パターンには、発光モジュールの電気的な特性の検査のためのパッドが形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７４６０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の発光モジュールにおいて、発光素子は複数存在するが、検査用のパッドは２箇所のみであり、複数の発光素子のそれぞれについての検査を行うことはできない。
【０００５】
本発明は、前述の事情に鑑みてなされたものであり、実装基板に実装された複数の電子部品のそれぞれの検査が可能な電子装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、前記の目的を達成するため、配線パターンを有する実装基板と、前記実装基板に実装され、前記配線パターンを介して直列に接続された複数の電子部品と、を備え、前記配線パターンは、前記複数の電子部品が直列に接続された直列経路部における前記各電子部品の両側に形成され、前記各電子部品を検査するためのプローブが当接される複数の検査用パッドを有する、電子装置を提供する。
【発明の効果】
【０００７】
本発明によれば、実装基板に実装された複数の電子部品のそれぞれの検査が可能な電子装置を提供することが可能となる。
【図面の簡単な説明】
【０００８】
実施の形態における、電子装置の平面図である。

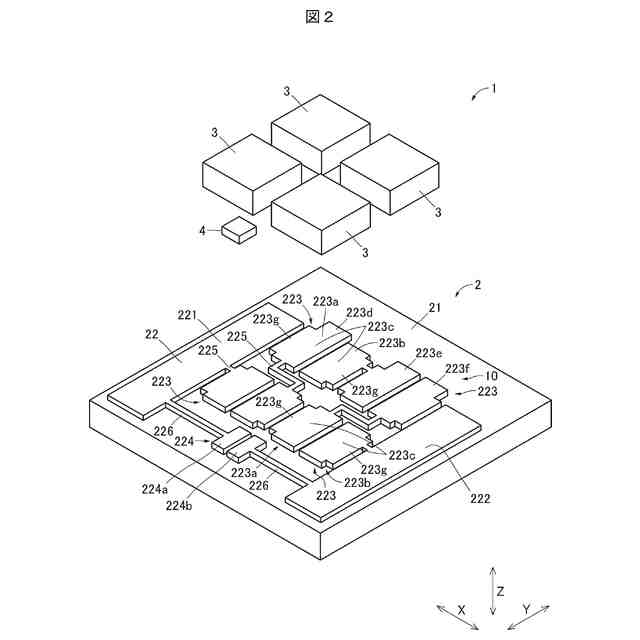

実施の形態における、電子装置の分解斜視図である。
実施の形態における、実装基板の平面図である。
実施の形態における、電子装置の模式的な回路図である。

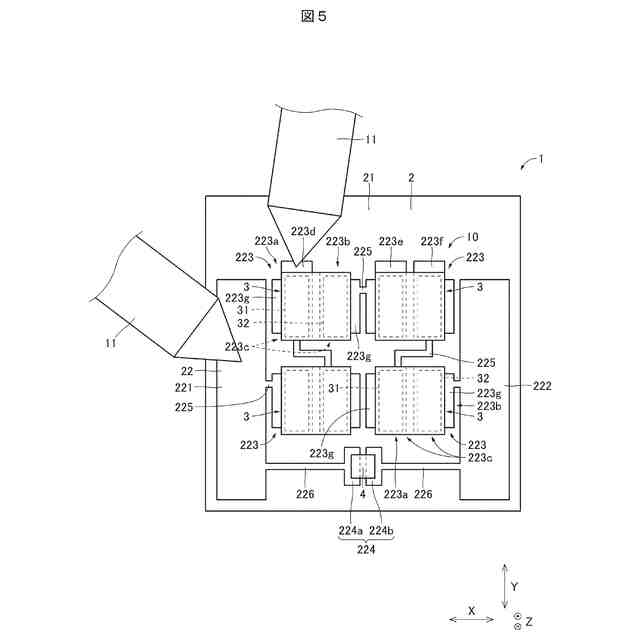

実施の形態における、電子装置の検査方法を示す第１図である。
実施の形態における、電子装置の検査方法を示す第２図である。

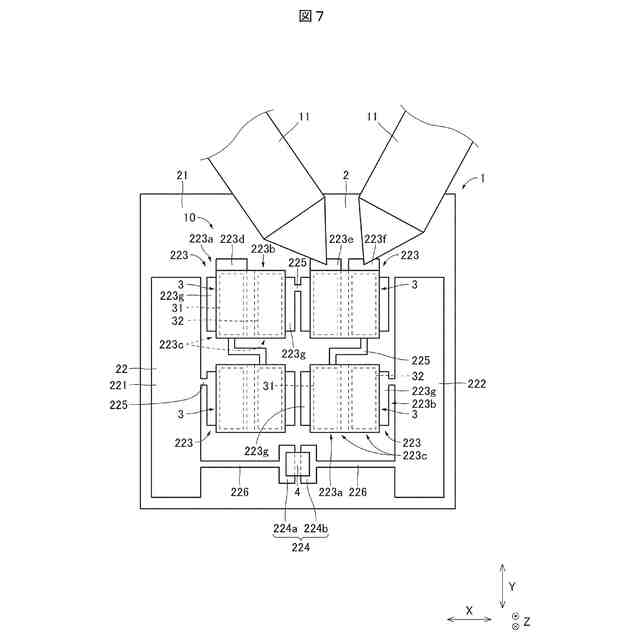

実施の形態における、電子装置の検査方法を示す第３図である。
実施の形態における、電子装置の検査方法を示す第４図である。
【発明を実施するための形態】
【０００９】
［実施の形態］
本発明の実施の形態について、図１乃至図８を参照して説明する。なお、以下に説明する実施の形態は、本発明を実施する上での好適な具体例として示すものであり、技術的に好ましい種々の技術的事項を具体的に例示している部分もあるが、本発明の技術的範囲は、この具体的態様に限定されるものではない。
【００１０】
図１は、本形態における電子装置の平面図である。図２は、電子装置の分解斜視図である。図３は、実装基板２の平面図である。図３においては、発光素子３及び保護素子４の外形位置を二点鎖線で表している。図４は、電子装置の模式的な回路図である。
（【００１１】以降は省略されています）
