公開番号2025176569
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082813
出願日2024-05-21
発明の名称昇降ラック、及び、昇降ラックセット
出願人株式会社大林組
代理人個人,個人
主分類B66F 7/02 20060101AFI20251127BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】エレベータを効率的に利用できるようにすることができる。

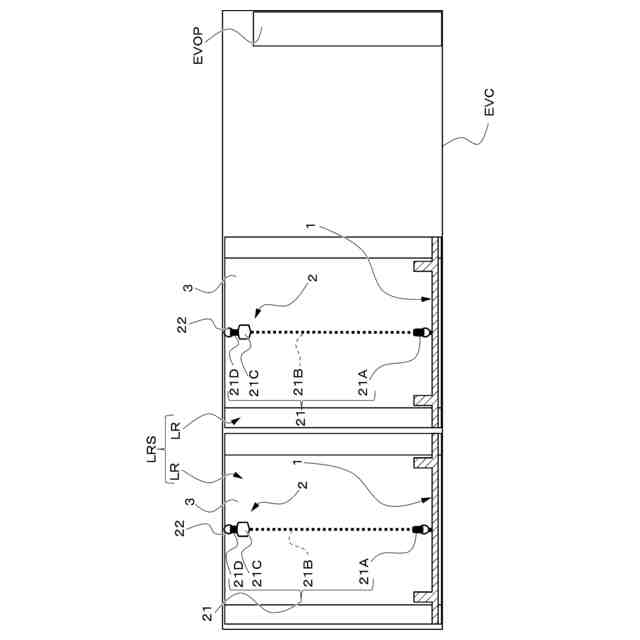

【解決手段】本開示の昇降ラックLRは、エレベータEV内に撤去可能に設置される昇降ラックLRであって、昇降ラックLRは、積載部1と、積載部1を昇降させる昇降部2と、積載部1の動きを昇降方向にガイドするガイド部3と、を備えている。そして、例えば、昇降部2は、複数のチェーンブロック21を備え、ガイド部3は、エレベータEVの天井側で離間して設けられ、対応するチェーンブロック21をエレベータEVの天井側に取り付ける天井側取付部を備えている。

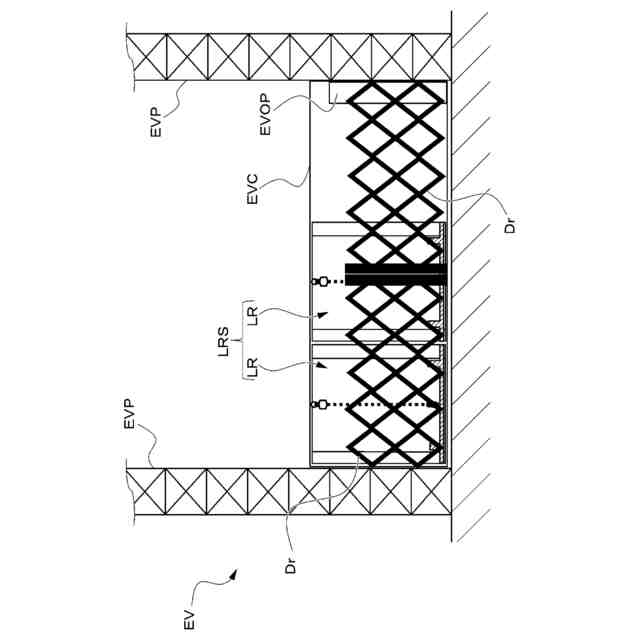

【選択図】図2
特許請求の範囲【請求項１】
エレベータ内に撤去可能に設置される昇降ラックであって、
前記昇降ラックは、
積載部と、
前記積載部を昇降させる昇降部と、
前記積載部の動きを昇降方向にガイドするガイド部と、を備えている昇降ラック。
続きを表示（約 750 文字）【請求項２】
前記昇降部は、複数のチェーンブロックを備え、
前記ガイド部は、前記エレベータの天井側で離間して設けられ、対応する前記チェーンブロックを前記エレベータの天井側に取り付ける天井側取付部を備えている請求項１に記載の昇降ラック。
【請求項３】

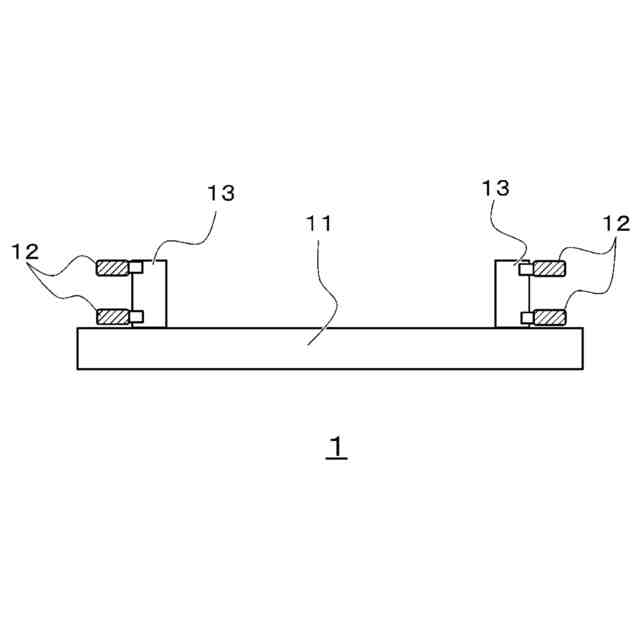

前記ガイド部は、前記積載部を昇降方向にガイドする複数のガイド溝を備え、
前記積載部は、
積載台と、
前記積載台に対して回転可能に設けられ、対応する前記ガイド溝に挿入されるローラと、を備え、
前記ローラが、前記積載台に対して、対応する前記ガイド溝毎に前記ガイド溝に沿って離間して複数設けられている請求項２に記載の昇降ラック。
【請求項４】
前記積載部は、
前記積載台に設けられ、対応する前記チェーンブロックを前記積載台に取り付ける積載台取付部と、
前記積載台に形成され、前記積載台取付部を収容する収容凹部と、
前記収容凹部内に固定され、前記積載台取付部を前記積載台に対して回動可能に取り付ける回動取付部と、を備えている前記請求項３に記載の昇降ラック。
【請求項５】

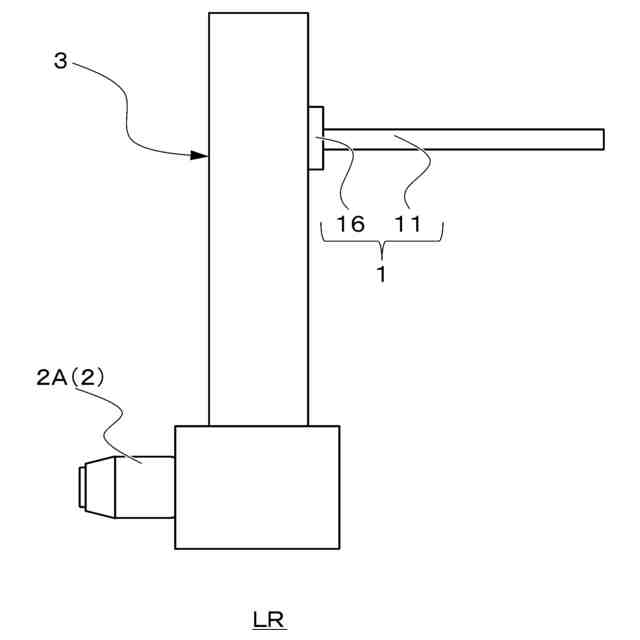

前記積載部は、前記ガイド部に設けられ、昇降方向に可動する可動部を備え、
前記昇降部は、前記ガイド部に設けられ、昇降方向に前記可動部を可動させる駆動機構を備えている請求項１に記載の昇降ラック。
【請求項６】
エレベータ内に撤去可能に設置される昇降ラックセットであって、
前記昇降ラックセットは、複数の昇降ラックを備え、
前記昇降ラックが、請求項１から請求項５のいずれか１項に記載の昇降ラックから選ばれる昇降ラックセット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、エレベータ内に撤去可能に設置される昇降ラック、及び、昇降ラックセットに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、建築物の工事現場では、建築物の階層を移動するための工事用エレベータ（仮設エレベータ）が設置され、資機材等の搬送が行われる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－３９２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、資機材等の外形によっては、仮設エレベータの最大積載重量に達していないにもかかわらず、それ以上、資機材等を載せることができない場合がある。
【０００５】
そうすると、重量的には、仮設エレベータに、さらに、別の資機材等を載せることが可能であるにもかかわらず、仮設エレベータを稼働させることになり、仮設エレベータによる効率的な資機材等の運搬が行えない。
【０００６】
例えば、それほど重量のない長尺物の資機材の場合、その資機材を仮設エレベータに載せても仮設エレベータの最大積載重量には至らない。
【０００７】

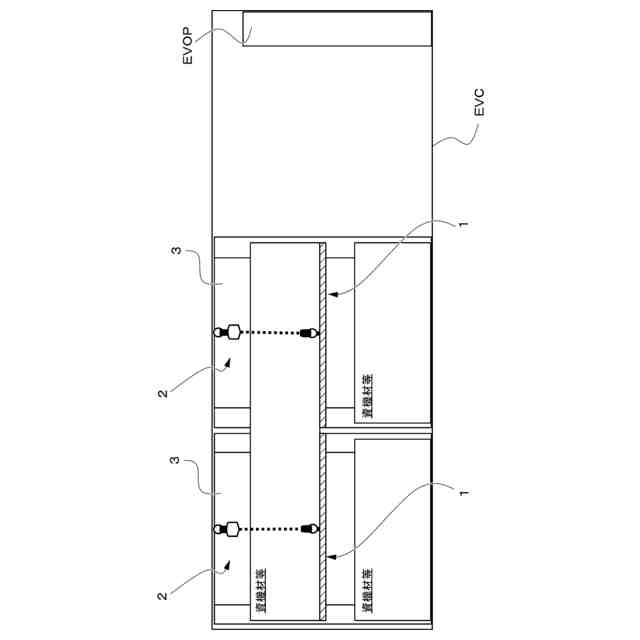

しかしながら、例えば、一例として、その長尺物の資機材等が、その上に別の物を置いてはいけない資機材等の場合、仮設エレベータの上側に、資機材等を配置可能な空間が残っていたとしても、長尺物の資機材等の上に、別の資機材を重ねて載せることができないため、それ以上、仮設エレベータに、別の資機材等を載せることができないことがある。
【０００８】
また、外形が積み重ねやすい外形である資機材等であれば、重ねて配置することで、無駄な空間を残さないように、仮設エレベータに載せることができるが、積み重ねると荷崩れを起こすような外形の資機材等の場合には、安全面の問題で仮設エレベータの上側に、資機材等を配置可能な空間が残っていたとしても、その空いている空間に、積み重ねるように、別の資機材等を配置できない場合もある。
【０００９】
このような場合、重量的にも、空間的にも仮設エレベータに別の資機材等を載せる余裕があるにもかかわらず、別の資機材等を載せないまま、仮設エレベータを稼働させることになる。
【００１０】
この結果、仮設エレベータの稼働回数が多くなり、資機材等の運搬に必要な時間が多くなるといった問題がある。
（【００１１】以降は省略されています）
