公開番号2025176316
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082359
出願日2024-05-21
発明の名称油圧パワーユニット及び油圧式エレベーター
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類B66B 9/04 20060101AFI20251127BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】ポンプベースの軽量化を図ることが可能な油圧パワーユニット及び油圧式エレベーターを提供する。

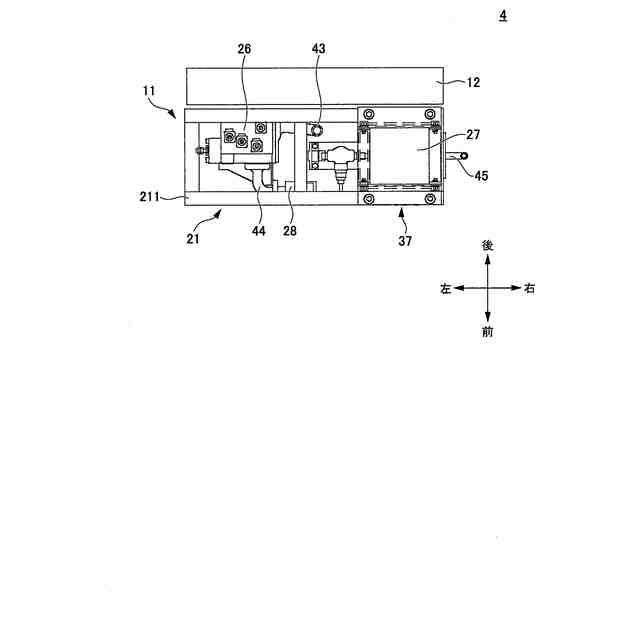

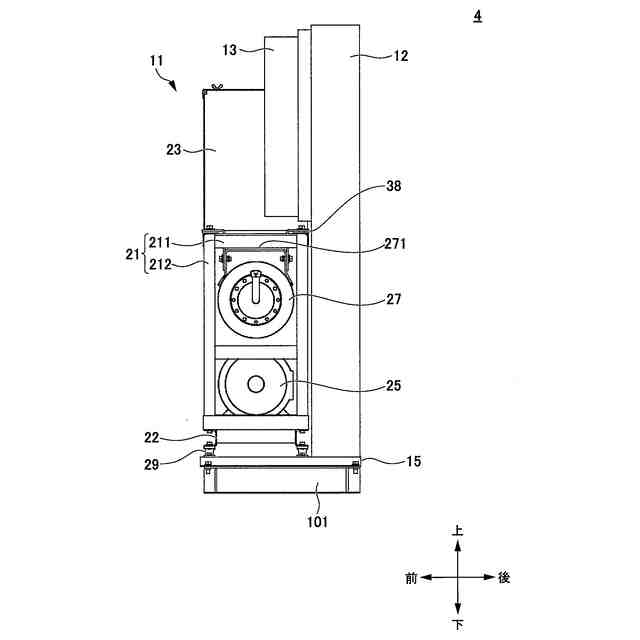

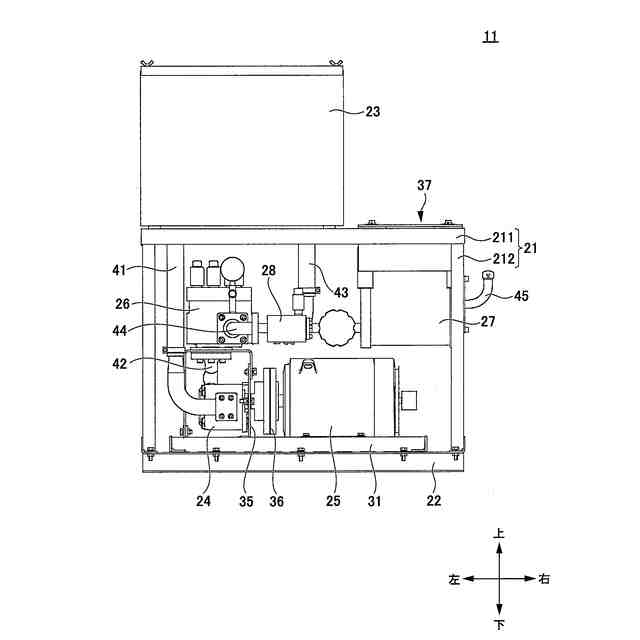

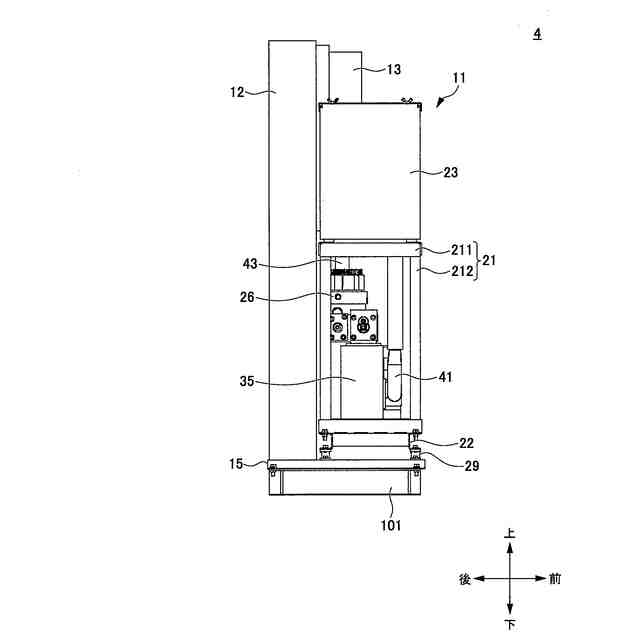

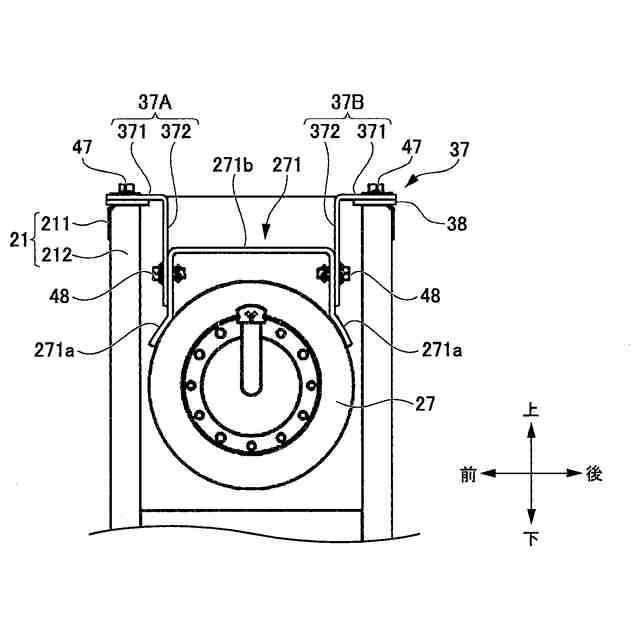

【解決手段】油圧パワーユニット11は、油圧ポンプ24と、モータ25と、ポンプベース31と、下部ベース22と、複数の防振部材29とを備える。モータ25は、油圧ポンプ24を駆動させる。ポンプベース31は、油圧ポンプ24及びモータ25を支持する。下部ベース22には、ポンプベース31が固定される。複数の防振部材29は、下部ベース22と設置場所に配置されている設置台との間に介在される。

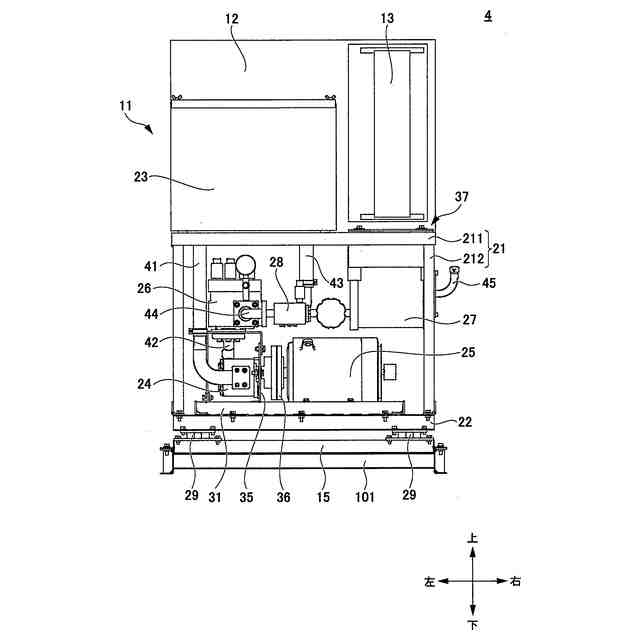

【選択図】図2
特許請求の範囲【請求項１】
油圧ポンプと、
前記油圧ポンプを駆動させるモータと、
前記油圧ポンプ及び前記モータを支持するポンプベースと、
前記ポンプベースが固定された下部ベースと、
前記下部ベースと設置場所に配置されている設置台との間に介在される複数の防振部材と、を備える
油圧パワーユニット。
続きを表示（約 760 文字）【請求項２】
前記ポンプベースは、上面が開口された箱状に形成されている
請求項１に記載の油圧パワーユニット。
【請求項３】
前記ポンプベースは、運搬用取っ手を着脱可能に取り付けるための取っ手取り付け部を有する
請求項１又は２に記載の油圧パワーユニット。
【請求項４】
前記ポンプベースは、上下方向から見た形状が長方形であり、
前記取っ手取り付け部は、前記ポンプベースにおける２つの短辺を形成する側壁に形成されている
請求項３に記載の油圧パワーユニット。
【請求項５】
前記油圧ポンプが送る作動油の流量を制御する制御弁と、
前記ポンプベースに固定され、前記油圧ポンプ及び前記制御弁を支持するポンプブラケットと、を備え、
前記ポンプブラケットは、側方から見た形状が略四角形の枠状に形成されている
請求項１に記載の油圧パワーユニット。
【請求項６】
前記複数の防振部材と前記設置台との間に介在される連結ベースをさらに備える
請求項１に記載の油圧パワーユニット。
【請求項７】
乗りかごと、
前記乗りかごを昇降動作させる油圧ジャッキと、
前記油圧ジャッキに作動油を送る油圧パワーユニットと、を備え、
前記油圧パワーユニットは、
油圧ポンプと、
前記油圧ポンプを駆動させるモータと、
前記油圧ポンプ及び前記モータが載置されたポンプベースと、
前記ポンプベースが固定された下部ベースと、
前記下部ベースと設置場所に配置されている設置台との間に介在される複数の防振部材と、を備える
油圧式エレベーター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、油圧パワーユニット及び油圧式エレベーターに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
油圧式エレベーターは、工場、マンション、ホテル等で利用されている。油圧式エレベーターは、乗りかご等の荷重を油圧ジャッキにより支持する。油圧ジャッキは、建物の最下部に設置される。そのため、油圧式エレベーターは、建物に対する負担が少ない。また、油圧式エレベーターは、建物の上部に機械室を設置する必要がないため、建物の上部を有効に活用したり、昇降路の高さ制限に容易に対応したりすることができる。
【０００３】

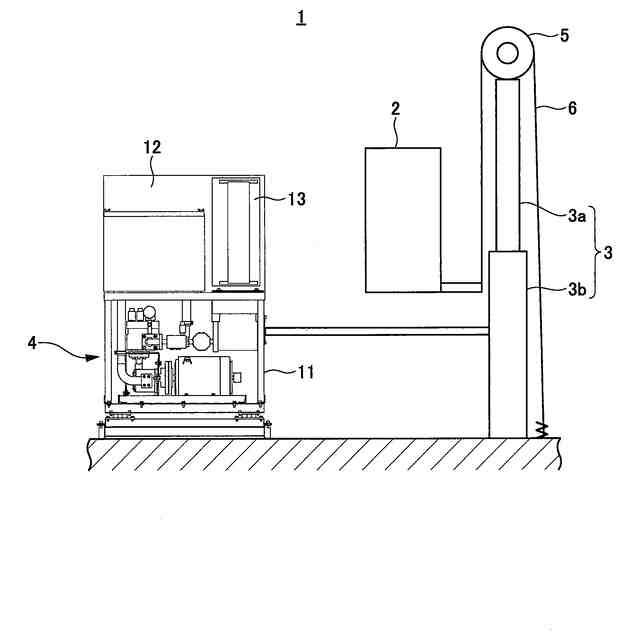

油圧式エレベーターは、乗りかごと、油圧ジャッキと、油圧パワーユニットを備える。油圧パワーユニットは、油圧ジャッキは、乗りかごを昇降動作させる。油圧パワーユニットは、作動油を油圧ジャッキに送る。油圧パワーユニットは、例えば、特許文献１に開示されている。
【０００４】
特許文献１に開示された油圧パワーユニットは、下部ベース上に載置されたフレームと、フレームの上部に配置された油タンクと、油タンクから作動油を圧送する油圧ポンプと、油圧ポンプを駆動するモータとを備えている。油圧ポンプとモータは、１つのベース（以下、「ポンプベース」とする）に載置されている。そして、ポンプベースは、下部ベース上に載置されている。
【０００５】

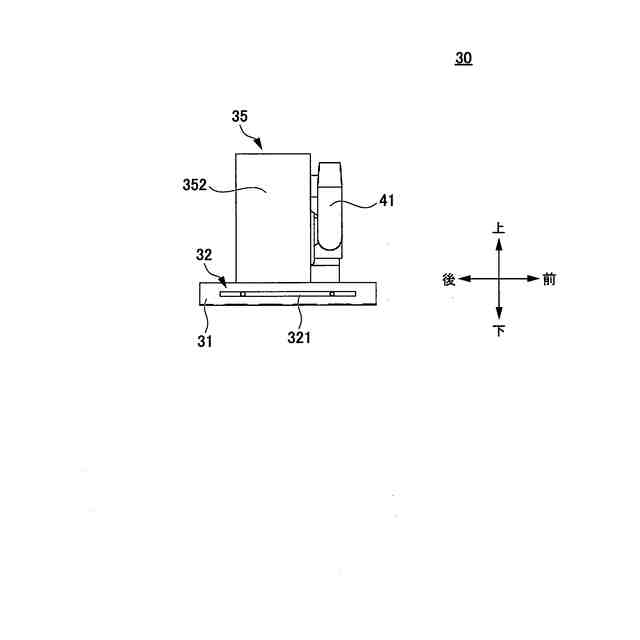

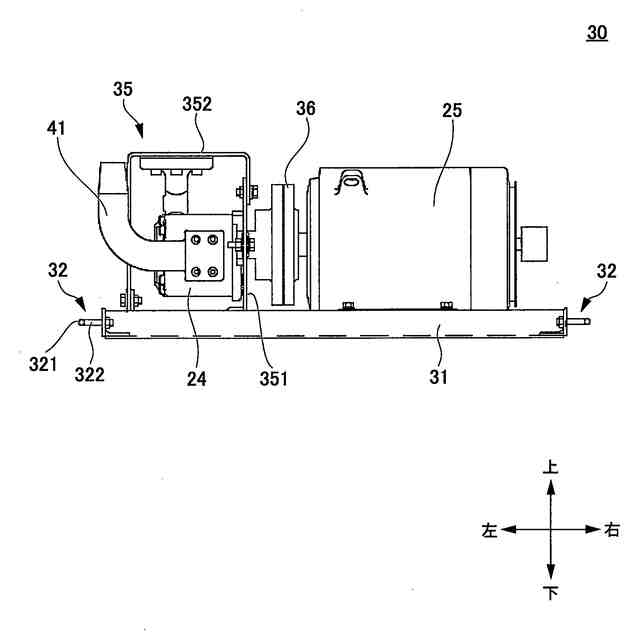

油圧ポンプとモータは、ポンプベースに固定された状態のポンプ組立体として、油圧パワーユニットを設置する建物に搬入される。そして、作業者は、建物に搬入されたポンプベースを、油圧パワーユニットの設置場所まで運ぶ。そのため、ポンプ組立体の軽量化が望まれている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－１７６０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に開示されているような油圧パワーユニットでは、ポンプベースが防振ゴムを介して下部ベース上に載置されている。そして、ポンプベースは、防振ゴムが配置されている数か所で支持（例えば、４点支持）されている。したがって、従来のポンプベースは、剛性を確保するために、十分な厚みの金属材料を用いて形成されていた。その結果、ポンプベース及びポンプ組立体の軽量化を図ることが難しかった。
【０００８】
本発明の目的は、上記の問題点を考慮し、ポンプベースの軽量化を図ることが可能な油圧パワーユニット及び油圧式エレベーターを提供することである。
【課題を解決するための手段】
【０００９】
上記課題を解決し、本発明の目的を達成するため、本発明の一側面を反映した油圧パワーユニットは、油圧ポンプと、モータと、ポンプベースと、下部ベースと、複数の防振部材とを備える。モータは、油圧ポンプを駆動させる。ポンプベースは、油圧ポンプ及びモータを支持する。下部ベースには、ポンプベースが固定される。複数の防振部材は、下部ベースと設置場所に配置されている設置台との間に介在される。
また、本発明の一側面を反映した油圧式エレベーターは、乗りかごと、乗りかごを昇降動作させる油圧ジャッキと、油圧ジャッキに作動油を送る上述の油圧パワーユニットとを備える。
【発明の効果】
【００１０】
上記構成の油圧パワーユニット及び油圧式エレベーターによれば、ポンプベースの軽量化を図ることができる。
なお、上述した以外の課題、構成および効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
