公開番号2025176176
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025154845,2023048224
出願日2025-09-18,2023-03-24
発明の名称電子時計及びソーラパネルの製造方法
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04G 19/00 20060101AFI20251126BHJP(時計)
要約【課題】より簡便かつ柔軟に太陽電池の発電電力を出力させることのできる電子時計及びソーラパネルの製造方法を提供する。
【解決手段】電子時計は、発電層(712)と、前記発電層(712)を挟む配線電極(711)及び下部電極(713)と、を有する太陽電池(71)と、太陽電池(71)の第1面の少なくとも一部に貼り合わされているラミネートフィルム(75)と、を備える。ラミネートフィルム(75)は、第1面と貼り合わされている第2面に位置し、配線電極(711)及び下部電極(713)と電気的に接続している引き出し配線(752)を有する。
【選択図】図2
特許請求の範囲【請求項１】
発電層と、前記発電層を挟む一対の電極と、を有する太陽電池と、
前記太陽電池の第１面の少なくとも一部に第２面が貼り合わされている被覆部材と、
を備え、
前記被覆部材は、
前記第２面に位置し、前記電極と電気的に接続されている引き出し配線を有し、
前記引き出し配線の第１端は、平面視で前記太陽電池と重ならない第１範囲に位置する、
前記第１面の平面視で前記発電層の外側に、前記一対の電極からそれぞれ引き出されて前記引き出し配線の前記第１端とは反対の第２端と接着される接続部を備える、
電子時計。
続きを表示（約 1,400 文字）【請求項２】
前記引き出し配線は、平面視で前記発電層と重ならない、
請求項１記載の電子時計。
【請求項３】
発電層と、前記発電層を挟む一対の電極と、を有する太陽電池と、
前記太陽電池の第１面の少なくとも一部に第２面が貼り合わされている被覆部材と、
を備え、
前記被覆部材は、
前記第２面に位置し、前記電極と電気的に接続されている引き出し配線を有し、
前記太陽電池を複数有し、
前記被覆部材は、前記第２面上に位置し前記複数の太陽電池を直列につなぐ接続配線を有する、
電子時計。
【請求項４】
第３面上に前記複数の太陽電池が位置する基体を備え、
前記複数の太陽電池は、各々扇形状を有し、前記基体上に全体で円形状に並んでおり、
前記基体は、平面視で前記円形状の範囲を内包する多角形状を有する、
請求項３記載の電子時計。
【請求項５】
回転動作可能な指針を備え、
前記指針は、表示面の一部でのみ回転動作する小針を含み、
前記複数の太陽電池は、前記小針の回転動作の範囲に対応する範囲に位置している、
請求項４記載の電子時計。
【請求項６】
被覆部材上に配線パターンを形成するステップ、
発電層と、前記発電層を挟む一対の電極と、を有する太陽電池の構造体に対し、前記配線パターンが前記一対の電極と電気的に接続されるように前記被覆部材を貼り付けるステップ、
を含み、
前記構造体は、基体を含み、
前記太陽電池は、前記基体上に位置しており、
前記基体上及び前記太陽電池上のうち少なくともいずれかには、前記一対の電極にそれぞれつながる電極が位置し、
前記配線パターンには、前記一対の電極から外部へ引き出す引き出し配線が含まれ、
前記太陽電池の第１面の少なくとも一部に前記被覆部材の第２面が貼り合わされており、
前記引き出し配線の第１端は、平面視で前記太陽電池と重ならない第１範囲に位置し、
前記第１面の平面視で前記発電層の外側に、前記一対の電極からそれぞれ引き出されて前記引き出し配線の前記第１端とは反対の第２端と接着される接続部を備え、
前記被覆部材の貼り付けでは、前記引き出し配線の一端を導電性接着剤により前記一対の電極にそれぞれつながる前記電極に接着する、
ソーラパネルの製造方法。
【請求項７】
前記配線パターンは、導電性ペーストにより形成される、
請求項６記載のソーラパネルの製造方法。
【請求項８】
被覆部材上に配線パターンを形成するステップ、
発電層と、前記発電層を挟む一対の電極と、を有する太陽電池の構造体に対し、前記配線パターンが前記一対の電極と電気的に接続されるように前記被覆部材を貼り付けるステップ、
を含み、
前記太陽電池の第１面の少なくとも一部に前記被覆部材の第２面が貼り合わされており、
前記太陽電池を複数有し、
前記被覆部材は、前記第２面上に位置し前記複数の太陽電池を直列につなぐ接続配線を有する、
ソーラパネルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、電子時計及びソーラパネルの製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
太陽電池を備える電子時計は、太陽電池の発電による電力を蓄えて長時間継続的に動作することができる。電子時計では、太陽電池の電極に対して接続する取り出し配線を経て、バッテリなどに電力が供給される。
【０００３】
小型の電子時計内で電力を取り出す構造は、破損、断線が生じやすく耐久性に問題がある。特許文献１、２には、確実に電力を取り出す構造が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－７６５６０号公報
平７－２８７０８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の構造は、電子時計の形状やサイズなどに応じてオーダーメイドになりやすく、各々設計開発や製造に係る手間やコストが嵩むという課題がある。
【０００６】
この発明の目的は、より簡便かつ柔軟に太陽電池の発電電力を出力させることのできる電子時計及びソーラパネルの製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明は、
発電層と、前記発電層を挟む一対の電極と、を有する太陽電池と、
前記太陽電池の第１面の少なくとも一部に第２面が貼り合わされている被覆部材と、
を備え、
前記被覆部材は、
前記第２面に位置し、前記電極と電気的に接続している引き出し配線を有し、
前記引き出し配線の第１端は、平面視で前記太陽電池と重ならない第１範囲に位置する、
前記第１面の平面視で前記発電層の外側に、前記一対の電極からそれぞれ引き出されて前記引き出し配線の前記第１端とは反対の第２端と接着される接続部を備える、
電子時計である。
【発明の効果】
【０００８】
本発明に従うと、より簡便かつ柔軟に太陽電池の発電電力を出力させることのできるソーラパネルが得られるという効果がある。
【図面の簡単な説明】
【０００９】

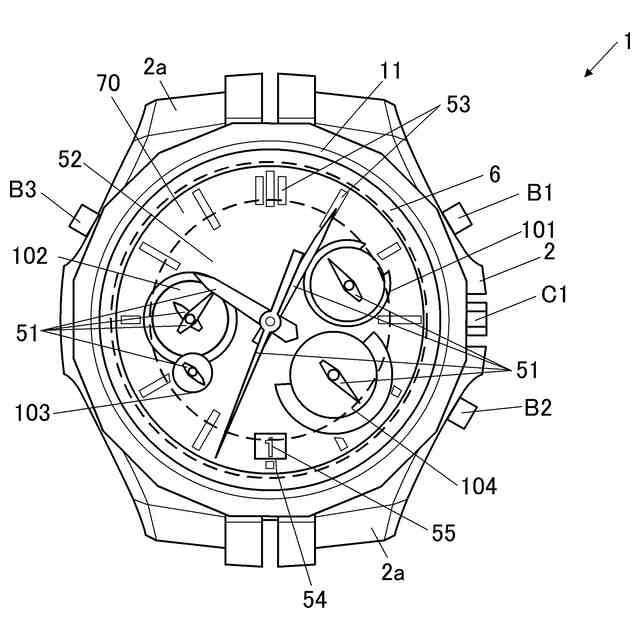

第１実施形態の電子時計の平面図である。

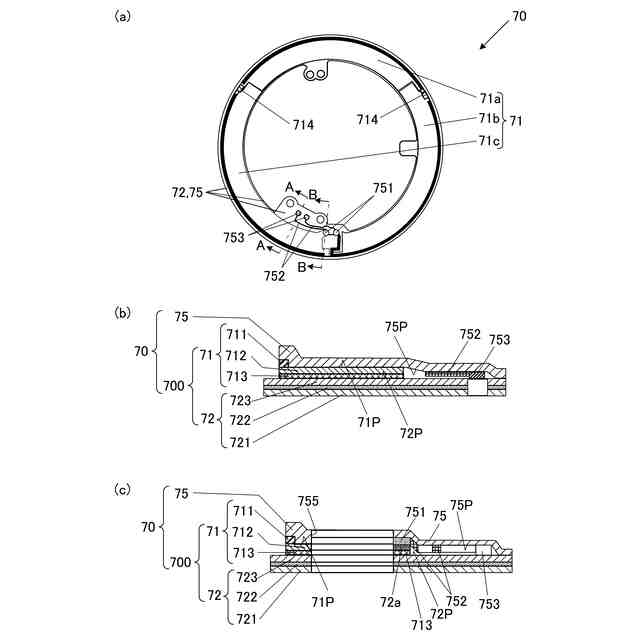

ソーラパネルについて説明する図である。
ソーラパネルについて説明する図である。

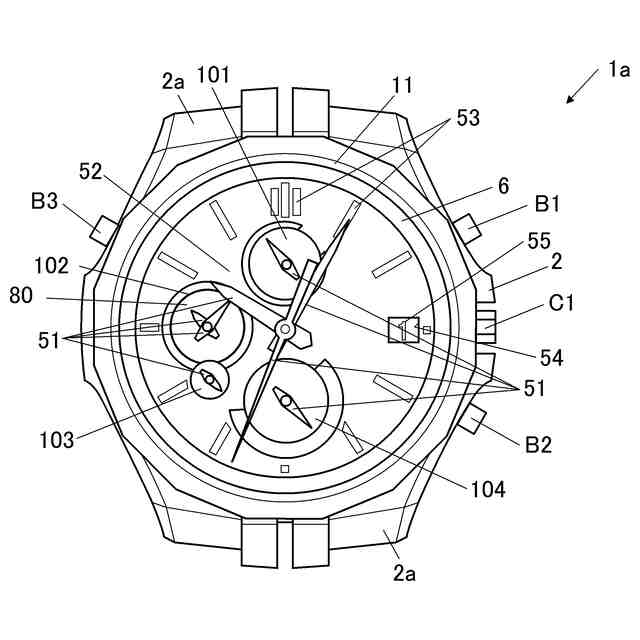

第２実施形態の電子時計の平面図である。

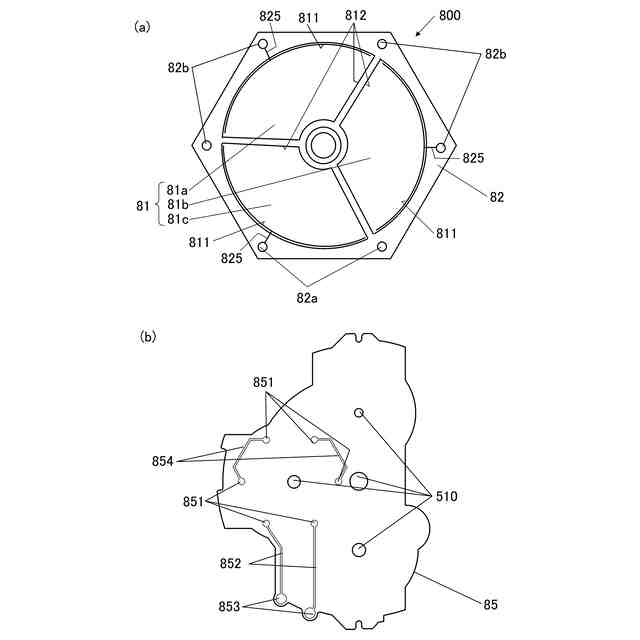

第２実施形態のソーラパネルについて説明する図である。

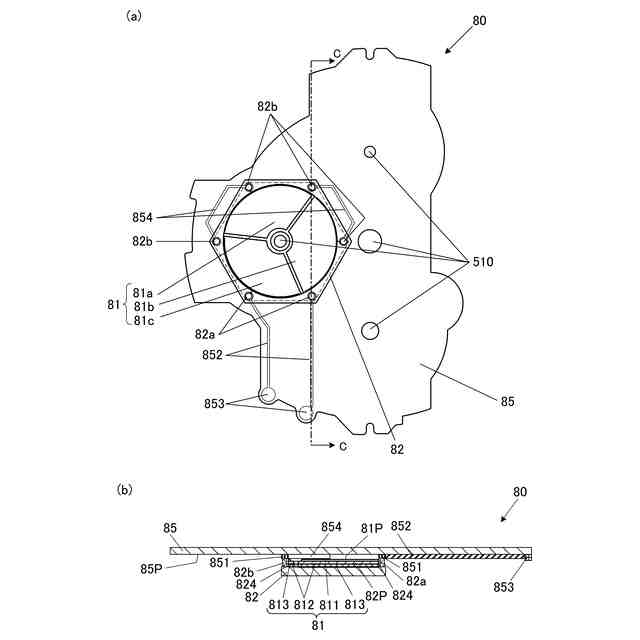

第２実施形態のソーラパネルについて説明する図である。

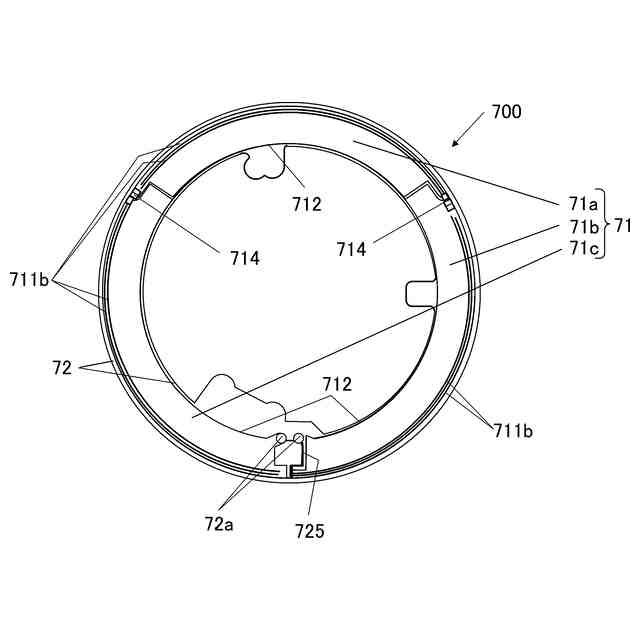

第１実施形態のソーラパネルの構造体の変形例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態を図面に基づいて説明する。
［第１実施形態］
図１は、第１実施形態の電子時計１の平面図である。
（【００１１】以降は省略されています）
