公開番号2025176536
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082756
出願日2024-05-21
発明の名称イヤーデバイス及びシステム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類H04R 1/10 20060101AFI20251127BHJP(電気通信技術)
要約【課題】イヤーデバイスの左右の付け間違いを防ぎ、意図しない落下を防ぐ。
【解決手段】イヤーデバイス100が、左耳用パーツ100aと右耳用パーツ100bとを含んでいる。左耳用パーツ100aは、左耳E1の裏側に配置された第1の磁石61と引き付け合う左用磁石51を有し、右耳用パーツ100bは、右耳E2の裏側に配置された第2の磁石62と引き付け合う右用磁石52を有している。イヤーデバイス100と、第1の磁石61と、第2の磁石62と、を含んでシステムが構成されている。
【選択図】図1
特許請求の範囲【請求項１】
左耳用パーツと右耳用パーツとを含み、
前記左耳用パーツは、第１の磁石と引き付け合う左用磁石を有し、
前記右耳用パーツは、第２の磁石と引き付け合う右用磁石を有している、
ことを特徴とするイヤーデバイス。
続きを表示（約 850 文字）【請求項２】
前記左用磁石は、第１の極性を有する前記第１の磁石と引き付け合う第２の極性を有し、
前記右用磁石は、前記第２の極性を有する前記第２の磁石と引き付け合う前記第１の極性を有する、
ことを特徴とする請求項１に記載のイヤーデバイス。
【請求項３】
前記左耳用パーツ及び前記右耳用パーツは、
それぞれハウジングと、前記ハウジングの一側に取り付けられ装着時に外耳道入り口に対応するパッド部材と、を備え、
前記左用磁石及び右用磁石は、前記ハウジングに設けられる、
ことを特徴とする請求項１に記載のイヤーデバイス。
【請求項４】
前記第１の磁石及び前記第２の磁石は、眼鏡のテンプルフレームに設けられており、
前記第１の磁石と左用磁石とで左耳を表裏から挟むことにより前記左耳用パーツが左耳に係止され、
前記第２の磁石と右用磁石とで右耳を表裏から挟むことにより前記右耳用パーツが右耳に係止される、
ことを特徴とする請求項１に記載のイヤーデバイス。
【請求項５】
前記第１の磁石及び前記第２の磁石は、耳の裏側に設けられており、
前記第１の磁石と左用磁石とが左耳の表裏から引き合う引力により前記左耳用パーツが左耳の外耳道入り口近くに係止され、
前記第２の磁石と右用磁石とが右耳の表裏から引き合う引力により前記右耳用パーツが右耳の外耳道入り口近くに係止される、
ことを特徴とする請求項１に記載のイヤーデバイス。
【請求項６】
前記左耳用パーツ及び前記右耳用パーツはワイヤレスで用いられる、
ことを特徴とする請求項１に記載のイヤーデバイス。
【請求項７】
請求項１から請求項６のいずれか一項に記載のイヤーデバイスと、
前記第１の磁石と、
前記第２の磁石と、
を有する、
ことを特徴とするシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、イヤーデバイス及びシステムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、イヤホン等、耳に装着するイヤーデバイスが知られている。イヤーデバイスには左右の別があり、逆に装着すると、音が聞き取りづらくなったり、装着性が悪く落下しやすかったりする。この点、例えば特許文献１には、眼鏡のテンプルフレームに、イヤホンが磁気的に取り外し可能に結合されるイヤホン付き眼鏡が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録３２２０４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１は、イヤホンを使用していないときに、イヤホンが邪魔になることを解決しようとするものであり、イヤホン使用時には眼鏡から取り外して単体で用いることを想定している。このため、使用時における落下を防ぐことはできない。
【０００５】
本発明はこうした課題を解決するためのものであり、イヤーデバイスの意図しない落下を防ぐことのできるイヤーデバイス及びシステムを提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係るイヤーデバイスは、左耳用パーツと右耳用パーツとを含み、前記左耳用パーツは、第１の磁石と引き付け合う左用磁石を有し、前記右耳用パーツは、第２の磁石と引き付け合う右用磁石を有していることを特徴とする。
また、本発明に係るシステムは、請求項１から請求項６のいずれか一項に記載のイヤーデバイスと、前記第１の磁石と、前記第２の磁石と、を有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、イヤーデバイスの意図しない落下を防ぐことができる。
【図面の簡単な説明】
【０００８】

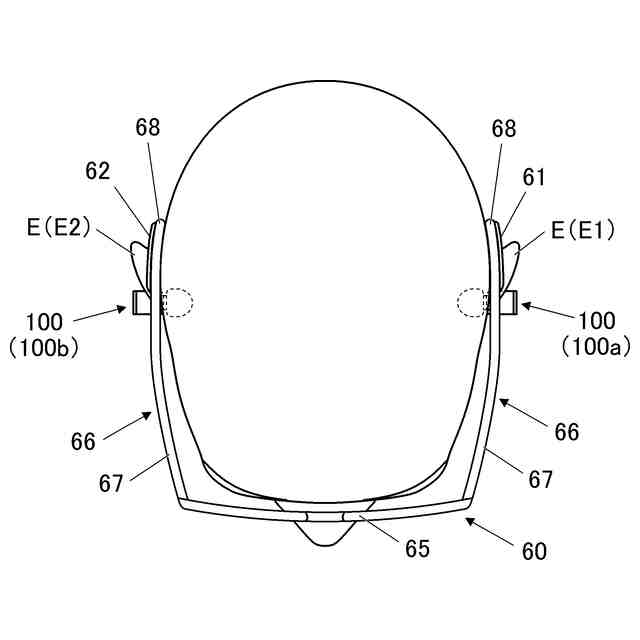

第１の実施形態においてイヤーデバイスが耳に係止された状態を頭上から見た図である。

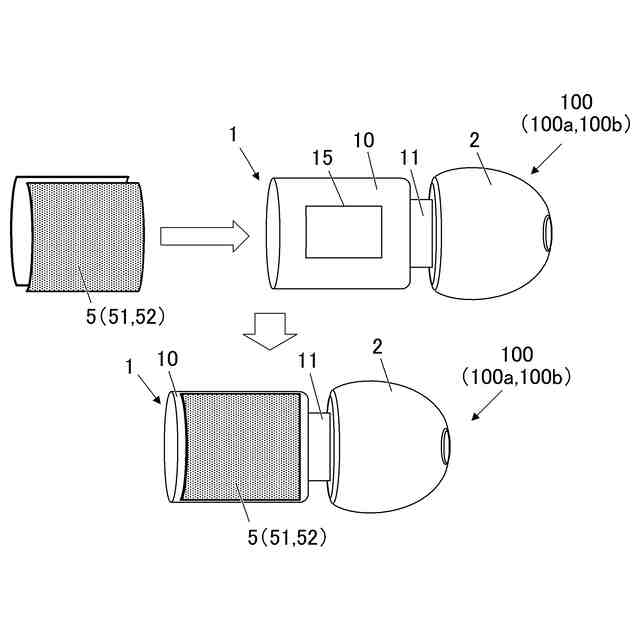

イヤーデバイスに、第１の実施形態における磁石を装着する様子を示す模式的説明図である。

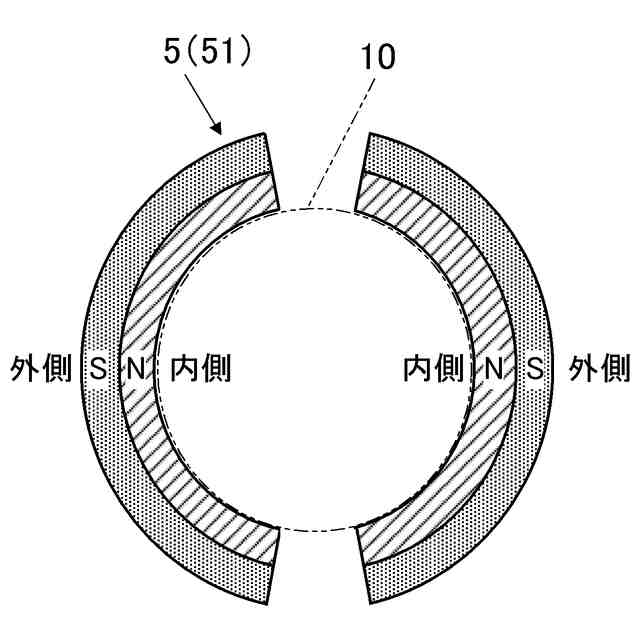

左耳用パーツのハウジング及びこれに取り付けられている左用磁石の模式的断面図である。

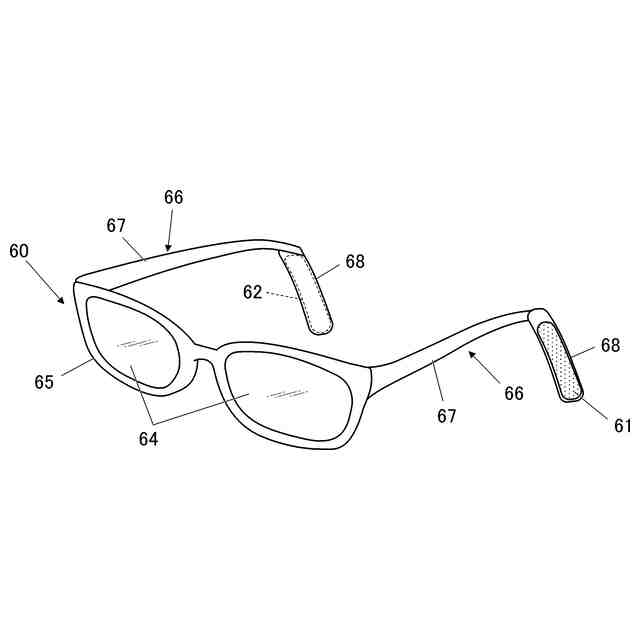

第１の実施形態における第１の磁石、第２の磁石が取り付けられた眼鏡の斜視図である。

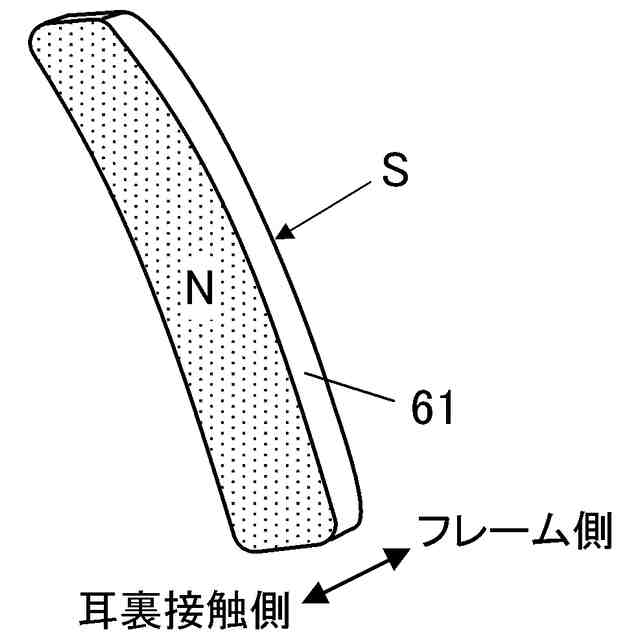

図４に示す第１の磁石を示す模式図である。

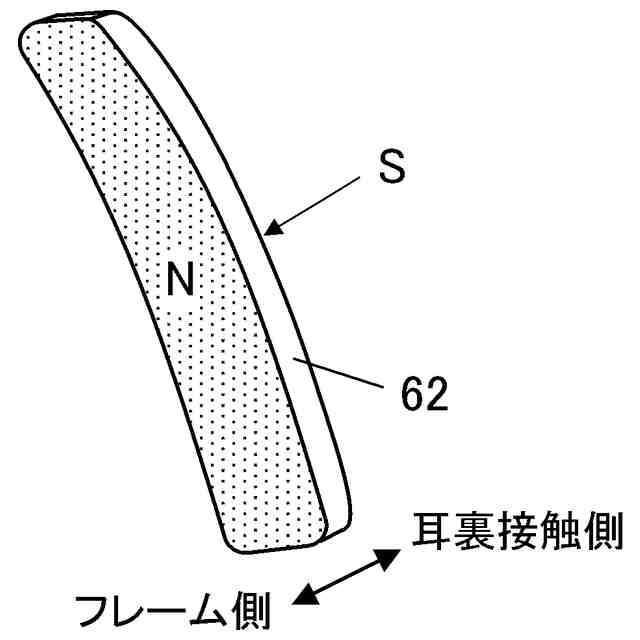

図４に示す第２の磁石を示す模式図である。

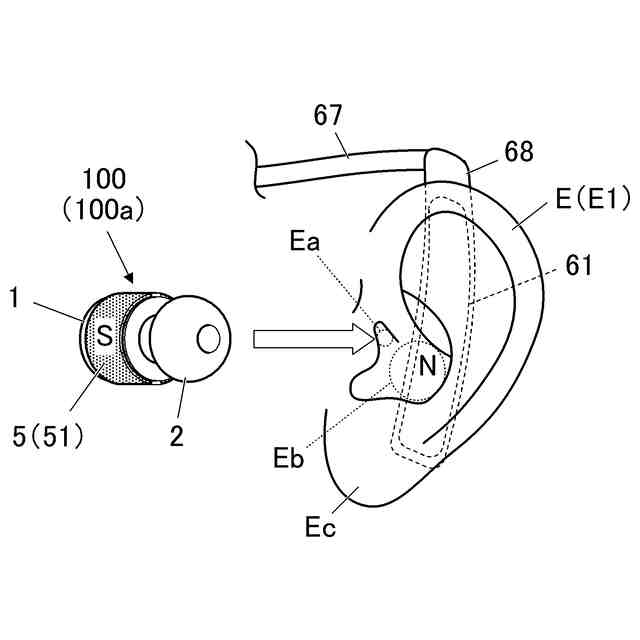

第１の実施形態においてイヤーデバイスを耳に係止させる様子を示す模式的説明図である。

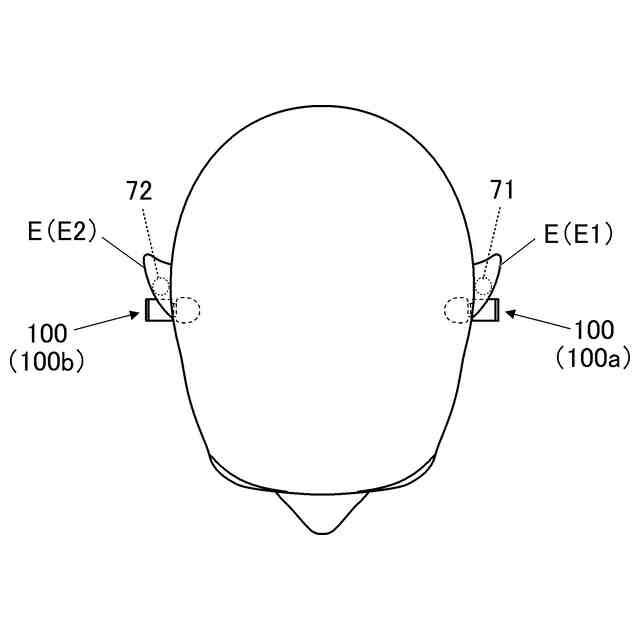

第２の実施形態においてイヤーデバイスが耳に係止された状態を頭上から見た図である。

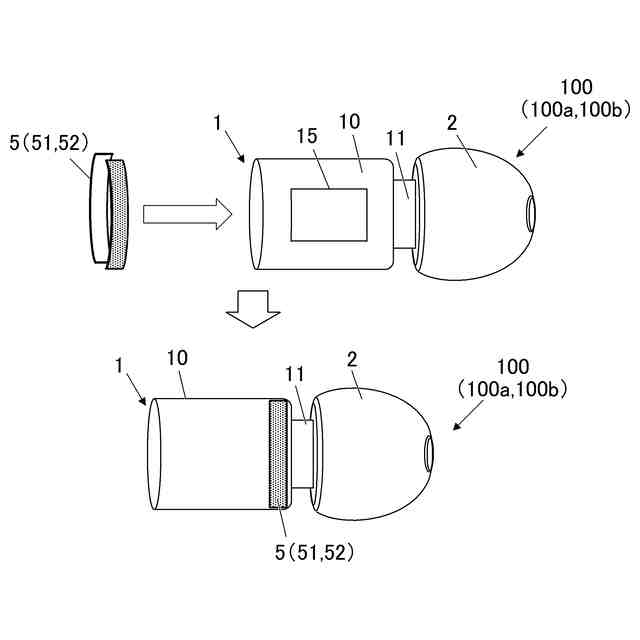

イヤーデバイスに、第２の実施形態における磁石を装着する様子を示す模式的説明図である。
図７に示す第１の磁石を示す模式図である。
図７に示す第２の磁石を示す模式図である。
第２の実施形態においてイヤーデバイスを耳に係止させる様子を示す模式的説明図である。
【発明を実施するための形態】
【０００９】
図面を参照しつつ、本発明に係るイヤーデバイス１００及びイヤーデバイス１００を含むシステムの実施形態について説明する。以下の実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。以下の第１の実施形態、第２の実施形態では、イヤーデバイス１００を耳Ｅに係止させる構成が異なっているが、いずれの実施形態においてもイヤーデバイス１００の構成は同じである。このため、第１の実施形態及び第２の実施形態に共通する構成として、まずイヤーデバイス１００について説明する。なお、以下において、左耳を「左耳Ｅ１」とし、右耳を「右耳Ｅ２」とする。また、単に「耳Ｅ」としたときは、特に左右の耳を区別せず、「左耳Ｅ１」と「右耳Ｅ２」を含むものとする。
【００１０】
図１に示すように、実施形態に係るイヤーデバイス１００は、左耳用パーツ１００ａと右耳用パーツ１００ｂとを含んでいる。なお特に左耳用パーツ１００ａと右耳用パーツ１００ｂとを区別しないで説明するときは、単にイヤーデバイス１００とする。図２、図８に示すように、本実施形態のイヤーデバイス１００は、左耳用パーツ１００ａ及び右耳用パーツ１００ｂが、それぞれ本体部１とパッド部材２とを含んでいる。パッド部材２は、使用時においてユーザの外耳道入り口Ｅａ（耳穴、図６及び図１０参照）に挿入されるイヤーピースであり、実施形態に係るイヤーデバイス１００は、所謂カナル型（密閉型）のイヤーデバイスである。また、イヤーデバイス１００は、左耳用パーツ１００ａ及び右耳用パーツ１００ｂがワイヤレスで用いられるようになっている。なお、本実施形態のイヤーデバイス１００は、ユーザの耳に装着された際に、出力された音（音波）を聞くことができるイヤホンであってもよいし、補聴器等であってもよいし、体温等の各種生体情報を検出する検出器等であってもよく、耳に装着されるデバイスを広く含み得る。
（【００１１】以降は省略されています）
