特許ウォッチ

公開番号2025174870
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025063732
出願日2025-04-08
発明の名称コネクタ端子、コネクタおよびコネクタ組立体
出願人モレックスエルエルシー,Molex, LLC
代理人個人,個人
主分類H01R 12/77 20110101AFI20251120BHJP(基本的電気素子)
要約【課題】プラグをコネクタに差し込む時に必要となる力の大きさを減少させ、プラグをコネクタから抜き取る時に必要となる力の大きさを減少させ、またコネクタとプラグとの結合および分離過程で、コネクタ端子およびコネクタ端子の相手方部材が損傷することを防止するコネクタ端子、コネクタおよびコネクタ組立体を提供する。

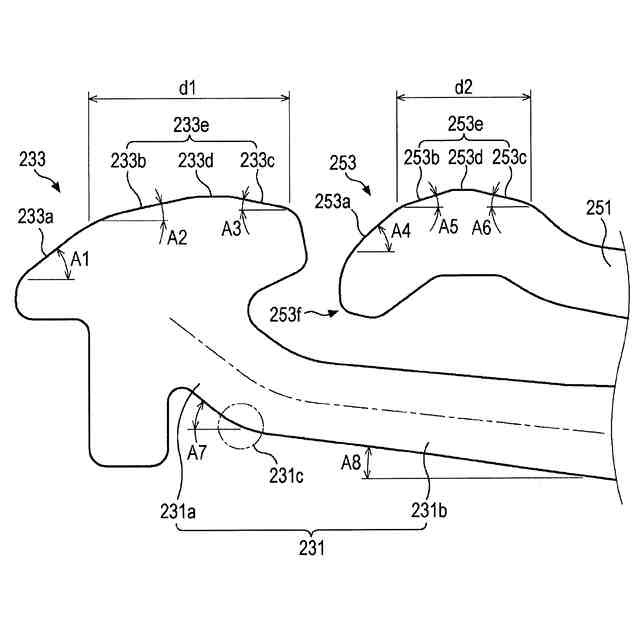

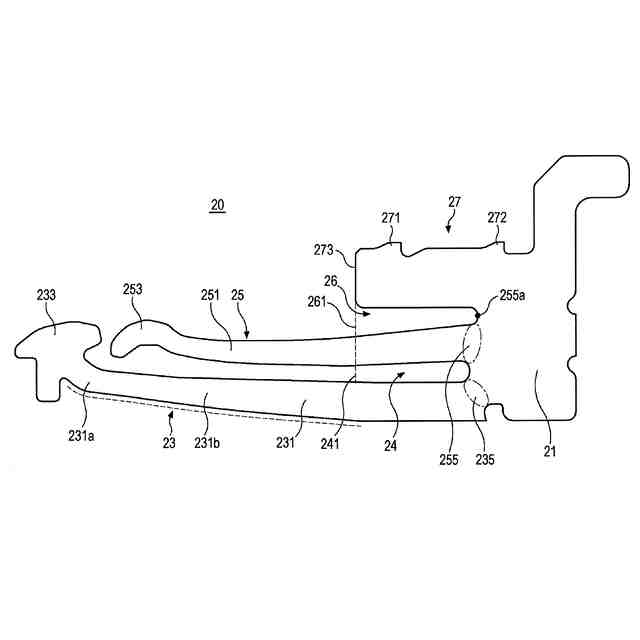

【解決手段】開示されている実施形態によるコネクタ端子20は、本体21と、該本体から前方に延びる第1アーム231と、該第1アームの一端に備えられた第1接触部233と、前記本体から前方に延び、前記第1アームより上側に配置される第2アーム251と、該第2アームの一端に形成され、前記第1接触部より後方に位置する第2接触部253とを含み、前記第1接触部は、第1傾斜面および第1傾斜面より後方に位置する第2傾斜面を含み、前記第1傾斜面が水平線となす角度は、前記第2傾斜面が水平線となす角度より大きい。
【選択図】図6
特許請求の範囲【請求項１】
本体と、
該本体から前方に延びる第１アームと、
該第１アームの一端に備えられた第１接触部と、
前記本体から前方に延び、前記第１アームより上側に配置される第２アームと、
該第２アームの一端に形成され、前記第１接触部より後方に位置する第２接触部とを含み、
前記第１接触部は、第１傾斜面および第１傾斜面より後方に位置する第２傾斜面を含み、前記第１傾斜面が水平線となす角度は、前記第２傾斜面が水平線となす角度より大きい、
コネクタ端子。
続きを表示（約 1,300 文字）【請求項２】
前記第１接触部は、前記第２傾斜面の後方に位置した水平面をさらに含む、
請求項１に記載のコネクタ端子。
【請求項３】
前記第１接触部は、前記第２傾斜面の後方に位置し、下向きに延びる第３傾斜面をさらに含み、
該第３傾斜面が水平線となす角度は、前記第２傾斜面が水平線となす角度と同一であるかより小さい、
請求項１に記載のコネクタ端子。
【請求項４】
前記第２接触部の最高点は、前記第１接触部の最高点より高く位置する、
請求項１に記載のコネクタ端子。
【請求項５】
前記第１アームは、前記第１接触部から後下方に延びる第１延長部、および該第１延長部から前記本体に向かって延びる第２延長部を含み、
前記第１延長部と前記第２延長部との間の曲がった地点は、前記第２接触部の前端よりも前方に位置する、
請求項１に記載のコネクタ端子。
【請求項６】
前記第２接触部の最高点は、前記第２アームの支持点の上端と同一であるか該上端より低く位置する、
請求項１に記載のコネクタ端子。
【請求項７】
前記本体は、前記第１アームの支持点または前記第２アームの支持点より前方に延び、前記第２アームの上側に位置する支持部を含む、
請求項１に記載のコネクタ端子。
【請求項８】
コネクタハウジングと、
該コネクタハウジングに備えられた複数の端子とを含み、
該複数の端子のうちの少なくとも一部は、請求項１に記載のコネクタ端子である、
コネクタ。
【請求項９】

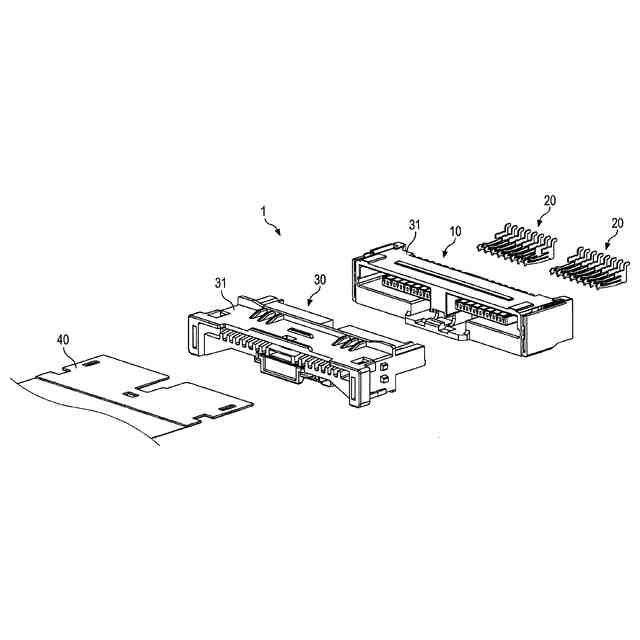

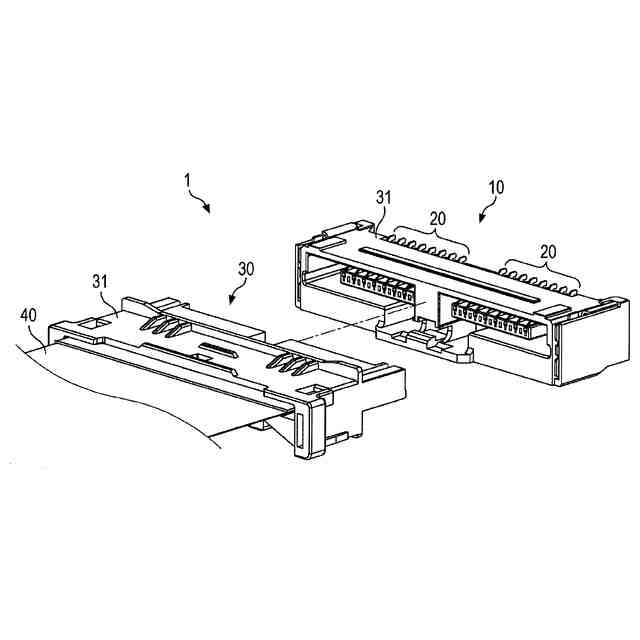

コネクタおよび該コネクタに締結されるプラグを含むコネクタ組立体であって、
前記コネクタに備えられたコネクタ端子は、
本体と、
該本体から前方に延びる第１アームと、
該第１アームの一端に備えられた第１接触部と、
前記本体から前方に延び、前記第１アームより上側に配置される第２アームと、
該第２アームの一端に形成され、前記第１接触部より後方に位置する第２接触部とを含み、

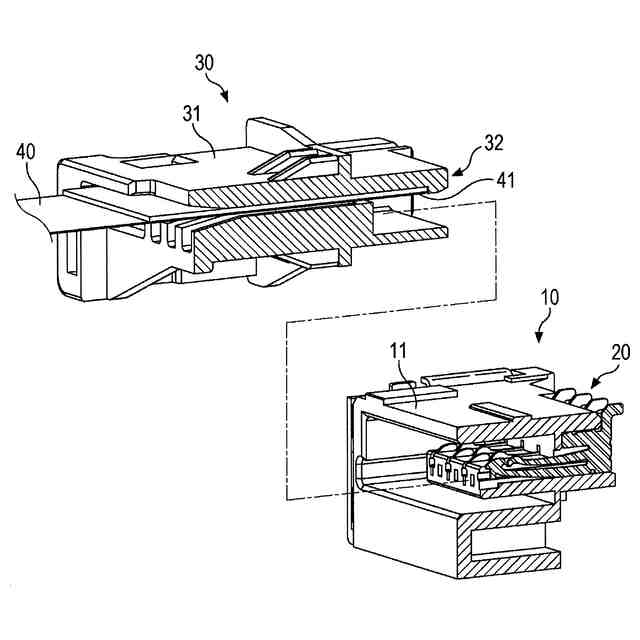

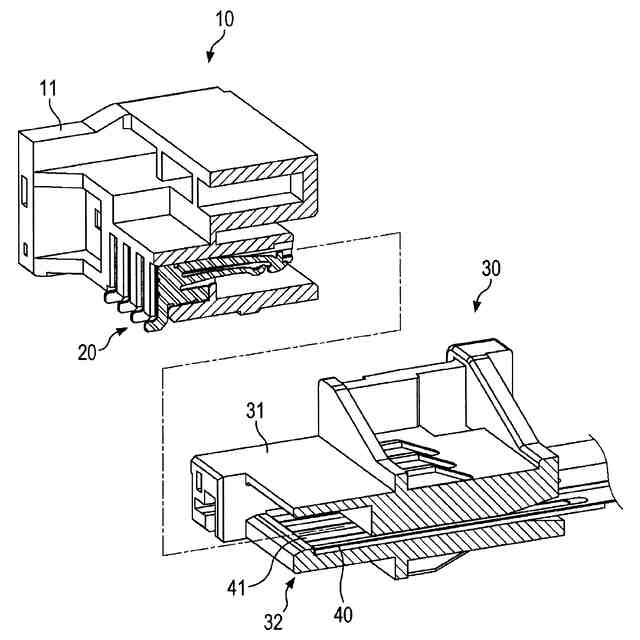

前記プラグは、可撓性基板が載置されるように構成された載置面および該載置面の前記コネクタ側の端部に配置され、前記載置面より下側に突出した先端部を含むプラグハウジングを含み、

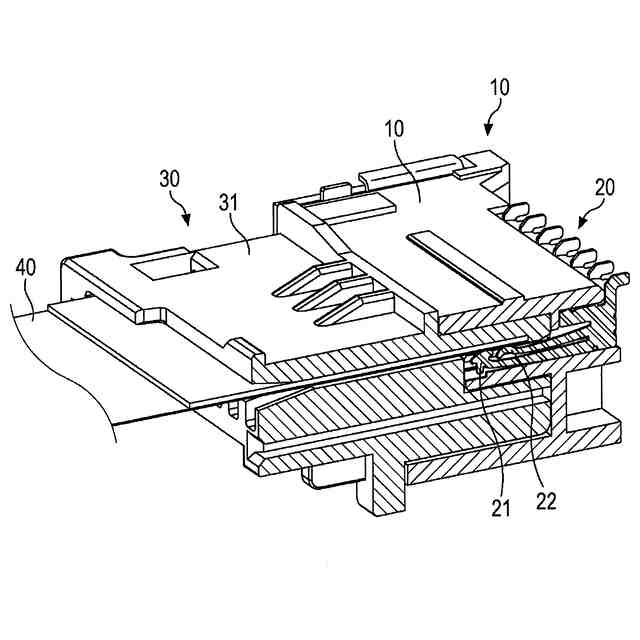

前記プラグが前記コネクタに締結されたときに、該コネクタの第１接触部および第２接触部は、前記載置面の下側に位置し、

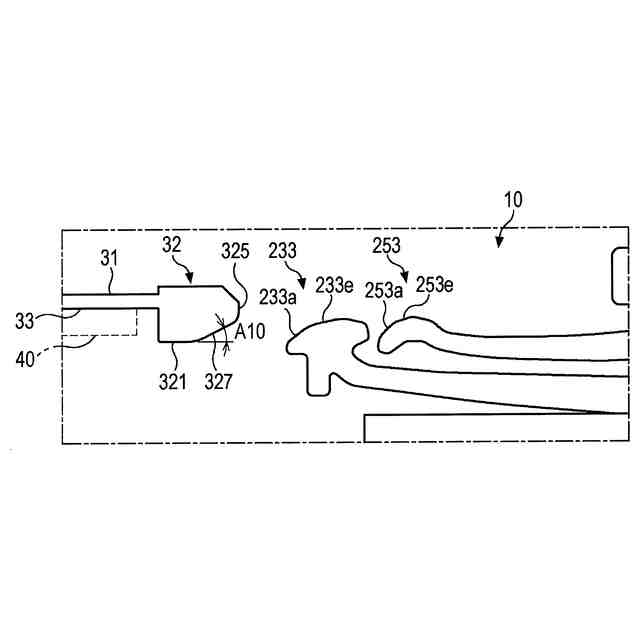

前記先端部および前記コネクタ端子は、可撓性基板が装着されていない状態の前記プラグハウジングの前記先端部が前記第２接触部を下側に押圧するときに、該第２接触部の前端が前記第１アームを下側に押圧するように構成される、
コネクタ組立体。
【請求項１０】

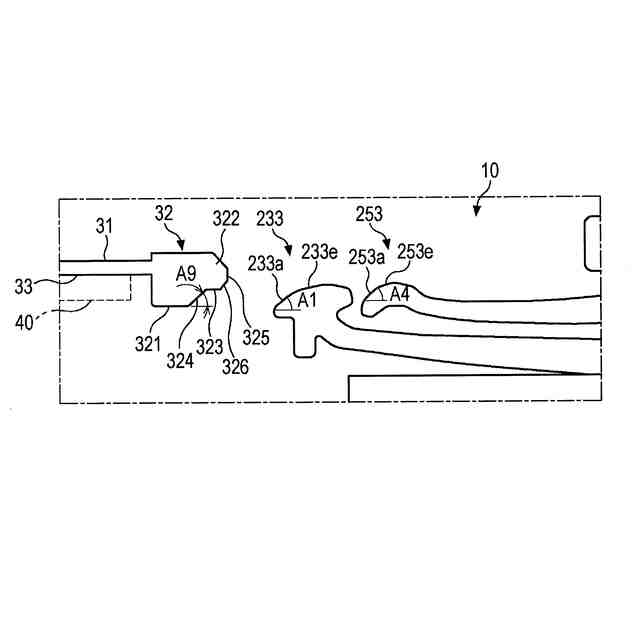

前記先端部は、前記載置面より下側に位置した第１底面を含み、
前記先端部は、該先端部からコネクタに向かって延びる突出部を含み、該突出部の第２底面は、前記第１底面より上側に位置する、
請求項９に記載のコネクタ組立体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ端子、コネクタおよびコネクタ組立体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
二つの基板間の電気的信号の伝達が必要な時に、ＦＦＣ（ＦｌｅｘｉｂｌｅＦｌａｔＣｉｒｃｕｉｔ）またはＦＰＣ（ＦｌｅｘｉｂｌｅＰｒｉｎｔｅｄＣｉｒｃｕｉｔ）のような可撓性基板を用いることができる。可撓性基板の一端は、プラグハウジングに装着され、基板に備えられたコネクタに連結される。可撓性基板は、長手方向に延びる電気配線と、電気配線を包むポリイミドのような絶縁層とを含む。可撓性基板に備えられた電気配線の末端は、表面に露出し、コネクタの端子に接触する接触パッドを形成する。
【０００３】
コネクタの端子は、一般的に、本体から一方向に延びるレバーと、レバーの端部に形成された接触部とを含む。端子の接触部は、その表面が、ガスによって腐食または汚染する可能性があり、可撓性基板の接触パッドとの電気的連結を確実にするために、多重接点構造を有することが有利である。例えば、中国登録実用新案第２１９７７９２８９号は、二つの接触部を含むコネクタ端子について開示する。
【０００４】
しかし、コネクタ端子と相手方部材との間の接点が増加すると、端子と相手方部材との間の摩擦力が大きくなるため、プラグをコネクタに差し込む時に必要な差し込み力が増加する。特に、コネクタが数十個の端子を含む場合、差し込み力が端子の個数に比例して増加するため、多重接点構造を導入する場合、プラグとコネクタの締結に必要な力（以下、差し込み力）が大きくなる問題がある。また、従来のコネクタ組立体では、プラグをコネクタから分離する時にも、大きな力が必要となり、分離が難しいという問題があった。
【０００５】
また、従来のコネクタ組立体では、プラグがコネクタに結合するかコネクタから分離する時に、コネクタ端子に大きな衝撃や大きな摩擦力が作用することから、コネクタ端子およびその相手方部材が損傷する問題があった。
【先行技術文献】
【特許文献】
【０００６】
中国登録実用新案第２１９７７９２８９号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示の実施形態は、上述の従来技術の問題を解決する。
【０００８】
本開示の実施形態は、プラグをコネクタに差し込む時に必要となる力の大きさを減少させることを目的とする。また、本開示の実施形態は、プラグをコネクタから抜き取る時に必要となる力の大きさを減少させることを目的とする。また、本開示の実施形態は、コネクタとプラグとの結合および分離過程で、コネクタ端子およびコネクタ端子の相手方部材が損傷することを防止することを目的とする。
【課題を解決するための手段】
【０００９】
一実施形態によるコネクタ端子は、本体と、該本体から前方に延びる第１アームと、該第１アームの一端に備えられた第１接触部と、前記本体から前方に延び、前記第１アームより上側に配置される第２アームと、該第２アームの一端に形成され、前記第１接触部より後方に位置する第２接触部とを含む。前記第１接触部は、第１傾斜面および第１傾斜面より後方に位置する第２傾斜面を含み、前記第１傾斜面が水平線となす角度は、前記第２傾斜面が水平線となす角度より大きい。
【００１０】
一実施形態において、前記第１接触部は、前記第２傾斜面の後方に位置した水平面をさらに含んでもよい。
（【００１１】以降は省略されています）
