特許ウォッチ

公開番号2025174085
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080138
出願日2024-05-16
発明の名称ケーブル
出願人株式会社プロテリアル
代理人弁理士法人平田国際特許事務所
主分類H01B 7/295 20060101AFI20251120BHJP(基本的電気素子)
要約【課題】低発塵で燃えにくく、かつ外径が小さいケーブルを提供する。
【解決手段】ケーブル1は、複数本の電線2からなる集合コア4と、集合コア4の周囲を覆い、最外層を構成する被覆層7と、を備え、被覆層7は、ISO14644-1に準拠する清浄度クラスでCLASS1に合格する発塵抑制層からなり、被覆層7と集合コア4との間に、被覆層7の酸素指数よりも5以上大きい酸素指数を有する燃焼抑制層6を備えた。
【選択図】図1
特許請求の範囲【請求項１】
複数本の電線からなる集合コアと、
前記集合コアの周囲を覆い、最外層を構成する被覆層と、を備え、
前記被覆層は、ＩＳＯ１４６４４－１に準拠する清浄度クラスでＣＬＡＳＳ１に合格する発塵抑制層からなり、
前記被覆層と前記集合コアとの間に、前記被覆層の酸素指数よりも５以上大きい酸素指数を有する燃焼抑制層を備えた、
ケーブル。
続きを表示（約 690 文字）【請求項２】
前記被覆層の酸素指数と、前記燃焼抑制層の酸素指数との差が、７以上１５以下である、
請求項１に記載のケーブル。
【請求項３】
前記燃焼抑制層の酸素指数が３０以上であり、
前記被覆層の酸素指数が２５以下である、
請求項１に記載のケーブル。
【請求項４】
ケーブル単位長さ当たりの前記被覆層の質量が、ケーブル単位長さ当たりの前記燃焼抑制層の質量より大きい、
請求項１に記載のケーブル。
【請求項５】
前記燃焼抑制層の厚さは、前記被覆層の厚さの２０％以上６５％以下である、
請求項１に記載のケーブル。
【請求項６】
前記燃焼抑制層と前記集合コアとの間に、シールド層を備えた、
請求項１に記載のケーブル。
【請求項７】
前記被覆層と前記燃焼抑制層との間に、シールド層を備えた、
請求項１に記載のケーブル。
【請求項８】
前記シールド層が、複数本の金属素線と複数本の繊維素線とを編組した交織編組シールドからなる、
請求項６または７に記載のケーブル。
【請求項９】
前記シールド層が、繊維糸の周囲に金属箔が巻き付けられた金属箔糸を編組した編組シールドからなる、
請求項６または７に記載のケーブル。
【請求項１０】
前記シールド層が、導電性のテープ部材である導電テープを巻き付けて構成されている、
請求項６に記載のケーブル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーブルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、産業用ロボット等の装置に配線されるケーブルとして、例えば、複数本の電線（絶縁電線や絶縁電線を対撚りした対撚線等）を撚り合わせした集合コアと、集合コアの周囲を被覆するシースと、を備えたケーブルがある（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２１８０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
産業用ロボットや工作機械に使用されるケーブル、または半導体製造装置のようなクリーン環境下で使用されるケーブルでは、優れた耐摩耗性と耐屈曲性に加えて、低発塵で、かつ燃えにくいケーブルが求められる。特に、ケーブルの最外部に設けられるシースについては、他の部材と接触して表面が擦れることによる粉塵の発生を抑制したもの（すなわち、低発塵なシース）が望まれる。
【０００５】
他方で、産業用ロボット等の装置の機能を向上させるために、ケーブル内の電線の本数が増加する傾向にあるが、電線本数の増加によってケーブル内の燃焼物の割合も多くなってしまい、燃えやすいケーブルとなってしまうことがある。よって、シースを燃えにくくすることも望まれる。
【０００６】
しかしながら、シースを燃えにくくするために、難燃剤の添加量を増加すると、シースが他部材と擦れた際等に発塵しやすくなってしまう。難燃剤の添加量を増加させずにシースを燃えにくくするために、例えばシースの厚さを厚くすることが考えられるが、この場合、ケーブル外径が大きくなってしまい、配線しにくくなってしまう。
【０００７】
そこで、本発明は、低発塵で燃えにくく、かつ外径が小さいケーブルを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決することを目的として、複数本の電線からなる集合コアと、前記集合コアの周囲を覆い、最外層を構成する被覆層と、を備え、前記被覆層は、ＩＳＯ１４６４４－１に準拠する清浄度クラスでＣＬＡＳＳ１に合格する発塵抑制層からなり、前記被覆層と前記集合コアとの間に、前記被覆層の酸素指数よりも５以上大きい酸素指数を有する燃焼抑制層を備えた、ケーブルを提供する。
【発明の効果】
【０００９】
本発明によれば、低発塵で燃えにくく、かつ外径が小さいケーブルを提供できる。
【図面の簡単な説明】
【００１０】

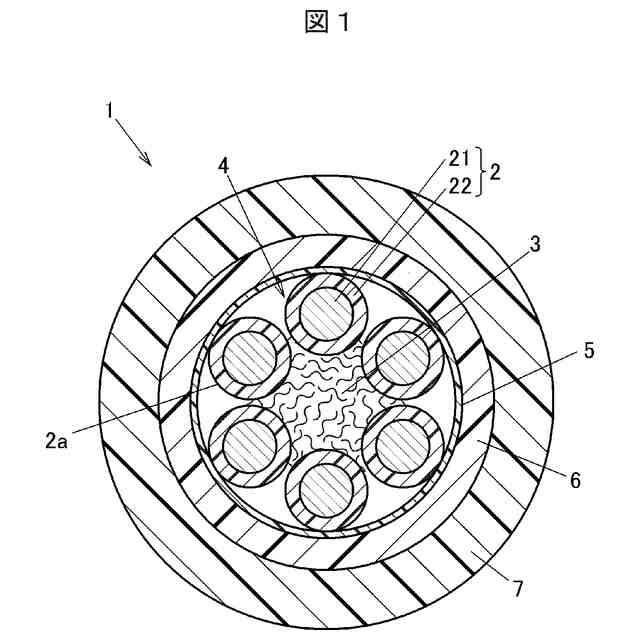

本発明の一実施の形態に係るケーブルの長手方向に垂直な断面を示す断面図である。

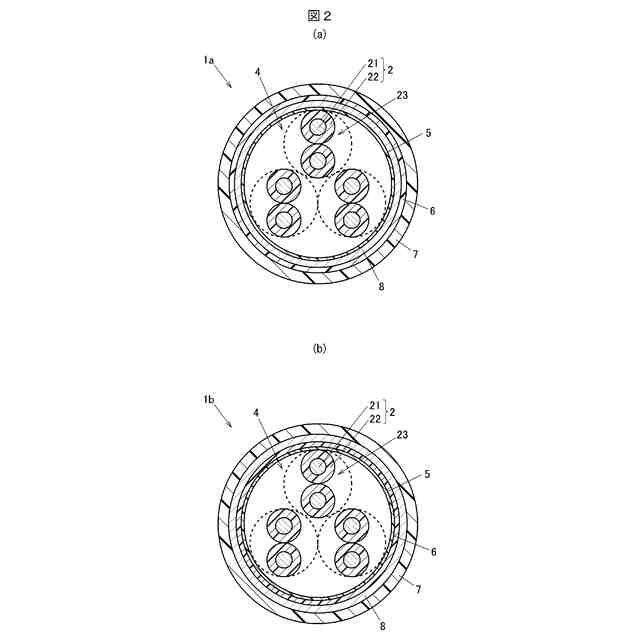

（ａ），（ｂ）は、本発明の他の実施の形態に係るケーブルの長手方向に垂直な断面を示す断面図である。

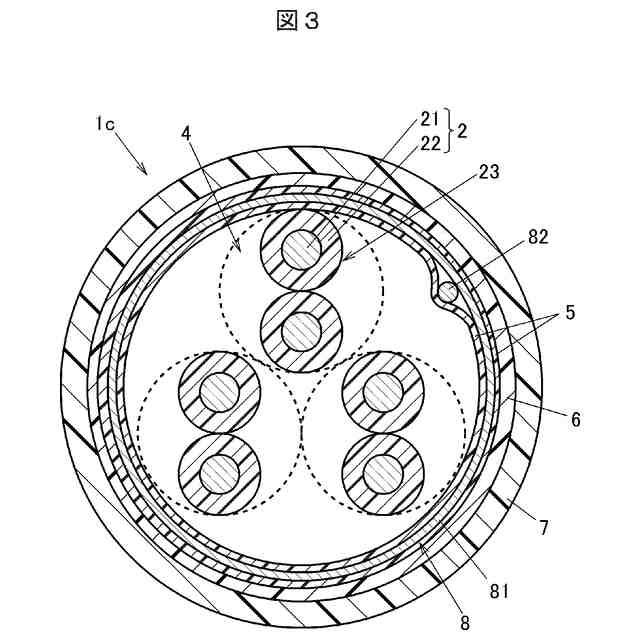

本発明の他の実施の形態に係るケーブルの長手方向に垂直な断面を示す断面図である。
【発明を実施するための形態】

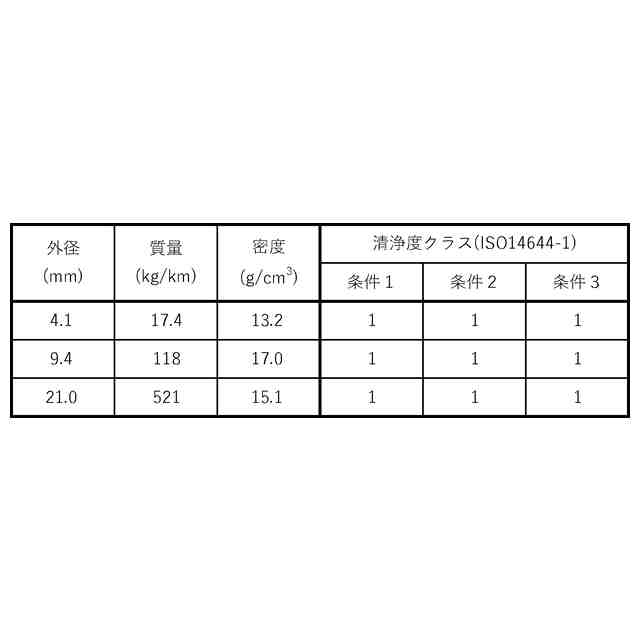

（【００１１】以降は省略されています）
