公開番号2025173959
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079865
出願日2024-05-16
発明の名称基板処理方法
出願人株式会社SCREENホールディングス
代理人個人,個人
主分類H01L 21/304 20060101AFI20251120BHJP(基本的電気素子)
要約【課題】処理チャンバへの超臨界処理流体の導入時の温度低下に起因して生じ得るパーティクル付着やパターン倒壊等の処理不良を低減させる。
【解決手段】本発明は、処理チャンバ内で基板を超臨界状態の処理流体により処理する基板処理方法であって、下記の第1および第2工程を備える。第1工程では、基板が収容された処理チャンバの内部空間に、臨界圧力よりも低圧の第1圧力に加圧された気体として処理流体を導入し、内部空間を第1圧力まで昇圧させる。第2工程では、第1圧力まで昇圧された内部空間に、臨界圧力より高圧の第2圧力の処理流体を導入し、内部空間を超臨界状態の処理流体で満たす。

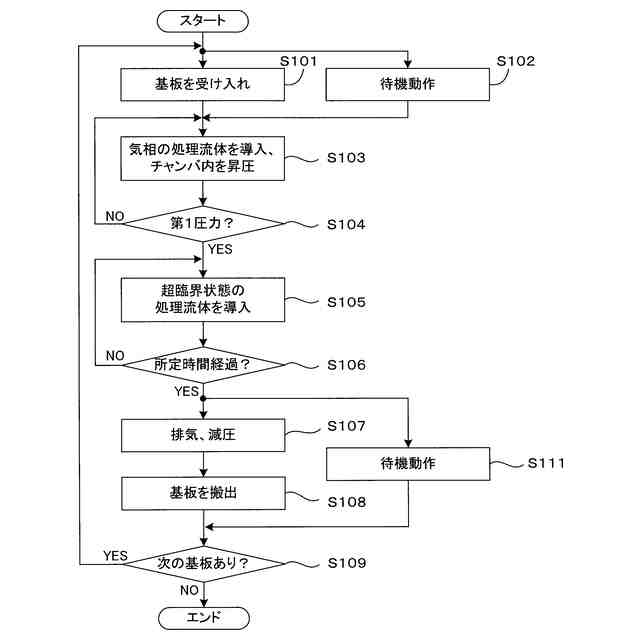

【選択図】図6
特許請求の範囲【請求項１】
処理チャンバ内で基板を超臨界状態の処理流体により処理する基板処理方法において、
前記基板が収容された前記処理チャンバの内部空間に、臨界圧力よりも低圧の第１圧力に加圧された気体として前記処理流体を導入し、前記内部空間を前記第１圧力まで昇圧させる第１工程と、
前記第１圧力まで昇圧された前記内部空間に、前記臨界圧力より高圧の第２圧力の前記処理流体を導入し、前記内部空間を超臨界状態の前記処理流体で満たす第２工程と
を備える、基板処理方法。
続きを表示（約 870 文字）【請求項２】
前記第１圧力は、前記第１工程において前記処理チャンバに導入される前記処理流体の温度において前記処理流体が液化する圧力よりも低い、請求項１に記載の基板処理方法。
【請求項３】
大気圧と前記第１圧力との圧力差が、前記第１圧力と前記第２圧力との圧力差よりも大きい、請求項１に記載の基板処理方法。
【請求項４】
前記第２工程では、前記第２圧力に加圧された前記処理流体の液体を加熱して超臨界状態に至らせてから前記内部空間に流入させる、請求項１に記載の基板処理方法。
【請求項５】

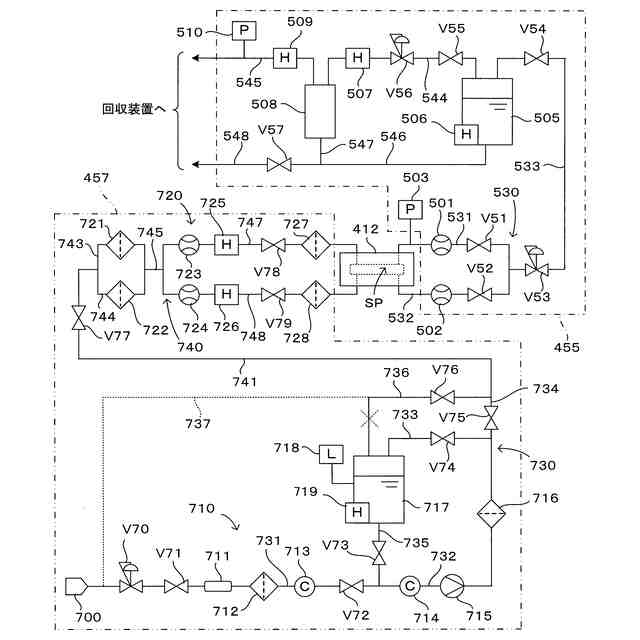

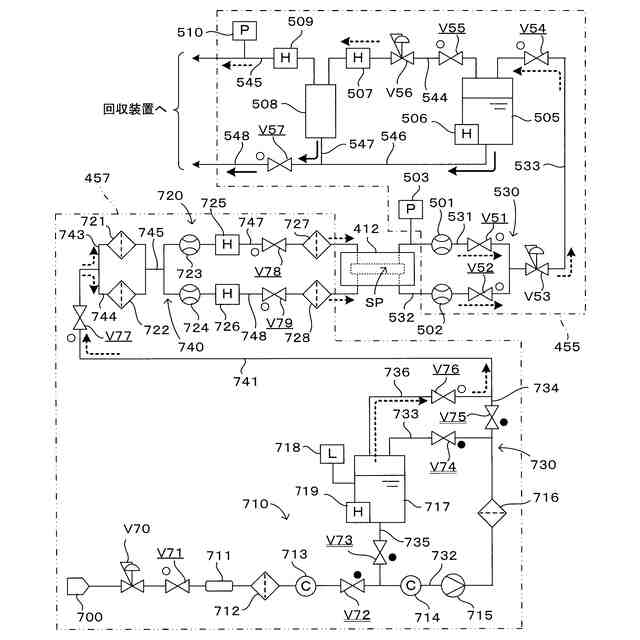

前記第１圧力まで加圧された液体としての前記処理流体を予め貯留部の貯留空間に貯留しておき、
前記第１工程では、前記貯留空間のうち前記処理流体の液面より上方から前記処理流体の気体を前記処理チャンバに送出する一方、
前記第２工程では、前記貯留空間のうち前記液面より下方から取り出した前記処理流体の液体を加圧して前記処理チャンバに送出する、請求項１ないし４のいずれかに記載の基板処理方法。
【請求項６】
前記第１工程に先立って、前記第１圧力よりも低圧の前記処理流体を受け入れ前記第１圧力まで加圧して前記貯留部に貯留させる貯留工程を備える、請求項５に記載の基板処理方法。
【請求項７】
前記第１工程に先立って、前記基板を前記処理チャンバに搬入する工程と前記貯留工程とを並行して実行する、請求項６に記載の基板処理方法。
【請求項８】
前記第２工程の後に、前記処理流体を排出して前記内部空間を減圧する第３工程を備え、
複数の前記基板を順番に処理する場合において、一の前記基板に対する前記第３工程の実行中に、前記貯留工程を開始する、請求項６に記載の基板処理方法。
【請求項９】
前記第１工程および前記第２工程では、前記処理チャンバに流入する前記処理流体の流入量よりも小さい排出量で前記処理流体の排出を行う、請求項１に記載の基板処理方法。

発明の詳細な説明【技術分野】
【０００１】

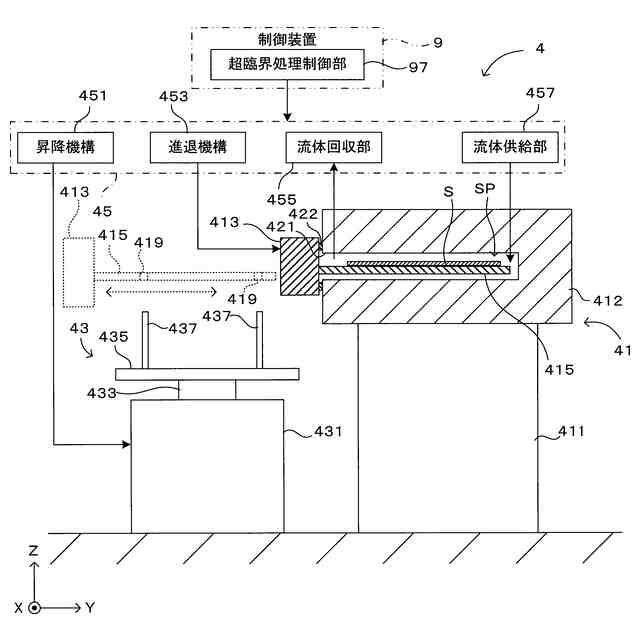

この発明は、基板を処理チャンバに収容し超臨界状態の処理流体で処理する技術に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

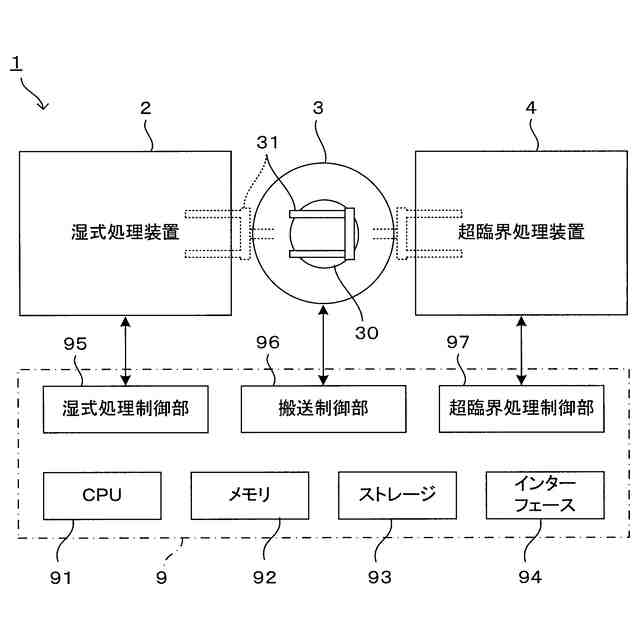

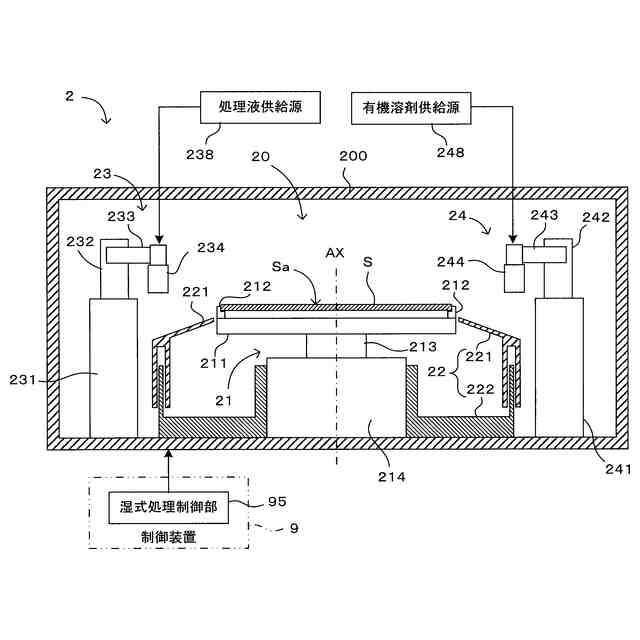

半導体基板、表示装置用ガラス基板等の各種基板の処理工程には、基板の表面を各種の処理流体によって処理するものが含まれる。処理流体として薬液やリンス液などの液体を用いる湿式処理が従来から広く行われている。近年では、当該湿式処理後の基板を乾燥させるために、超臨界状態の処理流体を用いた処理も実用化されている。特に、微細パターンが形成されたパターン形成面を有する基板の乾燥処理においては、有益である。というのも、超臨界状態の処理流体は、液体に比べて表面張力が低く、パターンの隙間の奥まで入り込むという特性を有しているからである。当該処理流体を用いることで、効率よく乾燥処理を行うことが可能である。また、乾燥時において表面張力に起因するパターン倒壊の発生リスクを低減させることも可能である。
【０００３】
例えば特許文献１に記載の基板処理装置では、循環ラインが接続されたタンクに処理流体が貯留されており、該処理流体はコンデンサが介挿された循環ラインを循環することで液体状に保たれている。そして、循環ラインから分岐する接続ラインが処理チャンバに接続され、この流路に設けられたヒータからの加熱により、液体から超臨界状態となった処理流体が処理チャンバへ供給される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１３２４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記従来技術のような基板処理装置においては、パターン倒壊の発生リスクをさらに低減させるために、以下のような解決すべき課題が残されている。すなわち、本願発明者の知見によれば、上記のように基板が収容された処理チャンバに超臨界状態の処理流体を供給する処理態様においては、処理流体の供給開始直後にパターン倒壊の原因となり得る現象が生じることがある。すなわち、大気圧またはそれに近い低圧状態の処理チャンバ内に高圧の処理流体が急激に流入することで、断熱膨張による処理流体の温度低下が生じる。これにより、処理流体が部分的に超臨界状態から液体または固体に相変化することがある。このように液化または固化した処理流体が基板に付着すると、基板へのパーティクル残留やパターン倒壊を惹き起こすことになる。
【０００６】
上記従来技術ではこの問題が考慮されていない。すなわち、パーティクル付着やパターン倒壊の問題を生じさせずに基板を良好に処理するという目的において、上記従来技術には改良の余地が残されていると言える。
【０００７】
この発明は上記課題に鑑みなされたものであり、基板を超臨界処理流体により処理する技術において、処理チャンバへの超臨界処理流体の導入時の温度低下に起因して生じ得るパーティクル付着やパターン倒壊等の処理不良を低減させることを目的とする。
【課題を解決するための手段】
【０００８】
この発明の一の態様は、処理チャンバ内で基板を超臨界状態の処理流体により処理する基板処理方法であって、前記基板が収容された前記処理チャンバの内部空間に、臨界圧力よりも低圧の第１圧力に加圧された気体として前記処理流体を導入し、前記内部空間を前記第１圧力まで昇圧させる第１工程と、前記第１圧力まで昇圧された前記内部空間に、前記臨界圧力より高圧の第２圧力の前記処理流体を導入し、前記内部空間を超臨界状態の前記処理流体で満たす第２工程とを備える。
【０００９】

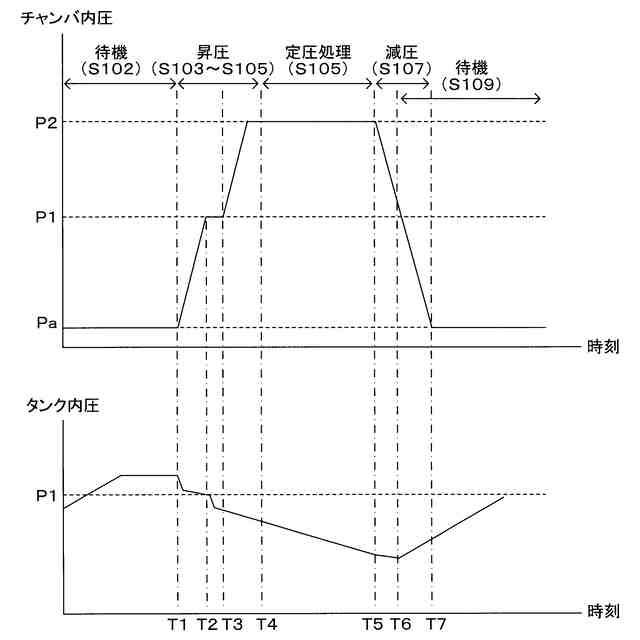

このように構成された発明では、処理チャンバに対して、比較的低圧である第１圧力の処理流体と、これより高圧の第２圧力の処理流体とが順に供給される。第１圧力の処理流体は、臨界圧力よりも低圧の気体として処理チャンバに供給される。一方、第２圧力は臨界圧力を超えており、その温度設定により超臨界状態で処理チャンバに供給可能である。
【００１０】
上記従来技術のように、内部の気圧がほぼ大気圧である処理チャンバに臨界圧力を超える高圧の処理流体を直接導入すると、処理流体の部分的な液化または固化に起因する処理不良が発生するおそれがある。これに対し、本発明では例えば、まず気体の処理流体で処理チャンバの内部空間を満たすことで、内部空間を中間的な第１圧力まで昇圧させておき、その状態から超臨界状態の処理流体が導入される。したがって、断熱膨張による温度低下はより限定的となり、従来技術における問題点を解消することが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
