公開番号2025171919
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024189419
出願日2024-10-29
発明の名称液冷構造及び電池パック
出願人恵州億緯リ能股フン有限公司,EVE ENERGY CO., LTD.
代理人TRY国際弁理士法人
主分類H01M 10/6557 20140101AFI20251113BHJP(基本的電気素子)
要約【課題】セルが熱により膨張した場合に膨張防止効果を果たし、電池パックの組み立て効率を向上する。
【解決手段】液冷構造100は、セルを支持するための支持板10と、支持板に垂直に設けられ、本体と本体内に設けられた複数の伸縮リブ22を含み、本体内には液冷剤が流れる液冷流路23が形成され、複数の伸縮リブが液冷流路内に間隔を空けて設けられ、各伸縮リブが液冷流路の対向する両側壁の間に接続され、液冷流路を複数のサブ流路に仕切る垂直板20と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
液冷構造（１００）であって、
セル（２００）を支持するための支持板（１０）と、
前記支持板（１０）に垂直に設けられ、本体（２１）と前記本体（２１）内に設けられた複数の伸縮リブ（２２）を含み、前記本体（２１）内には液冷剤が流れる液冷流路（２３）が形成され、複数の前記伸縮リブ（２２）は前記液冷流路（２３）内に間隔を空けて設けられ、各前記伸縮リブ（２２）は、前記液冷流路（２３）の対向する両側壁の間に接続され、前記液冷流路（２３）を複数のサブ流路（２３１）に仕切る垂直板（２０）と、を含む、液冷構造（１００）。
続きを表示（約 1,000 文字）【請求項２】
前記垂直板（２０）は、複数の制限リブ（２４）をさらに含み、前記制限リブ（２４）は、前記液冷流路（２３）の少なくとも１つの側壁に設けられ、複数の前記伸縮リブ（２２）及び複数の前記制限リブ（２４）は１つずつ交互に設けられる、請求項１に記載の液冷構造（１００）。
【請求項３】
前記液冷流路（２３）の対向する両側壁に前記制限リブ（２４）が設けられ、前記制限リブ（２４）は、前記液冷流路（２３）の対向する両側壁に順に交互に設けられる、請求項２に記載の液冷構造（１００）。
【請求項４】
前記液冷剤の流動方向に垂直な方向において、前記制限リブ（２４）の幅は前記液冷流路（２３）の幅の０．１～０．９倍である、請求項２又は３に記載の液冷構造（１００）。
【請求項５】
前記伸縮リブ（２２）は、前記液冷流路（２３）の側壁に対して傾斜して設けられる、請求項１～３のいずれか一項に記載の液冷構造（１００）。
【請求項６】
前記伸縮リブ（２２）の傾斜角度は３０°～６０°の間である、請求項５に記載の液冷構造（１００）。
【請求項７】
前記伸縮リブ（２２）の厚さの範囲は１．０～２．５ｍｍである、請求項１～３のいずれか１項に記載の液冷構造（１００）。
【請求項８】
前記本体（２１）は、上から下に向かって少なくとも流通セクション（２５）と支持セクション（２６）を含み、前記流通セクション（２５）は前記液冷流路（２３）となり、前記支持セクション（２６）は、中実構造であり、前記流通セクション（２５）と前記支持板（１０）との間に接続される、請求項１～３のいずれか１項に記載の液冷構造（１００）。
【請求項９】
前記本体（２１）は、遮断セクション（２７）をさらに含み、前記遮断セクション（２７）は、前記流通セクション（２５）の前記支持セクション（２６）から離れた端部に設けられ、前記遮断セクション（２７）は、中実構造である、請求項８に記載の液冷構造（１００）。
【請求項１０】
前記支持セクション（２６）の高さ及び前記遮断セクション（２７）の高さはそれぞれ前記本体（２１）の高さの０．０５～０．１倍である、請求項９に記載の液冷構造（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、２０２４年０５月１０日に中国特許庁に提出された、出願番号が２０２４２１０１６１６９１の中国特許出願の優先権を主張しており、当該出願の全ての内容は、引用により本願に組み込まれている。
本願は、電池の技術分野に関し、特に、液冷構造及び電池パックに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電池技術の進歩に伴い、エネルギー貯蔵産業で現在使用されているエネルギー電池は、高エネルギー密度、大容量、高速充放電の方向に発展している。高エネルギー密度アプリケーションの要件と電池をパックとして配置することによる影響により、電池パックの高速充放電中に短時間に大量の熱が発生し、電池パックの温度の上昇と不均一な分布を引き起している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
充放電プロセス中に電池パックを冷却するために、通常、電池パックの底部に液冷板が設けられ、液冷板と電池パックとの間の熱交換によって電池パックを冷却する。
【０００４】
現在の液冷形態は、現在のセル・トゥ・パック（ＣＴＰ：ＣｅｌｌｔｏＰａｃｋ）の組み立て方法には適用できない。
【課題を解決するための手段】
【０００５】
第１の態様では、本願は、
セルを支持するための支持板と、
前記支持板に垂直に設けられ、本体と前記本体内に設けられた複数の伸縮リブを含み、前記本体内には液冷剤が流れる液冷流路が形成され、複数の前記伸縮リブは前記液冷流路内に間隔を空けて設けられ、各前記伸縮リブは、前記液冷流路の対向する両側壁の間に接続され、前記液冷流路を複数のサブ流路に仕切る垂直板と、を含む、液冷構造を提供する。
【０００６】
第２の態様では、本願は、
上記の液冷構造と、前記液冷構造の前記支持板に順に並設される複数のセルと、を含む、電池パックを提供する。
【発明の効果】
【０００７】
液冷剤が流れる垂直板が設けられ、液冷剤とセルとの熱交換を可能することによって、充放電プロセス中にセルを冷却し、また、垂直板内に伸縮リブが設けられ、セルが熱により膨張したときに、伸縮リブが圧縮され、伸縮リブは一定の構造強度を有するので、セルが伸縮リブを無限に圧縮することができず、それによって、垂直板はセルが熱により膨張した場合に膨張防止効果を果たす。さらに、セルを支持するための支持板を設けることによって、液冷構造とセルは１つのモジュールとして組み立てられ、ＣＴＰの組み立てに直接用いることができ、それにより、電池パックの組み立て効率が向上する。
【図面の簡単な説明】
【０００８】

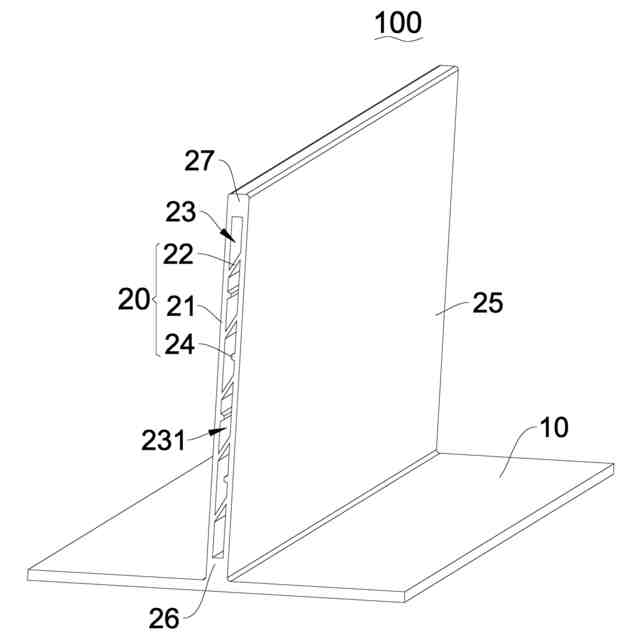

本願の実施例の液冷構造の模式的な斜視図である。

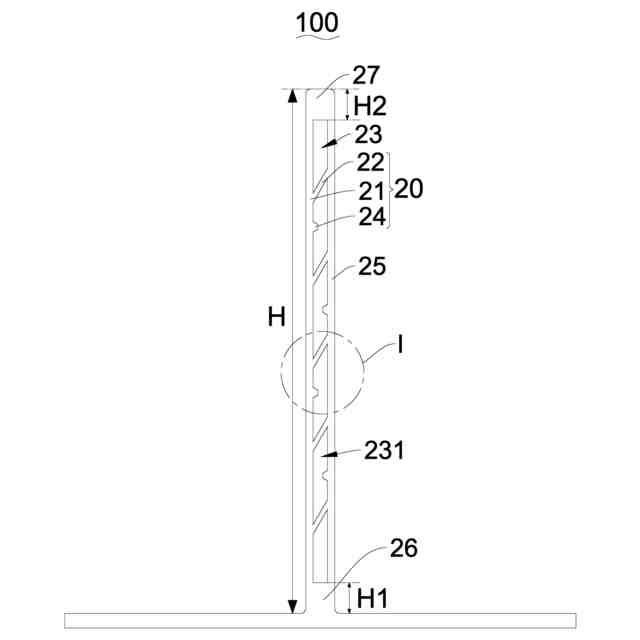

図１における液冷構造の左側面図である。

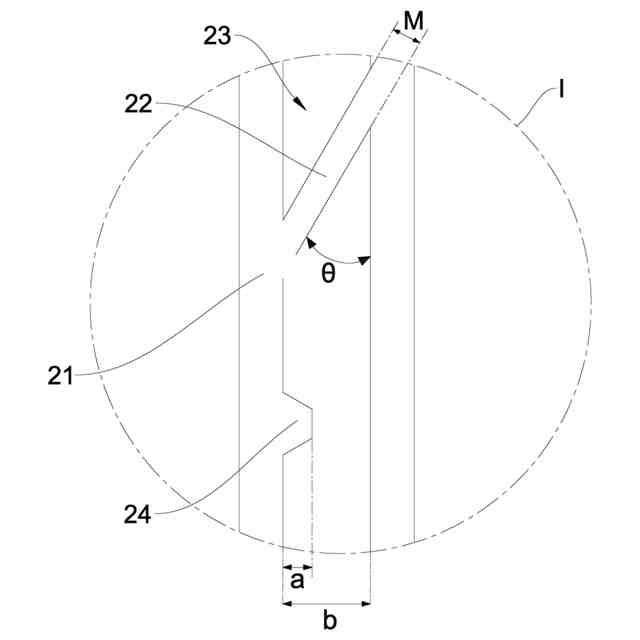

図２のＩ部の拡大模式図である。

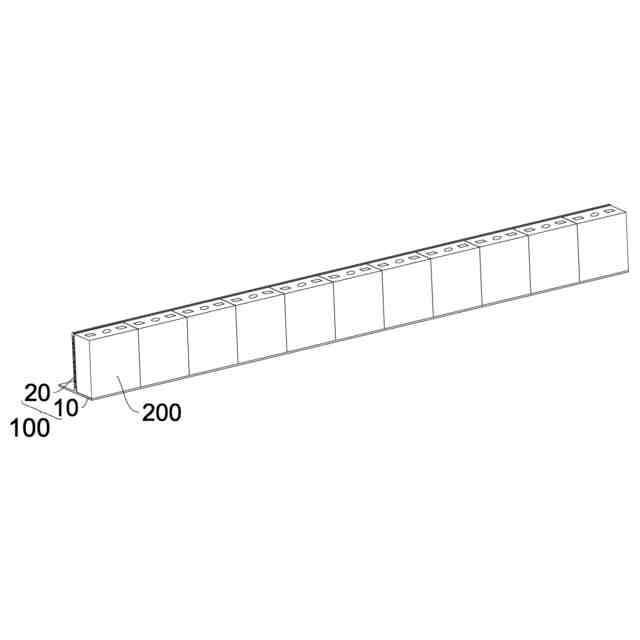

図１の液冷構造の使用状態の参考図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本願についてさらに詳細に説明する。
【００１０】
図１～図３に示すように、本願の実施例による液冷構造１００は、支持板１０と、垂直板２０と、を含む。
（【００１１】以降は省略されています）
