公開番号2025171811
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077506
出願日2024-05-10

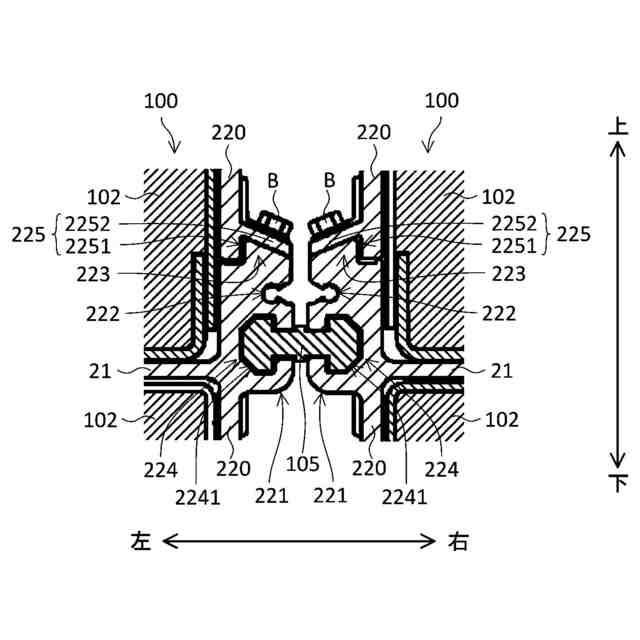

発明の名称バッテリーケース、バッテリー装置、及び、乗物
出願人ストームグループベイフェイ,STORM Group B.V.
代理人弁理士法人佐野特許事務所
主分類H01M 50/258 20210101AFI20251113BHJP(基本的電気素子)
要約【課題】バッテリー装置の仕様を容易に変更可能にする。

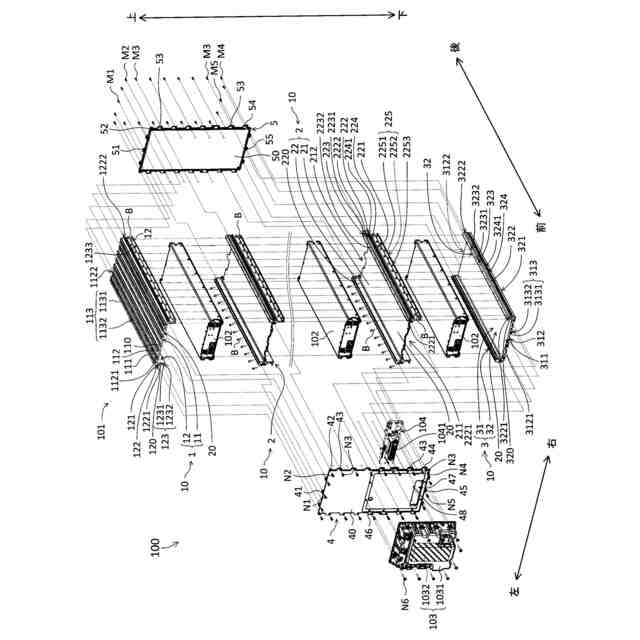

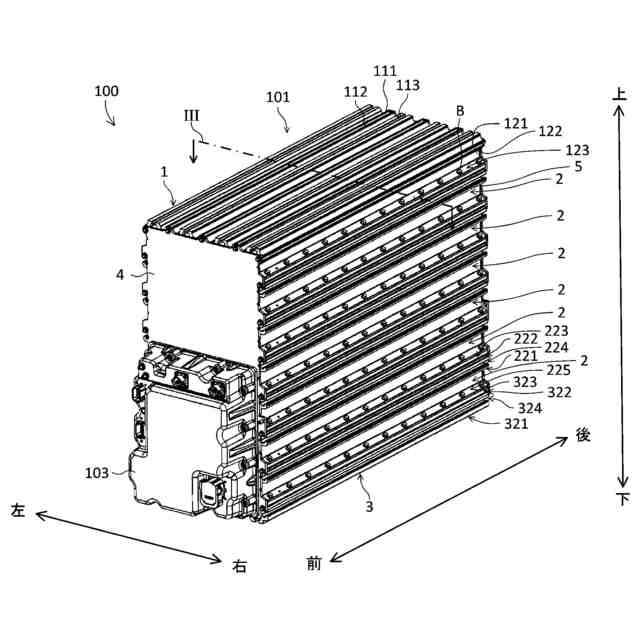

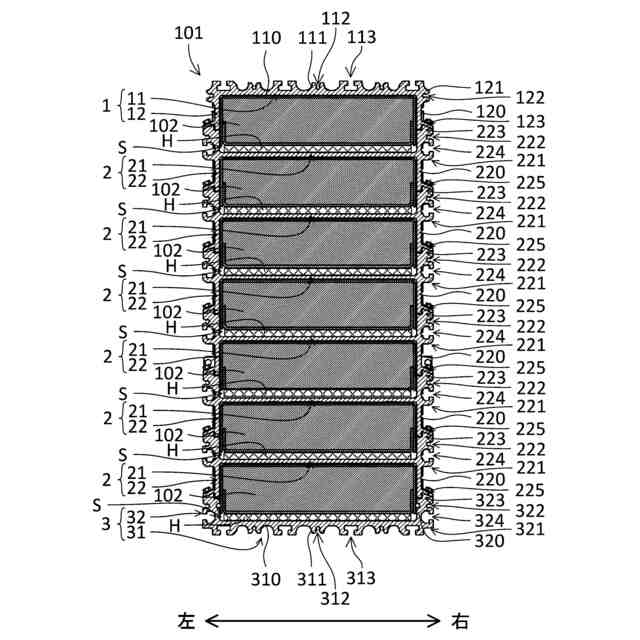

【解決手段】バッテリー装置100のバッテリーケース101は、第1方向に積み重ねられる複数のケース部材10と、収容空間Sと、を備える。収容空間Sは、第1方向において隣り合うケース部材10間にバッテリーモジュール102を収容可能である。一方側のケース部材10は、第1連結部123,225をさらに有する。第1連結部123,225は、一方側のケース部材10の板部20の第1方向と交差する第2方向の両端側に配置される。他方側のケース部材10は、第2連結部223,323をさらに有する。第2連結部223,323は、他方側のケース部材10の第2方向の両端側に配置されて、第1連結部123,225と連結される。
【選択図】図1
特許請求の範囲【請求項１】
第１方向に積み重ねられる複数のケース部材と、
前記第１方向において隣り合う前記ケース部材間にバッテリーモジュールを収容可能な収容空間と、
を備え、
前記第１方向において隣り合う前記ケース部材はそれぞれ、前記第１方向と交差する方向に広がる板部を有し、
前記第１方向において隣り合う前記ケース部材のうちの前記第１方向の一方側の前記ケース部材は、前記第１方向の一方側の前記ケース部材の前記板部の前記第１方向と交差する第２方向の両端側に配置される第１連結部をさらに有し、
前記第１方向において隣り合う前記ケース部材のうちの前記第１方向の他方側の前記ケース部材は、前記第１方向の他方側の前記ケース部材の前記第２方向の両端側に配置されて、前記第１連結部と連結される第２連結部をさらに有する、バッテリーケース。
続きを表示（約 1,900 文字）【請求項２】
複数の前記ケース部材は、
前記第１方向の最も一方側に配置される第１ケース部材と、
前記第１方向の最も他方側に配置される第２ケース部材と、
前記第１ケース部材と前記第２ケース部材との間に配置される第３ケース部材と、
を含み、
前記第１ケース部材、前記第２ケース部材、及び、前記第３ケース部材はそれぞれ、前記第１方向と交差する方向に広がる板部を有し、
前記第１ケース部材の前記第１連結部は、該第１ケース部材と前記第１方向に隣り合う前記第３ケース部材の前記第２連結部と連結され、
前記第２ケース部材の前記第２連結部は、該第２ケース部材と前記第１方向に隣り合う前記第３ケース部材の前記第１連結部と連結される、請求項１に記載のバッテリーケース。
【請求項３】
前記第３ケース部材を複数有し、
前記第１方向において隣り合う前記第３ケース部材において、前記第１方向の一方側の前記第３ケース部材の前記第１連結部は、前記第１方向の他方側の前記第３ケース部材の前記第２連結部と連結される、請求項２に記載のバッテリーケース。
【請求項４】
前記第３ケース部材の前記板部は、
該第３ケース部の前記板部の前記第１方向及び前記第２方向と交差する第３方向の一方側端部において前記第３方向の他方に凹む第１凹部と、
該第３ケース部材の前記板部の前記第３方向の他方側端部において前記第３方向の一方に凹む第２凹部と、
のうちの少なくともどちらかを有する、請求項２に記載のバッテリーケース。
【請求項５】
前記第３ケース部材は、該第３ケース部材の前記板部の前記第２方向の一方側端部と他方側端部とに配置される一対の壁部をさらに有し、
前記壁部は、前記第３ケース部材の前記板部の前記第２方向の端部から前記第１方向の一方及び他方に延びる、請求項２に記載のバッテリーケース。
【請求項６】
前記第３ケース部材は、該第３ケース部材の前記板部の前記第２方向の一方側端部と他方側端部とに配置される一対の壁部をさらに有し、
前記壁部は、前記第３ケース部材の前記板部の前記第２方向の端部から前記第１方向の一方及び他方に延び、
少なくともいずれかの前記ケース部材は、接続部を有し、
前記接続部は、
他の前記バッテリーケースと接続可能であり、
前記第１ケース部材の前記板部の前記第１方向の一方側端面、前記第２ケース部材の前記板部の前記第１方向の他方側端面、前記第２ケース部材の前記壁部の前記第２方向の外方側端面、及び、前記第３ケース部材の前記壁部の前記第２方向の外方側端面の少なくともいずれかに配置される、請求項２に記載のバッテリーケース。
【請求項７】
複数の前記ケース部材の前記第１方向及び前記第２方向と交差する第３方向の一方側端部を覆う第１プレートと、
複数の前記ケース部材の前記第３方向の他方側端部を覆う第２プレートと、
をさらに備え、
前記壁部は、
該壁部の前記第１方向の端部において前記第２方向の外方に突出して該壁部の前記第３方向の一方側端部から他方側端部に渡って延びる凸条部と、
前記凸条部の前記第３方向の一方側端部に配置されて前記第１プレートを前記壁部に取り付けるための第１固定部と、
前記凸条部の前記第３方向の他方側端部に配置されて前記第２プレートを前記壁部に取り付けるための第２固定部と、
をさらに有し、
前記凸条部にはさらに、前記第１連結部及び前記第２連結部のどちらかと前記接続部とが配置される、請求項６に記載のバッテリーケース。
【請求項８】
前記ケース部材は、前記第１方向及び前記第２方向と交差する第３方向に延びる押出成形品である、請求項１に記載のバッテリーケース。
【請求項９】
請求項１から請求項８のいずれか１項に記載のバッテリーケースと、
前記バッテリーケースに収容されるバッテリーモジュールと、
を備える、バッテリー装置。
【請求項１０】
前記電装部品を収容するインターフェースボックスと、
前記バッテリーモジュールと前記電装部品とを電気的に接続するコネクタ部と、
をさらに備え、
前記インターフェースボックスは、前記バッテリーケースの外部に配置される、請求項９に記載のバッテリー装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリーケース、バッテリー装置、及び、乗物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、バッテリー装置からの電力供給により、駆動可能な作業車両が知られている。たとえば、特許文献１では、電動作業車両のバッテリーシステムを開示している。このバッテリーシステムは、複数のバッテリー装着部を有する。各々のバッテリー装着部には、バッテリーのパックが着脱可能に装着される。
【０００３】
ところで、バッテリー装置の仕様（サイズ、出力電圧、電力容量など）は、作業車両によって異なるため、作業車両毎にカスタムされる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１５８５１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、作業車両に応じたバッテリー装置のカスタムは、設計者及び製造者に対する大きな負担と製造に要する時間及びコストとが掛かる一方で、大量生産され難い。そのため、スケールメリット（規模の経済性：economies of scale）が低くなり易い。また、作業車両毎に異なる仕様でカスタムされるため、保守・点検の方法及びし易さが異なる。従って、保守性及び点検作業性の維持が難しいことがある。
【０００６】
本発明は、上記の状況を鑑みて、バッテリー装置の仕様を容易に変更可能にすることを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明の一の態様によるバッテリーケースは、複数のケース部材と、収容空間と、を備える。複数の前記ケース部材は、第１方向に積み重ねられる。前記収容空間は、前記第１方向において隣り合う前記ケース部材間にバッテリーモジュールを収容可能である。前記第１方向において隣り合う前記ケース部材はそれぞれ、前記第１方向と交差する方向に広がる板部を有する。前記第１方向において隣り合う前記ケース部材のうちの前記第１方向の一方側の前記ケース部材は、第１連結部をさらに有する。前記第１連結部は、前記第１方向の一方側の前記ケース部材の前記板部の前記第１方向と交差する第２方向の両端側に配置される。前記第１方向において隣り合う前記ケース部材のうちの前記第１方向の他方側の前記ケース部材は、第２連結部をさらに有する。前記第２連結部は、前記第１方向の他方側の前記ケース部材の前記第２方向の両端側に配置されて、前記第１連結部と連結される。
【０００８】
また、上記目的を達成するために本発明の一の態様によるバッテリー装置は、上記のバッテリーケースと、バッテリーモジュールと、を備える。前記バッテリーモジュールは、前記バッテリーケースに収容される。
【０００９】
また、上記目的を達成するために本発明の一の態様による乗物は、上記のバッテリー装置を備える。
【００１０】
本発明の更なる特徴や利点は、以下に示す実施形態によって一層明らかにされる。
【発明の効果】
（【００１１】以降は省略されています）
