公開番号2025171754
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077401
出願日2024-05-10
発明の名称分離体及びその設計方法
出願人株式会社デンソー
代理人弁理士法人あいち国際特許事務所
主分類B01D 69/00 20060101AFI20251113BHJP(物理的または化学的方法または装置一般)
要約【課題】分離効率を確保しつつ、分離性能を向上することができる分離体及びその設計方法を提供すること。
【解決手段】分離体1は、多数の細孔20を有する。分離体1は、被処理液dに含まれる被分離液体を蒸気vの状態で透過させることにより、被処理液dから被分離液体を分離するために用いられる。被処理液dの表面張力をσ、分離体1の表面に対する被処理液dの接触角をθ、分離体1にかかる最大圧力をP、とする。また、特定細孔径Daを、「Da=-4σcosθ/P」にて定義する。このとき、分離体1のメジアン細孔径D50は、特定細孔径Daに対して、「Da/10<D50<Da/1.5」を満たす。また、多数の細孔20のうち特定細孔径Daよりも大きい細孔径を有する細孔20を粗大細孔としたとき、すべての細孔20の合計容積に対する、粗大細孔の合計容積の割合である粗大孔容積率は、所定の値以下である。

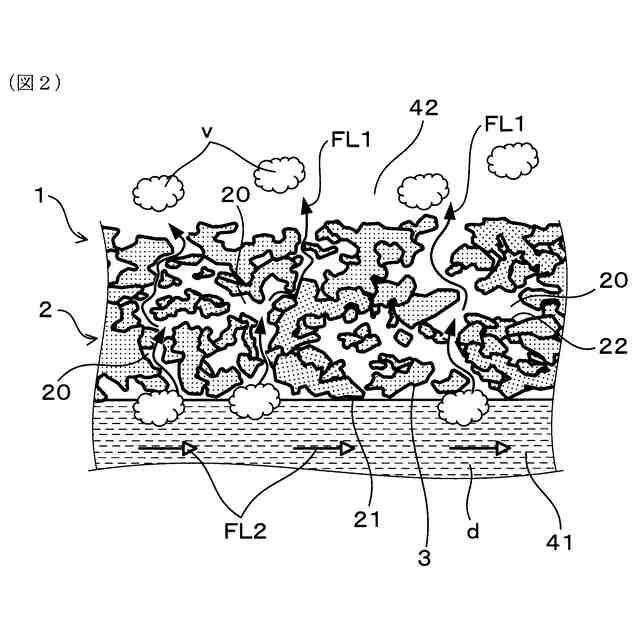

【選択図】図2
特許請求の範囲【請求項１】
多数の細孔（２０）を有し、被処理液（ｄ）に含まれる被分離液体（Ｌｑ）を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離するための分離体（１）であって、
前記分離体の気孔率は２０％以上であり、

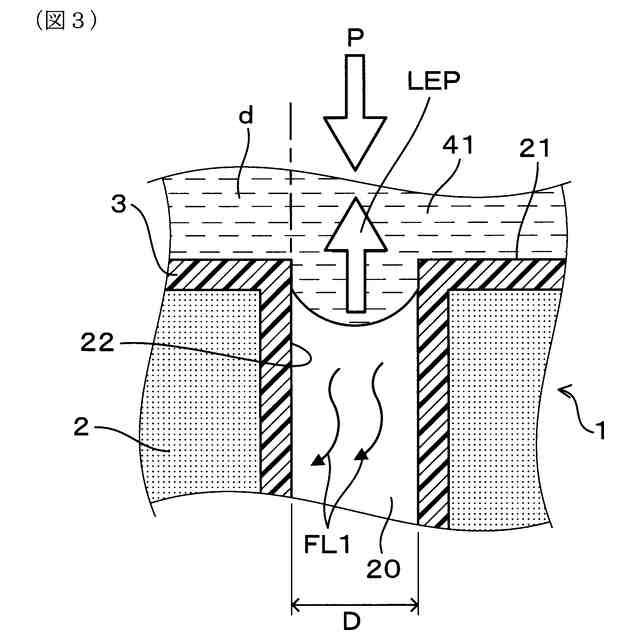

前記被処理液の表面張力をσ、
前記分離体の表面に対する前記被処理液の接触角をθ、
前記分離体にかかる最大圧力をＰ、とし、

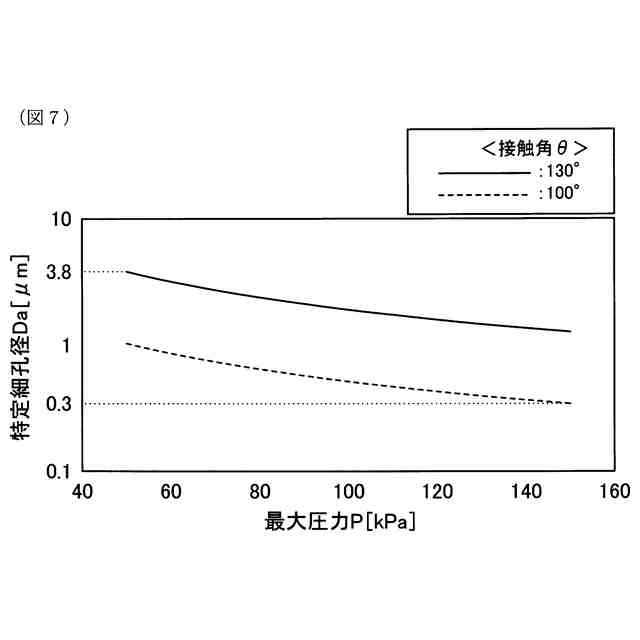

特定細孔径Ｄaを、Ｄa＝－４σｃｏｓθ／Ｐにて定義したとき、

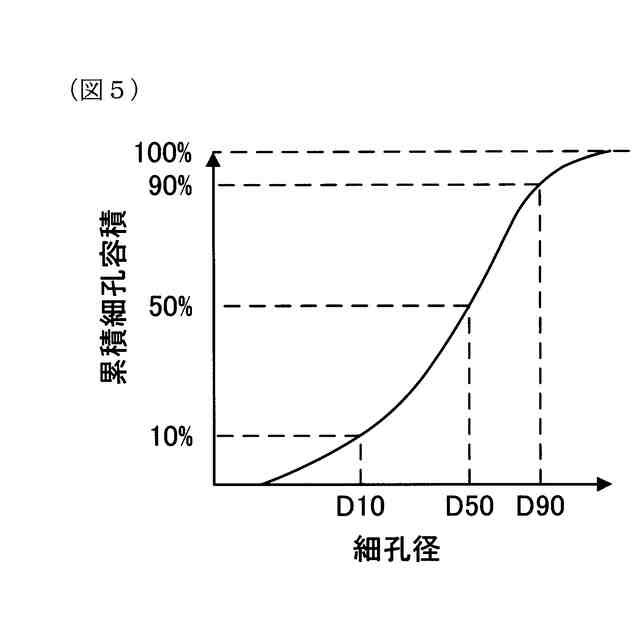

前記分離体のメジアン細孔径Ｄ５０は、前記特定細孔径Ｄaに対して、

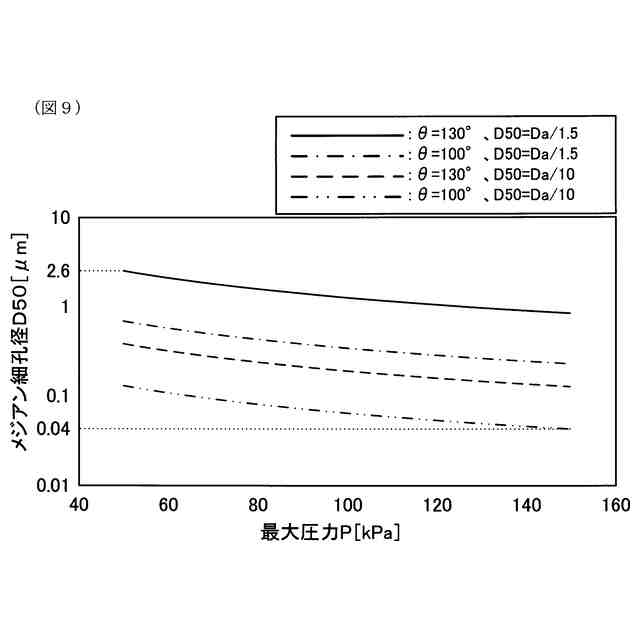

Ｄa／１０＜Ｄ５０＜Ｄa／１．５を満たし、
前記多数の細孔のうち前記特定細孔径Ｄaよりも大きい細孔径を有する前記細孔を粗大細孔としたとき、
すべての前記細孔の合計容積に対する、前記粗大細孔の合計容積の割合である粗大孔容積率は、所定の値以下である、分離体。
続きを表示（約 730 文字）【請求項２】
前記粗大孔容積率は、１５％以下である、請求項１に記載の分離体。
【請求項３】
気孔率が７０％以下である、請求項１又は２に記載の分離体。
【請求項４】
気孔率が６０％未満である、請求項３に記載の分離体。
【請求項５】
前記多数の細孔を有するセラミック基材（２）と、前記セラミック基材の表面に形成された被覆層（３）とを有し、前記被覆層の表面に対する前記被処理液の接触角は、９０°よりも大きい、請求項１又は２に記載の分離体。
【請求項６】
膜蒸留に用いられる、請求項１又は２に記載の分離体。
【請求項７】
多数の細孔（２０）を有し、被処理液（ｄ）に含まれる被分離液体（Ｌｑ）を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離するための分離体（１）の設計方法であって、
前記分離体の気孔率は２０％以上であり、
前記被処理液の表面張力をσ、
前記分離体の表面に対する前記被処理液の接触角をθ、
前記分離体にかかる最大圧力をＰ、とし、
特定細孔径Ｄaを、Ｄa＝－４σｃｏｓθ／Ｐにて定義したとき、
前記分離体のメジアン細孔径Ｄ５０が、前記特定細孔径Ｄaに対して、
Ｄa／１０＜Ｄ５０＜Ｄa／１．５を満たすように設計し、
前記多数の細孔のうち前記特定細孔径Ｄaよりも大きい細孔径を有する前記細孔を粗大細孔としたとき、
すべての前記細孔の合計容積に対する、前記粗大細孔の合計容積の割合である粗大孔容積率が、所定の値以下となるように設計する、分離体の設計方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分離体及びその設計方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に開示されているように、原料液中の溶媒を蒸気の状態で透過させることにより、原料液を濃縮することができる膜蒸留用膜が知られている。特許文献１に記載の膜蒸留用膜は、平均孔径や空隙率を所定の範囲に規定している。そして、特許文献１には、細孔における平均孔径に対する最大孔径の比である孔径分布を、１．２～２．５の範囲内とすることにより、蒸気透過性と膜蒸留用膜における原料液の浸入抑制との両立を図る旨が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２１８１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の膜蒸留用膜によって、原料液である被処理液から水等の被分離液体を分離するにあたっては、下記の観点で改善の余地がある。すなわち、膜蒸留用膜の細孔を、特許文献１に記載の条件範囲内に設定したとしても、被分離液体の蒸気の透過効率が低すぎたり、被処理液が透過しすぎたりするという事象が懸念される。それゆえ、分離効率と分離性能との両立という観点において、改善の余地がある。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、分離効率を確保しつつ、分離性能を向上することができる分離体及びその設計方法を提供しようとするものである。
【課題を解決するための手段】
【０００６】
本発明の一態様は、多数の細孔（２０）を有し、被処理液（ｄ）に含まれる被分離液体（Ｌｑ）を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離するための分離体（１）であって、
前記分離体の気孔率は２０％以上であり、
前記被処理液の表面張力をσ、
前記分離体の表面に対する前記被処理液の接触角をθ、
前記分離体にかかる最大圧力をＰ、とし、
特定細孔径Ｄaを、Ｄa＝－４σｃｏｓθ／Ｐにて定義したとき、
前記分離体のメジアン細孔径Ｄ５０は、前記特定細孔径Ｄaに対して、
Ｄa／１０＜Ｄ５０＜Ｄa／１．５を満たし、
前記多数の細孔のうち前記特定細孔径Ｄaよりも大きい細孔径を有する前記細孔を粗大細孔としたとき、
すべての前記細孔の合計容積に対する、前記粗大細孔の合計容積の割合である粗大孔容積率は、所定の値以下である、分離体にある。
【０００７】
本発明の他の態様は、多数の細孔（２０）を有し、被処理液（ｄ）に含まれる被分離液体（Ｌｑ）を蒸気（ｖ）の状態で透過させることにより、前記被処理液から前記被分離液体を分離するための分離体（１）の設計方法であって、
前記分離体の気孔率は２０％以上であり、
前記被処理液の表面張力をσ、
前記分離体の表面に対する前記被処理液の接触角をθ、
前記分離体にかかる最大圧力をＰ、とし、
特定細孔径Ｄaを、Ｄa＝－４σｃｏｓθ／Ｐにて定義したとき、
前記分離体のメジアン細孔径Ｄ５０が、前記特定細孔径Ｄaに対して、
Ｄa／１０＜Ｄ５０＜Ｄa／１．５を満たすように設計し、
前記多数の細孔のうち前記特定細孔径Ｄaよりも大きい細孔径を有する前記細孔を粗大細孔としたとき、
すべての前記細孔の合計容積に対する、前記粗大細孔の合計容積の割合である粗大孔容積率が、所定の値以下となるように設計する、分離体の設計方法にある。
【発明の効果】
【０００８】
上記分離体において、メジアン細孔径Ｄ５０は、「Ｄa／１０＜Ｄ５０＜Ｄa／１．５」を満たし、かつ、粗大孔容積率は、所定の値以下である。それゆえ、被処理液から被分離液体を充分に分離することができると共に、被処理液が分離体を通過することを充分に抑制できる。その結果、分離効率を確保しつつ、分離性能を向上することができる。
【０００９】
上記分離体の設計方法においては、メジアン細孔径Ｄ５０が、「Ｄa／１０＜Ｄ５０＜Ｄa／１．５」を満たすように設計し、かつ、粗大孔容積率が、所定の値以下となるように設計する。それゆえ、被処理液から被分離液体を充分に分離することができると共に、被処理液が分離体を通過することを充分に抑制できる。その結果、分離効率を確保しつつ、分離性能を向上することができる。
【００１０】
以上のごとく、上記態様によれば、分離効率を確保しつつ、分離性能を向上することができる分離体及びその設計方法を提供することができる。
なお、特許請求の範囲及び課題を解決する手段に記載した括弧内の符号は、後述する実施形態に記載の具体的手段との対応関係を示すものであり、本発明の技術的範囲を限定するものではない。
【図面の簡単な説明】
（【００１１】以降は省略されています）
