公開番号2025171488
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076895
出願日2024-05-10
発明の名称光計測装置
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G01M 11/00 20060101AFI20251113BHJP(測定;試験)
要約【課題】近接する二つの計測領域における計測の正確性が向上した光計測装置を提供する。
【解決手段】互いに隔てた複数の計測領域をそれぞれ計測する少なくとも二つのプローブを備えた光計測装置において、前記二つのプローブは、それぞれ、光学部材と、レンズ系と、導光部と、測光部とを有し、前記光学部材は、前記計測領域からの光を偏向し、前記二つのプローブにおいて、前記レンズ系の光軸間隔は、前記計測領域の中心間距離よりも広く、前記二つのプローブの前記計測領域の面積は、互いに異なり、前記二つのプローブの計測角は、同じである。

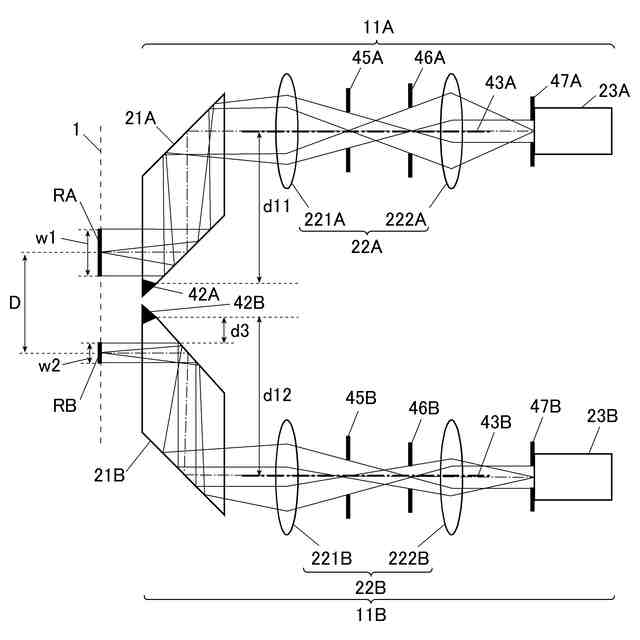

【選択図】図4
特許請求の範囲【請求項１】

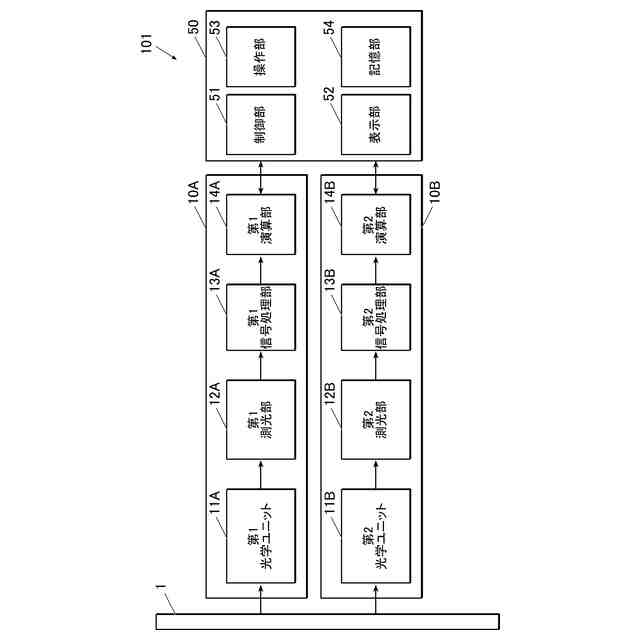

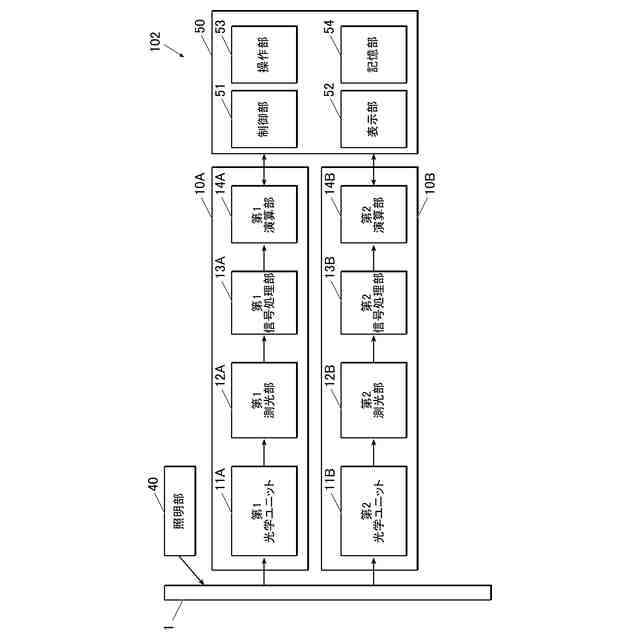

互いに隔てた複数の計測領域をそれぞれ計測する少なくとも二つのプローブを備えた光計測装置であって、
前記二つのプローブは、それぞれ、光学部材と、レンズ系と、導光部と、測光部とを有し、

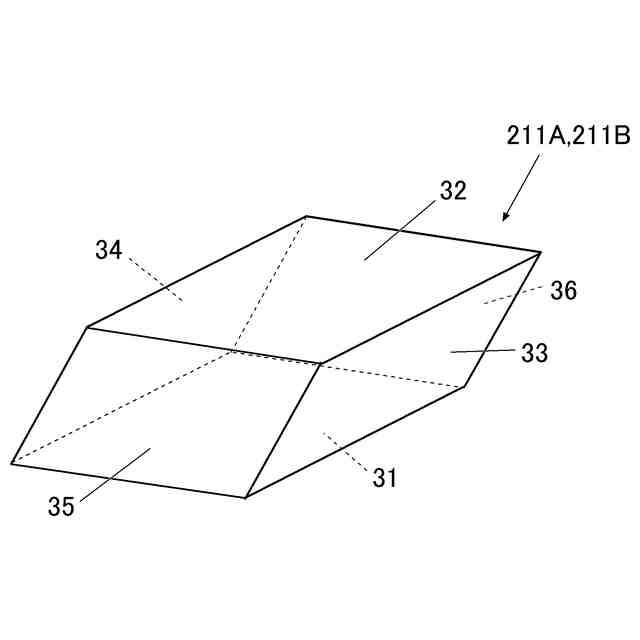

前記光学部材は、前記計測領域からの光を偏向し、
前記二つのプローブにおいて、前記レンズ系の光軸間隔は、前記計測領域の中心間距離よりも広く、
前記二つのプローブの前記計測領域の面積は、互いに異なり、

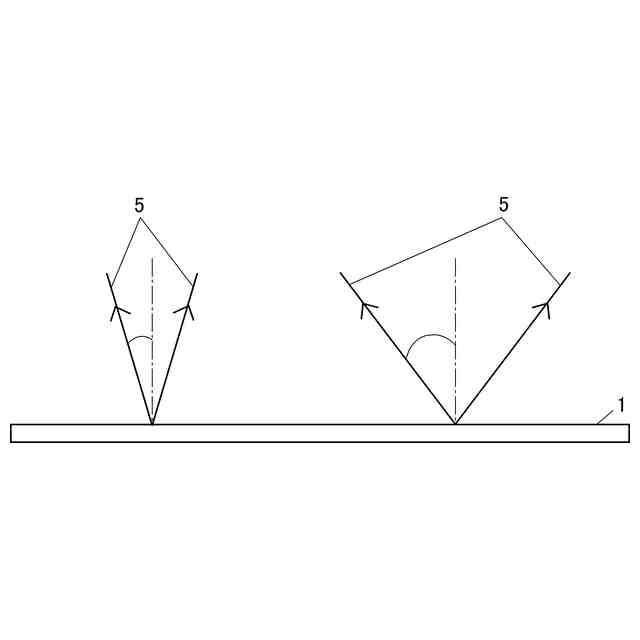

前記二つのプローブの計測角は、同じである、光計測装置。
続きを表示（約 1,000 文字）【請求項２】
前記二つのプローブは、前記レンズ系の全長の差が１０ｍｍ以内である、請求項１に記載の光計測装置。
【請求項３】
前記二つのプローブの前記レンズ系は、同一であり、
前記二つのプローブは、それぞれ、被計測面と前記レンズ系に関して共役な位置に視野絞りを有し、
前記二つのプローブの前記視野絞りの開口面積は、互いに異なる、請求項１又は請求項２に記載の光計測装置。
【請求項４】
前記レンズ系の光軸方向における前記二つのプローブの前記視野絞りの位置は、互いに異なる、請求項３に記載の光計測装置。
【請求項５】

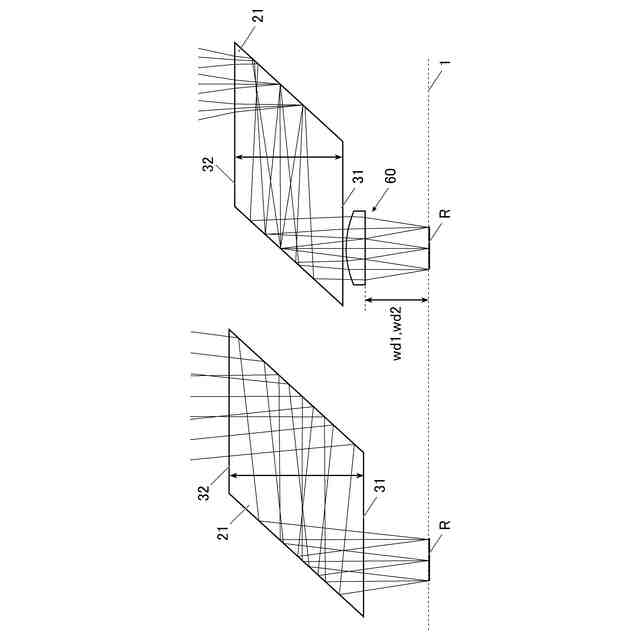

前記二つのプローブのワーキングディスタンスは、互いに異なる、請求項１又は請求項２に記載の光計測装置。
【請求項６】

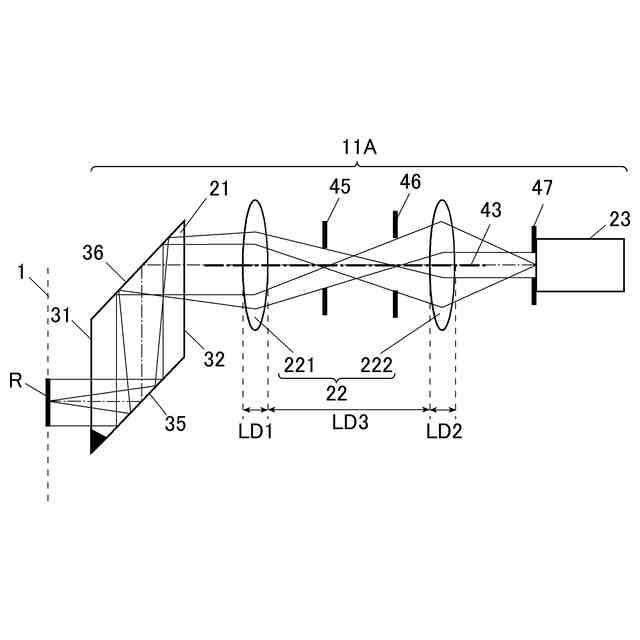

前記二つのプローブの前記レンズ系は、それぞれ、正のパワーを持つレンズ群を有し、
前記二つのプローブは、それぞれ、前記レンズ群の後ろ側焦点位置に開口絞りを有する、請求項１又は請求項２に記載の光計測装置。
【請求項７】
前記二つのプローブの前記レンズ系は、それぞれ、いずれも正のパワーを持つ前方レンズ群と後方レンズ群を有し、
前記二つのプローブは、それぞれ、前記前方レンズ群の後ろ側焦点位置に開口絞りを有する、請求項１又は請求項２に記載の光計測装置。
【請求項８】
前記二つのプローブの前記レンズ系は、それぞれ、いずれも正のパワーを持つ前方レンズ群と後方レンズ群を有し、
前記二つのプローブは、それぞれ、前記後方レンズ群に関して前記前方レンズ群の後ろ側焦点位置と共役な位置に開口絞りを有する、請求項１又は請求項２に記載の光計測装置。
【請求項９】
前記二つのプローブの前記レンズ系は、それぞれ、いずれも正のパワーを持つ前方レンズ群と後方レンズ群を有し、
前記二つのプローブは、それぞれ視野絞りを有し、
前記前方レンズ群に関して被計測面と共役な位置と、前記後方レンズ群の前側焦点位置と、前記視野絞りの位置が一致する、請求項１又は請求項２に記載の光計測装置。
【請求項１０】
前記導光部は、バンドルファイバーを有する、請求項１又は請求項２に記載の光計測装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光計測装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
発光体からの光を計測する光計測装置が知られている。例えば、光計測装置の一つである色彩輝度計は、ディスプレイの光学特性を計測でき、その計測結果を基に、ディスプレイの色調整ができる。
【０００３】
ディスプレイが小さいと、光学特性を計測する計測領域も小さくなる。一般的に、被計測物におけるある計測領域から発せられる光量は、計測領域の面積が小さくなるほど減少する。そのため、小さな計測領域からより多くの光量を取り入れて光学特性を計測する光計測装置が知られている（特許文献１～３）。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１１／１２１８９６号
国際公開第２０１８／２３０１７７号
特開２００３－２４７８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、ディスプレイの分野において、Under Screen Camera（ＵＳＣ）と呼ばれる技術が開発されている。ＵＳＣは、ディスプレイの背面にカメラモジュールを配置する技術であり、ＵＳＣを採用したデバイスは、ディスプレイ越しにカメラを視認しづらい構成を有する。このようなデバイスでは、カメラと重なるディスプレイの部分（ＵＳＣ部）と、カメラと重ならないディスプレイの通常の部分（通常部）とは、異なる構造を有する。例えばディスプレイのγ調整では、ＵＳＣ部と通常部との各々に対してγ調整が必要である。
【０００６】
γ調整におけるタクトタイムを短縮するためには、ＵＳＣ部と通常部のそれぞれの輝度を同時に計測する必要がある。また、ディスプレイの面内の発光分布の影響を低減する観点から、ＵＳＣ部の計測領域と通常部の計測領域は近接することが好ましい。
【０００７】
ディスプレイにおけるＵＳＣ部の領域は非常に狭く、ＵＳＣ部の計測領域も非常に狭い。一方、ディスプレイにおける通常部の領域は広いため、通常部の計測領域は必ずしもＵＳＣ部の計測領域ほど狭くする必要はない。また、計測に十分な光量が得られ正確性が向上する観点から、通常部の計測領域はある程度広いことが好ましい。輝度を計測するプローブ内のレンズ等の各部材の形状、位置等を変更することにより、ＵＳＣ部と通常部とそれぞれの適した計測領域に変更することができる。
【０００８】
一方、γ調整では、ディスプレイのＵＳＣ部と通常部との輝度の差異に着目する観点から、ＵＳＣ部と通常部とで計測条件は同一であることが好ましい。ＵＳＣ部を計測するプローブと通常部を計測するプローブとにおいて、各部材の形状、位置等を大きく変更すると、各プローブの計測条件が変化する。その結果、ディスプレイのＵＳＣ部と通常部との輝度の差異を正確に計測しづらい。
【０００９】
本発明の解決課題は、近接する二つの計測領域における計測の正確性が向上した光計測装置を提供することである。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、本発明の光計測装置は、
互いに隔てた複数の計測領域をそれぞれ計測する少なくとも二つのプローブを備えた光計測装置であって、
前記二つのプローブは、それぞれ、光学部材と、レンズ系と、導光部と、測光部とを有し、
前記光学部材は、前記計測領域からの光を偏向し、
前記二つのプローブにおいて、前記レンズ系の光軸間隔は、前記計測領域の中心間距離よりも広く、
前記二つのプローブの前記計測領域の面積は、互いに異なり、
前記二つのプローブの計測角は、同じである。
（【００１１】以降は省略されています）
