公開番号2025163542
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066914
出願日2024-04-17
発明の名称定着部材、定着装置および画像形成装置
出願人コニカミノルタ株式会社
代理人弁理士法人鷲田国際特許事務所
主分類G03G 15/20 20060101AFI20251022BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】フッ素化合物およびシラン化合物を含むことなく、定着性および分離性を有する定着部材を提供すること。
【解決手段】定着部材は、樹脂を含み、フッ素化合物およびシラン化合物を含まない表層を有し、表層の150℃におけるヘキサデカン接触角は、25°以上である。

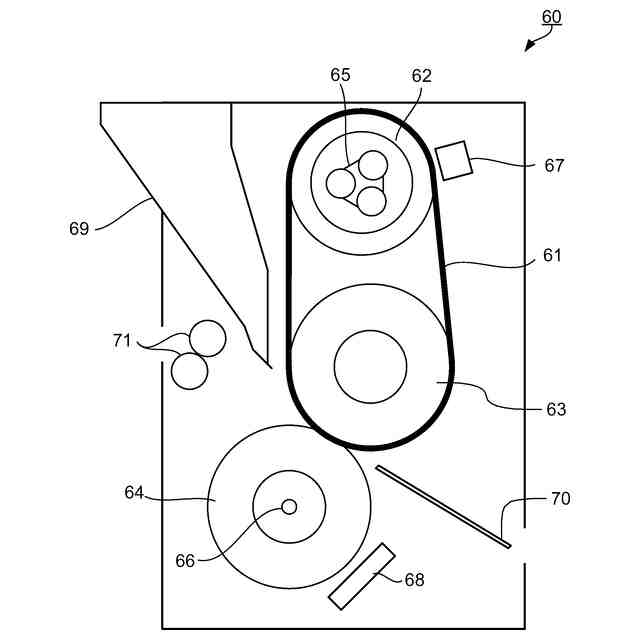

【選択図】図2
特許請求の範囲【請求項１】
樹脂を含み、フッ素化合物およびシラン化合物を含まない表層を有し、
前記表層の１５０℃におけるヘキサデカン接触角は、２５°以上である、
定着部材。
続きを表示（約 620 文字）【請求項２】
前記表層の融点は、２２５℃以上２８０℃以下であり、
前記表層の降状点応力は、２０ＭＰａ以上８０ＭＰａ以下である、
請求項１に記載の定着部材。
【請求項３】
前記樹脂は、ポリメチルペンテンである、請求項１に記載の定着部材。
【請求項４】

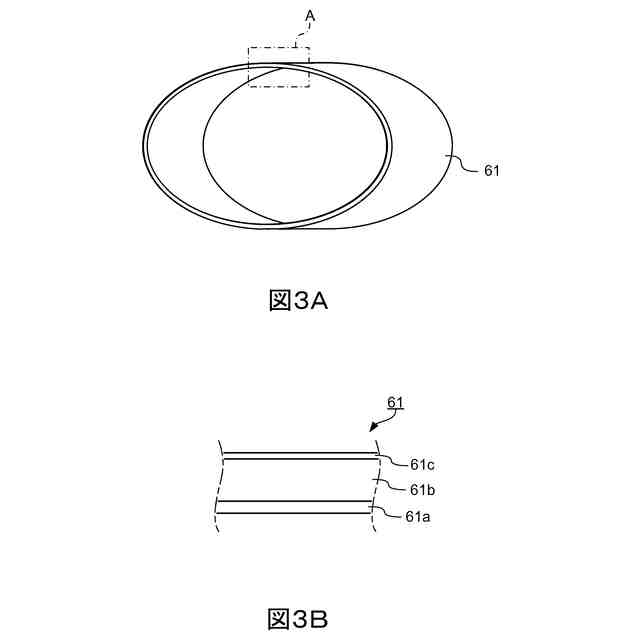

ポリイミドを含む基層と、
前記基層の上に配置されたシリコーンゴムを含む弾性層と、
前記弾性層の上に配置された前記表層と、
を有する、
請求項１に記載の定着部材。
【請求項５】
前記定着部材の形状は、無端状のベルト形状である、
請求項４に記載の定着部材。
【請求項６】

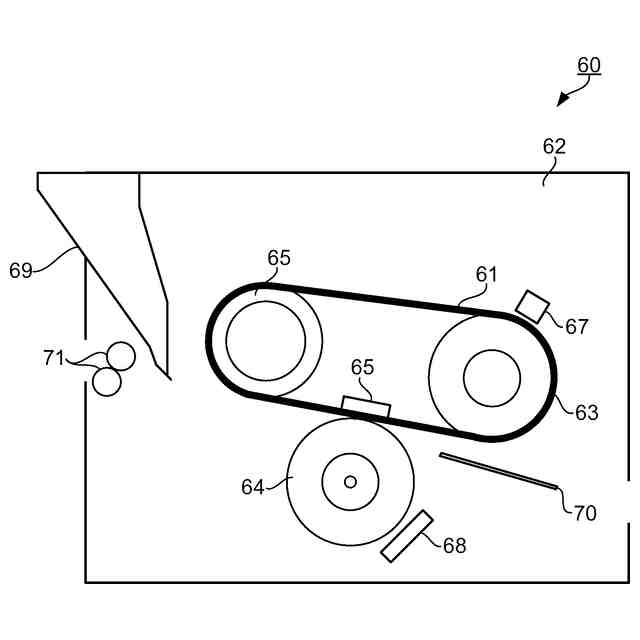

請求項５に記載の定着部材と、
前記定着部材を軸支する複数のローラと、
前記定着部材を加熱するための加熱部と、
を有する、
定着装置。
【請求項７】
前記加熱部は、前記定着部材の裏側に配置された熱源であるか、前記ローラの内部に配置されたハロゲンヒーターであるか、または前記ローラの内部に配置された電磁誘導コイルである、請求項６に記載の定着装置。
【請求項８】
記録媒体上に電子写真方式によって形成された未定着のトナー画像を加熱および加圧によって前記記録媒体に定着させる、請求項６または請求項７に記載の定着装置を有する、画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、定着部材、定着装置および画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、複写機やレーザービームプリンターなどを含む電子写真方式の画像形成装置は、加熱された定着部材を、記録媒体に担持された未定着のトナー画像に接触させて、トナー画像を記録媒体に定着させる定着装置を有する（例えば、特許文献１参照）。このような定着装置は、搬送される記録媒体にトナー画像を熱圧着させるとともに、定着部材から記録媒体が剥がれるように構成されている。また、定着部材には、その表面がトナーやワックスにより汚れないこと、および定着部材の表面でトナーを溶融させるため、高融点な材料で構成されることが要求される。
【０００３】
特許文献１には、加圧部材と、加圧ローラと、定着ベルトと、搬送用ロールを有する定着装置が記載されている。特許文献１に記載の定着装置における定着ベルトは、耐熱性シートと、耐熱性シートの上に配置された弾性体層と、弾性体層の上に配置されたフッ素樹脂を含む最外層とを有している。特許文献１に記載された定着装置では、定着ベルトがフッ素樹脂を含む最外層を有することにより、上記した機能を発揮している。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－３２１９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、フッ素樹脂は、化学的に非常に安定なため、フッ素樹脂が使用された製品の商品寿命後でも半永久的に残存する。また、一部のフッ素樹脂は、生物蓄積性や毒性の観点から、人体への影響が危惧されている。欧州などでは、有機フッ素樹脂の総称であるＰＦＡＳ（ＰｅｒａｎｄＰｏｌｙｆｌｕｏｒｏａｌｋｙｌｓｕｂｓｔａｎｃｅｓ）の規制がすすんでおり、今後、有機フッ素樹脂を使用することに対する規制がさらに強化されると考えられる。そこで、特許文献１に記載した定着装置を有する画像形成装置などでも、フッ素樹脂ではない樹脂を用いた定着部材を使用することが望まれている。
【０００６】
そこで、本発明の目的は、フッ素化合物およびシラン化合物を含むことなく、定着性および分離性を有する定着部材を提供することである。また、本発明の別の目的は、当該定着部材を有する定着装置および画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一実施の形態に係る定着部材は、樹脂を含み、フッ素化合物およびシラン化合物を含まない表層を有し、前記表層の１５０℃におけるヘキサデカン接触角は、２５°以上である。
【０００８】
本発明の一実施の形態に係る定着装置は、本発明の定着部材と、前記定着部材を軸支する複数のローラと、前記定着部材を加熱するための加熱部と、を有する。
【０００９】

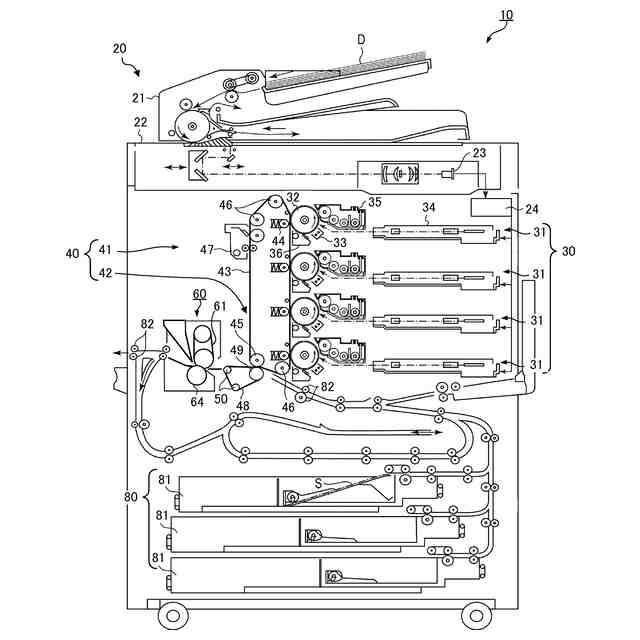

本発明の一実施の形態に係る画像形成装置は、記録媒体上に電子写真方式によって形成された未定着のトナー画像を加熱および加圧によって前記記録媒体に定着させる、本発明の定着装置を有する。
【発明の効果】
【００１０】
本発明によれば、高い分離性および定着性を有する定着ベルトおよびこの定着ベルトを備えた定着装置および画像形成装置を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
