公開番号2025165648
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069847
出願日2024-04-23
発明の名称用紙搬送装置及び画像形成システム
出願人コニカミノルタ株式会社
代理人弁理士法人鷲田国際特許事務所
主分類B65H 31/00 20060101AFI20251028BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】重送紙をトレイに搬出する場合に、トレイに用紙を安定的に積載すること。
【解決手段】用紙搬送装置は、トレイの入口側に設けられ、重送紙をトレイに排出する排紙部と、重送紙を前記トレイに排出する際に、重送紙を構成する用紙の下側からトレイの載置面に沿う方向にエアを吹き付ける送風部と、重送に関する情報を検知する重送検知部からの検知結果に基づいて、風量を可変するように、送風部を制御する制御部と、を備える。
【選択図】図3A
特許請求の範囲【請求項１】
トレイの入口側に設けられ、重送紙を前記トレイに排出する排紙部と、
重送紙を前記トレイに排出する際に、重送紙を構成する用紙の下側から前記トレイの載置面に沿う方向にエアを吹き付ける送風部と、
重送に関する情報を検知する重送検知部からの検知結果に基づいて、風量を可変するように、前記送風部を制御する制御部と、を備える、
用紙搬送装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、
重送紙のうちの１枚目の用紙の後端が前記排紙部を通過するタイミングに基づいて、風量を下げると共に、前記１枚目の用紙の後端が前記排紙部を通過した後であって、重送紙のうちの２枚目の用紙の後端が前記排紙部を通過する前に、風量を再度上げるように、前記送風部を制御する、
請求項１に記載の用紙搬送装置。
【請求項３】
前記制御部は、
前記１枚目の用紙の先端が前記排紙部を通過するタイミングに基づいて、風量を上げるように、前記送風部を制御する、
請求項２に記載の用紙搬送装置。
【請求項４】
前記制御部は、
重送紙のうちの最後尾の用紙の後端が前記排紙部を通過するタイミングに基づいて、風量を下げるように、前記送風部を制御する、
請求項３に記載の用紙搬送装置。
【請求項５】
前記制御部は、
前記１枚目の用紙の先端が前記排紙部を通過したタイミングと、用紙のサイズとに基づいて、前記１枚目の用紙の後端が前記排紙部を通過するタイミングを算出する、
請求項２に記載の用紙搬送装置。
【請求項６】
前記制御部は、
前記重送検知部によって検知された前記重送に関する情報としての重送紙の重なり量と、前記１枚目の用紙の後端が前記排紙部を通過したタイミングと、用紙のサイズとに基づいて、前記送風部の風量を再度上げるタイミングを決定する、
請求項２に記載の用紙搬送装置。
【請求項７】
前記制御部は、
重送紙が２枚の用紙からなる場合に、重送紙のうちの１枚目の用紙の先端が前記排紙部を通過するタイミングに基づいて、前記送風部の送風動作を開始して風量を上げ、前記１枚目の用紙の後端が前記排紙部を通過するタイミングに基づいて、前記送風部の送風動作を停止して風量を下げ、前記１枚目の用紙の後端が前記排紙部を通過した後であって、重送紙のうちの２枚目の用紙の後端が前記排紙部を通過する前に、前記送風部の送風動作を再開して風量を再度上げ、前記２枚目の用紙の後端が前記排紙部を通過するタイミングに基づいて、前記送風部の送風動作を停止して風量を下げるように、前記送風部を制御する、
請求項１に記載の用紙搬送装置。
【請求項８】
前記１枚目の用紙の先端が前記送風部を通過後に最初に上げる前記送風部の風量は、前記２枚目の用紙の後端が前記排紙部を通過する前に再度上げる前記送風部の風量よりも大きい、
請求項３に記載の用紙搬送装置。
【請求項９】
重送紙を反転させて前記トレイに排出するための反転搬送路を更に備える、
請求項１に記載の用紙搬送装置。
【請求項１０】
前記制御部は、
重送紙が３枚以上の用紙からなる場合に、３枚目以上の用紙に先行する用紙が前記排紙部を通過した後であって、前記３枚目以上の用紙の後端が前記排紙部を通過する前に、風量を上げると共に、前記３枚目以上の用紙の後端が前記排紙部を通過するタイミングに基づいて、風量を下げるように、前記送風部を制御する、
請求項４に記載の用紙搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、用紙搬送装置及び画像形成システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
画像形成装置の分野においては、用紙をトレイに搬出する際に、用紙の下側からトレイの載置面に沿う方向にエアを吹き付けることが知られている（特許文献１参照）。
【０００３】
特許文献１に記載の技術において、排紙部（特許文献１では排出手段と称される）の近傍に、用紙の下側からトレイの載置面に沿う方向にエアを吹き付ける送風部が設けられている。送風部が用紙の裏面にエアを吹き付けることで、用紙の先端側を持ち上げて、トレイ上における用紙同士の貼り付きを抑制することができる。また、用紙の後端が排紙部を通過する直前に、送風部の送風動作を停止することで、用紙をトレイ上の所定の位置に落下させることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－５７３１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の技術は、所謂重送紙をトレイに排出することを想定していない。そのため、重送紙のうちの１枚目の用紙の後端が排紙部を通過する直前に、送風部の送風動作を停止すると、重送紙のうちの２枚目の用紙の先端側の垂れ下がりを抑えることができず、２枚目の用紙の排出状態が不安定になる。その結果、トレイ上における用紙同士の貼り付け又は用紙の整合不良が生じて、トレイに用紙を安定的に積載することが困難になる。
【０００６】
そこで、本発明の目的は、重送紙をトレイに搬出する場合に、トレイに用紙を安定的に積載することができる、用紙搬送装置及び画像形成システムを提供することである。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る用紙搬送装置は、
トレイの入口側に設けられ、重送紙を前記トレイに排出する排紙部と、
重送紙を前記トレイに排出する際に、重送紙を構成する用紙の下側から前記搬出トレイの載置面に沿う方向にエアを吹き付ける送風部と、
重送に関する情報を検知する重送検知部からの検知結果に基づいて、風量を可変するように、前記送風部を制御する制御部と、を備える。
【０００８】
本発明の一態様に係る画像形成システムは、
用紙に画像を形成する画像形成装置と、
前記画像形成装置の上流側に設置され、前記画像形成装置側に用紙を給紙する給紙装置と、
前記画像形成装置と前記給紙装置との間に設置され、前記給紙装置から給紙された用紙を前記画像形成装置に搬送する前記用紙搬送装置と、を備える。
【発明の効果】
【０００９】
本発明によれば、重送紙をトレイに搬出する場合に、トレイに用紙を安定的に積載することができる。
【図面の簡単な説明】
【００１０】
図１は、本実施形態に係る画像形成システムを示す模式的な図である。

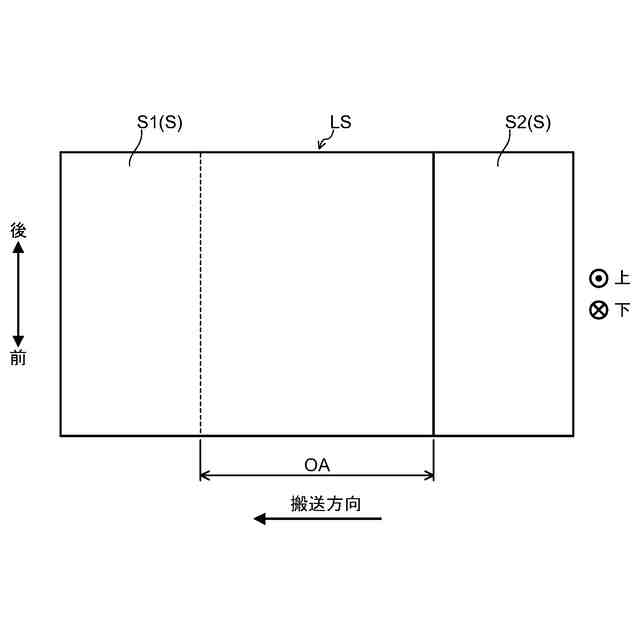

図２Ａは、給紙装置の給紙搬送路に位置する重送紙を上方向から見た模式的な図である。

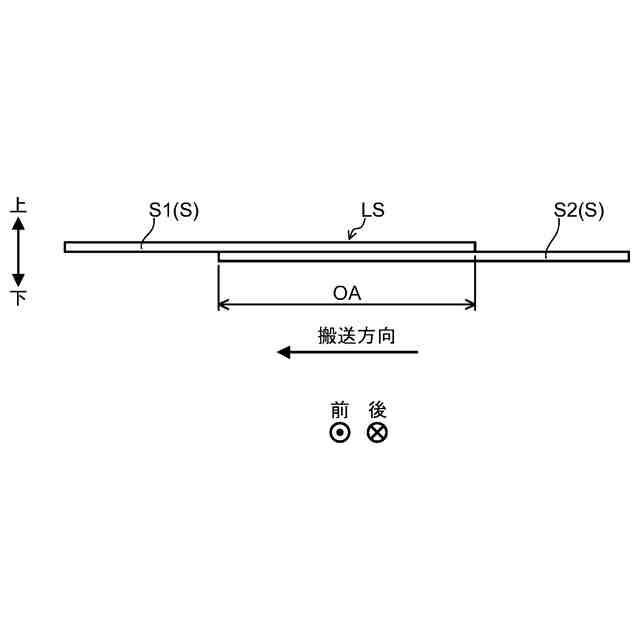

図２Ｂは、給紙装置の給紙搬送路に位置する重送紙を前方向から見た模式的な図である。

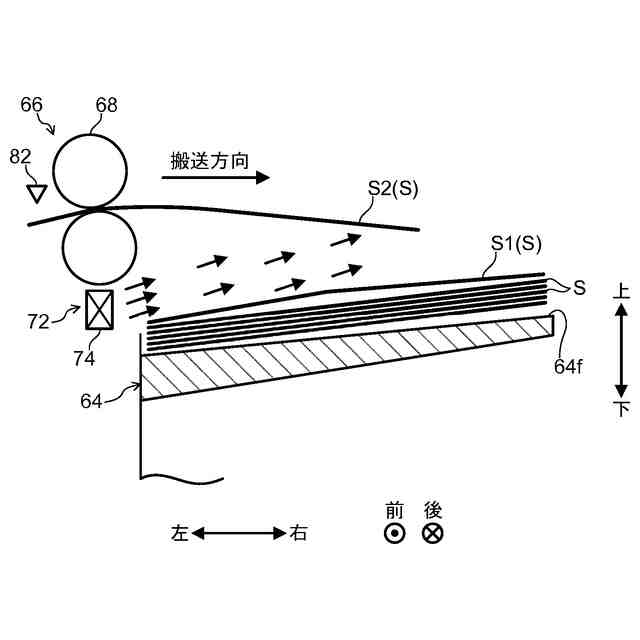

図３Ａは、排紙部によって重送紙を排紙トレイに排出する様子を示す模式的な図である。
図３Ｂは、重送紙の排紙中に、第２タイミングで送風ファンの風力を下げる様子を示す模式的な図である。
図４Ａは、重送紙の排紙中に、第３タイミングで送風ファンの風力を再度上げる様子を示す模式的な図である。
図４Ｂは、重送紙の排紙中に、第４タイミングで送風ファンの風力を下げる様子を示す模式的な図である。
図５は、重送紙の排紙中に、第５タイミングで送風ファンの送風動作を停止する様子を示す模式的な図である。

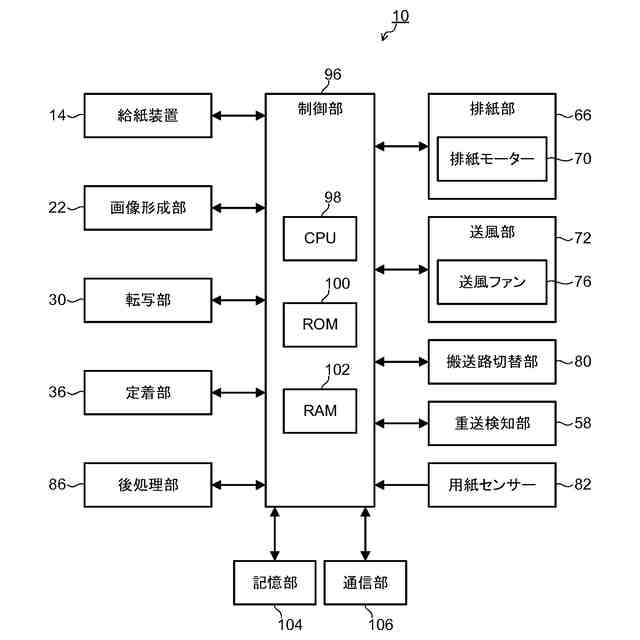

図６は、本実施形態に係る画像形成システムの制御ブロック図である。
図７Ａは、送風ファンの送風動作開始後における時間と送風ファンの風量との関係を示す図である。
図７Ｂは、送風ファンの送風動作開始後における時間と送風ファンの風量との関係を示す図である。
図８は、送風ファンの送風動作開始後における時間と送風ファンの風量との関係を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
