公開番号2025167295
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071774
出願日2024-04-25
発明の名称抗菌剤塗布装置および画像形成装置
出願人コニカミノルタ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類B05C 11/10 20060101AFI20251030BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】無機系抗菌剤を適切な濃度で含む抗菌液として印刷物に付与できる抗菌剤塗布装置を得る。
【解決手段】抗菌剤塗布装置は、着脱可能に装着されて抗菌液AWを貯留する貯留タンク11を備える。また、貯留タンク11から供給される抗菌液AWを、搬送される印刷物の表面に塗布する抗菌剤塗布ユニット2と、貯留タンク11内の抗菌液AWを攪拌する磁性式撹拌機13と、を備える。磁性式撹拌機13は、貯留タンク11の内部に保持される回転子33と、回転子33を所定位置で保持し、自身の内外に抗菌液を流通可能とする保持部材と、を有する。磁性式撹拌機13は、回転子33を回転させて貯留タンク11内の抗菌液AWを攪拌する。
【選択図】図1
特許請求の範囲【請求項１】
着脱可能に装着されて抗菌液を貯留する貯留タンクと、
前記貯留タンクから供給される抗菌液を、搬送される印刷物の表面に塗布する塗布ユニットと、
前記貯留タンクの内部に保持される回転子と、
前記回転子を所定位置で保持し、自身の内外に前記抗菌液を流通可能とする保持部材と、
前記回転子を回転させて前記貯留タンク内の抗菌液を攪拌する磁性式撹拌機と、
を有する抗菌剤塗布装置。
続きを表示（約 660 文字）【請求項２】
前記回転子は、前記貯留タンク内に複数設けられている、請求項１に記載の抗菌剤塗布装置。
【請求項３】
前記貯留タンク内に前記回転子を一対設け、前記両回転子間に往路と復路を分ける直線状の仕切りを設けた、請求項１に記載の抗菌剤塗布装置。
【請求項４】
前記仕切りは、往路および、復路のそれぞれの終端が狭くなるように前記回転子の回転外径の接線を結ぶ方向に沿って傾斜する傾斜仕切りである、請求項３に記載の抗菌剤塗布装置。
【請求項５】
前記磁性式撹拌機は、前記回転子の回転制御の開始から、放置時間により想定される沈殿量から所定の時間、回転する、請求項１に記載の抗菌剤塗布装置。
【請求項６】
前記貯留タンク内の下部に設置された濃度センサと、前記濃度センサによる濃度検知結果を基に前記磁性式撹拌機の駆動を制御する制御部と、を備えた請求項１に記載の抗菌剤塗布装置。
【請求項７】
前記制御部は、前記貯留タンク内の下部に設置された濃度センサの値が第一基準値以上になると前記磁性式撹拌機の駆動により前記回転子の回転を開始し、第二基準値以下になると前記回転子の回転を停止させる、請求項６に記載の抗菌剤塗布装置。
【請求項８】
抗菌剤の種類は、銀系、銅系、亜鉛系の非水溶性無機抗菌剤である、請求項１に記載の抗菌剤塗布装置。
【請求項９】
請求項１～８のうち、何れか一項に記載の抗菌剤塗布装置を備えた、画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、抗菌剤塗布装置および画像形成装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、用紙搬送中に印刷物の表面に水で希釈した抗菌剤をローラで付与することが可能な後処理装置が提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７０３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に対象物を清潔な状態に保つ無機系抗菌剤として、銀系の無機系抗菌剤が多く利用されている。無機系抗菌剤は、有機系抗菌剤と比較して、抗菌効果の持続性や安全性が高い。また、無機系抗菌剤は、ＵＶ（紫外線）の影響も受け難いという利点がある。このため、画像処理装置で印刷される印刷物の抗菌剤として使用できるようにしたいという要請がある。
しかしながら、無機系抗菌剤は、非水溶性であるため、タンク内に長時間放置しておくと、抗菌剤の沈降が起きやすく、抗菌剤の濃度が安定しないという課題があった。
この課題を解決するため、たとえば、タンク内に攪拌用のスクリュー等を搭載することも考えられる。このような構成は、タンクの内外にスクリュー軸を挿通させるなど大幅なコスト増となるため、採用が困難であった。よって、さらなる改良が求められている。
【０００５】
本発明は、このような背景を鑑みてなされたものである。すなわち、コストの上昇を抑制しつつ、無機系抗菌剤を適切な濃度で含む抗菌液を印刷物に塗布できる抗菌剤塗布装置および画像形成装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の上記課題は、下記の構成により解決される。
（１）着脱可能に装着されて抗菌液を貯留する貯留タンクと、前記貯留タンクから供給される抗菌液を、搬送される印刷物の表面に塗布する塗布ユニットと、前記貯留タンクの内部に保持される回転子と、前記回転子を所定位置で保持し、自身の内外に前記抗菌液を流通可能とする保持部材と、前記回転子を回転させて前記貯留タンク内の抗菌液を攪拌する磁性式撹拌機と、を有する抗菌剤塗布装置。
（２）前記回転子は、前記貯留タンク内に複数設けられている、（１）に記載の抗菌剤塗布装置。
（３）前記貯留タンク内に前記回転子を一対設け、前記両回転子間に往路と復路を分ける直線状の仕切りを設けた、（１）記載の抗菌剤塗布装置。
（４）前記仕切りは、往路および、復路のそれぞれの終端が狭くなるように前記回転子の回転外径の接線を結ぶ方向に沿う傾斜角度を有する傾斜仕切りである、（３）に記載の抗菌剤塗布装置。
（５）前記磁性式撹拌機は、前記回転子の回転制御の開始から、放置時間により想定される沈殿量から所定の時間だけ回転する、（１）記載の抗菌塗布装置。
（６）前記貯留タンク内の下部に設置された濃度センサと、前記濃度センサによる濃度検知結果を基に前記磁性式撹拌機の駆動を制御する制御部と、を備えた（１）記載の抗菌塗布装置。
（７）前記制御部は、前記タンク内の下部に設置された濃度センサの値が第一基準値以上になると前記磁性式撹拌機の駆動により前記回転子の回転を開始し、第二基準値以下になると回転を停止させる、（６）に記載の抗菌剤塗布装置。
（８）抗菌剤の種類は、銀系、銅系、亜鉛系などの非水溶性無機抗菌剤である、（１）記載の抗菌剤塗布装置。
（９）（１）～（８）のうち、何れか一つに記載の抗菌剤塗布装置を備えた、画像形成装置。
【発明の効果】
【０００７】
本発明によれば、コストの上昇を抑制しつつ、無機系抗菌剤を適切な濃度で含む抗菌液を印刷物に塗布できる。
【図面の簡単な説明】
【０００８】

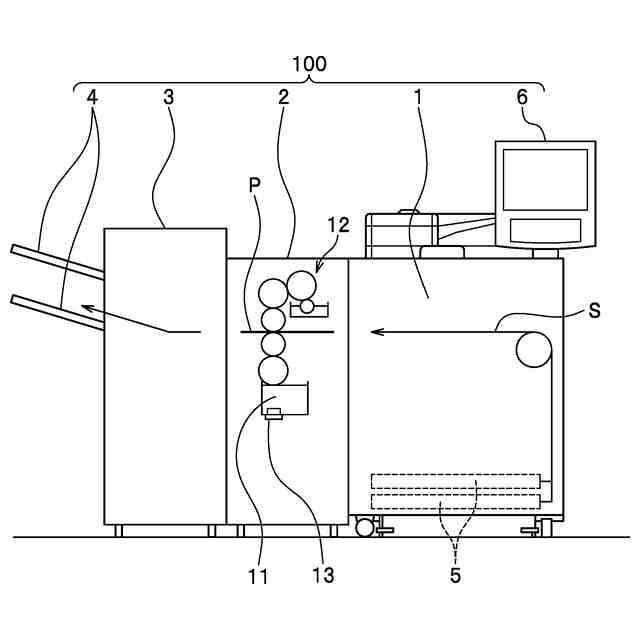

第一実施形態に係る抗菌剤塗布装置を有する画像生成装置の全体構成を示す側面図である。

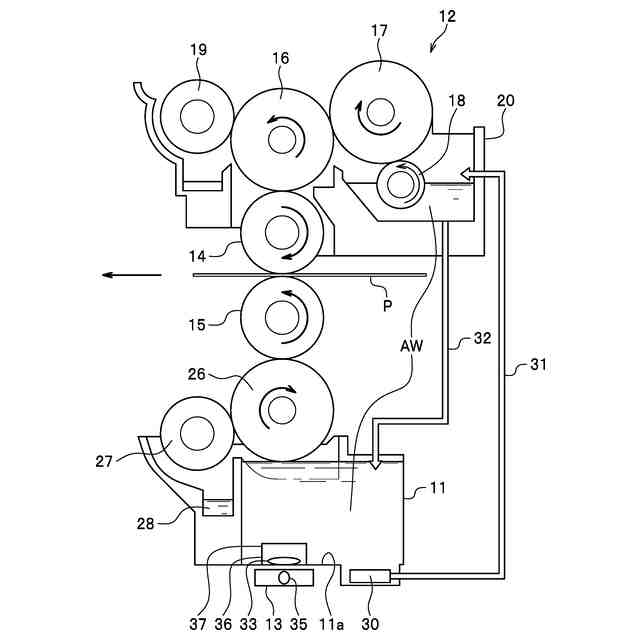

第一実施形態に係る抗菌剤塗布装置の構成を示す模式的な側面図である。

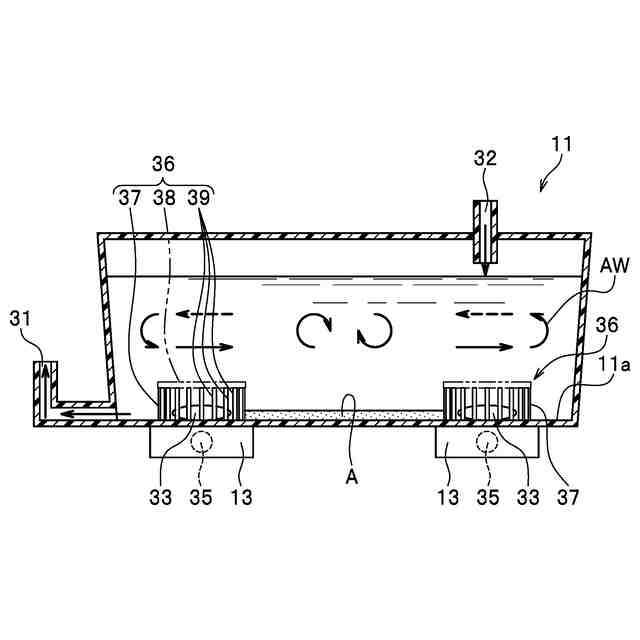

第一実施形態の抗菌剤塗布装置で図４中ＩＩＩ－ＩＩＩ線に沿う位置での断面図である。
第一実施形態の抗菌剤塗布装置で要部の構成を説明する水平断面図である。
第二実施形態の抗菌剤塗布装置で図６中Ｖ－Ｖ線に沿う位置での断面図である。

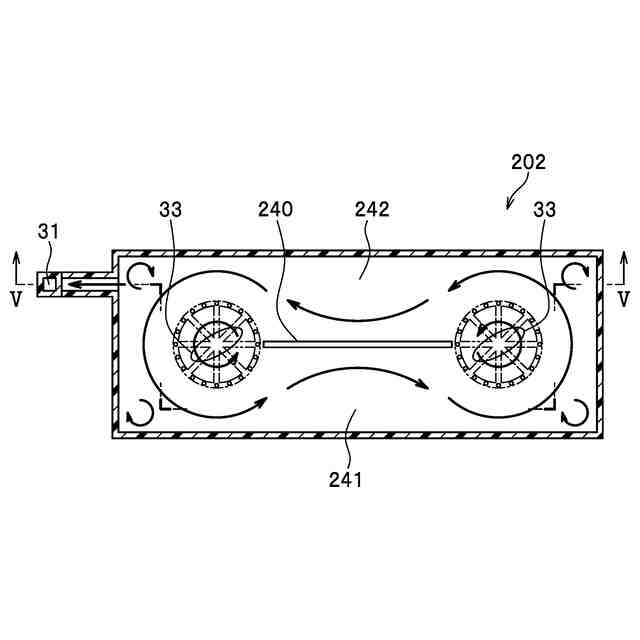

第二実施形態の抗菌剤塗布装置で要部の構成を説明する水平断面図である。
第三実施形態の抗菌剤塗布装置で図８中ＶＩＩ－ＶＩＩ線に沿う位置での断面図である。
第三実施形態の抗菌剤塗布装置で要部の構成を説明する水平断面図である。

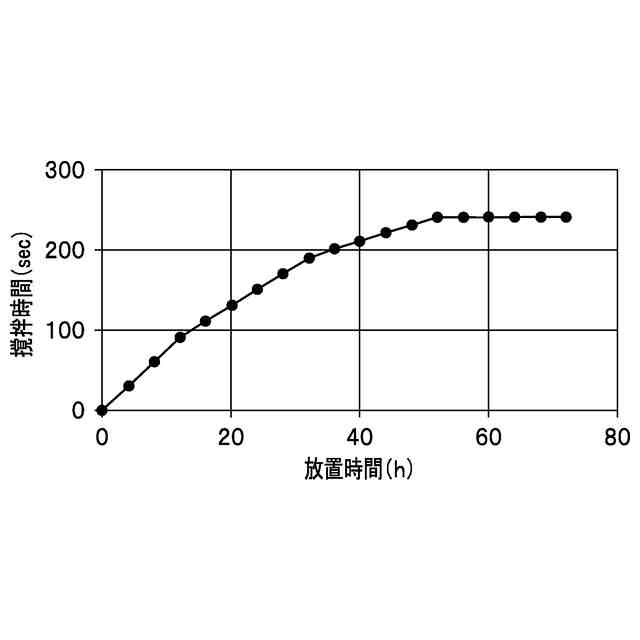

抗菌剤塗布装置の放置時間と攪拌時間との関係を示すテーブルである。
抗菌剤塗布装置の撹拌機の制御を示すフローチャートである。
抗菌剤塗布装置で濃度センサによる制御を示すフローチャートである。
抗菌剤塗布装置の撹拌機がＯＮとなる濃度条件を示すグラフである。
抗菌剤塗布装置の撹拌機がＯＦＦとなる濃度条件を示すグラフである。
【発明を実施するための形態】
【０００９】
以下は、添付図面を参照しながら、本開示の好適な実施形態について詳細に説明を行うものである。尚、本明細書及び図面において、実質的に同一の機能を有する構成要素については、同一の符号を付することにより重複説明を省略する。
【００１０】
以下、ここでは、本発明を実施するための形態について各図を参照して詳細に説明する。各実施形態では、記録媒体としての用紙Ｐに対して抗菌剤を塗布し、用紙Ｐに対して抗菌性を保有させる態様を示している。
（【００１１】以降は省略されています）
