公開番号2025170741
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024225155
出願日2024-12-20
発明の名称先端工具ユニットおよびアダプタ
出願人株式会社イチネンアクセス,優鋭有限公司
代理人弁理士法人ブライタス
主分類B25F 3/00 20060101AFI20251112BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】先端工具を回転工具に簡便に着脱可能な、先端工具ユニットおよびアダプタを提供する。
【解決手段】角柱状の第1接続部102を有する回転工具100に装着される先端工具ユニットであって、角柱状の第2接続部を有する先端工具10と、回転工具100と先端工具10とを接続するアダプタ20と、を備え、アダプタ20は、一端に第1接続部102が挿入され、他端に第2接続部12が挿入される貫通孔31を有し、貫通孔31は、第1接続部102および第2接続部12を収容する角孔部31bを有する、先端工具ユニット1。
【選択図】図4
特許請求の範囲【請求項１】
角柱状の第１接続部を有する回転工具に装着される先端工具ユニットであって、
角柱状の第２接続部を有する先端工具と、
前記回転工具と前記先端工具とを接続するアダプタと、
を備え、

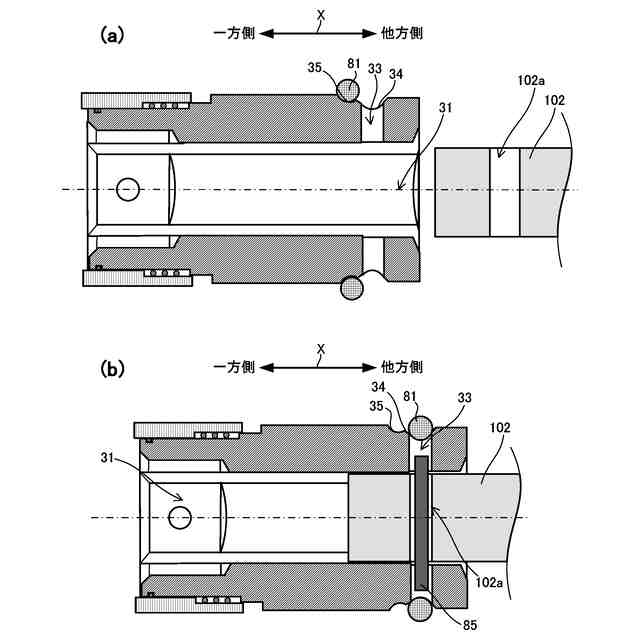

前記アダプタは、一端に前記第１接続部が挿入され、他端に前記第２接続部が挿入される貫通孔を有し、
前記貫通孔は、前記第１接続部および前記第２接続部を収容する角孔部を有する、先端工具ユニット。
続きを表示（約 410 文字）【請求項２】

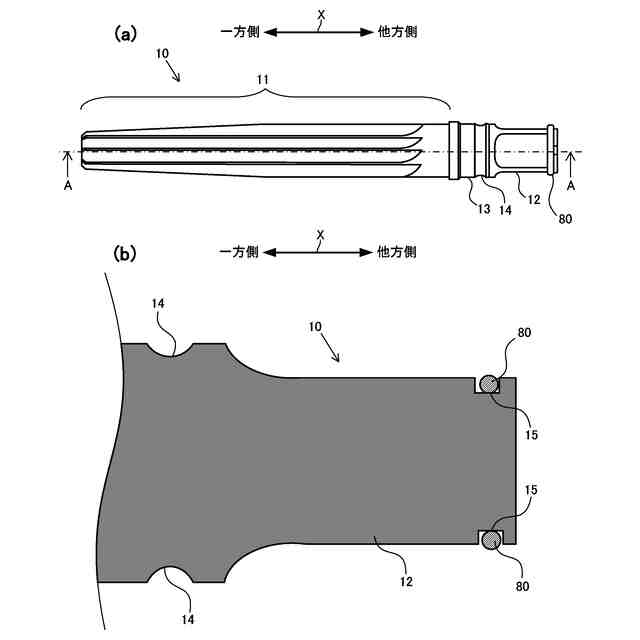

前記先端工具は、前記第２接続部より中央側に円柱部を有し、
前記貫通孔は、一端に前記角孔部を、他端に前記円柱部を収容する円孔部を有する、請求項１に記載の先端工具ユニット。
【請求項３】
前記先端工具が切削工具である、請求項１または２に記載の先端工具ユニット。
【請求項４】
角柱状の第１接続部を有する回転工具と角柱状の第２接続部を有する先端工具と、を接続するアダプタであって、
一端に前記第１接続部が挿入され、他端に前記第２接続部が挿入される貫通孔を有し、
前記貫通孔は、前記第１接続部および前記第２接続部を収容する角孔部を有する、アダプタ。
【請求項５】
前記先端工具は、前記第２接続部より中央側に円柱部を有し、

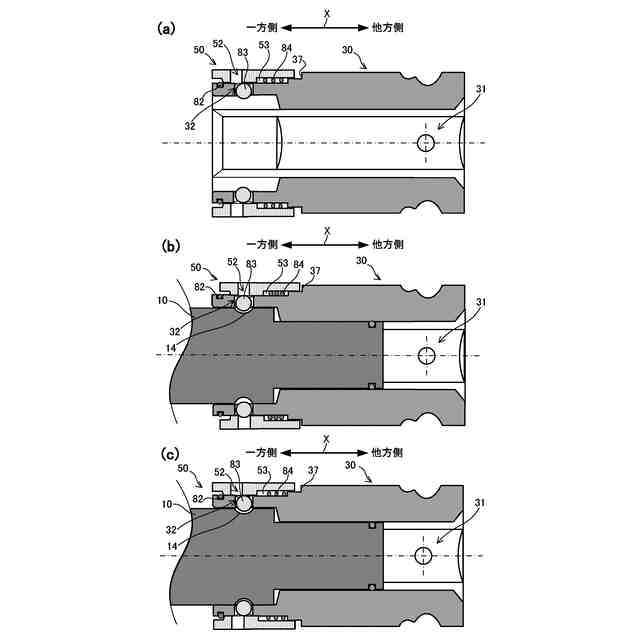

前記貫通孔は、一端に前記角孔部を、他端に前記円柱部を収容する円孔部を有する、請求項４に記載のアダプタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、先端工具ユニットおよびアダプタに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
鋼板などに孔を空けたり、その孔の径を調整したりする先端工具としてドリルがある。例えば、ステップドリルは、種々の径の孔を空ける工具であり、リーマは、ドリルで空けた孔の径を調整する工具である。この種の切削工具には手動用と電動用とがある。インパクトレンチへリーマやドリルの装着が可能となる構成としては、例えば、特許文献１に記載の構成がある。
【０００３】
特許文献１に記載の接続構造（以下、「アダプタ」という。）は、回転工具の差込角が挿入される収容部と、収容部の開口と反対側の面に設けられ、切削部材を固定する固定部とを備えている。固定部は雄ねじとなっていて、切削部材の雌ねじに螺着するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５-２２３６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
回転工具を用いて鉄板などに孔を空ける場合、まず回転工具にステップドリルを取付けて孔を空け、その後孔の径の調整のためにステップドリルからリーマに取り換える必要がある。また、孔の径の調整に伴い、リーマをさらに径の異なるものへ付け替えることもある。このように、回転工具を用いた作業では、作業の中で回転工具に接続されるステップドリル、リーマ、ソケットなど種々の先端工具（以下、「先端工具」という。）を付け替える必要がある。アダプタに対する先端工具の付け替えは、作業時間短縮の観点から簡便に行えることが望ましい。しかし、ねじによる螺着を前提とする場合には回転工具の作動によって増し締めされて先端工具の取り外しが困難になるという問題がある。
【０００６】
そこで、本発明の目的の一つは、先端工具を回転工具に簡便に着脱可能な、先端工具ユニットおよびアダプタを提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは、螺着以外の方法で先端工具を回転工具に取り付ける方法に関して、先端工具の接続部として、回転工具の差込角と同様の形状の接続部を採用することを前提として、種々の工具で採用されているチャック構造を検討した。しかし、先端工具の接続部および回転工具の差込角に対応する角孔をそれぞれ加工すると、軸方向のブレをおさえることが困難であった。そこで、本発明者らは、先端工具の接続部および回転工具の差込角の双方を一つの角孔に収容することを見出して本発明を完成させた。
【０００８】
本発明は、上記課題を解決するためになされたものであり、下記の先端工具ユニットおよびアダプタを要旨とする。
【０００９】
（１）角柱状の第１接続部を有する回転工具に装着される先端工具ユニットであって、
角柱状の第２接続部を有する先端工具と、
前記回転工具と前記先端工具とを接続するアダプタと、
を備え、
前記アダプタは、一端に前記第１接続部が挿入され、他端に前記第２接続部が挿入される貫通孔を有し、
前記貫通孔は、前記第１接続部および前記第２接続部を収容する角孔部を有する、先端工具ユニット。
【００１０】
（２）前記先端工具は、前記第２接続部より中央側に円柱部を有し、
前記貫通孔は、一端に前記角孔部を、他端に前記円柱部を収容する円孔部を有する、（１）に記載の先端工具ユニット。
（【００１１】以降は省略されています）
