公開番号2025159538
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062181
出願日2024-04-08
発明の名称現場用作業機
出願人株式会社マキタ
代理人名古屋国際弁理士法人
主分類B25F 5/00 20060101AFI20251014BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】内部において、制御部を表示部へ電気的に接続することが容易な現場用作業機を提供する。
【解決手段】本開示の1つの局面の現場用作業機は、表示部と、フレキシブル基板と、制御部と、を備える。表示部は、現場用作業機において外部から視認可能な位置に配置された、少なくとも一つの面発光体を有し、現場用作業機の状態を表示する。フレキシブル基板は、少なくとも一つの面発光体に電気的に接続された配線を含む。フレキシブル基板上には、少なくとも一つの面発光体が配置されている。制御部は、配線を経由して、表示部に電気的に接続される。
【選択図】図6
特許請求の範囲【請求項１】
現場用作業機において外部から視認可能な位置に配置された表示部であって、少なくとも一つの面発光体を有し、前記現場用作業機の状態を表示するように構成された表示部と、
前記少なくとも一つの面発光体に電気的に接続された配線を含むフレキシブル基板であって、前記フレキシブル基板上に前記少なくとも一つの面発光体が配置されている、フレキシブル基板と、
前記配線を経由して、前記表示部に電気的に接続された制御部と、を備える、
現場用作業機。
続きを表示（約 580 文字）【請求項２】
前記制御部は、前記少なくとも一つの面発光体の点灯及び消灯を制御するように構成されている、
請求項１に記載の現場用作業機。
【請求項３】
前記少なくとも一つの面発光体は、有機エレクトロルミネッセンスである、
請求項１又は２に記載の現場用作業機。
【請求項４】
前記少なくとも一つの面発光体は、単色発光するように構成されている、
請求項１～３のいずれか１項に記載の現場用作業機。
【請求項５】
前記少なくとも一つの面発光体は、第１の単色で発光するように構成された第１面発光体と、前記第１の単色と異なる第２の単色で発光するように構成された第２面発光体と、を含む、
請求項４に記載の現場用作業機。
【請求項６】
前記フレキシブル基板は、
第１端部と、
前記第１端部と対向する第２端部と、
前記配線に接続されており、且つ、前記制御部に接続されるように構成された接続部と、を備え、
前記少なくとも一つの面発光体は、前記フレキシブル基板上において前記第１端部側に配置されており、
前記接続部は、前記フレキシブル基板上において前記第２端部側に配置されている、
請求項１～５のいずれか１項に記載の現場用作業機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示部を備えた現場用作業機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載の動力工具は、表示ディスプレイとして有機エレクトロルミネッセンス（ＥＬ）を用いる表示部を備えている。表示ディスプレイは、コントローラの電源回路からリード線を介して電源の供給を受けている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－８３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記工具では、工具の外面に配置された表示ディスプレイから、工具の内部に配置されたコントローラへリード線を接続する必要があるが、工具内の狭い隙間をリード線で引き回すことは困難である。
【０００５】
本開示の１つの局面は、内部において、制御部を表示部へ電気的に接続することが容易な現場用作業機を提供する。
【課題を解決するための手段】
【０００６】
本開示の１つの局面の現場用作業機は、表示部と、フレキシブル基板と、制御部と、を備える。表示部は、現場用作業機において外部から視認可能な位置に配置された表示部であって、少なくとも一つの面発光体を有し、現場用作業機の状態を表示する。フレキシブル基板は、少なくとも一つの面発光体に電気的に接続された配線を含む。フレキシブル基板上には、少なくとも一つの面発光体が配置されている。制御部は、配線を経由して、表示部に電気的に接続される。
【０００７】
本開示の現場用作業機によれば、フレキシブル基板に含まれる配線を経由して、表示部に電気的に制御部が接続される。フレキシブル基板は、薄く柔軟性があり、電気的特性を維持したまま曲げることが容易である。したがって、現場用作業機の内部で、表示部に制御部を容易に電気的に接続することができる。
【図面の簡単な説明】
【０００８】
本実施形態に係る現場用作業機の外観を示す図である。
本実施形態に係る現場用作業機の電気的構成を示す図である。

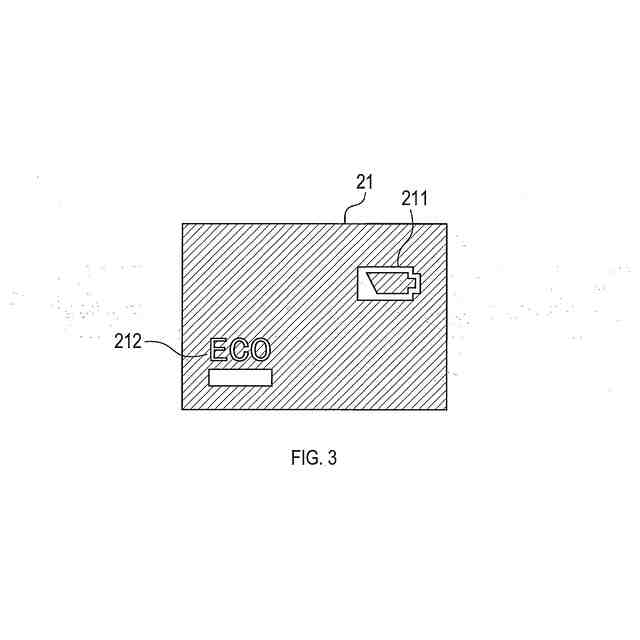

本実施形態に係る現場用作業機の表示部の上面を示す図である。

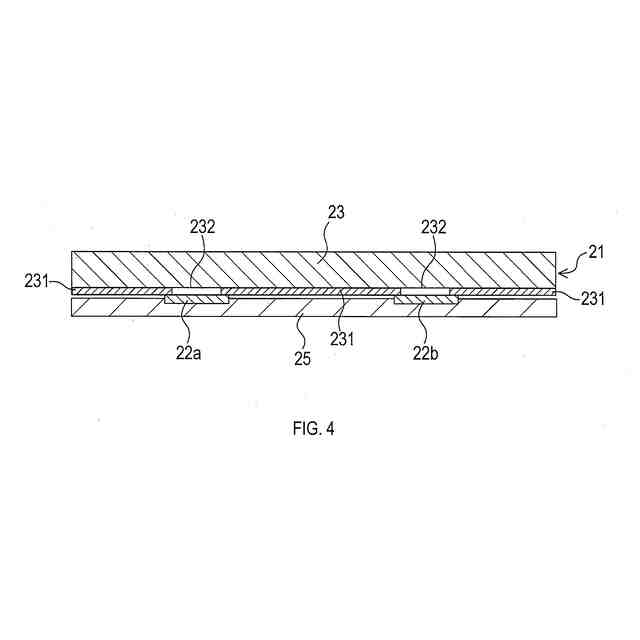

本実施形態に係る現場用作業機の表示部の鉛直断面を示す図である。

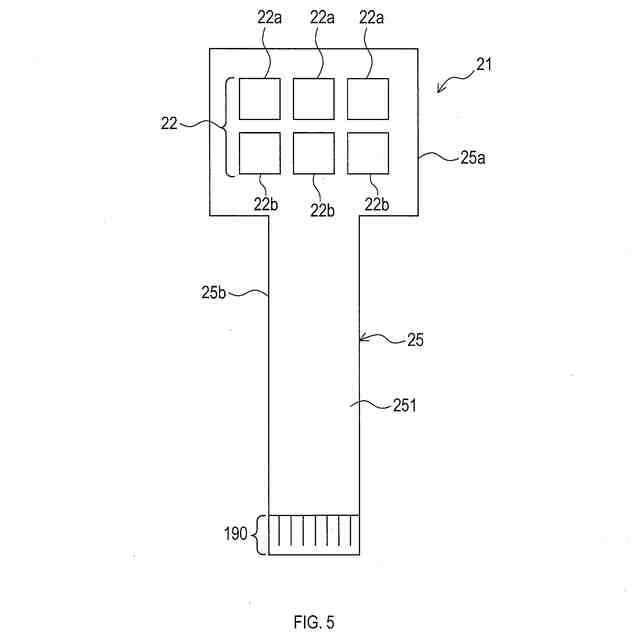

本実施形態に係る現場用作業機の表示部のフレキシブル基板及び有機ＥＬを示す図である。

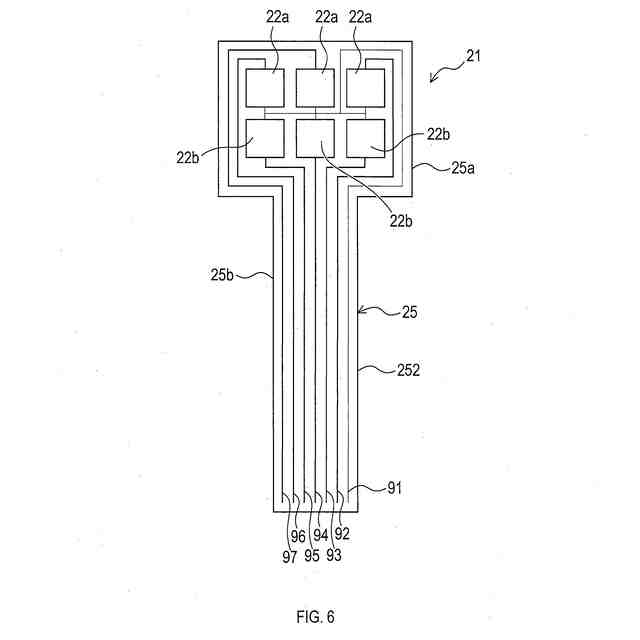

本実施形態に係る現場用作業機の表示部の配線を示す図である。
本実施形態に係る現場用作業機の表示部とコントローラとの接続を示す図である。
【発明を実施するための形態】
【０００９】
［実施形態の総括］
ある実施形態は、以下の特徴１～５のうちの少なくとも一つを備えている現場用作業機を提供してもよい。
・特徴１：現場用作業機において外部から視認可能な位置に配置された表示部。
・特徴２：表示部は、少なくとも一つの面発光体を有し、現場用作業機の状態を表示する。
・特徴３：少なくとも一つの面発光体に電気的に接続された配線を含むフレキシブル基板。
・特徴４：フレキシブル基板上に少なくとも一つの面発光体が配置されている。
・特徴５：配線を経由して、表示部に電気的に接続された制御部。
【００１０】
少なくとも特徴１～５を備えている現場用作業機によれば、フレキシブル基板に含まれる配線を経由して、表示部に電気的に制御部が接続される。フレキシブル基板は、薄く柔軟性があり、電気的特性を維持したまま曲げることが容易である。したがって、現場用作業機の内部で、表示部に制御部を容易に電気的に接続することができる。
（【００１１】以降は省略されています）
