公開番号2025165468
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069505
出願日2024-04-23
発明の名称手持ち挟持具
出願人個人
代理人個人,個人
主分類B25B 9/02 20060101AFI20251028BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】対象物を挟持する際に、対象物が回転することなく、少ない力でも重い対象物を挟持することができる手持ち挟持具を提供すること。
【解決手段】対象物Oを挟む一対の挟持棒1と、挟持棒1の一端部1aにおいて、対象物Oを挟持するために相対向する2つの挟持面1bと、2つの挟持面1bにそれぞれ設けられた対象物Oに接触する3つの把持部2と、を有し、3つの把持部2は、対象物Oに点接触する接触頂点2bを結ぶと、三角形となるように挟持面1b上に設けられていることを特徴としたこと。
【選択図】図1
特許請求の範囲【請求項１】
対象物を挟む一対の挟持棒と、
前記挟持棒の一端部において、前記対象物を挟持するために相対向する２つの挟持面と、
２つの前記挟持面にそれぞれ設けられた前記対象物に接触する３つの把持部と、を有し、
３つの前記把持部は、前記対象物に点接触する接触頂点を結ぶと、三角形となるように前記挟持面上に設けられていることを特徴とする手持ち挟持具。
続きを表示（約 320 文字）【請求項２】
前記把持部は、形状が錐体の錐体把持部であることを特徴とする請求項１に記載の手持ち挟持具。
【請求項３】
３つの前記錐体把持部は、前記錐体把持部の母線のうち、前記対象物に対して線接触する接触母線を備え、前記錐体把持部は、各前記接触母線同士が一点に向かうようにして、前記挟持面に設けられていることを特徴とする請求項２に記載の手持ち挟持具。
【請求項４】
３つの前記錐体把持部は、前記錐体把持部の側面のうち、前記対象物に対して面接触する接触側面を備え、前記錐体把持部は、各前記接触側面が前記対象物の方向を向くようにして、前記挟持面に設けられていることを特徴とする請求項２に記載の手持ち挟持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、手持ち挟持具に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
通常、対象物を挟んで持つときは、対象物に対して一定の摩擦力を有すること、及び対象物の重心位置を捉えて挟み込みを行うことが必要である。対象物に対して一定の摩擦力を有さずに挟み込みを行っても、滑ってしまい持つことができない。また、ある程度の摩擦力を有した状態でも重心位置を捉えずに対象物に対して挟み込みを行うと、接触点が軸となり、回転モーメントが働き対象物が回転してうまく持つことができない。
【０００３】
そこで、上記課題点を克服するため、特許文献１では、凸部を把持部の近傍に設けることで、把持部と凸部とにより、４点で掴むので対象物の回転を防止することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－００００２６
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に記載のトングでは、凸部が把持部より内側に突出しているので、対象物に対して２点支持となる可能性がある。その結果、凸部が回転軸として機能し、対象物が回転する可能性があり、特に重い対象物を把持する際、回転せずに挟持するのためには力を入れる必要があった。
【０００６】
そこで、本発明は上記事情を鑑みたものであって、対象物を挟持する際に、対象物が回転することなく、少ない力でも重い対象物を挟持することができる手持ち挟持具を提供するものである。
【課題を解決するための手段】
【０００７】
上記課題に鑑み、本発明に係る手持ち挟持具は、対象物を挟む一対の挟持棒と、挟持棒の一端部において、対象物を挟持するために相対向する２つの挟持面と、２つの挟持面にそれぞれ設けられた対象物に接触する３つの把持部と、を有し、３つの把持部は、対象物に点接触する接触頂点を結ぶと、三角形となるように挟持面上に設けられている
【０００８】
また、把持部は、形状が錐体の錐体把持部であることを特徴としたことにある。
【０００９】

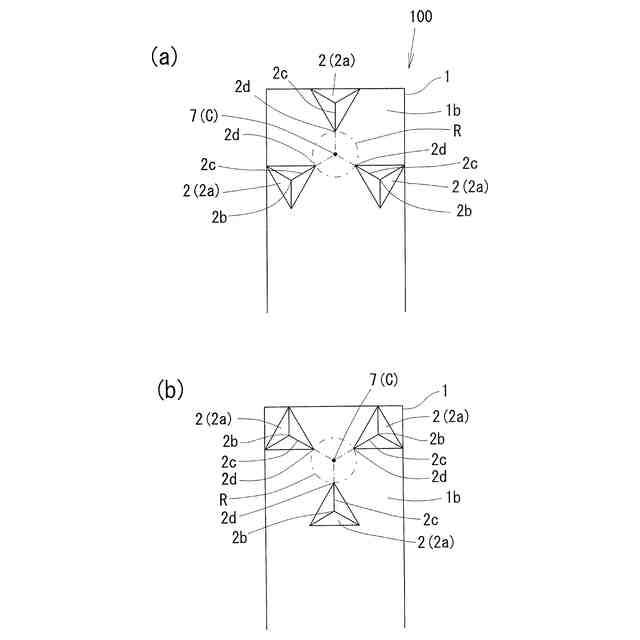

また、３つの錐体把持部は、錐体把持部の母線のうち、対象物に対して線接触する接触母線を備え、錐体把持部の向きが、各接触母線同士が一点に向かうようにして、挟持面に設けられていることを特徴としたことにある。
【００１０】

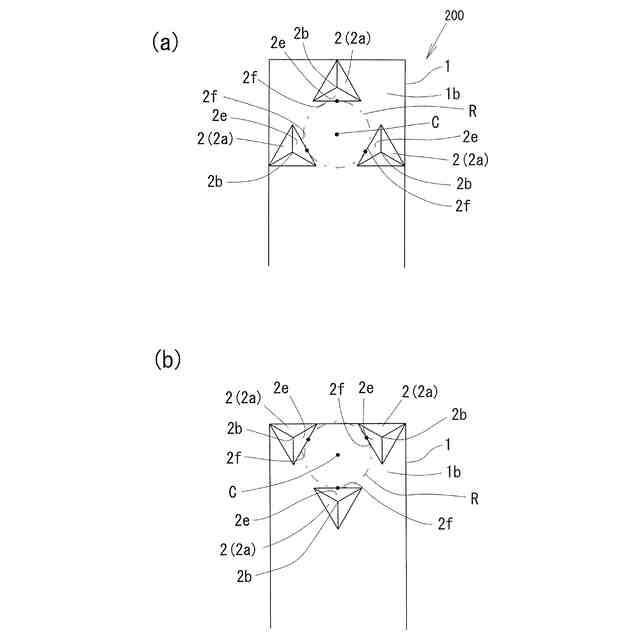

また、３つの錐体把持部は、錐体把持部の側面のうち、前記対象物に対して面接触する接触側面を備え、錐体把持部の向きが、前記錐体把持部は、各前記接触側面が前記対象物の方向を向くようにして、挟持面に設けられていることを特徴としたことにある。
【発明の効果】
（【００１１】以降は省略されています）
