公開番号2025158906
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024226244
出願日2024-12-23
発明の名称インパクト工具及びインパクトレンチ
出願人株式会社マキタ
代理人弁理士法人酒井国際特許事務所
主分類B25B 23/18 20060101AFI20251009BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】アングルインパクト工具において、ライトにより作業箇所を適切に照らすこと。
【解決手段】インパクト工具は、前後方向に延びるグリップ部と、グリップ部の前方に配置されるモータハウジング部と、モータハウジング部の内部に配置されるモータと、モータの前方に配置され、前後方向と交わる方向に延び、モータにより回転されるスピンドルと、スピンドルにより回転されるハンマと、ハンマにより回転方向に打撃されるアンビルと、アンビルの下端に配置される先端工具保持部と、スピンドル及びハンマを収容するハンマケースと、ハンマケースに保持される発光体と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
前後方向に延びるグリップ部と、
前記グリップ部の前方に配置されるモータハウジング部と、
前記モータハウジング部の内部に配置されるモータと、
前記モータの前方に配置され、前後方向と交わる方向に延び、前記モータにより回転されるスピンドルと、
前記スピンドルにより回転されるハンマと、
前記ハンマにより回転方向に打撃されるアンビルと、
前記アンビルの下端に配置される先端工具保持部と、
前記スピンドル及び前記ハンマを収容するハンマケースと、
前記ハンマケースに保持される発光体と、を備える、
インパクト工具。
続きを表示（約 1,200 文字）【請求項２】
前記スピンドルは、前後方向と直交する回転軸に沿って下方向に延びる、
請求項１に記載のインパクト工具。
【請求項３】
前記発光体は、前記ハンマケースの下面に保持される、
請求項１に記載のインパクト工具。
【請求項４】
前記発光体と前記ハンマケースの下面との間に配置される緩衝部材をさらに備える、
請求項３に記載のインパクト工具。
【請求項５】
前記発光体は、前記アンビルの周囲に複数設けられ、かつ、前記アンビルの周方向に沿って配列される、
請求項１に記載のインパクト工具。
【請求項６】
前記ハンマケースに収容され、前記モータの回転力を前記スピンドルに伝達する減速機構部をさらに備え、
前記発光体は、前記ハンマケースのうち、前記減速機構部の収容部分の下面に保持される、
請求項１に記載のインパクト工具。
【請求項７】
前記ハンマケースは、前記スピンドル及び前記ハンマを収容する第１部分と、前記第１部分の後部に連続する第２部分と、を含み、
前記発光体は、前記ハンマケースのうち、前記第２部分の下面に保持される、
請求項１に記載のインパクト工具。
【請求項８】
前記発光体に接続し、前記ハンマケースの下面に沿って前記モータハウジング部へ延びるリード線と、
前記ハンマケースの下面に配置され、前記発光体を保持すると共に前記リード線を覆うライトカバーと、をさらに備える、
請求項１から７のいずれか１項に記載のインパクト工具。
【請求項９】
前後方向に延びるグリップ部と、
前記グリップ部の前方に配置されるモータハウジング部と、
前記モータハウジング部の内部に配置されるモータと、
前記モータにより回転されるスピンドルと、
前記スピンドルに対して移動するハンマと、
前記ハンマにより回転方向に、直接又は間接に打撃されるアンビルと、
前記アンビルの下端に配置される先端工具保持部と、
前記アンビルの周囲に配置される複数の発光体と、
前記スピンドル及び前記ハンマを収容するハンマケースと、
前記モータハウジング部とは別体であり、前記ハンマケースの下面に配置され、前記複数の発光体を保持する発光体保持部と、を備える、
インパクト工具。
【請求項１０】
前記ハンマケースの下面は、平坦な載置面と、前記載置面から下方に突出し前記アンビルが通過する筒状部と、を有し、
前記発光体及び前記発光体保持部は、前記載置面に配置される、
請求項９に記載のインパクト工具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、インパクト工具及びインパクトレンチに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
ピストルタイプのインパクト工具において、先端部にライトを配置する構成が知られている。また、ピストルタイプのインパクト工具の先端部が入らない狭所での作業を可能とするアングルインパクト工具がある。アングルインパクト工具は、モータの回転軸と出力軸とが交差して非平行となる。アングルインパクト工具は、棒状で先端部が屈曲した形状を有し、狭い作業箇所に先端部を差し込んで締め付け作業を行える。
【先行技術文献】
【特許文献】
【０００３】
特許５８４４９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アングルインパクト工具の先端部を狭所に差し込むと、ライトにより作業箇所を照らすことが困難になる。アングルインパクト工具においても、ライトにより作業箇所を適切に照らせるようにすることが望まれる。
【０００５】
本明細書で開示する技術は、アングルインパクト工具において、ライトにより作業箇所を適切に照らすことを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、インパクト工具を開示する。インパクト工具は、前後方向に延びるグリップ部と、グリップ部の前方に配置されるモータハウジング部と、モータハウジング部の内部に配置されるモータと、モータの前方に配置され、前後方向と交わる方向に延び、モータにより回転されるスピンドルと、スピンドルにより回転されるハンマと、ハンマにより回転方向に打撃されるアンビルと、アンビルの下端に配置される先端工具保持部と、スピンドル及びハンマを収容するハンマケースと、ハンマケースに保持される発光体と、を備えてもよい。
【発明の効果】
【０００７】
上記の構成によれば、アングルインパクト工具において、ライトにより作業箇所を適切に照らすことができる。
【図面の簡単な説明】
【０００８】

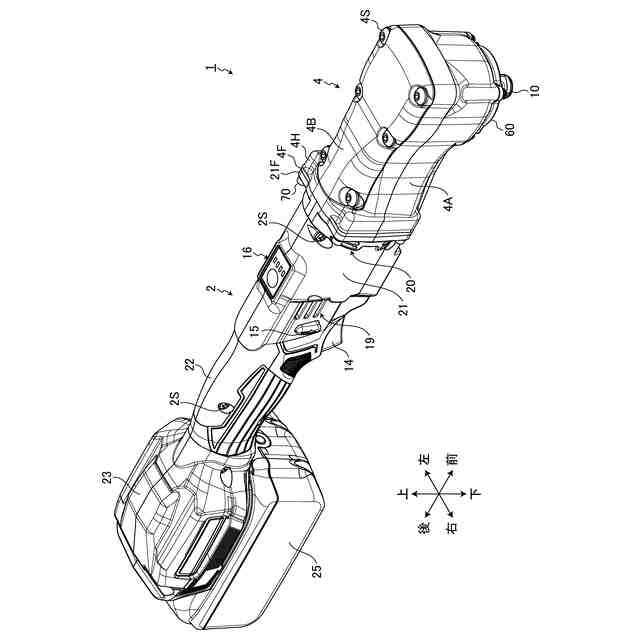

図１は、実施形態に係るインパクト工具を示す斜視図である。
図２は、実施形態に係るインパクト工具を示す側面図である。

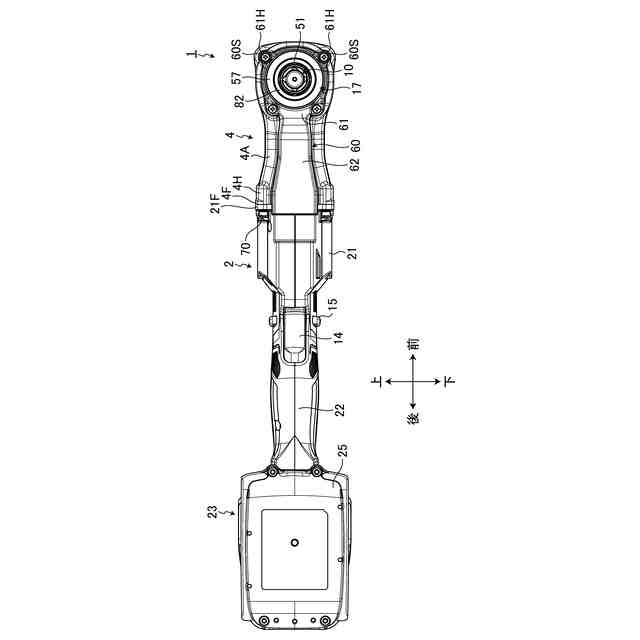

図３は、実施形態に係るインパクト工具を示す下面図である。

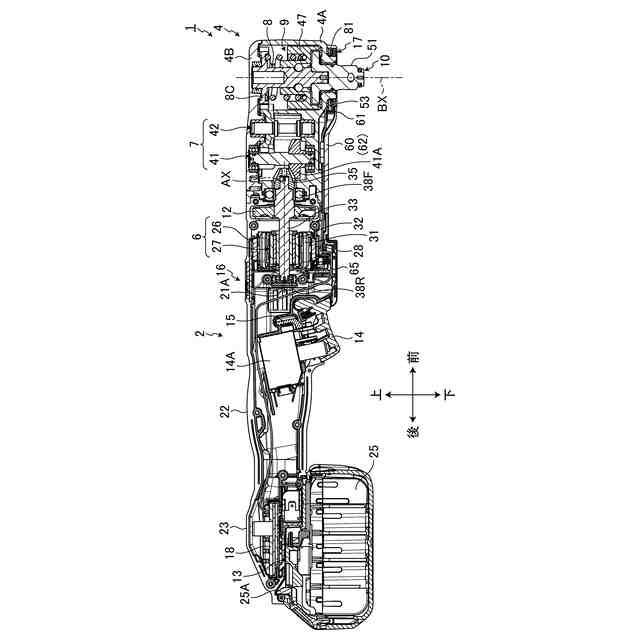

図４は、実施形態に係るインパクト工具を示す縦断面図である。

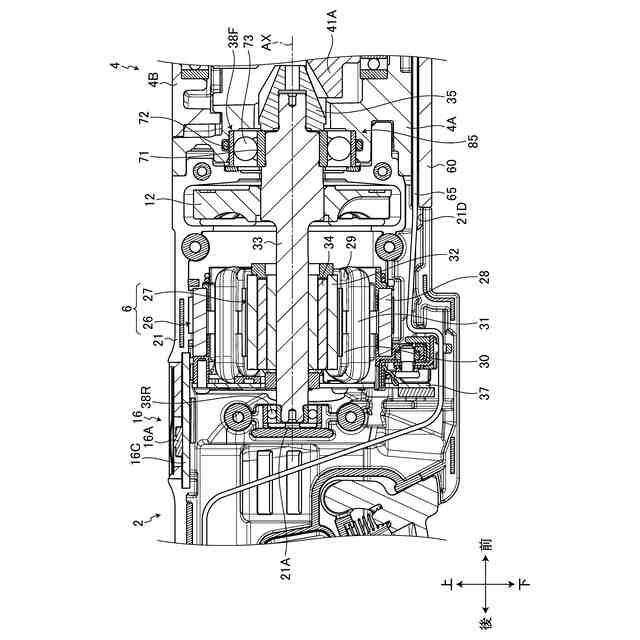

図５は、実施形態に係るインパクト工具のモータハウジング部を示す縦断面図である。

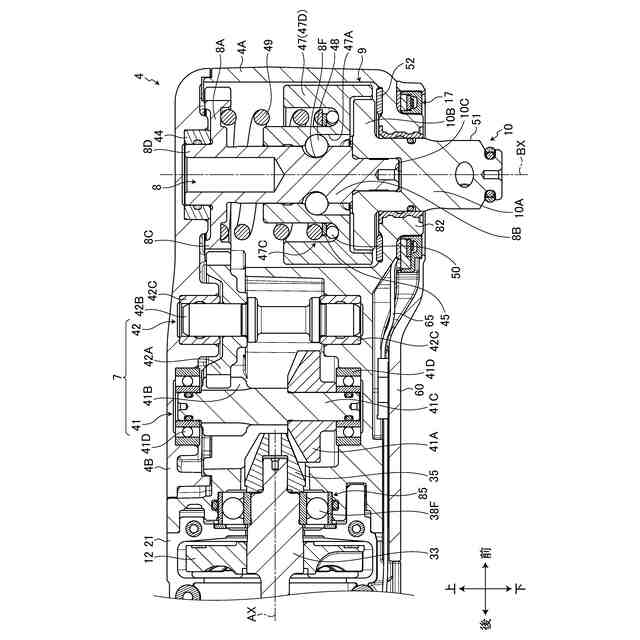

図６は、実施形態に係るインパクト工具のハンマケースを示す縦断面図である。

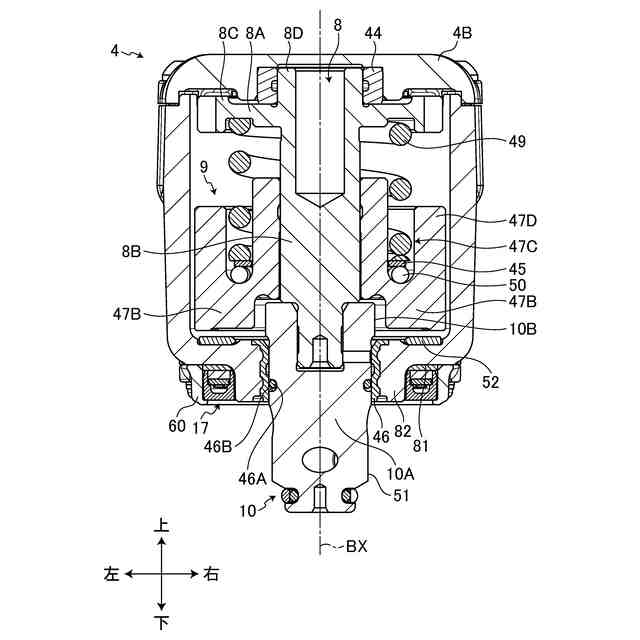

図７は、実施形態に係るインパクト工具のアンビルに沿った左右方向の断面図である。

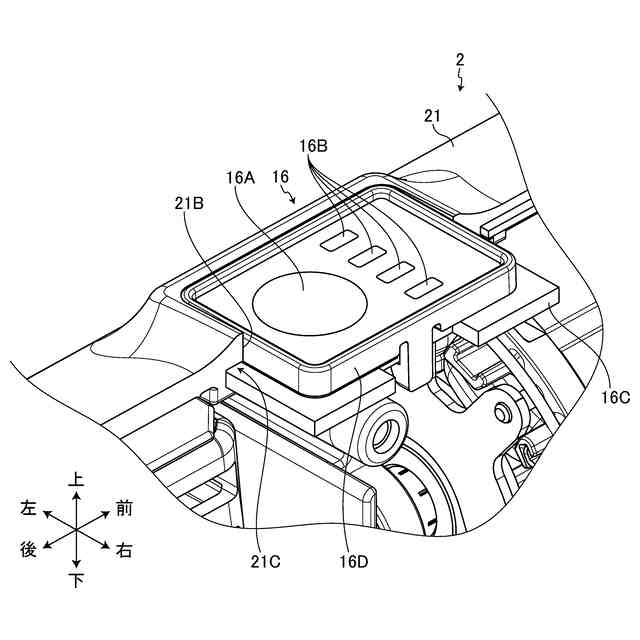

図８は、実施形態に係る操作パネルを示す斜視図である。

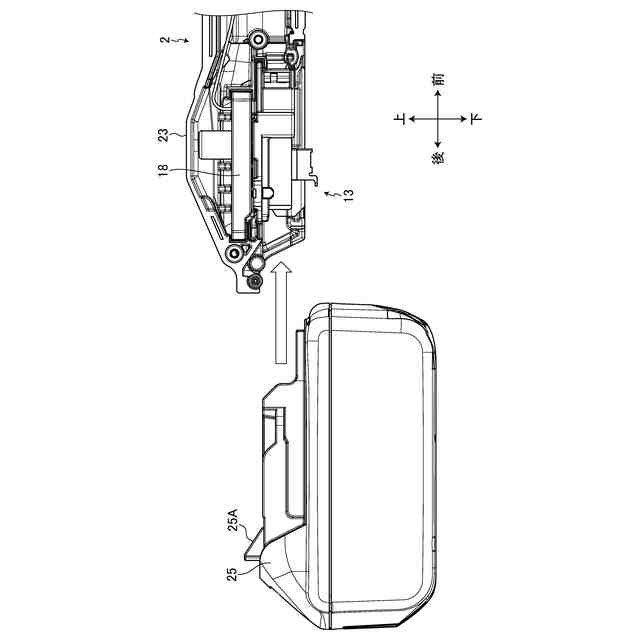

図９は、実施形態に係るバッテリ保持部へのバッテリパックの装着を示す模式図である。
図１０は、実施形態に係るライトユニットを示す前後方向に沿った縦断面図である。
図１１は、実施形態に係るライトユニットの構造を示す分解斜視図である。
図１２は、実施形態に係るインパクト工具の前部を示す下方からの斜視図である。
図１３は、実施形態に係るハンマケースへのライトカバーの装着を示す下方からの分解斜視図である。
図１４は、実施形態に係るハンマケースを示す下方からの斜視図である。
図１５は、ライトカバーを取り外した状態のハンマケースの下面図である。
図１６は、ライトカバーを示した斜視図である。
図１７は、実施形態に係るインパクト工具のベベルギヤの周辺を示す縦断面図である。
図１８は、実施形態に係るハンマケースの後面を示す分解斜視図である。
図１９は、実施形態に係るモータハウジング部の前面を示す分解斜視図である。
図２０は、実施形態に係るベベルギヤ、ベアリングおよび中間支持部材を示す分解斜視図である。
図２１は、実施形態に係る中間支持部材を示す縦断面図である。
図２２は、実施形態に係るロータのサブアセンブリを示す分解斜視図である。
図２３は、第２実施形態に係る中間支持部材を示す斜視図である。
図２４は、第２実施形態に係るモータのサブアセンブリを示す分解斜視図である。
図２５は、第３実施形態に係る中間支持部材を示す断面図である。
図２６は、第４実施形態に係る中間支持部材を示す断面図である。
図２７は、第４実施形態に係る中間支持部材の周辺を示す縦断面図である。
図２８は、第５実施形態に係る中間支持部材及び固定部材を示す縦断面図である。
図２９は、第６実施形態に係るインパクト工具の前部を示す縦断面図である。
図３０は、第７実施形態に係るインパクト工具の前部を示す下方からの斜視図である。
図３１は、第７実施形態に係るインパクト工具の前部を示す下面図である。
図３２は、第７実施形態に係るハンマケースへのライトカバーの装着を示す下方からの分解斜視図である。
図３３は、第７実施形態に係るライトユニットを示す前後方向に沿った縦断面図である。
図３４は、第７実施形態に係るライトカバーを取り外した状態のインパクト工具の前部を示す下面図である。
図３５は、第７実施形態に係るインパクト工具の前部を示す縦断面図である。
【発明を実施するための形態】
【０００９】
１つ又はそれ以上の実施形態において、インパクト工具は、前後方向に延びるグリップ部と、グリップ部の前方に配置されるモータハウジング部と、モータハウジング部の内部に配置されるモータと、モータの前方に配置され、前後方向と交わる方向に延び、モータにより回転されるスピンドルと、スピンドルにより回転されるハンマと、ハンマにより回転方向に打撃されるアンビルと、アンビルの下端に配置される先端工具保持部と、スピンドル及びハンマを収容するハンマケースと、ハンマケースに保持される発光体と、を備えてもよい。
【００１０】
上記の構成では、前後方向と交わる方向に延びるスピンドル、スピンドルにより回転されるハンマ、ハンマにより回転方向に打撃されるアンビルを備えたアングルインパクト工具において、スピンドル及びハンマを収容するハンマケースに発光体が保持される。これにより、発光体がアンビルの近くに配置されるので、インパクト工具の先端部（アンビル）を狭所に差し込んだときにも発光体からの光をアンビルの付近の作業箇所へ到達させることができる。その結果、アングルインパクト工具において、ライト（発光体）により作業箇所を適切に照らすことができる。
（【００１１】以降は省略されています）
