公開番号2025158781
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061656
出願日2024-04-05
発明の名称充電器及び充電システム
出願人株式会社マキタ
代理人名古屋国際弁理士法人
主分類H02J 7/02 20160101AFI20251009BHJP(電力の発電,変換,配電)
要約【課題】外部電源からの電力供給経路に複数の充電器が接続されているときに、電池パックへの充電を実施する充電器の数を制限して、電力供給経路に流れる電流を抑制することのできる充電器及び充電システムを提供する。
【解決手段】充電器は、電池パックを装着可能な筐体と、充電回路と、制御部と、通信部と、判定部とを備える。判定部は、電池パックが筐体に装着されて充電回路から電池パックへの充電が可能になると、通信部が第2充電器から充電動作状態を表す第2充電情報を受信しているか否かを判定し、通信部が第2充電情報を受信しているときには、制御部に対し充電制御の実行を待機させ、通信部が第2充電情報を受信していないときに、制御部に対し充電制御の実行を許可する。

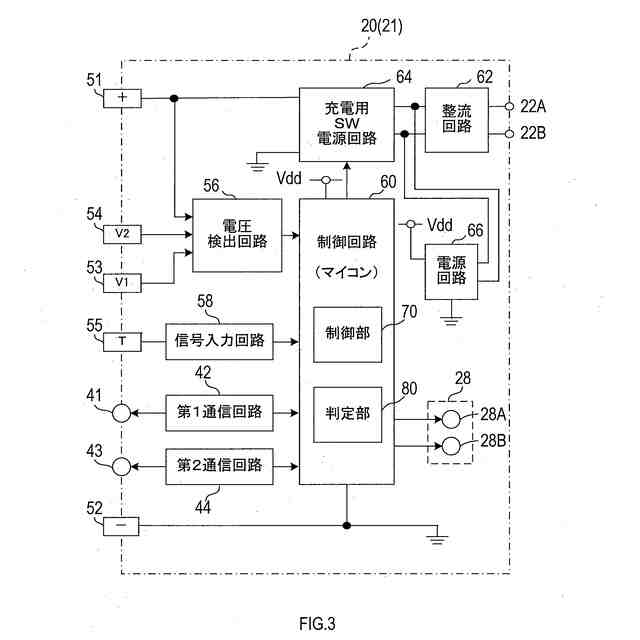

【選択図】図3
特許請求の範囲【請求項１】
電池パックを装着可能な筐体と、
外部の電源から電力供給を受けて、前記電池パックへの充電電力を生成するように構成された充電回路と、
前記充電回路から前記電池パックへの前記充電電力の供給を制御する充電制御を実行するように構成された制御部と、
外部の第２充電器との間で通信可能に構成された通信部と、
前記通信部による前記第２充電器との通信結果に従い、前記制御部による前記充電制御の実行を許可するか否かを判定するように構成された判定部と、
を備え、
少なくとも前記充電回路及び前記制御部は、前記筐体内に配置されており、
前記判定部は、前記電池パックが前記筐体に装着されて前記充電回路から前記電池パックへの充電が可能になると、前記通信部が前記第２充電器から充電動作状態を表す第２充電情報を受信しているか否かを判定し、前記通信部が前記第２充電情報を受信しているときには、前記制御部に対し前記充電制御の実行を待機させ、前記通信部が前記第２充電情報を受信していないときに、前記制御部に対し前記充電制御の実行を許可するように構成されている、充電器。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の充電器であって、
前記通信部は、前記第２充電器に加えて、外部の第３充電器との間でも通信可能に構成されており、
前記判定部は、前記電池パックが前記筐体に装着されて前記充電回路から前記電池パックへの充電が可能になると、前記通信部が前記第２充電器又は前記第３充電器から充電動作状態を表す前記第２充電情報又は第３充電情報を受信しているか否かを判定し、前記通信部が前記第２充電情報又は前記第３充電情報を受信しているときには、前記制御部に対し前記充電制御の実行を待機させ、前記通信部が前記第２充電情報及び前記第３充電情報を受信していないときに、前記制御部に対し前記充電制御の実行を許可するように構成されている、充電器。
【請求項３】
請求項２に記載の充電器であって、

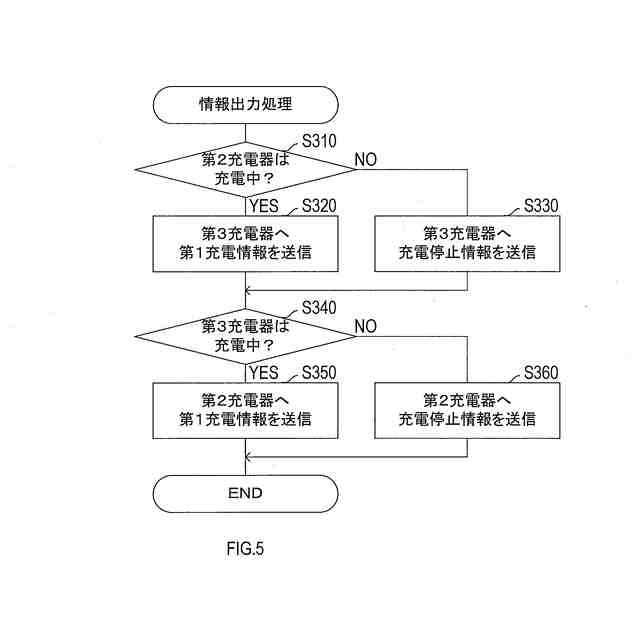

前記判定部は、前記通信部が前記第２充電器から前記第２充電情報を受信すると、前記通信部から前記第３充電器に対し、充電動作状態を表す第１充電情報を送信させるように構成されている、充電器。
【請求項４】
請求項２又は請求項３に記載の充電器であって、
前記判定部は、前記制御部に対し前記充電制御の実行を許可すると、前記通信部から前記第２充電器及び前記第３充電器に対し、充電動作状態を表す第１充電情報を送信させるように構成されている、充電器。
【請求項５】
請求項４に記載の充電器であって、
前記判定部は、

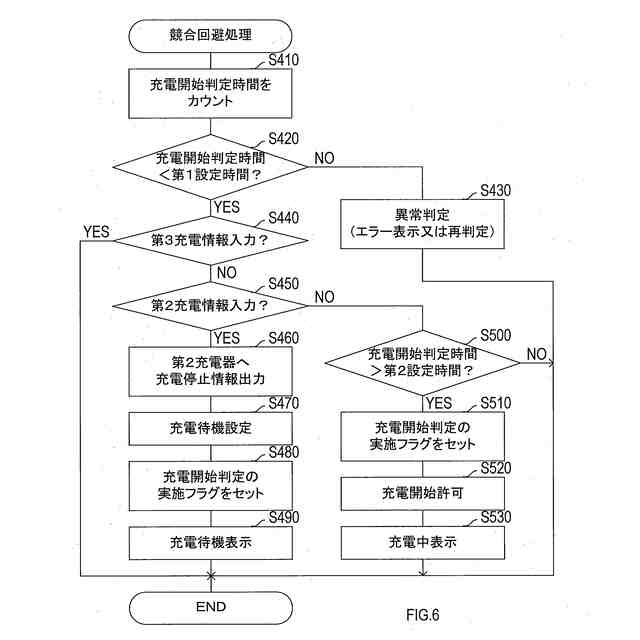

前記充電回路から前記電池パックへの充電が可能になったときに、前記通信部が前記第２充電情報及び前記第３充電情報を受信していないと判定すると、前記通信部から前記第２充電器及び前記第３充電器に対し前記第１充電情報を送信させて、前記制御部に対し前記充電制御の実行待機を継続させ、
その後、所定時間が経過する間に前記通信部が前記第２充電情報を受信したか否かを判定し、前記所定時間が経過する間に前記通信部が前記第２充電情報を受信すると、前記通信部から前記第２充電器に対し、当該充電器が充電停止状態であることを表す充電停止情報を送信させる、
ように構成されている、充電器。
【請求項６】
請求項５に記載の充電器であって、
前記判定部は、前記所定時間が経過する間に前記通信部が前記第２充電情報及び前記第３充電情報を受信していないと判定すると、前記制御部に対し前記充電制御の実行を許可するように構成されている、充電器。
【請求項７】
請求項１～請求項６の何れか１項に記載の充電器であって、
前記判定部は、前記制御部に対し前記充電制御の実行を待機させているとき、当該充電器は充電待ち状態であることを報知するように構成されている、充電器。
【請求項８】
請求項１～請求項７の何れか１項に記載の充電器であって、
前記判定部は、前記制御部に対し前記充電制御の実行を待機させているとき、前記通信部にて前記第２充電情報が受信されなくなると、前記制御部に対し前記充電制御の実行を許可するように構成されている、充電器。
【請求項９】

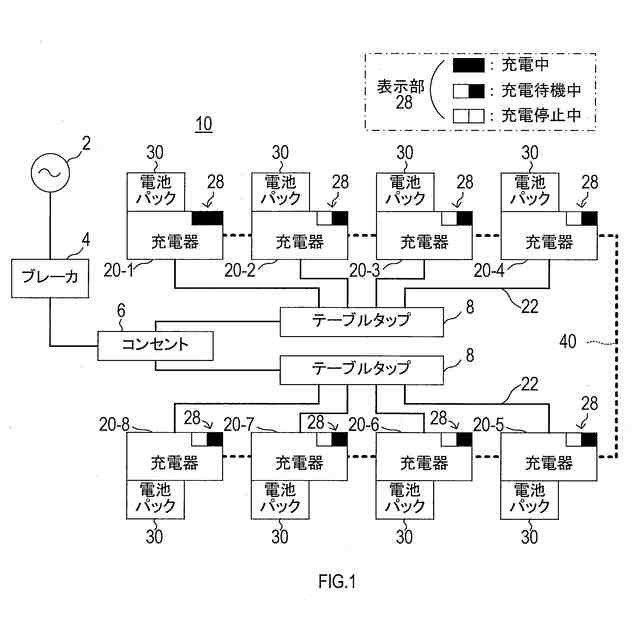

外部の電源から電力供給される一系統の電力供給経路に接続されて、充電器自身の筐体に装着された電池パックを充電可能な複数の充電器を備え、該複数の充電器が通信経路を介して通信可能に接続された充電システムであって、
前記複数の充電器の少なくとも１つは、請求項１～請求項８の何れか１項に記載の充電器である、充電システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パックへの充電を行う充電器及び充電システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、公称容量が５Ａｈ以上の高容量の電池パックを、充電レート２Ｃ～３Ｃの充電電流で充電可能な充電器が開示されている。この種の充電器によれば、例えば、定格容量が８Ａｈの高容量の電池パックを、充電レート３Ｃで充電することで、充電時間を２０分以下にすることが可能となる。つまり、高容量の電池パックの充電に要する時間を短くすることができる。
【先行技術文献】
【特許文献】
【０００３】
特許第６６９９０７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のように定格容量が８Ａｈの電池パックを充電レート３Ｃで充電する場合、電池パックの定格電圧が３６Ｖで、充電電圧を４０Ｖとすると、充電電流は２４Ａとなるので、充電器からの出力は、４０Ｖ×２４Ａ＝９６０Ｗとなる。従って、充電器における電源の変換効率を９０％、力率が１とすると、ＡＣ電源の消費電力として約１１００Ｗが必要となり、日本国内のＡＣ１００Ｖの商用電源で考えた場合、充電器１台当たり最大で１１Ａ流れることになる。
【０００５】
これに対し、日本における一般家庭用コンセントの定格電流は１５Ａであり、１つのブレーカからコンセントに供給可能な電流は２０Ａである。このため、１つのブレーカから電力供給を受けるコンセントに上記充電器を複数台接続し、そのうちの２台以上の充電器で電池パックへの充電を実施すると、ブレーカがオフしてしまう。この結果、各充電器への電力供給が遮断され、全ての充電器で電池パックへの充電を実施することができなくなる。
【０００６】
本開示の１つの局面は、外部電源からの電力供給経路に複数の充電器が接続されている際、電池パックへの充電を実施する充電器の数を制限して、電力供給経路に流れる電流を抑制することのできる充電器及び充電システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】

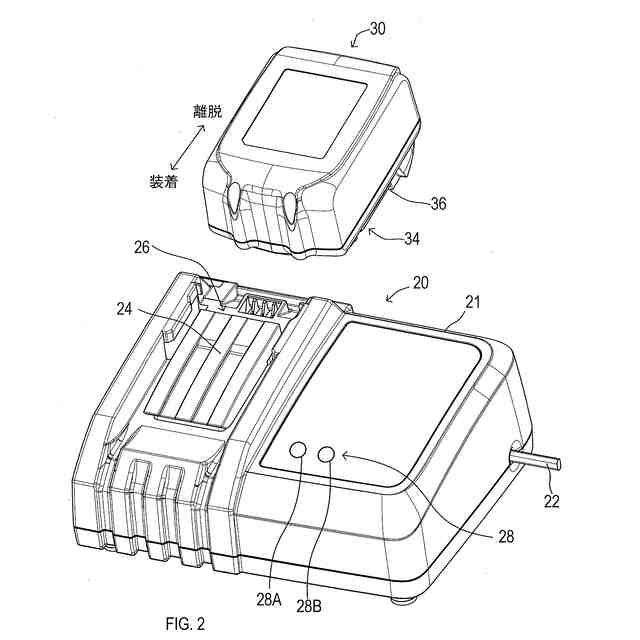

本開示の一局面の充電器は、電池パックを装着可能な筐体と、充電回路と、制御部と、通信部と、判定部を備える。充電回路は、外部の電源から電力供給を受けて、電池パックへの充電電力を生成するよう構成され、制御部は、充電回路から電池パックへの充電電力の供給を制御する充電制御、を実行するよう構成される。そして、少なくとも充電回路及び制御部は、筐体内に配置される。
【０００８】
また、通信部は、外部の第２充電器との間で通信可能に構成されており、判定部は、通信部による第２充電器との通信結果に従い、制御部による充電制御の実行を許可するか否かを判定する。
【０００９】

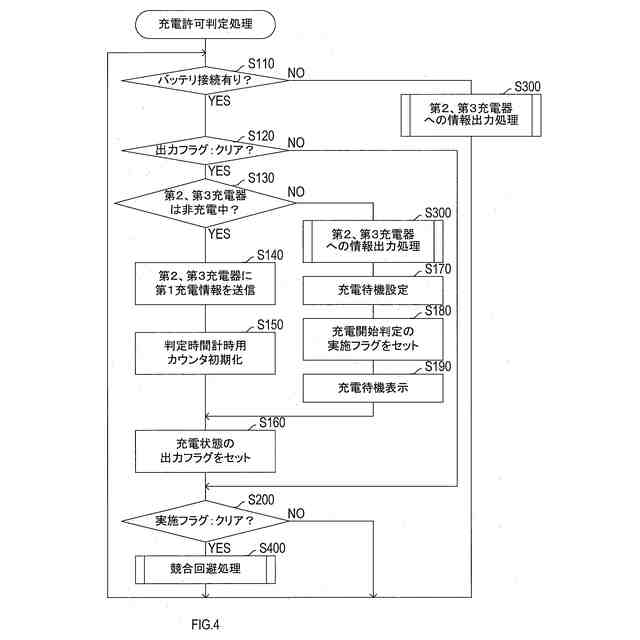

詳しくは、判定部は、電池パックが筐体に装着されて充電回路から電池パックへの充電が可能になると、通信部が第２充電器から充電動作状態を表す第２充電情報を受信しているか否かを判定する。そして、判定部は、通信部が第２充電情報を受信しているときには、制御部に対し充電制御の実行を待機させ、通信部が第２充電情報を受信していないときに、制御部に対し充電制御の実行を許可する。
【００１０】
従って、本開示の充電器によれば、電池パックが筐体に装着されたときに、第２充電器が充電動作状態である場合には、電池パックへの充電開始を自動で待機することになり、外部の電源から充電器自身に流れ込む電流を待機電流に制限することができる。
（【００１１】以降は省略されています）
