公開番号2025147656
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048011
出願日2024-03-25
発明の名称レンチ保持治具
出願人山九株式会社
代理人個人,個人,個人,個人
主分類B25B 13/00 20060101AFI20250930BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ボルトのネジ軸(ネジ溝)を利用することなく、レンチが締結部材から離脱することを抑制する。

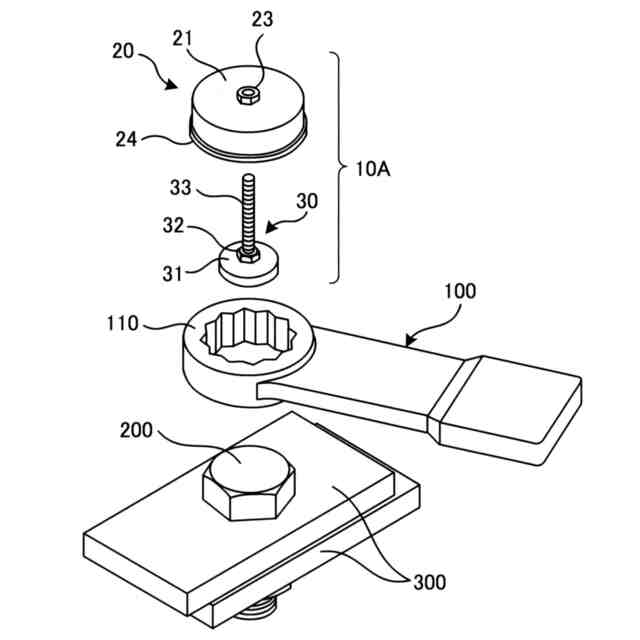

【解決手段】レンチのヘッド部が締結部材と係合した状態においてヘッド部を保持するレンチ保持治具は、磁力によって締結部材に吸着されるマグネット治具と、ヘッド部に押し付け力を与える押さえ治具とを有する。マグネット治具は、ヘッド部の内側で露出した締結部材の一部に吸着するマグネット部と、マグネット部に固定されたネジ軸とを有する。押さえ治具は、マグネット部を収容可能であって押し付け力を与える本体部と、ネジ軸と噛み合うネジ部とを有し、本体部を貫通するネジ軸に沿って移動可能である。
【選択図】図4
特許請求の範囲【請求項１】
レンチのヘッド部が締結部材と係合した状態において前記ヘッド部を保持するレンチ保持治具であって、
磁力によって前記締結部材に吸着されるマグネット治具と、
前記ヘッド部に押し付け力を与える押さえ治具と、を有し、
前記マグネット治具は、前記ヘッド部の内側で露出した前記締結部材の一部に吸着するマグネット部と、前記マグネット部に固定されたネジ軸とを有し、
前記押さえ治具は、前記マグネット部を収容可能であって前記押し付け力を与える本体部と、前記ネジ軸と噛み合うネジ部とを有し、前記本体部を貫通する前記ネジ軸に沿って移動可能であることを特徴とするレンチ保持治具。
続きを表示（約 430 文字）【請求項２】
レンチが前記締結部材としてのボルトの頭部と係合するとき、前記マグネット部は、前記ボルトの頭部に吸着されることを特徴とする請求項１に記載のレンチ保持治具。
【請求項３】
レンチが前記締結部材としてのナットと係合するとき、前記マグネット部は、前記ナットと噛み合うボルトの軸部の先端面に吸着されることを特徴とする請求項１に記載のレンチ保持治具。
【請求項４】
前記本体部は、前記マグネット部及び前記ボルトの軸部を収容可能であることを特徴とする請求項３に記載のレンチ保持治具。
【請求項５】
前記押さえ治具は、レンチと接触してレンチに前記押し付け力を与えるフランジ部を有することを特徴とする請求項１に記載のレンチ保持治具。
【請求項６】
前記押さえ治具は、前記本体部に固定され、内周面に前記ネジ部が形成されたナット部を有することを特徴とする請求項１に記載のレンチ保持治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンチを締結部材に係合させた状態においてレンチを保持するレンチ保持治具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１～４には、スパナがナット等から離脱することを抑制する治具が開示されている。特許文献１では、ボルトのネジ軸と噛み合うナットにスパナを係合させた状態において、ナットから突出したネジ軸にクリップを噛み合わせている。これにより、ボルトによって締め付けられる部材とクリップとによってスパナを挟むことができ、スパナの離脱を抑制するようにしている。
【０００３】
特許文献２では、ボルトと噛み合うナットにスパナを係合させた状態において、ボルトの先端部にスパナ押え治具を螺合させている。ここで、スパナ押え治具の押圧部がスパナの側面部を押圧することにより、スパナの離脱を抑制するようにしている。
【０００４】
特許文献３では、ボルトのネジ軸と噛み合うナットにスパナを係合させた状態において、ナットから突出したネジ軸に治具を取り付けている。ここで、治具は、ボルトの軸部を挟持する一対の挟持部を有しており、この治具によってスパナの離脱を抑制するようにしている。
【０００５】
特許文献４では、ボルトのネジ軸と噛み合うナットにスパナを係合させた状態において、ナットから突出したネジ軸に治具を取り付けている。ここで、治具は、ネジ軸を挟持するための一対の挟持部材と、各挟持部材をネジ軸に向けて押圧する押圧部材とを有しており、この治具によってスパナの離脱を抑制するようにしている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－１２００９７号公報
特許第５５７７１２３号公報
特許第５９６０５８４号公報
特許第５９６３６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１～４では、いずれもナットから突出したネジ軸（すなわち、ネジ溝）に治具を取り付けるようにしている。本発明の目的は、ボルトのネジ軸（ネジ溝）を利用することなく、レンチが締結部材から離脱することを抑制する治具を提供することにある。
【課題を解決するための手段】
【０００８】

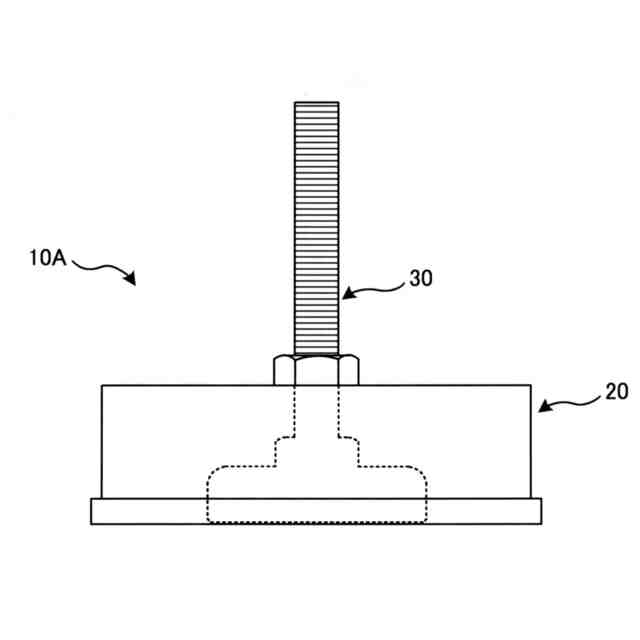

本発明は、レンチのヘッド部が締結部材と係合した状態においてヘッド部を保持するレンチ保持治具であり、磁力によって締結部材に吸着されるマグネット治具と、ヘッド部に押し付け力を与える押さえ治具と、を有する。ここで、マグネット治具は、ヘッド部の内側で露出した締結部材の一部に吸着するマグネット部と、マグネット部に固定されたネジ軸とを有する。押さえ治具は、マグネット部を収容可能であって押し付け力を与える本体部と、ネジ軸と噛み合うネジ部とを有し、本体部を貫通するネジ軸に沿って移動可能である。
【０００９】
レンチが締結部材としてのボルトの頭部と係合するときには、マグネット部をボルトの頭部に吸着させることができる。一方、レンチが締結部材としてのナットと係合するときには、ナットと噛み合うボルトの軸部の先端面にマグネット部を吸着させることができる。ボルトの軸部の先端面にマグネット部を吸着させるときには、マグネット部及びボルトの軸部を本体部に収容させることができる。
【００１０】

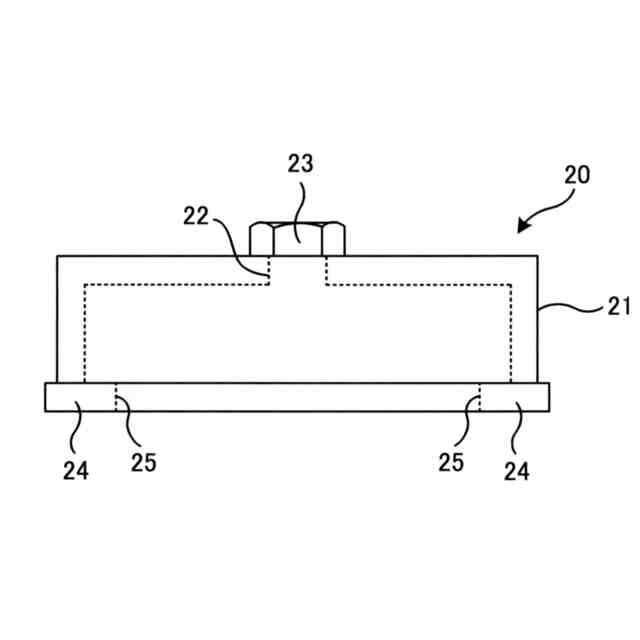

押さえ治具には、レンチと接触してレンチに押し付け力を与えるフランジ部を設けることができる。また、押さえ治具には、本体部に固定され、内周面にネジ部が形成されたナット部を設けることができる。
【発明の効果】
（【００１１】以降は省略されています）
