公開番号2025170503
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075121
出願日2024-05-07
発明の名称射出成形装置、その制御方法、及びプログラム
出願人株式会社日本製鋼所
代理人個人
主分類B29C 45/76 20060101AFI20251112BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】成形品の製造開始時における電力及び原料の浪費を抑制する。
【解決手段】一実施形態に係る射出成形装置では、当該射出成形装置が起動された後、成形品の製造を開始する前に、コントローラは、成形品を製造している際の射出機用モータ及び型締機用モータの負荷率に基づいて、射出機用モータ及び型締機用モータに無効電流を流す。
【選択図】図1
特許請求の範囲【請求項１】
原料が投入されるシリンダと、当該シリンダに収容されて前記原料を混練するスクリュとを備え、前記原料を溶融させて射出する射出機と、
溶融した前記原料が注入されて成形品を成形する金型を開閉させる型締機と、
前記射出機を駆動する射出機用モータと、
前記型締機を駆動する型締機用モータと、
前記射出機用モータ及び前記型締機用モータを制御するコントローラと、を備えた射出成形装置であって、
当該射出成形装置が起動された後、成形品の製造を開始する前に、
前記コントローラは、前記成形品を製造している際の前記射出機用モータ及び前記型締機用モータの負荷率に基づいて、前記射出機用モータ及び前記型締機用モータに無効電流を流す、
射出成形装置。
続きを表示（約 1,300 文字）【請求項２】
前記シリンダを加熱するヒータをさらに備え、
前記コントローラは、前記ヒータによって前記シリンダを昇温している間に、前記射出機用モータ及び前記型締機用モータに無効電流を流す、
請求項１に記載の射出成形装置。
【請求項３】
前記成形品を製造している際の前記射出機用モータ及び前記型締機用モータの前記負荷率を予め記憶した記憶部をさらに備える、
請求項１又は２に記載の射出成形装置。
【請求項４】
前記射出機用モータは、溶融した前記原料を射出させるために前記スクリュを軸方向に移動させる射出用モータを含み、
前記型締機用モータは、前記金型を開閉させる型開閉用モータを含む、
請求項１又は２に記載の射出成形装置。
【請求項５】
前記射出機用モータは、前記スクリュを回転させる可塑化用モータをさらに含み、
前記型締機用モータは、前記金型から前記成形品を取り出すためのピンを突き出す突き出し用モータをさらに含む、
請求項４に記載の射出成形装置。
【請求項６】
原料が投入されるシリンダと、当該シリンダに収容されて前記原料を混練するスクリュとを備え、前記原料を溶融させて射出する射出機と、
溶融した前記原料が注入されて成形品を成形する金型を開閉させる型締機と、
前記射出機を駆動する射出機用モータと、
前記型締機を駆動する型締機用モータと、を備えた射出成形装置の制御方法であって、
当該射出成形装置が起動された後、成形品の製造を開始する前に、
コンピュータが、前記成形品を製造している際の前記射出機用モータ及び前記型締機用モータの負荷率に基づいて、前記射出機用モータ及び前記型締機用モータに無効電流を流す、
射出成形装置の制御方法。
【請求項７】
前記コンピュータが、ヒータによって前記シリンダを昇温している間に、前記射出機用モータ及び前記型締機用モータに無効電流を流す、
請求項６に記載の射出成形装置の制御方法。
【請求項８】
前記射出成形装置は、前記成形品を製造している際の前記射出機用モータ及び前記型締機用モータの前記負荷率を予め記憶した記憶部をさらに備える、
請求項６又は７に記載の射出成形装置の制御方法。
【請求項９】
前記射出機用モータは、溶融した前記原料を射出させるために前記スクリュを軸方向に移動させる射出用モータを含み、
前記型締機用モータは、前記金型を開閉させる型開閉用モータを含む、
請求項６又は７に記載の射出成形装置の制御方法。
【請求項１０】
前記射出機用モータは、前記スクリュを回転させる可塑化用モータをさらに含み、
前記型締機用モータは、前記金型から前記成形品を取り出すためのピンを突き出す突き出し用モータをさらに含む、
請求項９に記載の射出成形装置の制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形装置、その制御方法、及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
発明者は、特許文献１に開示されているような射出成形装置を開発している。射出成形装置は、原料を溶融させて射出する射出機と、溶融した原料が注入されて成形品を成形する金型を開閉させる型締機とを備える。射出機及び型締機は、それぞれモータによって駆動される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１７６５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
射出成形装置を起動し、成形品の製造を開始する際、射出機及び型締機を駆動する各モータの温度が安定するまで各モータの出力トルクも安定しない。そのため、成形品の製造開始後、各モータの温度が安定するまでの間、仕様を満たさない成形品が製造され、電力及び原料を浪費してしまう問題があった。
その他の課題と新規な特徴は、本明細書の記述及び添付図面から明らかになるだろう。
【課題を解決するための手段】
【０００５】
一実施形態に係る射出成形装置では、当該射出成形装置が起動された後、成形品の製造を開始する前に、コントローラは、成形品を製造している際の射出機用モータ及び型締機用モータの負荷率に基づいて、射出機用モータ及び型締機用モータに無効電流を流す。
【０００６】
一実施形態に係る射出成形装置の制御方法では、当該射出成形装置が起動された後、成形品の製造を開始する前に、コンピュータが、成形品を製造している際の射出機用モータ及び型締機用モータの負荷率に基づいて、射出機用モータ及び型締機用モータに無効電流を流す。
【０００７】
一実施形態に係るプログラムでは、射出成形装置が起動された後、成形品の製造を開始する前に、コンピュータが、成形品を製造している際の射出機用モータ及び型締機用モータの負荷率に基づいて、射出機用モータ及び型締機用モータに無効電流を流す処理をコンピュータに実行させる。
【発明の効果】
【０００８】
一実施形態によれば、成形品の製造開始時における電力及び原料の浪費を抑制可能な射出成形装置及びその制御方法を提供できる。
【図面の簡単な説明】
【０００９】

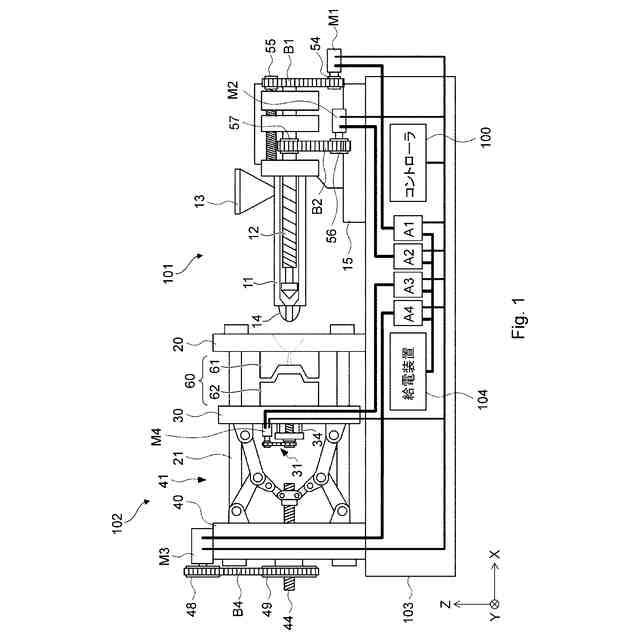

第１の実施形態に係る射出成形装置の全体構成を模式的に示す側面図である。

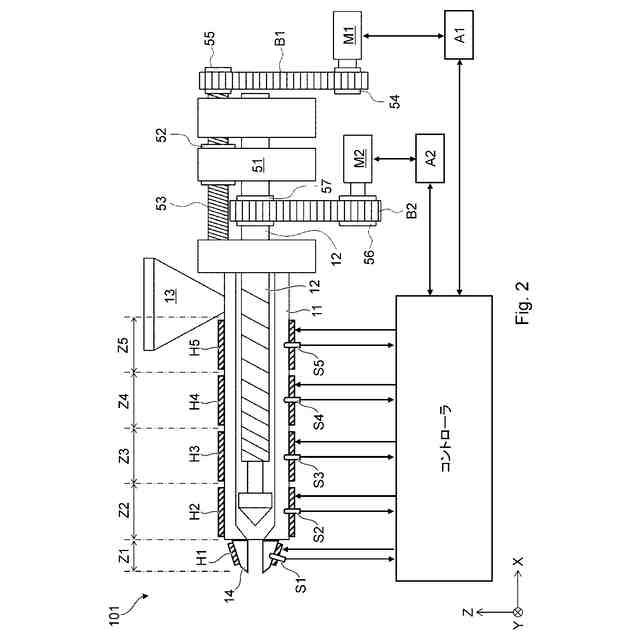

第１の実施形態に係る射出機の要部の拡大図である。
第１の実施形態に係る型締機のトグル機構の構成を模式的に示す図である。

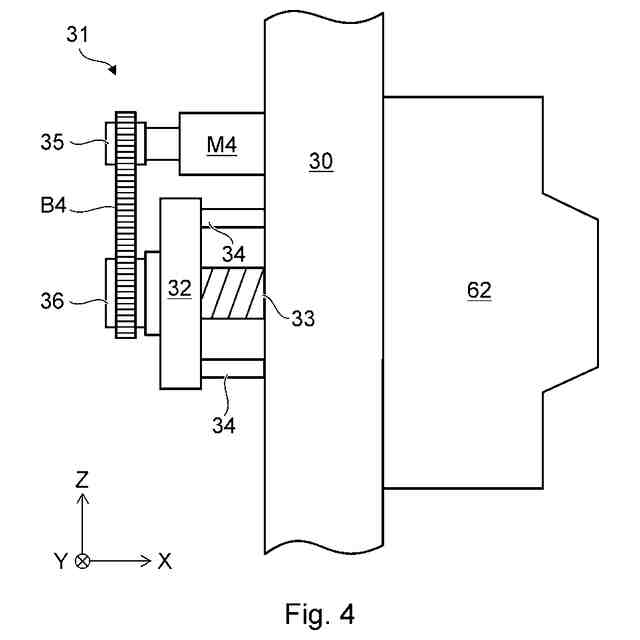

第１の実施形態に係る突き出し機構の構成を模式的に示す図である。
第１の実施形態に係る射出成形装置の制御ブロック図である。
第１の実施形態に係る射出成形装置の制御方法を示すフローチャートである。
比較例及び実施例に係る射出成形装置の制御方法におけるモータ温度及びモータ負荷率の時間変化を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、具体的な実施形態について、図面を参照しながら詳細に説明する。但し、以下の実施形態に限定される訳ではない。また、説明を明確にするため、以下の記載及び図面は、適宜簡略化されている。
（【００１１】以降は省略されています）
