公開番号2025169783
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074896
出願日2024-05-02
発明の名称薬剤包装帯集約装置及び包装帯ロール
出願人株式会社湯山製作所
代理人弁理士法人サンクレスト国際特許事務所
主分類B65B 63/04 20060101AFI20251107BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】薬剤の分包動作と包装帯の巻取動作とを平行して行う。
【解決手段】薬剤包装帯集約装置は、薬剤が包装された包装帯を巻き取る薬剤包装帯集約装置であって、前記包装帯を搬送する搬送ローラと、前記搬送ローラによる前記包装帯の搬送経路の途中に配置され、前記包装帯を巻き取る巻取部と、前記巻取部を前記搬送経路の途中から、前記搬送経路から外れた退避位置へ移動させる移動部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
薬剤が包装された包装帯を一纏めにする薬剤包装帯集約装置であって、
前記包装帯を一纏めにする集約部と、
前記集約部によって前記包装帯が一纏めにされる集約工程の最後において、一纏めにされた前記包装帯によって形成される包装帯集約体の形状を保持する保持部を、前記集約部に装着された状態の前記包装帯集約体に取り付ける取付部と、
を備える、
薬剤包装帯集約装置。
続きを表示（約 1,000 文字）【請求項２】
前記集約部は、前記包装帯を巻き取る巻取部であり、
前記集約工程は、前記包装帯を巻き取る工程であり、
前記包装帯集約体は、前記巻取部によって巻き取られた前記包装帯によって形成される包装帯ロールである、
請求項１に記載の薬剤包装帯集約装置。
【請求項３】
前記保持部はシールであり、
前記取付部は、前記包装帯の第１部位と、前記包装帯ロールにおいて前記第１部位よりも１周分内側に位置する前記包装帯の第２部位とに前記シールを貼り付ける、
請求項２に記載の薬剤包装帯集約装置。
【請求項４】
前記保持部は第１面及び第２面のそれぞれが粘着面である両面粘着シールであり、
前記取付部は、前記両面粘着シールの前記第１面を前記第１部位に貼り付け、前記両面粘着シールの前記第２面を前記第２部位に貼り付ける、
請求項３に記載の薬剤包装帯集約装置。
【請求項５】
前記第１面の粘着強度と前記第２面の粘着強度とは互いに異なる、
請求項４に記載の薬剤包装帯集約装置。
【請求項６】
前記第１面の粘着強度は、前記第２面の粘着強度よりも高い、
請求項５に記載の薬剤包装帯集約装置。
【請求項７】
前記薬剤包装帯集約装置は、前記巻取部によって巻き取られる前記包装帯を前記包装帯ロールに押さえつける押さえ部材をさらに備え、
前記押さえ部材は、前記両面粘着シールの前記第１面が貼り付けられた前記第１部位を前記包装帯ロールに押さえつけることにより、前記シールの前記第２面を前記第２部位に貼り付ける、
請求項４に記載の薬剤包装帯集約装置。
【請求項８】
前記取付部は、前記シールが一列に配置された帯状の台紙が巻回されたシールロールの前記台紙から前記シールを剥がし、前記シールを前記第１部位及び前記第２部位に貼り付ける、
請求項３から請求項７のいずれか１項に記載の薬剤包装帯集約装置。
【請求項９】
前記取付部は、前記シールが除かれた前記台紙を巻き取る、
請求項８に記載の薬剤包装帯集約装置。
【請求項１０】
前記取付部は、前記シールが除かれた前記台紙を巻き取ることにより、前記シールロールから前記シールが貼り付けられた前記台紙を引き出す、
請求項９に記載の薬剤包装帯集約装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、薬剤包装帯集約装置及び包装帯ロールに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、カッター、フィーダ、巻取装置、及び結束装置が直線状に一列に配置された薬包帯結束機が開示されている。この薬包帯結束機では、薬剤包装機から斜めに起立した状態で前方へ搬送される一連の薬包帯をフィーダが前方へ送り出し、フィーダで送り出された薬包帯を巻取装置が順次巻き取る。カッターは、薬包帯が一患者分だけ通過したところで回転して、薬包帯を患者分ごとに切断する。搬送アームは、一患者分だけ巻取装置で巻き取った薬包帯を両側から掴んで巻取状態のまま搬送し、結束装置は、搬送アームで搬送された薬包帯にバンドをかけて結束する。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１０１０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された薬包帯結束機では、巻取装置によって巻き取られた薬包帯を結束するためには、搬送アームが巻取状態の薬包帯を巻取装置から結束装置まで搬送する必要がある。このため、搬送アームが必要であり、また、薬包帯の搬送経路を確保するために装置が大型化するという問題がある。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る薬剤包装帯集約装置は、薬剤が包装された包装帯を一纏めにする薬剤包装帯集約装置であって、前記包装帯を一纏めにする集約部と、前記集約部によって前記包装帯が一纏めにされる集約工程の最後において、一纏めにされた前記包装帯によって形成される包装帯集約体の形状を保持する保持部を、前記集約部に装着された状態の前記包装帯集約体に取り付ける取付部と、を備える。
【発明の効果】
【０００６】
本開示によれば、装置の大型化を抑制することができる。
【図面の簡単な説明】
【０００７】

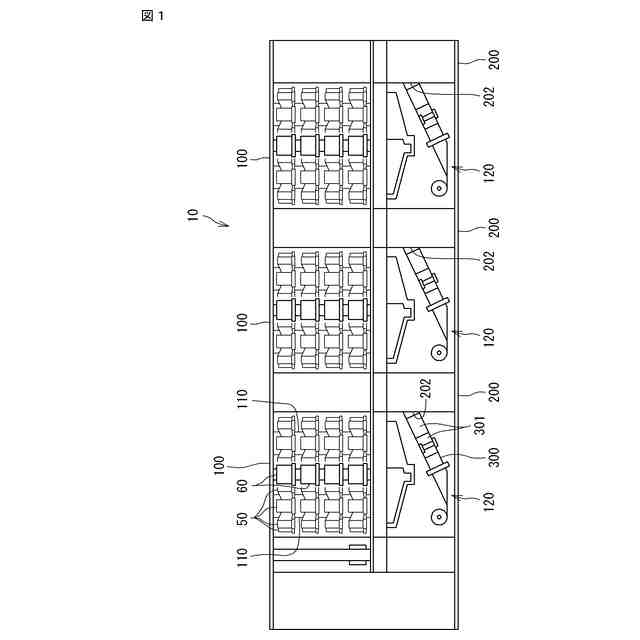

図１は、実施形態に係る薬剤包装システムの全体構成の一例を示す図である。

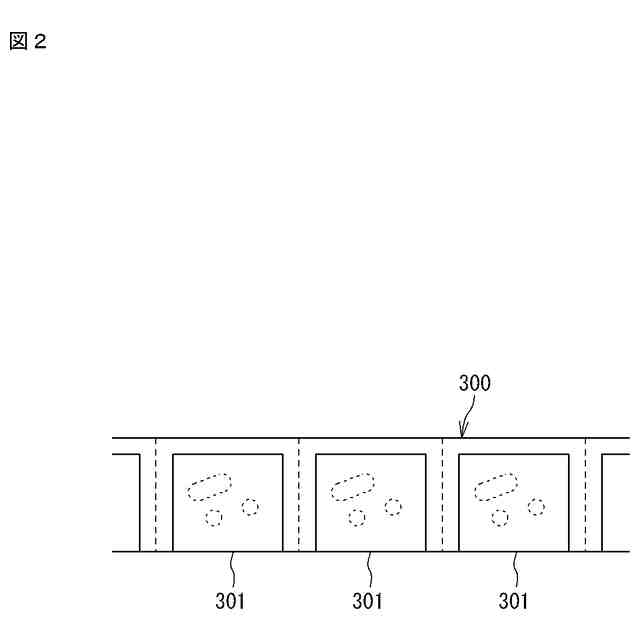

図２は、実施形態に係る包装帯の一例を示す図である。

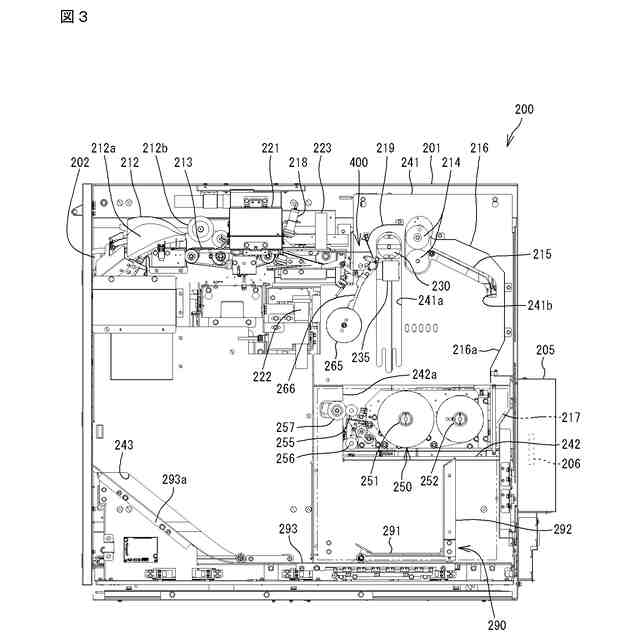

図３は、実施形態に係る巻取装置の構成の一例を示す正面図である。
図４は、実施形態に係る巻取装置の構成の一例を示す斜視図である。

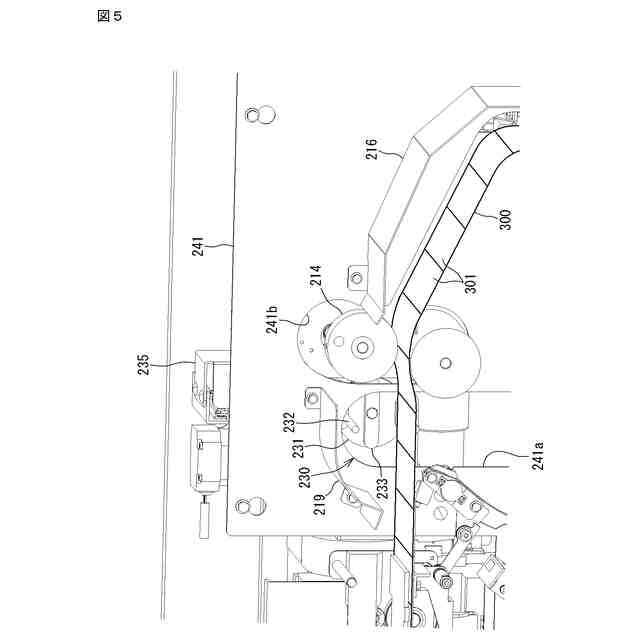

図５は、巻取部及びその周辺の拡大斜視図である。

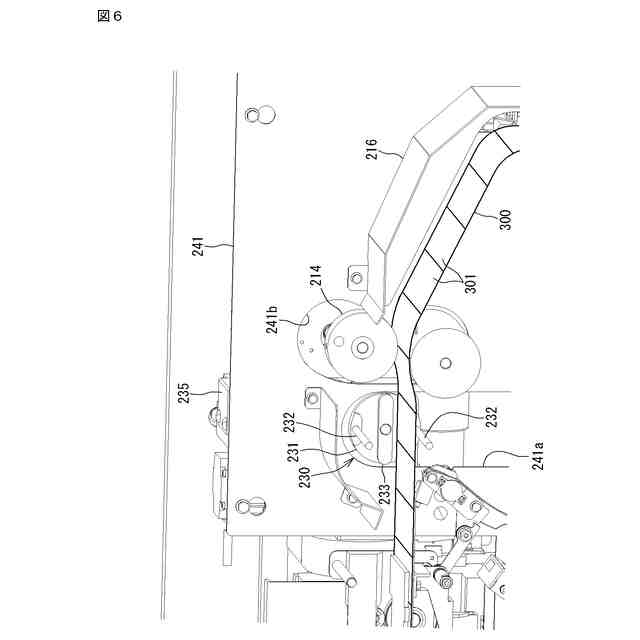

図６は、巻取部及びその周辺の拡大斜視図である。

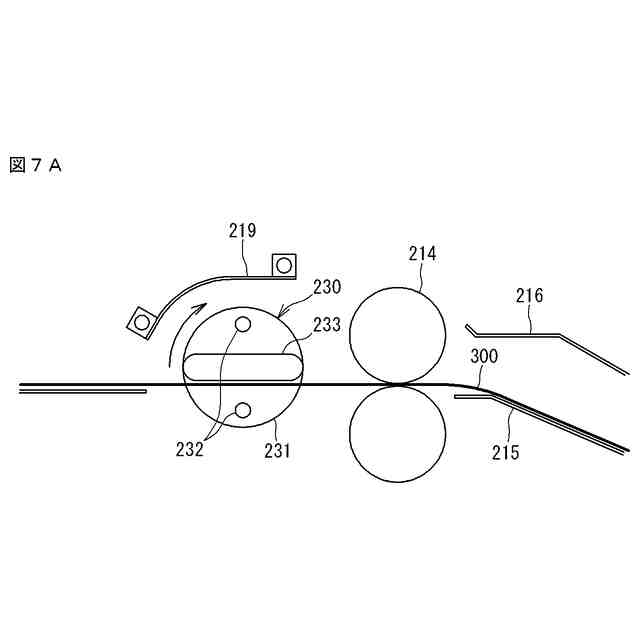

図７Ａは、巻取部による初期工程の開始段階を説明するための図である。

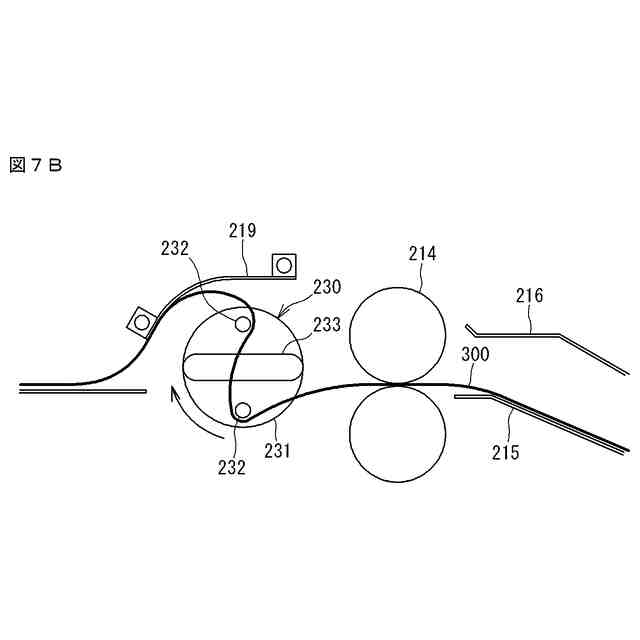

図７Ｂは、巻取部による初期工程の第１段階を説明するための図である。

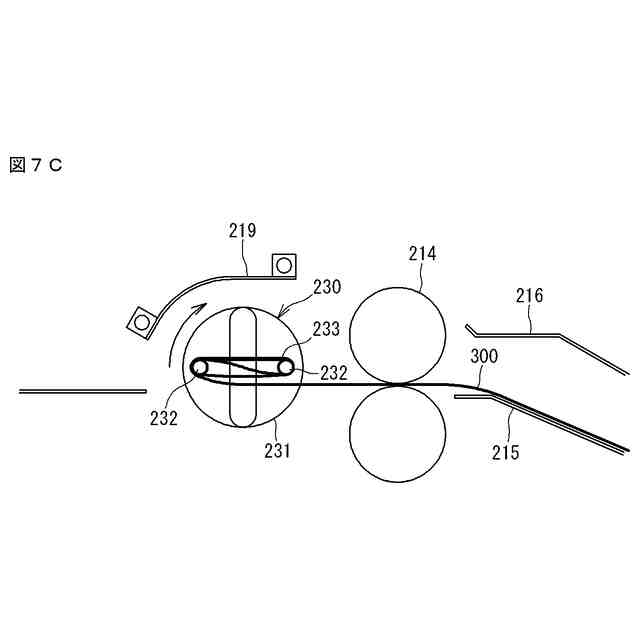

図７Ｃは、巻取部による初期工程の第２段階を説明するための図である。
図７Ｄは、巻取部による初期工程の第３段階を説明するための図である。
図８は、実施形態に係る巻取部の構成の変形例を示す図である。
図９は、巻取工程の初期工程における第２搬送ローラ及び傾斜板の位置を説明するための斜視図である。
図１０は、巻取工程の初期工程の終了時における第２搬送ローラ及び傾斜板の位置を説明するための斜視図である。
図１１は、巻取部が退避位置に位置づけられた状態の巻取装置を示す斜視図である。
図１２は、回収工程の第１段階を説明するための斜視図である。
図１３は、回収工程の第２段階を説明するための斜視図である。
図１４は、回収工程の第３段階を説明するための斜視図である。
図１５は、シール貼付部の構成を示す正面図である。
図１６Ａは、貼付部によるシール貼付の動作を説明するための図である。
図１６Ｂは、貼付部によるシール貼付の動作を説明するための図である。
図１７Ａは、離脱工程の第１段階を説明するための図である。
図１７Ｂは、離脱工程の第１段階を説明するための図である。
図１８Ａは、離脱工程の第２段階を説明するための図である。
図１８Ｂは、離脱工程の第２段階を説明するための図である。
【発明を実施するための形態】
【０００８】
＜本開示の実施形態の概要＞
以下、本開示の実施形態の概要を列記して説明する。
【０００９】
（１）本実施形態に係る薬剤包装帯集約装置は、薬剤が包装された包装帯を一纏めにする薬剤包装帯集約装置であって、前記包装帯を一纏めにする集約部と、前記集約部によって前記包装帯が一纏めにされる集約工程の最後において、一纏めにされた前記包装帯によって形成される包装帯集約体の形状を保持する保持部を、前記集約部に装着された状態の前記包装帯集約体に取り付ける取付部と、を備える。このため、包装帯集約体に保持部を取り付けるために包装帯集約体を搬送する必要がなく、装置の大型化を抑制することができる。
【００１０】
（２）上記（１）において、前記集約部は、前記包装帯を巻き取る巻取部であり、前記集約工程は、前記包装帯を巻き取る工程であり、前記包装帯集約体は、前記巻取部によって巻き取られた前記包装帯によって形成される包装帯ロールであってもよい。これにより、包装帯を巻き取ることによって一纏めにし、包装帯ロールを形成することができる。
（【００１１】以降は省略されています）
