公開番号2025168937
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073817
出願日2024-04-30
発明の名称電子機器用サブラック、及び、電子機器用ラック
出願人株式会社東芝
代理人弁理士法人鈴榮特許綜合事務所
主分類H05K 7/18 20060101AFI20251105BHJP(他に分類されない電気技術)
要約【課題】種々の高さの電子機器を実装しやすい電子機器用サブラックを提供する。
【解決手段】第1の部品12は、底板22、1対の第1の側壁24a,b、1対の第1の固定部26a,b、及び、1対の載置部28を有する。第1の固定部は、第1の側壁のうち、第1の側壁間の底板上に電子機器を出し入れする側の端面から外側に向かってそれぞれ突出し、電子機器用ラック10のフレームに固定される。載置部は、電子機器用ラックの該フレームに設けられる支持部に載置される。第2の部品14は、天井板、1対の第2の側壁、及び、1対の第2の固定部を有する。天井板32は、底板に対向する位置に配置される。第2の固定部36a,bは、第2の側壁34a,bのうち、第2の側壁間の該電子機器を出し入れする側の端面から第2の側壁の外側に向かってそれぞれ突出し、第1の部品の底板に対する天井板の高さを調整して電子機器用ラックのフレームに固定される。
【選択図】図3
特許請求の範囲【請求項１】
各種の電子機器が載置される底板、
前記底板にそれぞれ設けられ、互いに対向する１対の第１の側壁、
前記１対の第１の側壁のうち、前記１対の第１の側壁間の前記底板上に前記電子機器を出し入れする側の端面から前記１対の第１の側壁の外側に向かってそれぞれ突出し、電子機器用ラックのフレームに固定される１対の第１の固定部、及び、
前記１対の第１の側壁の外側となる面にそれぞれ設けられ、前記電子機器用ラックの前記フレームに設けられる支持部に載置される１対の載置部、
を有する第１の部品と、
前記底板に対向する位置に配置される天井板、
前記天井板にそれぞれ設けられ、互いに対向し、前記天井板及び前記第１の部品とともに前記電子機器を収容する収容部を形成する１対の第２の側壁、及び、
前記１対の第２の側壁のうち、前記１対の第２の側壁間の前記電子機器を出し入れする側の端面から前記１対の第２の側壁の外側に向かってそれぞれ突出し、前記第１の部品の前記底板に対する前記天井板の高さを調整して前記電子機器用ラックの前記フレームに固定される１対の第２の固定部、
を有する第２の部品と
を備える、電子機器用サブラック。
続きを表示（約 1,000 文字）【請求項２】
前記１対の第２の固定部は、それぞれ、
前記フレームに固定されるときに前記フレームに当接される前記天井板側の第１の壁部と、
前記第１の壁部よりも前記天井板から離間し、前記第１の固定部に重ねられる第２の壁部と、
前記フレームに固定されるときに前記フレームに対して前記第２の壁部を前記フレームに対して前記第１の壁部よりも離間させるように前記第１の壁部と前記第２の壁部とを連結し、前記第２の壁部と前記第１の固定部が重ねられたときに、前記第１の壁部のうち、前記フレームに当接される面を、前記第１の固定部のうち、前記フレームに固定されるときに前記フレームに当接される面と面一に配置する段差を形成する連結部と
を備える、
請求項１に記載の電子機器用サブラック。
【請求項３】
前記１対の第１の側壁に対して、前記１対の第２の側壁が外側に配置されるとき、前記１対の載置部のうち、前記支持部に支持される下端は、前記１対の第２の側壁の下端よりも下側に配置される、
請求項１又は請求項２に記載の電子機器用サブラック。
【請求項４】
前記１対の第２の側壁は、前記１対の載置部に固定される、
請求項３に記載の電子機器用サブラック。
【請求項５】
前記１対の載置部は、前記１対の第１の側壁と前記１対の第２の側壁との間にそれぞれ空間を形成する、
請求項１又は請求項２に記載の電子機器用サブラック。
【請求項６】
前記第１の部品は、前記１対の第１の側壁のうち、前記１対の第１の固定部が設けられる前記端面とは反対側の端面から前記収容部に向かって突出する１対の第１の突出部を備え、
前記第２の部品は、前記１対の第２の側壁のうち、前記１対の第２の固定部が設けられる前記端面とは反対側の端面から前記収容部に向かって突出し、前記１対の第１の突出部に固定される１対の第２の突出部を備える、
請求項１又は請求項２に記載の電子機器用サブラック。
【請求項７】
請求項１又は請求項２に記載の電子機器用サブラックと、
前記１対の第２の側壁の外側間の幅よりも離間してそれぞれ上下方向に延び、前記１対の第１の固定部、前記１対の第２の固定部が重ねられて固定される１対の縦フレームを有する筐体と、
前記筐体に設けられ、前記電子機器用サブラックの前記１対の載置部を載置して支持する支持部と、
を有する、電子機器用ラック。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電子機器用サブラック、及び、電子機器用ラックに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
所定の幅を有する電子機器用ラック（以下、主としてラックと称する）に複数の電子機器を実装する場合、複数の電子機器用サブラック（以下、主としてサブラックと称する）をラックに実装し、複数の電子機器を複数のサブラックに分けて実装している。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３５８４７７号公報
特開２００５－１９８６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、種々の高さの電子機器を実装しやすい電子機器用サブラック、及び、そのようなサブラックを有する電子機器用ラックを提供することである。
【課題を解決するための手段】
【０００５】
実施形態によれば、電子機器用サブラックは、第１の部品と、第２の部品とを備える。第１の部品は、各種の電子機器が載置される底板、１対の第１の側壁、１対の第１の固定部、及び、１対の載置部を有する。１対の第１の側壁は、底板にそれぞれ設けられ、互いに対向する。１対の第１の固定部は、１対の第１の側壁のうち、１対の第１の側壁間の底板上に電子機器を出し入れする側の端面から１対の第１の側壁の外側に向かってそれぞれ突出し、電子機器用ラックのフレームに固定される。１対の載置部は、１対の第１の側壁の外側となる面にそれぞれ設けられ、電子機器用ラックのフレームに設けられる支持部に載置される。第２の部品は、天井板、１対の第２の側壁、及び、１対の第２の固定部を有する。天井板は、底板に対向する位置に配置される。１対の第２の側壁は、天井板にそれぞれ設けられ、互いに対向し、天井板及び第１の部品とともに電子機器を収容する収容部を形成する。１対の第２の固定部は、１対の第２の側壁のうち、１対の第２の側壁間の電子機器を出し入れする側の端面から１対の第２の側壁の外側に向かってそれぞれ突出し、第１の部品の底板に対する天井板の高さを調整して電子機器用ラックのフレームに固定される。
【図面の簡単な説明】
【０００６】
実施形態に係る電子機器用ラックの構成を示す概略的な正面図。
図１に示す符号ＩＩで示す方向から見たラックの側面図
ラックに用いられる第１実施形態に係る電子機器用サブラックの概略的な分解斜視図。

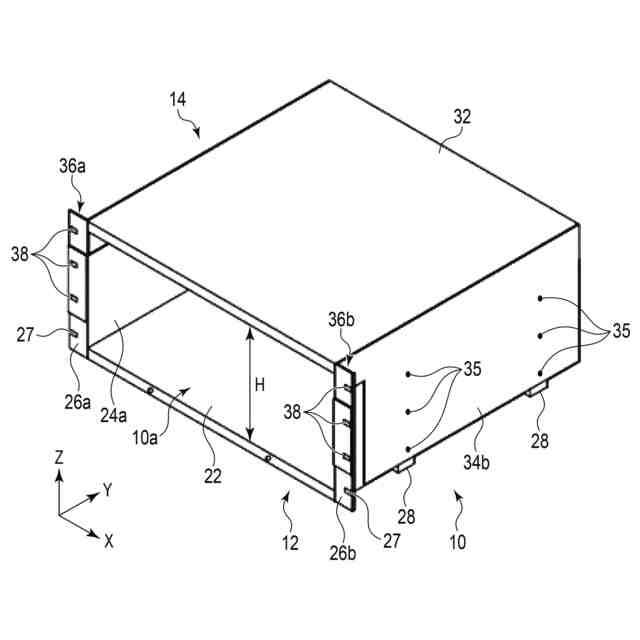

ラックに用いられるサブラックの収容部の高さを低くした状態を示す概略的な斜視図。

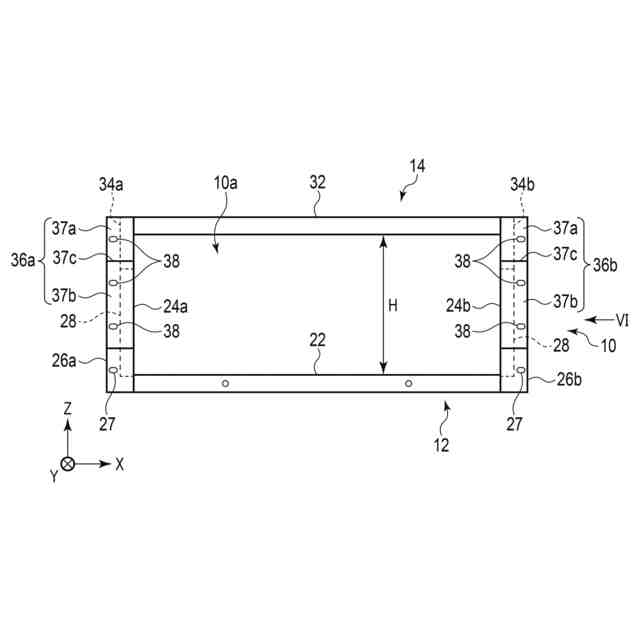

図４に示すサブラックの概略的な正面図。

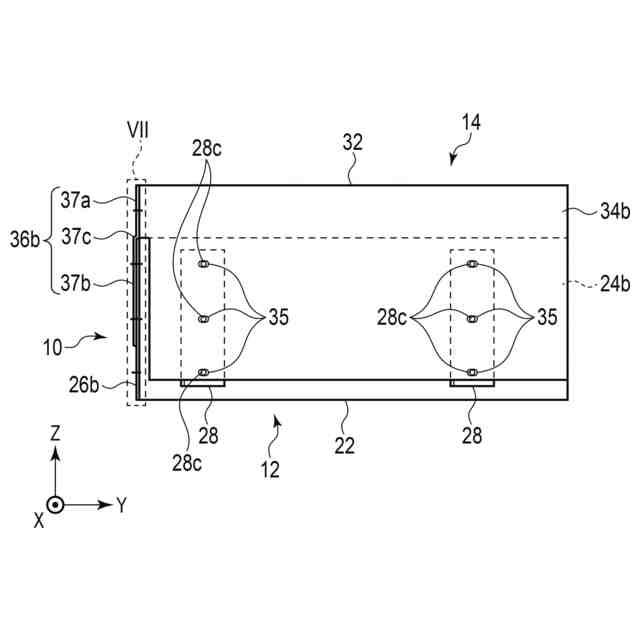

図５中の符号ＶＩで示す方向から見たサブラックの側面図。

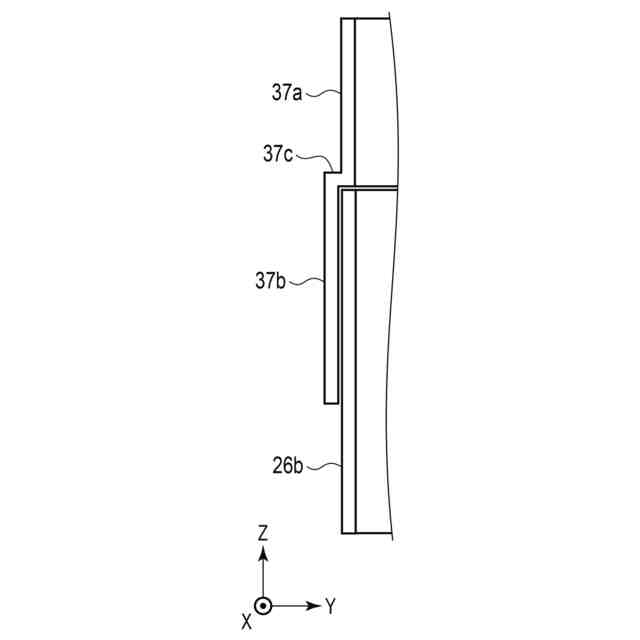

図６中の符号ＶＩＩで示す位置の拡大図。

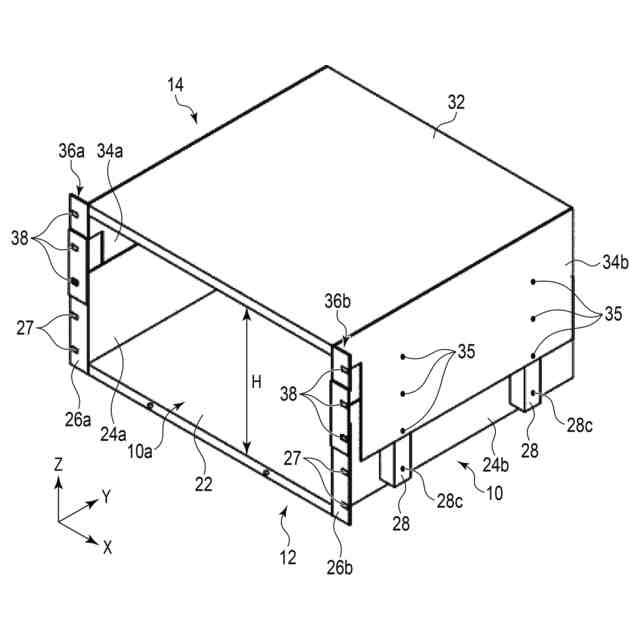

ラックに用いられるサブラックの収容部の高さを図４に示す状態に対して大きくした状態を示す概略的な斜視図。

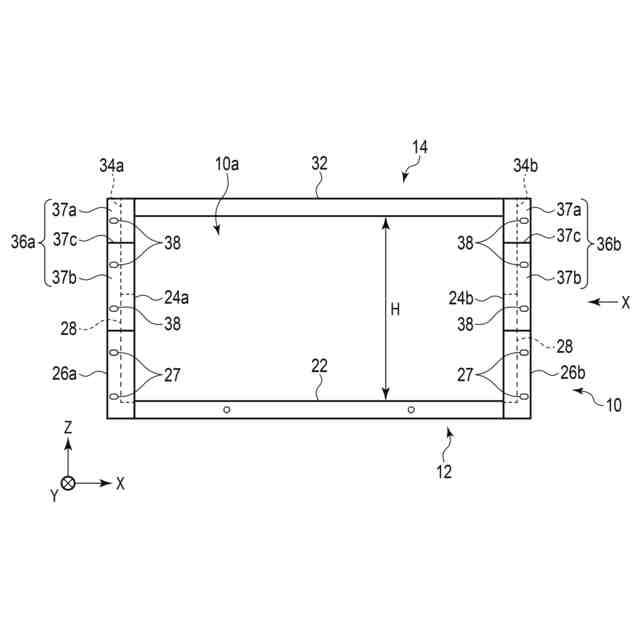

図８に示すサブラックの概略的な正面図。
図９中の符号Ｘで示す方向から見たサブラックの側面図。
図１０中の符号ＸＩで示す位置の拡大図。
ラックに用いられる第２実施形態に係る電子機器用サブラックの概略的な分解斜視図。
ラックに用いられる第３実施形態に係る電子機器用サブラックの概略的な正面図。
【発明を実施するための形態】
【０００７】
以下、図面を参照しながら好ましい実施形態について説明する。
【０００８】
（第１実施形態）

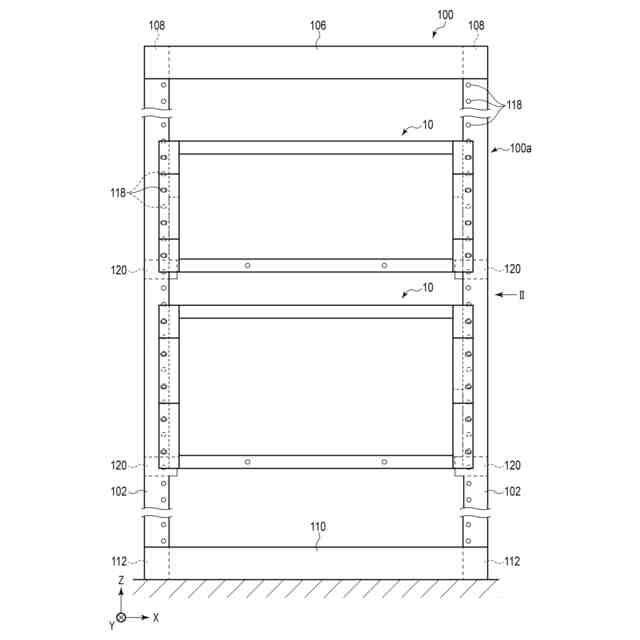

図１は、実施形態に係る電子機器用サブラック（以下、主にサブラックと称する）１０を有する電子機器用ラック（以下、主にラックと称する）１００の構成を示す概略的な正面図である。図２は、図１に示す符号IIで示す方向から見たラック１００の側面図である。ラック１００は、筐体１００ａと、筐体１００ａに設けられ、サブラック１０の後述する１対の載置部２８が載置されて支持する複数の支持部１２０と、支持部１２０に支持されるとともに筐体１００ａに固定されるサブラック１０と、を備える。
【０００９】
ラック１００には、図１及び図２に示すようにＸＹＺ直交座標系を設定する。なお、図１及び図２中、ラック１００の筐体１００ａにサブラック１０を取り付ける際に用いる雄ネジ又はボルト（以下、これらを主としてネジと称する）の図示を省略する。なお、雄ネジとしては、例えば、座金組込みネジや、つまみネジを用いることができる。
【００１０】

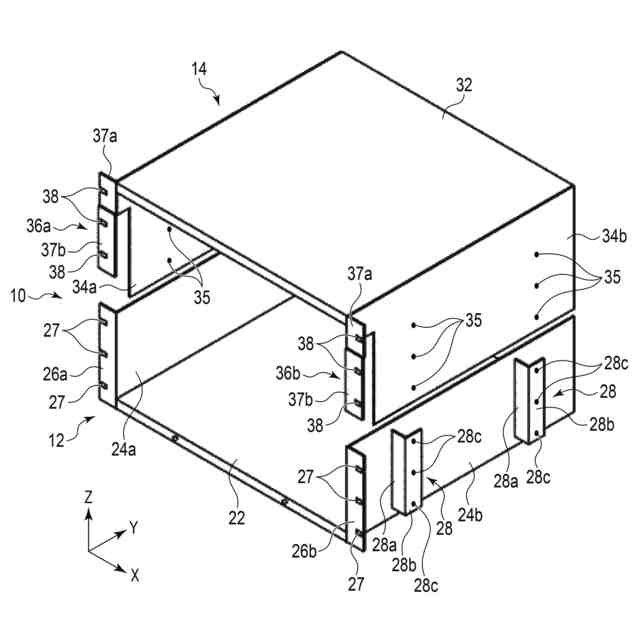

図３は、ラック１００に用いられる第１実施形態に係る電子機器用サブラック１０の分解斜視図である。
（【００１１】以降は省略されています）
