公開番号2025142649
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042123
出願日2024-03-18
発明の名称モータ
出願人株式会社東芝
代理人弁理士法人酒井国際特許事務所
主分類H02K 5/08 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】コモンモードのノイズ電流を低減することができるモータを提供することである。
【解決手段】実施形態のモータは、インバータによって駆動されるモータにおいて、固定子と、固定子を覆うフレームと、フレームをアースに接地させる経路と、フレームと固定子との間に介在される絶縁性材料と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
インバータによって駆動されるモータにおいて、
固定子と、前記固定子を覆うフレームと、
前記フレームをアースに接地させる経路と、
前記フレームと前記固定子との間に介在される絶縁性材料と、
を備えるモータ。
続きを表示（約 470 文字）【請求項２】
前記絶縁性材料は、誘電損失が異なる少なくとも２種類の材料を用いて構成される、
請求項１に記載のモータ。
【請求項３】
前記絶縁性材料は、セラミックス、樹脂またはカーボンの少なくとも１つを含む、
請求項１に記載のモータ。
【請求項４】
前記フレームと前記アースとの経路に、さらに前記絶縁性材料を設ける、
請求項１に記載のモータ。
【請求項５】
前記絶縁性材料は、誘導損失が異なる少なくとも２種類の材料を用いて構成される、
請求項１に記載のモータ。
【請求項６】
前記固定子は、前記絶縁性材料によって被膜される巻線をさらに有する、
請求項１に記載のモータ。
【請求項７】
前記絶縁性材料は、樹脂接着剤によって前記固定子に接着される、
請求項１に記載のモータ。
【請求項８】
前記絶縁性材料は、前記フレームの焼き嵌めにより圧入することで固定される、
請求項１に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、モータに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、回路内に発生するコモンモードノイズを低減するため、モータとアースとの間にダンピングインピーダンスを挿入することが開示されている。しかし、近年モータの高効率駆動のために、パワー半導体のスイッチングが高速化されている。それに伴い、サージ電圧によってモータに流れるコモンモードのノイズ電流が発生している。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－０２５４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、コモンモードのノイズ電流を低減することができるモータを提供することである。
【課題を解決するための手段】
【０００５】
実施形態のモータは、インバータによって駆動されるモータにおいて、固定子と、固定子を覆うフレームと、フレームをアースに接地させる経路と、フレームと固定子との間に介在される絶縁性材料と、を備える。
【図面の簡単な説明】
【０００６】
図１は、実施形態に係るモータ駆動システムを示すシステム図である。

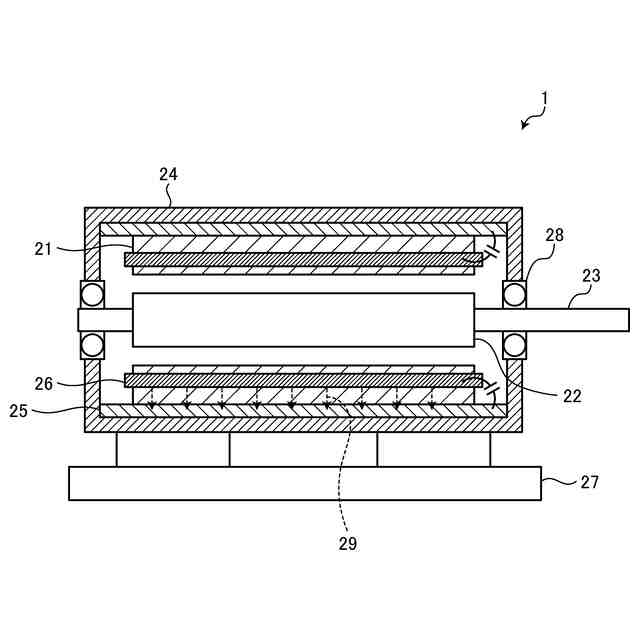

図２は、実施形態に係るモータの構成を示す断面図である。

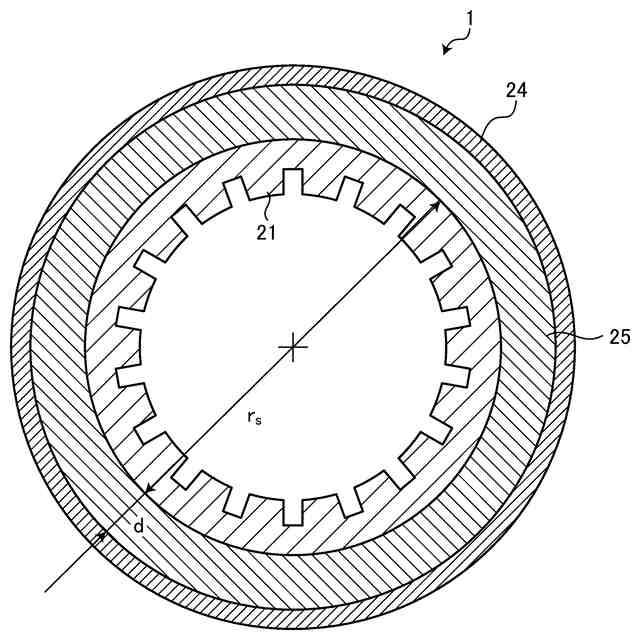

図３は、実施形態に係るモータの構成を軸方向で示す断面図である。

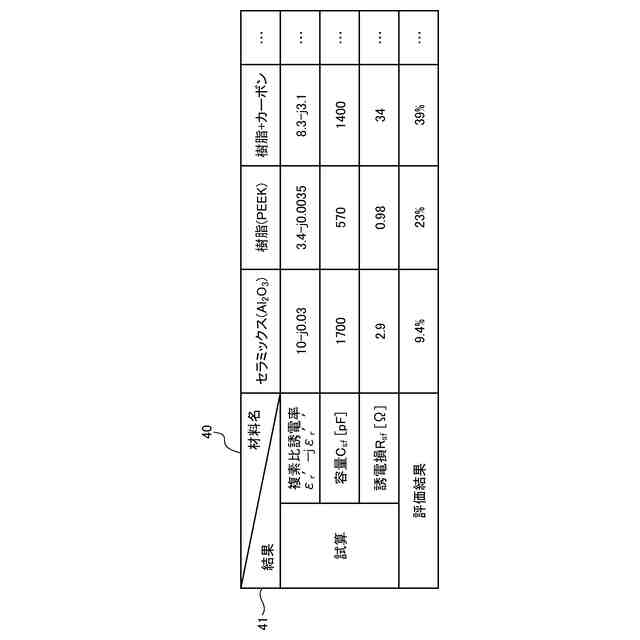

図４は、実施形態に係る絶縁性材料ごとの結果を示す図である。

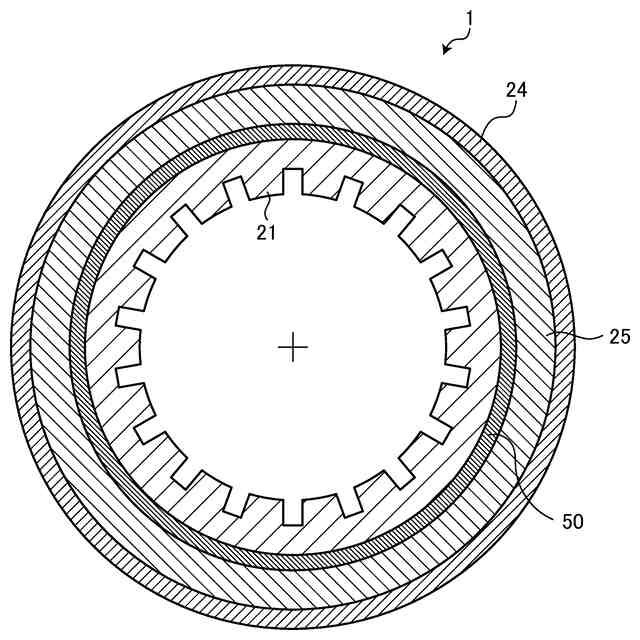

図５は、第２実施形態に係るモータの構成を軸方向で示す断面図である。

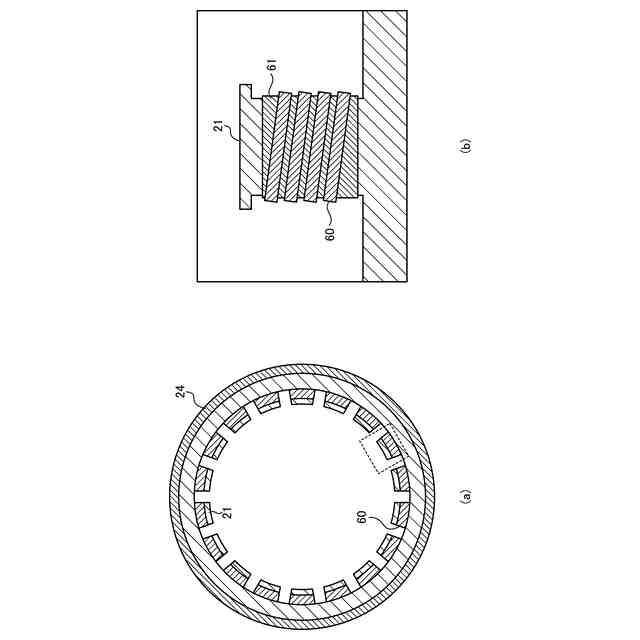

図６は、第３実施形態に係るモータの構成を軸方向で示す断面図である。
【発明を実施するための形態】
【０００７】
以下、実施形態のモータ１およびモータ駆動システム１０について図面を参照して説明する。
【０００８】
図１は、実施形態に係るモータ駆動システム１０を示すシステム図である。図１に示した様に、モータ駆動システム１０は、モータ１と、電源２と、インバータ３と、ケーブル４と、を備える。モータ駆動システム１０には、サージ電圧が発生することでコモンモード電流６が流れる。モータ１及び、電源２は、電線の経路を介してアース５に接地または接続されている。
【０００９】
モータ駆動システム１０は、電源２とインバータ３とが接続され、インバータ３からケーブル４を経由してモータ１に交流電流が供給される。これによりモータ１が駆動される。
【００１０】
モータ１は、インバータ３から流れる交流電流によって駆動される。モータ１は、モータのフレームから直接アース５に接地される。または、フレームが台座等に固定され台座等からアース５に接続される経路を介して接地されても良い。モータ１は、フレームから経路を介して直接アース５に接地されても良い。
（【００１１】以降は省略されています）
