公開番号2025177057
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083554
出願日2024-05-22
発明の名称原子炉格納容器内検査作業装置
出願人株式会社東芝,東芝エネルギーシステムズ株式会社
代理人個人,個人,個人,個人
主分類G21C 17/013 20060101AFI20251128BHJP(核物理;核工学)
要約【課題】原子炉格納容器内の浮遊物質の移動を制限しつつ、扉を使うことなく検査作業装置だけを原子炉格納容器内外において行き来させることができる。

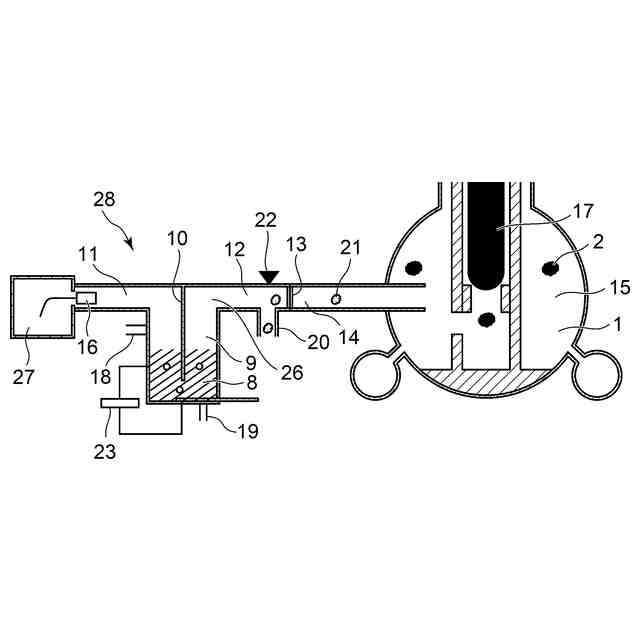

【解決手段】原子炉圧力容器17を格納する原子炉格納容器1内で検査作業に使用する原子炉格納容器内検査作業装置28であって、原子炉格納容器1を収容する原子炉建屋3と原子炉格納容器1内とを連通し、水封器8を介して検査作業装置16を投入させる配管26を原子炉格納容器1に接続したことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
原子炉圧力容器を格納する原子炉格納容器内で検査作業に使用する原子炉格納容器内検査作業装置であって、
前記原子炉格納容器を収容する原子炉建屋と前記原子炉格納容器内とを連通し、水封器を介して検査作業装置を投入させる配管を前記原子炉格納容器に接続したことを特徴とする原子炉格納容器内検査作業装置。
続きを表示（約 420 文字）【請求項２】
前記水封器は、仕切り板が上部に配置され、下部に流路が形成され、液体が前記仕切り板の下端より上に水面を形成して貯留された矩形配管を用いることことを特徴とする請求項１記載の原子炉格納容器内検査作業装置。
【請求項３】
前記水封器の前記原子炉格納容器側に異物回収機構を接続したことを特徴とする請求項１または請求項2記載の原子炉格納容器内検査作業装置。
【請求項４】
前記水封器の前記原子炉格納容器側にベント機構を設置したことを特徴とする請求項１または請求項2記載の原子炉格納容器内検査装置。
【請求項５】
前記水封器には、その底部に水浄化機構を配置したことを特徴とする請求項１または請求項2記載の原子炉格納容器内検査装置。
【請求項６】
前記水封器には、その底部に横スライド式台座を配置したことを特徴とする請求項１または請求項2記載の原子炉格納容器内検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、過酷事故後の原子力発電所における原子炉格納容器内検査作業装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
炉心溶融等の過酷事故後の原子力発電所において、放射性物質が原子炉格納容器内に存在する。そして、この放射性物質が大気へ拡散しないように、主に原子炉格納容器の壁面を障壁としている。以後、作業空間と外界とで流出あるいは流入を防ぎたい空中浮遊物質を閉じ込める境界についてバウンダリと呼ぶ。
【０００３】
他方、廃炉に向けて溶け落ちた燃料デブリ等の取り出し装置や、容器内部の状態調査する遠隔操作型検査作業装置を原子炉格納容器内に進入させる際は、バウンダリを維持する必要がある。具体的には、原子炉格納容器の障壁に対して何らかの方法で検査作業装置収納設備と取り合い、検査作業装置の進入、作業、回収、検査作業装置収納設備切り離しに至るまでの間、バウンダリ状態を維持し続けることが求められる。
【０００４】

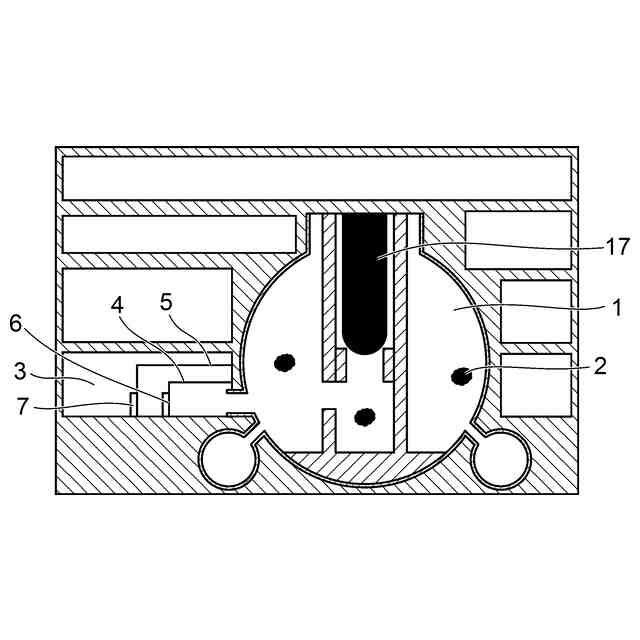

図６は原子炉格納容器１の内部バウンダリ構造を示す原子炉建屋３の概略断面図である。
【０００５】
図６に示すように原子炉圧力容器１７を格納する原子炉格納容器１内の浮遊物質２を原子炉建屋３内に流出させないよう、検査作業装置（図示せず）を進入させる必要がある。そのためのバウンダリ構造として、一次バウンダリ４とこの一次バウンダリ４の外側に二次バウンダリ５を設置しており、この一次バウンダリ４には扉６が、二次バウンダリ５には扉７が配置されている。
【０００６】
検査作業装置を進入させる際は、一次バウンダリ４の扉６と二次バウンダリ５の扉７のそれぞれを別々に開閉させて二次バウンダリ５から一次バウンダリ４内に侵入させる。この方法で行うことにより、物体が出入りするとき、２つの扉のどちらかが必ず閉まっていることで、原子炉格納容器１と大気が直接繋がらない構造としている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１３－１１７４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
図６に示す原子炉格納容器１内の検査作業装置の例では、検査作業装置を原子炉格納容器１内に進入させる際には、２枚の扉6，7をそれぞれ順次開閉しなくてはならない。片方の扉が完全に閉まった状態を確認した後、もう片方の扉を開く必要があり、これらの制御は複雑である。そのため、片方の扉が完全にしまっていない状態でもう片方の扉を開いてしまうヒューマンエラーが発生する可能性があった。
【課題を解決するための手段】
【０００９】
上記実施形態に係る原子炉格納容器内検査作業装置は、原子炉圧力容器を格納する原子炉格納容器内で検査作業に使用する原子炉格納容器内検査作業装置であって、前記原子炉格納容器を収容する原子炉建屋と前記原子炉格納容器とを連通し、水封器を介して検査作業装置を投入させる配管を前記原子炉格納容器に接続したことを特徴とする。
【発明の効果】
【００１０】
本発明の実施形態は、上述した課題を解決するためになされたものであり、水封器によって、原子炉格納容器内の浮遊物質の移動を制限しつつ、扉を使うことなく検査作業装置だけを原子炉格納容器内外において行き来させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
