公開番号2025177737
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084807
出願日2024-05-24
発明の名称電子源、電子装置、及び、電子放出方法
出願人株式会社東芝
代理人弁理士法人iX
主分類H01J 1/34 20060101AFI20251128BHJP(基本的電気素子)
要約【課題】特性を向上可能な電子源、電子装置、及び、電子放出方法を提供する。
【解決手段】実施形態によれば、電子源は、第1部材、第1発光部及び第2発光部を含む。前記第1部材は、In_xAl_yGa_1-x-yN(0≦x≦1、0≦y≦1、x+y≦1)を含む第1領域と、ダイヤモンドを含む第2領域と、を含む。前記第1発光部は、前記第1部材に、第1ピーク波長を有する第1光を入射するように構成される。前記第2発光部は、前記第1部材に、前記第1ピーク波長よりも短い第2ピーク波長を有する第2光を入射するように構成される。
【選択図】図1

特許請求の範囲【請求項１】
Ｉｎ
ｘ
Ａｌ
ｙ
Ｇａ
１－ｘ－ｙ
Ｎ（０≦ｘ≦１、０≦ｙ≦１、ｘ＋ｙ≦１）を含む第１領域と、ダイヤモンドを含む第２領域と、を含む第１部材と、
前記第１部材に、第１ピーク波長を有する第１光を入射するように構成された第１発光部と、
前記第１部材に、前記第１ピーク波長よりも短い第２ピーク波長を有する第２光を入射するように構成された第２発光部と、
を備えた電子源。
続きを表示（約 1,200 文字）【請求項２】
前記第２発光部は、第１方向において、前記第１発光部と前記第２領域との間に設けられ、
前記第１領域は、前記第１方向において、前記第２発光部と前記第２領域との間に設けられた、請求項１に記載の電子源。
【請求項３】
前記第１発光部は、前記第１光を出射するように構成された複数の発光領域を含み、
前記複数の発光領域は、前記第１方向と交差する第１平面に沿って２次元的に並ぶ、請求項２に記載の電子源。
【請求項４】
前記複数の発光領域の少なくとも一部は、面発光レーザを含む、請求項３に記載の電子源。
【請求項５】
前記第１部材は、第１部分領域及び第２部分領域を含み、
前記複数の発光領域は、第１発光領域と第２発光領域とを含み、
前記第１部分領域は、前記第１方向において前記第１発光領域と重なり、
前記第２部分領域は、前記第１方向において前記第２発光領域と重なり、
第１動作において、前記第１発光領域から前記第１光が出射し、前記第１部分領域から電子が放出され、
第２動作において、前記第２発光領域から前記第１光が出射し、前記第２部分領域から電子が放出される、請求項２に記載の電子源。
【請求項６】
前記第２領域は、島状または網目状である、請求項１～５のいずれか１つに記載の電子源。
【請求項７】
前記第２領域は、ホウ素及びアルミニウムよりなる群から選択された少なくとも１つを含む、請求項１に記載の電子源。
【請求項８】
第１領域と、第２領域と、を含む第１部材と、
前記第１部材に、第１ピーク波長を有する第１光を入射するように構成された第１発光部と、
前記第１部材に、前記第１ピーク波長よりも短い第２ピーク波長を有する第２光を入射するように構成された第２発光部と、
を備え、
前記第２領域の第２伝導帯エネルギーは、前記第１領域の第１伝導帯エネルギーよりも高く、
前記第１光の第１エネルギーは、前記第２伝導帯エネルギーと前記第１伝導帯エネルギーとの差の絶対値よりも大きく、
前記第２光の第２エネルギーは、前記第１領域のバンドギャップエネルギーよりも大きい、電子源。
【請求項９】
請求項１に記載の電子源と、
前記電子源を制御するように構成された制御回路と、
を備えた電子装置。
【請求項１０】
Ｉｎ
ｘ
Ａｌ
ｙ
Ｇａ
１－ｘ－ｙ
Ｎ（０≦ｘ≦１、０≦ｙ≦１、ｘ＋ｙ≦１）を含む第１領域と、ダイヤモンドを含む第２領域と、を含む第１部材に、第１光及び第２光を入射させて前記第１部材から電子を放出させ、
前記第１光は、第１ピーク波長を有し、
前記第２光は、前記第１ピーク波長よりも短い第２ピーク波長を有する、電子放出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電子源、電子装置、及び、電子放出方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、電子源から放出された電子が各種の電子装置に応用される。電子源において特性の向上が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特許第３７６２５３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、特性を向上可能な電子源、電子装置、及び、電子放出方法を提供する。
【課題を解決するための手段】
【０００５】
本発明の実施形態によれば、電子源は、第１部材、第１発光部及び第２発光部を含む。前記第１部材は、Ｉｎ
ｘ
Ａｌ
ｙ
Ｇａ
１－ｘ－ｙ
Ｎ（０≦ｘ≦１、０≦ｙ≦１、ｘ＋ｙ≦１）を含む第１領域と、ダイヤモンドを含む第２領域と、を含む。前記第１発光部は、前記第１部材に、第１ピーク波長を有する第１光を入射するように構成される。前記第２発光部は、前記第１部材に、前記第１ピーク波長よりも短い第２ピーク波長を有する第２光を入射するように構成される。
【図面の簡単な説明】
【０００６】

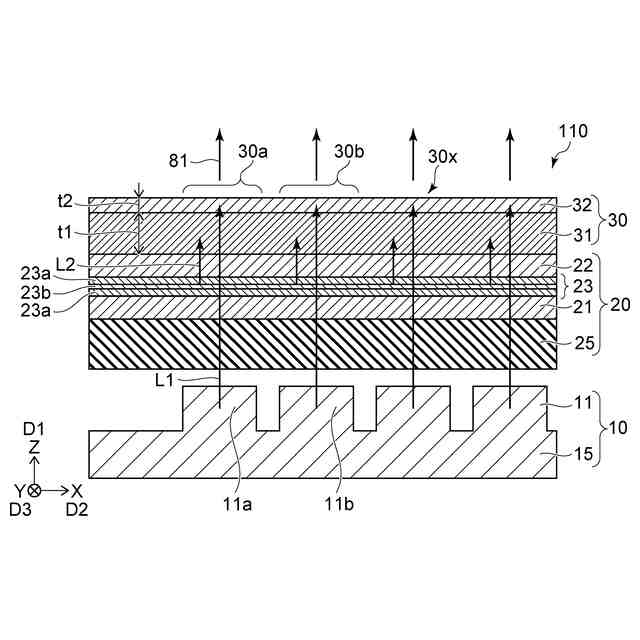

図１は、第１実施形態に係る電子源を例示する模式的断面図である。
図２は、第１実施形態に係る電子源の一部を例示する模式的断面図である。
図３は、第１実施形態に係る電子源の一部を例示する模式的断面図である。

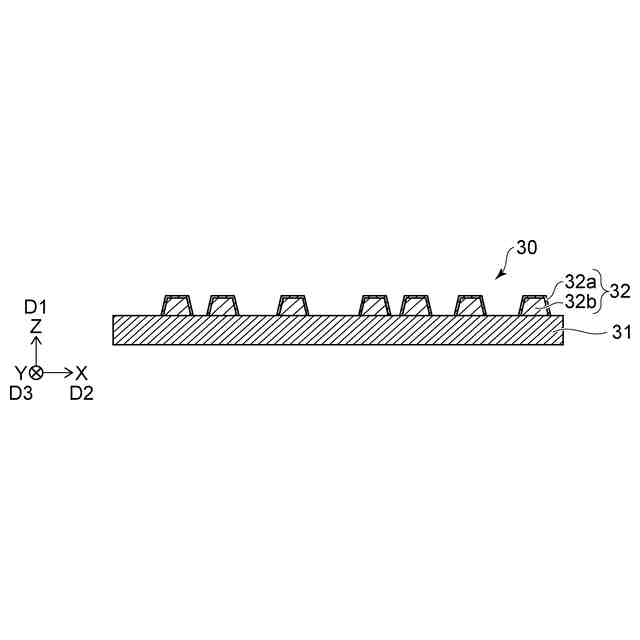

図４は、第１実施形態に係る電子源の一部を例示する模式的断面図である。

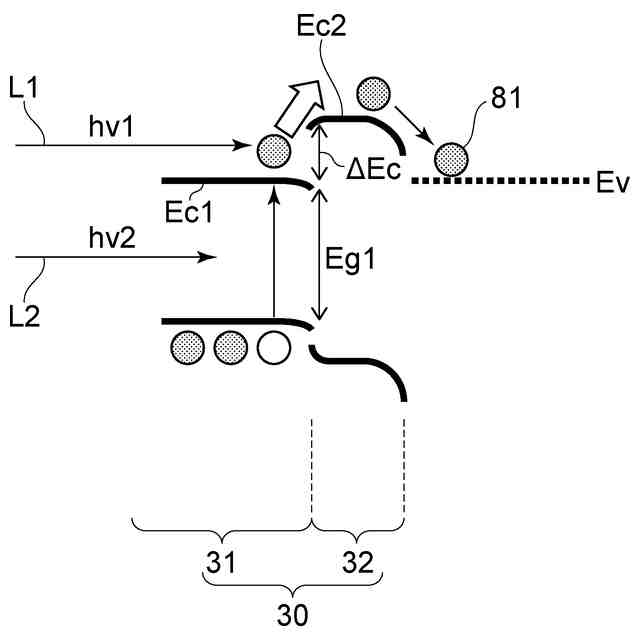

図５は、第１実施形態に係る電子源を例示する模式図である。

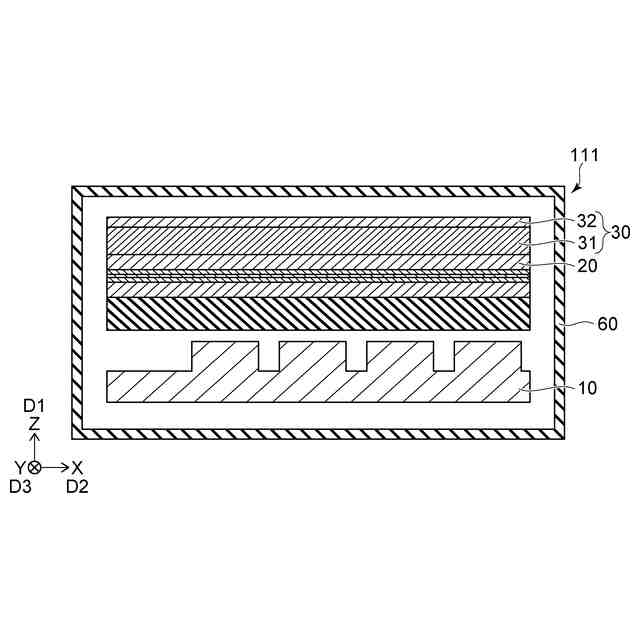

図６は、第１実施形態に係る電子源を例示する模式的断面図である。

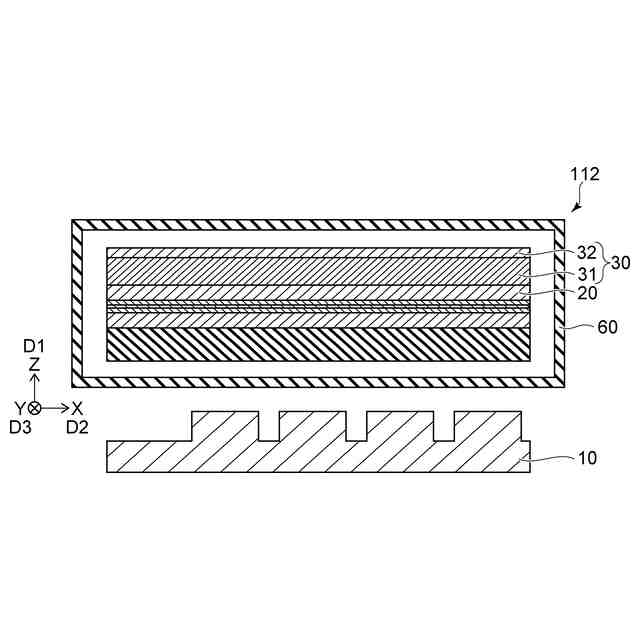

図７は、第１実施形態に係る電子源を例示する模式的断面図である。

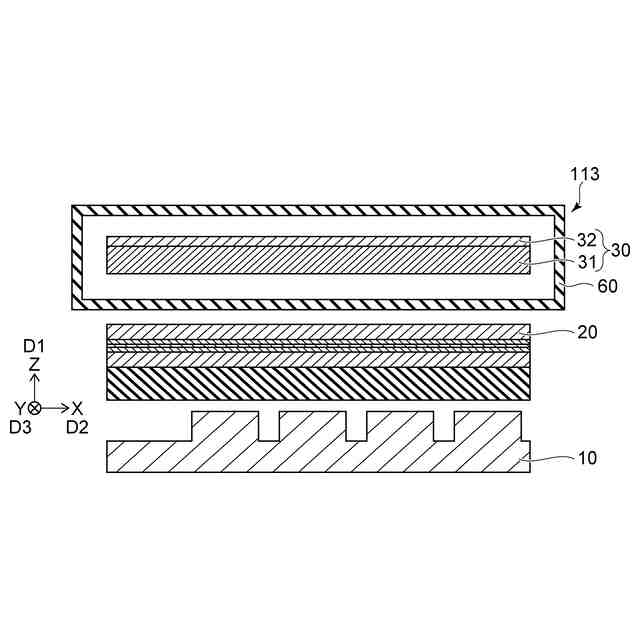

図８は、第１実施形態に係る電子源を例示する模式的断面図である。

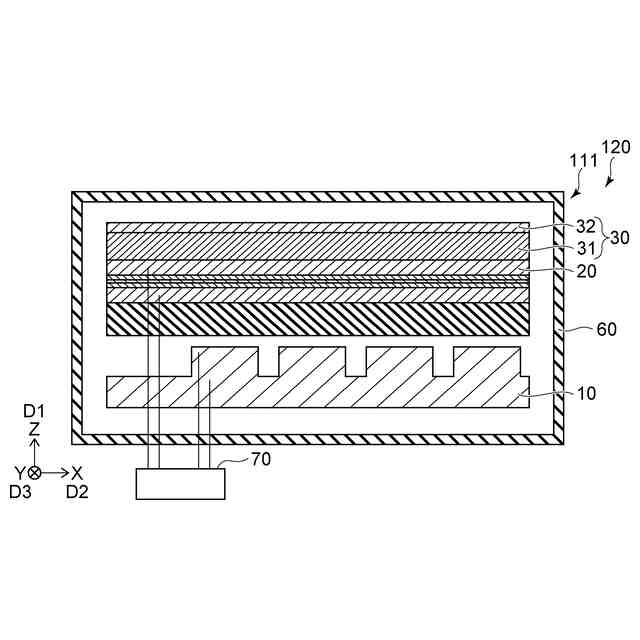

図９は、第２実施形態に係る電子装置を例示する模式図である。
【発明を実施するための形態】
【０００７】
以下に、本発明の実施形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００８】
（第１実施形態）
【０００９】
図１は、第１実施形態に係る電子源を例示する模式的断面図である。
図２は、第１実施形態に係る電子源の一部を例示する模式的断面図である。
図１は、図２のＡ１－Ａ２線断面図に対応する。
【００１０】
図１に示すように、実施形態に係る電子源１１０は、第１部材３０、第１発光部１０及び第２発光部２０を含む。図２は、第１発光部１０の平面パターンを例示している。
（【００１１】以降は省略されています）
