公開番号2025168581
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025149067,2024102081
出願日2025-09-09,2019-09-03
発明の名称レンズ鏡筒
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類G02B 7/04 20210101AFI20251030BHJP(光学)
要約【課題】同一サイズのレンズ鏡筒においてより大きなサイズのアクチュエータを搭載し、より質量の大きなレンズを駆動可能なレンズ鏡筒を提供する。
【解決手段】レンズ鏡筒は、レンズを光軸方向に沿って前後に駆動するアクチュエータと、レンズを保持するとともにアクチュエータによってレンズと光軸方向に沿って前後に駆動されるレンズ枠と、を備える。アクチュエータは、レンズ枠の外周面よりも外周側に配置されており、同じ極を向かい合わせに略平行に間隔を空けて配置された2個の永久磁石と、センターヨーク部とバックヨーク部と継鉄部とを有するヨークと、センターヨーク部を囲うように巻回されたコイルと、を有する。ヨークに含まれるI字型ヨークは、I型の鉄板と、I型の鉄板のセンターヨーク部の部分の形状を削除した鉄板と、を複数枚積み重ねることにより、センターヨーク部の積層方向の厚みが、その他の部分の積層方向の厚みより薄い。
【選択図】図14A
特許請求の範囲【請求項１】
レンズを光軸方向に沿って前後に駆動するアクチュエータと、
前記レンズを保持するとともに、前記アクチュエータによって前記レンズとともに前記光軸方向に沿って前後に駆動されるレンズ枠と、
を備え、
前記アクチュエータは、
前記レンズ枠の外周面よりも外周側に配置されており、
同じ極を向かい合わせに略平行に間隔を空けて配置された２個の永久磁石と、
前記２個の永久磁石を向かい合わせに配置した間に設けられたセンターヨーク部と、前記永久磁石の向かい合わせにした極と反対側の面に接する位置に設けられたバックヨーク部と、前記センターヨーク部と前記バックヨーク部とを磁気的に接合する継鉄部と、を有するヨークと、
前記センターヨーク部を囲うように巻回されたコイルと、
を有しており、
前記ヨークは、薄板の鉄板を複数枚積み重ねて構成されており、バックヨーク部、継鉄部に相当する部分を、四角型ヨークとして一体化して構成され、センターヨーク部に相当する部分を、Ｉ字型ヨークとして前記四角型ヨークと組合せて構成されており、
前記I字型ヨークは、I型の鉄板と、前記I型の鉄板のセンターヨーク部の部分の形状を削除した鉄板と、を複数枚積み重ねることにより、前記センターヨーク部の積層方向の厚みが、その他の部分の積層方向の厚みより薄くなる様に構成される、
レンズ鏡筒。
続きを表示（約 86 文字）【請求項２】
前記Ｉ字型ヨークは、薄板の鉄板を前記レンズの光軸を中心とする半径方向に複数枚積み重ねて構成されている、
請求項１に記載のレンズ鏡筒。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レンズを光軸方向に沿って前後に駆動するアクチュエータを備えたレンズ鏡筒に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来、レンズ鏡筒のレンズ枠体を光軸方向に移動させるために、高速応答が可能なリニアモータが使用されている。（例えば、特許文献１）。
近年、撮像装置に用いられる撮像素子は、高画素化、ダイナミックレンジの向上等を目的としてサイズの大型化が進んでいる。
撮像素子が大型化すると、必然的に、レンズ鏡筒に使用されるレンズも大型化し、レンズの質量も大きくなる。よって、大型化したレンズを駆動するアクチュエータには、従来よりも推力が高いものが要求される。
【０００３】
例えば、特許文献１には、１つのコイルに対して複数の界磁部を設けることで、推力向上を図った構成について開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平８－２４８２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に開示された技術では、推力向上には限界がある。
本開示は、同一サイズのレンズ鏡筒においてより大きなサイズのアクチュエータを搭載して、より質量の大きなレンズを駆動することが可能なレンズ鏡筒を提供する。
【課題を解決するための手段】
【０００６】
本開示に係るレンズ鏡筒は、レンズを光軸方向に沿って前後に駆動するアクチュエータと、レンズを保持するとともにアクチュエータによってレンズとともに光軸方向に沿って前後に駆動されるレンズ枠と、を備えている。アクチュエータは、レンズ枠の外周面よりも外周側に配置されており、同じ極を向かい合わせに略平行に間隔を空けて配置された２個の永久磁石と、２個の永久磁石を向かい合わせに配置した間に設けられたセンターヨーク部と、永久磁石の向かい合わせにした極と反対側の面に接する位置に設けられたバックヨーク部と、センターヨーク部とバックヨーク部とを磁気的に接合する継鉄部と、を有するヨークと、センターヨーク部を囲うように巻回されたコイルと、を有している。ヨークは、薄板の鉄板を複数枚積み重ねて構成されており、バックヨーク部、継鉄部に相当する部分を、四角型ヨークとして一体化して構成され、センターヨーク部に相当する部分を、Ｉ字型ヨークとして四角型ヨークと組合せて構成されている。I字型ヨークは、I型の鉄板と、I型の鉄板のセンターヨーク部の部分の形状を削除した鉄板と、を複数枚積み重ねることにより、センターヨーク部の積層方向の厚みが、その他の部分の積層方向の厚みより薄くなる様に構成される。
【図面の簡単な説明】
【０００７】
図１は、実施の形態１に係るカメラを示す斜視図である。
図２は、実施の形態１に係るレンズ鏡筒を示す斜視図である。
図３は、実施の形態１に係るレンズ鏡筒の分解斜視図である。
図４は、実施の形態１に係る３－４群ユニットの斜視図である。
図５は、実施の形態１に係る３－４群ユニットの分解斜視図である。
図６Ａは、実施の形態１に係るリニアアクチュエータを示す斜視図である。

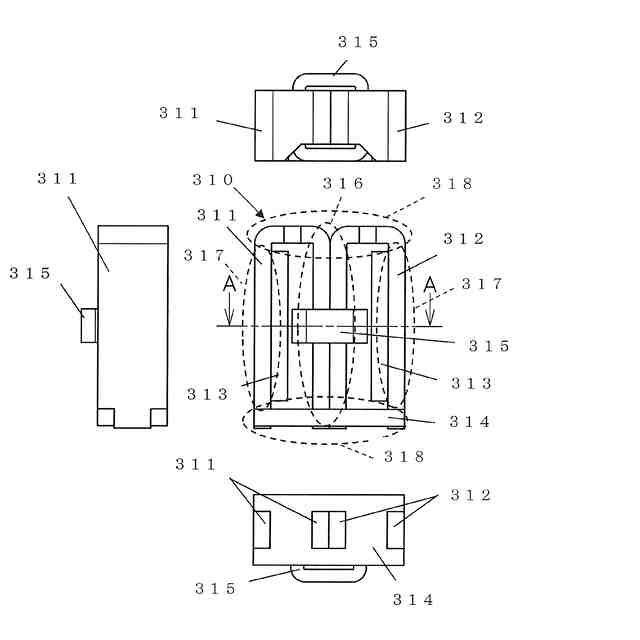

図６Ｂは、実施の形態１に係るリニアアクチュエータを示す４面図である。
図７は、実施の形態１に係るリニアアクチュエータを示す断面図である。
図８は、実施の形態１に係るレンズ鏡筒内におけるリニアアクチュエータ配置を示した模式図である。
図９は、コイルをオフセットしない比較例１のレンズ鏡筒内におけるリニアアクチュエータ配置を示した模式図である。
図１０は、リニアアクチュエータのサイズを縮小した比較例２のレンズ鏡筒内でのリニアアクチュエータ配置を示した模式図である。
図１１は、コイルオフセット量とリニアアクチュエータの性能の関係を示す図である。
図１２は、コイルオフセット量とリニアアクチュエータの性能の関係を示すグラフである。
図１３Ａは、実施の形態１に係る別のヨーク構成を示す斜視図である。
図１３Ｂは、実施の形態１に係る別のヨーク構成を示す４面図である。

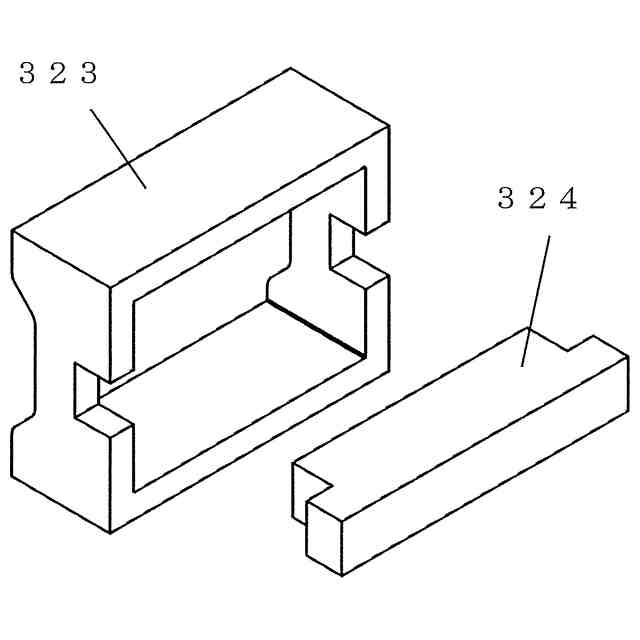

図１４Ａは、実施の形態１に係る別のヨーク構成を示す斜視図である。
図１４Ｂは、実施の形態１に係る別のヨーク構成を示す４面図である。
比較例のアクチュエータの斜視図である。
比較例のアクチュエータの構成を示す上面図である。
比較例のアクチュエータの構成を示す正面図である。
比較例のアクチュエータの構成を示す底面図である。
図１６ＢのＤ－Ｄ線矢視断面図である。
比較例のアクチュエータの構成を示す側面図である。
実施の形態２のアクチュエータの斜視図である。
実施の形態２のアクチュエータの構成を示す上面図である。
実施の形態２のアクチュエータの構成を示す正面図である。
実施の形態２のアクチュエータの構成を示す底面図である。
図１８ＢのＤ－Ｄ線矢視断面図である。
実施の形態２のアクチュエータの構成を示す側面図である。
実施の形態２のＥ型ヨークの形状を示す正面図である。
実施の形態２のＥ型ヨークの形状を示す側面図である。
図１９ＢのＥ型ヨークのＡ－Ａ線矢視断面図である。
図１９ＢのＥ型ヨークのＢ－Ｂ線矢視断面図である。
図１９ＢのＥ型ヨークのＣ－Ｃ線矢視断面図である。
【発明を実施するための形態】
【０００８】
以下、適宜図面を参照しながら、実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。例えば、既によく知られた事項の詳細説明や実質的に同一の構成に対する重複説明を省略する場合がある。これは、以下の説明が不必要に冗長になるのを避け、当業者の理解を容易にするためである。また、以下の実施の形態の説明において、平行、垂直、直交などの、相対的な方向または姿勢を示す表現が用いられるが、これらの表現は、厳密には、その方向または姿勢ではない場合も含む。例えば、平行とは、完全に平行であることを意味するだけでなく、実質的に平行である、すなわち、例えば数％程度の差異を含むことも意味する。
【０００９】
なお、発明者は、当業者が本開示を十分に理解するために添付図面および以下の説明を提供するのであって、これらによって特許請求の範囲に記載の主題を限定することを意図するものではない。
（実施形態１）
（１）レンズ鏡筒の構成概要
以下、図面を参照しつつ、実施の形態に係るレンズ鏡筒１００の構成を説明する。図１は、実施の形態に係るカメラ１を示す斜視図である。図２は、実施の形態に係るレンズ鏡筒１００の構成概要を示す斜視図である。図３は、実施の形態に係るレンズ鏡筒１００の分解斜視図である。
【００１０】
図１および図２に示すように、レンズ鏡筒１００は、カメラ１の本体に対して着脱自在に取り付けられた沈胴式のレンズ鏡筒である。図２に示すように、レンズ鏡筒１００は、１群ユニット１０１、２群ユニット１０２、３－４群ユニット１０３、５群ユニット１０４、固定枠１０５、カム枠１０６および外装ユニット１０７を備えている。
レンズ鏡筒１００は、各部品を次の順に組み立てることで完成される。まず、カム枠１０６に対して、固定枠１０５、５群ユニット１０４、３－４群ユニット１０３、２群ユニット１０２が順に組み付けられる。その後、各部品が組み付けられたカム枠１０６は、１群ユニット１０１に組み付けられる。この手順で各部品を組み付けることで、レンズ鏡筒１００は完成する。
（【００１１】以降は省略されています）
