特許ウォッチ

公開番号2025168046
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073150
出願日2024-04-26
発明の名称電気機器の冷却構造
出願人株式会社TMEIC
代理人個人,個人,個人,個人
主分類H05K 7/20 20060101AFI20251030BHJP(他に分類されない電気技術)
要約【課題】筐体内に収容した電気機器を効率的に冷却することができる電気機器の冷却構造を提供する。
【解決手段】実施形態の電気機器の冷却構造は、電気機器と、電気機器に接続されて電気機器が発する熱を放熱させる熱交換器と、収容室内に電気機器を収容する筐体と、収容室内の空気を収容室外に排気するファンと、を備える。筐体の壁部に、収容室内外を連通させる開口が形成されるとともに、開口にファンが配置される。ファンは、壁部の壁面に対して軸方向を交差させた遠心ファンであり、開口から収容室外側に突出して配置される。遠心ファンの径方向外側に、熱交換器が配置される。
【選択図】図1
特許請求の範囲【請求項１】
電気機器と、
前記電気機器に接続されて前記電気機器が発する熱を放熱させる熱交換器と、
収容室内に前記電気機器を収容する筐体と、
前記収容室内の空気を前記収容室外に排気するファンと、を備え、
前記筐体の壁部に、前記収容室内外を連通させる開口が形成されるとともに、前記開口に前記ファンが配置され、
前記ファンは、前記壁部の壁面に対して軸方向を交差させた遠心ファンであり、前記開口から前記収容室外側に突出して配置され、
前記遠心ファンの径方向外側に、前記熱交換器が配置されている、電気機器の冷却構造。
続きを表示（約 590 文字）【請求項２】
前記遠心ファンの径方向外側に、複数の前記熱交換器が周方向に並んで配置されている、請求項１に記載の電気機器の冷却構造。
【請求項３】
前記筐体における水平な上壁に、前記開口が形成され、
前記遠心ファンは、軸方向を上下方向に沿わせるとともに、前記開口から上方に突出して配置され、
前記遠心ファンの上方に、上下方向で前記開口と対向するカバーパネルを備えている、請求項１又は２に記載の電気機器の冷却構造。
【請求項４】
前記遠心ファンは、前記筐体の上壁において軸方向を上下方向に沿わせて配置され、
前記遠心ファンの径方向外側に、複数の前記熱交換器が周方向に並んで配置され、
複数の前記熱交換器の各々の下方には、各熱交換器に対応する複数の前記電気機器が周方向に並んで配置され、
互いに対応する前記熱交換器および前記電気機器同士が接続されて、電気機器組体を形成し、
前記筐体は、周方向に並ぶ複数の前記電気機器組体を、前記遠心ファンを中心に回転可能に支持している、請求項１又は２に記載の電気機器の冷却構造。
【請求項５】
複数の前記熱交換器の各々は、前記遠心ファンの軸方向から見て前記遠心ファンと同軸の扇形に形成されている、請求項１又は２に記載の電気機器の冷却構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気機器の冷却構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電気機器の冷却構造として、例えば、電気機器で生ずる動作音を低減させることが可能な電気機器の収納装置において、ケース（筐体）内の通風路に空気を送風する送風機を備えるものがある。また、発熱体である半導体素子の冷却効率を向上させた電力変換装置において、筐体に形成された吸気口から排気口へと冷却風を流通させるために、排気口に冷却ファンを備えるものがある。
ところで、上記従来の技術においては、何れもケース内の空気をケース外に排気するのみであるが、より効率的に電気機器の冷却を行うことが可能な構成が要望されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１７８７７７号公報
特開２０１８－２０７６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、筐体内に収容した電気機器を効率的に冷却することができる電気機器の冷却構造を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の電気機器の冷却構造は、電気機器と、電気機器に接続されて電気機器が発する熱を放熱させる熱交換器と、収容室内に電気機器を収容する筐体と、収容室内の空気を収容室外に排気するファンと、を備える。筐体の壁部に、収容室内外を連通させる開口が形成されるとともに、開口にファンが配置される。ファンは、壁部の壁面に対して軸方向を交差させた遠心ファンであり、開口から収容室外側に突出して配置される。遠心ファンの径方向外側に、熱交換器が配置される。
【図面の簡単な説明】
【０００６】
本発明の実施形態における電気装置の斜視図である。

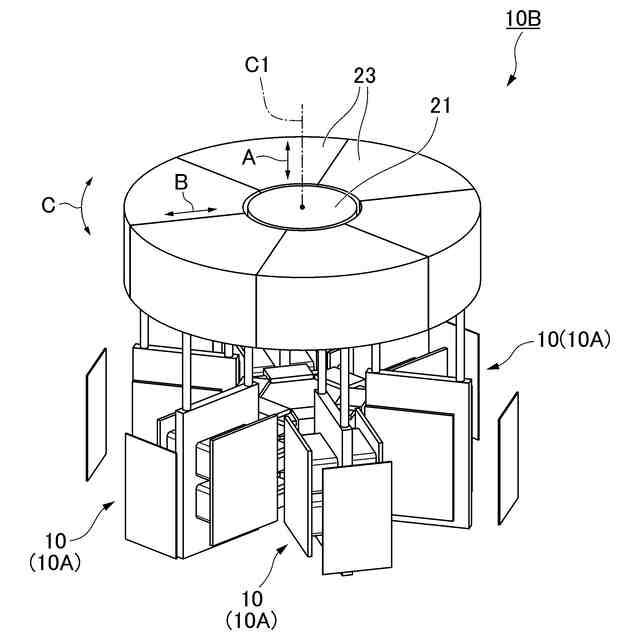

上記電気装置の筐体内に収容される電気機器組体の斜視図である。
上記電気機器組体の電気機器単体の斜視図である。

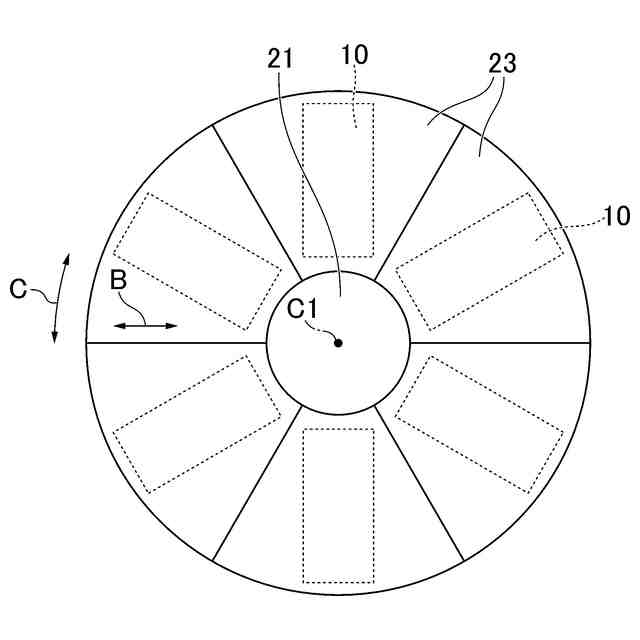

上記電気機器組体の熱交換機の配置を示す平面図である。
上記電気機器組体の熱交換機の変形例の配置を示す平面図である。
【発明を実施するための形態】
【０００７】
以下、実施形態の電気機器の冷却構造を、図面を参照して説明する。なお、同一の又は対応する構成要素には同一の符号を付して複数回の説明を省略する場合がある。
【０００８】
図１は実施形態の電気装置１を示す斜視図である。図２は電気装置１の筐体３内に収容される複数の電気機器組体１０Ａの集合体１０Ｂを示す斜視図である。図３は単一の電気機器組体１０Ａを示す斜視図である。
【０００９】
図１から図３に示すように、電気装置１は、盤形状（直方体形状）の筐体３の内部に収容室３ａを形成し、この収容室３ａ内に複数の電気機器１０を収容している。例えば、電気装置１は電力変換装置であり、電気機器１０は電力変換ユニットである。例えば、電気機器１０は、半導体ユニット、コンデンサユニットおよび制御ユニット等が例示される。筐体３の内部には、前記した各ユニットの他にも、多種の素子や機器などが実装されている。
【００１０】
説明都合上、図中矢印Ｙを前後方向、矢印Ｘを左右方向、矢印Ｚを上下方向として説明を行う。また、図中矢印ＦＲはＹ方向の前方、矢印ＬＨはＸ方向の左方、矢印ＵＰはＺ方向の上方をそれぞれ示す。実施形態の前後左右等の向きは、電気機器１０およびその構成要素の配置を限定するものではない。
（【００１１】以降は省略されています）
