発明の名称蓄電セル
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20251017BHJP(基本的電気素子)
要約【課題】セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供すること。
【解決手段】蓄電セルは、互いに接続された一対のセルユニット100と、一対のセルユニットを収容するセルケース300と、セルケース内に設けられており、セルケースに対する一対のセルユニットの位置を規定する位置規定部500と、を備える。位置規定部500は、セルケース300から一対のセルユニット間に向けて隆起する中間隆起部510を含む。
【選択図】図3
特許請求の範囲【請求項１】
互いに接続された一対のセルユニットと、
前記一対のセルユニットを収容するセルケースと、
前記セルケース内に設けられており、前記セルケースに対する前記一対のセルユニットの位置を規定する位置規定部と、を備え、
前記位置規定部は、前記セルケースから前記一対のセルユニット間に向けて隆起する中間隆起部を含む、蓄電セル。
続きを表示（約 470 文字）【請求項２】
前記セルケースは、直方体形に形成されており、
前記中間隆起部は、前記セルケースの底面から隆起している、請求項１に記載の蓄電セル。
【請求項３】
前記中間隆起部は、各前記セルユニットの角部に当接している、請求項１に記載の蓄電セル。
【請求項４】
前記セルケースは、直方体形に形成されており、
前記位置規定部は、前記セルケースの隅角部に設けられており前記セルユニットの角部に当接する角部隆起部を含む、請求項１に記載の蓄電セル。
【請求項５】
前記位置規定部は、
前記一対のセルユニット間に配置されており中空状に形成された中間部材と、
前記中間部材内に充填された接着部材と、をさらに含み、
前記中間部材は、
当該中間部材の上部に形成された上開口部と、
下方に向けて開口する下開口部と、を有し、
前記下開口部は、当該下開口部と前記中間隆起部との間に前記接着部材の流出経路を形成している、請求項１に記載の蓄電セル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電セルに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、特表２０２３－５０９２１６号公報には、複数の電極体セットと、複数の電極体セットを収容するケースと、を備える電池が開示されている。複数の電極体セットは、第１の接続部材によって互いに直列接続されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０９２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特表２０２３－５０９２１６号公報に記載される電池では、振動等に起因してケースに対して電極体セットが相対変位する場合がある。
【０００５】
本開示の目的は、セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電セルは、互いに接続された一対のセルユニットと、前記一対のセルユニットを収容するセルケースと、前記セルケース内に設けられており、前記セルケースに対する前記一対のセルユニットの位置を規定する位置規定部と、を備え、前記位置規定部は、前記セルケースから前記一対のセルユニット間に向けて隆起する中間隆起部を含む。
【発明の効果】
【０００７】
本開示によれば、セルケースに対するセルユニットの相対変位を抑制することが可能な蓄電セルを提供することができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態における蓄電セルを概略的に示す斜視図である。
図１に示される蓄電セルの分解斜視図である。

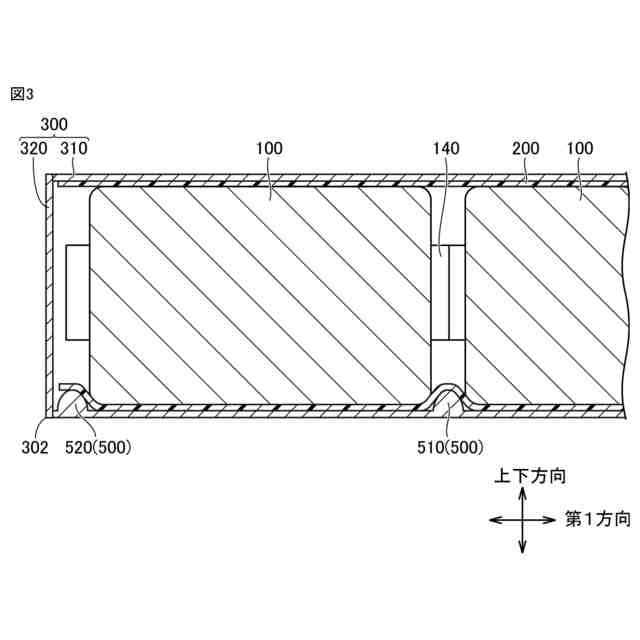

図１におけるＩＩＩ－ＩＩＩ線での断面図である。
位置規定部の変形例を概略的に示す断面図である。
位置規定部の変形例を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一又はそれに相当する部材には、同じ番号が付されている。
【００１０】
図１は、本開示の一実施形態における蓄電セルを概略的に示す斜視図である。図２は、図１に示される蓄電セルの分解斜視図である。図３は、図１におけるＩＩＩ－ＩＩＩ線での断面図である。この蓄電セル１は、例えば、車両の底部に搭載される。
