公開番号2025161422
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064594
出願日2024-04-12
発明の名称蓄電装置
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20251017BHJP(基本的電気素子)
要約【課題】配列方向に配列された複数の蓄電セル同士の間において衝撃が伝達されるのを抑制することが可能な蓄電装置を提供する。
【解決手段】蓄電装置1は、X方向(配列方向)に配列された複数の蓄電セル110と、X方向に隣り合う蓄電セル110同士を電気的に接続する接続部120と、を含むセル連結体100と、セル連結体100を収容するケース200と、を備える。接続部120により電気的に接続された蓄電セル110同士の間には、衝撃吸収部(屈曲部122、弾性部材140)が設けられている。

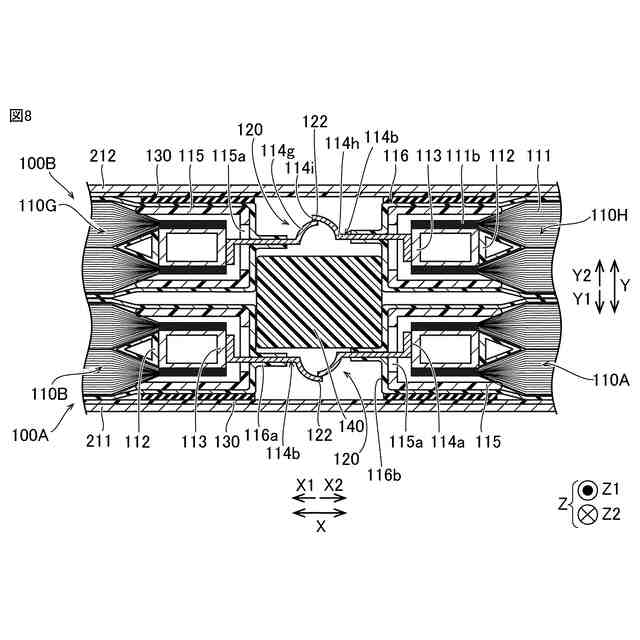

【選択図】図8
特許請求の範囲【請求項１】
配列方向に配列された複数の蓄電セルと、前記配列方向に隣り合う蓄電セル同士を電気的に接続する接続部と、を含むセル連結体と、
前記セル連結体を収容するケースと、を備え、
前記接続部により電気的に接続された前記蓄電セル同士の間には、衝撃吸収部が設けられている、蓄電装置。
続きを表示（約 1,100 文字）【請求項２】
前記複数の蓄電セルの各々は、前記配列方向に長手方向を有している、請求項１に記載の蓄電装置。
【請求項３】
前記衝撃吸収部は、前記接続部に形成された屈曲部を含む、請求項１または２に記載の蓄電装置。
【請求項４】
前記セル連結体は、前記配列方向と直交する直交方向に隣り合う第１セル連結体と第２セル連結体とを含み、
前記接続部は、
前記第１セル連結体において前記配列方向に隣り合う前記蓄電セル同士を電気的に接続する第１接続部と、
前記第２セル連結体において前記配列方向に隣り合う前記蓄電セル同士を電気的に接続する第２接続部と、を含み、
前記屈曲部は、
前記第１接続部に形成された第１屈曲部と、
前記第２接続部に形成された第２屈曲部と、を含む、請求項３に記載の蓄電装置。
【請求項５】
前記第１屈曲部は、前記直交方向において、前記第２屈曲部から離間する方向に凸になるように屈曲している、請求項４に記載の蓄電装置。
【請求項６】
前記第２屈曲部は、前記直交方向において、前記第１屈曲部から離間する方向に凸になるように屈曲している、請求項５に記載の蓄電装置。
【請求項７】
前記第１屈曲部と前記第２屈曲部との間に配置される絶縁部材をさらに備える、請求項４に記載の蓄電装置。
【請求項８】

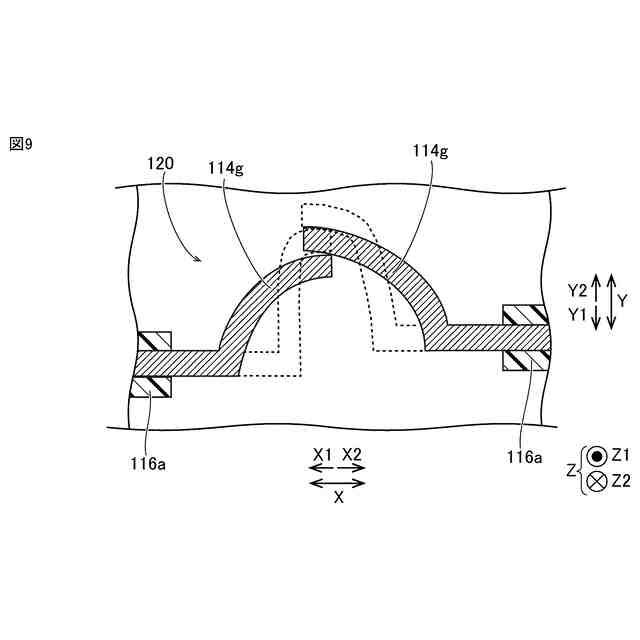

前記衝撃吸収部は、前記接続部に形成されているとともに前記配列方向に伸縮可能な伸縮部を含む、請求項１または２に記載の蓄電装置。
【請求項９】
前記衝撃吸収部は、前記接続部により電気的に接続された前記蓄電セル同士の間に配置された弾性部材を含む、請求項１または２に記載の蓄電装置。
【請求項１０】
前記複数の蓄電セルは、前記接続部により電気的に接続された第１蓄電セルと第２蓄電セルとを含み、
前記第１蓄電セルは、前記第２蓄電セルに向かって突出する第１電極端子を有し、
前記第２蓄電セルは、前記第１蓄電セルに向かって突出する第２電極端子を有し、
前記第１電極端子と前記第２電極端子とは、前記接続部によって電気的に接続されており、
前記第１電極端子は、前記第２蓄電セルに向かって先細る第１テーパ部を有し、
前記第２電極端子は、前記第１蓄電セルに向かって先細るとともに前記第１テーパ部と接続される第２テーパ部を有し、
前記衝撃吸収部は、前記第１テーパ部と前記第２テーパ部とが接続される部分を含む、請求項１または２に記載の蓄電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特表２０２３－５０２４５７号公報（特許文献１）には、ハウジングと、複数の電極体セットとを備える電池が開示されている。複数の電極体セットは、ハウジングの内部に設けられている。複数の電極体セットは、第１の方向に沿って順に配列され、かつ、直列に接続されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０２４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の電池では、複数の電極体セット（蓄電セル）が第１の方向（配列方向）に直列に接続されているため、１つの電極体セットに衝撃が加わった際に、他の電極体セットに衝撃が伝達されやすい。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、配列方向に配列された複数の蓄電セル同士の間において衝撃が伝達されるのを抑制することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一の局面に係る蓄電装置は、配列方向に配列された複数の蓄電セルと、配列方向に隣り合う蓄電セル同士を電気的に接続する接続部と、を含むセル連結体を備える。蓄電装置は、セル連結体を収容するケースを備える。接続部により電気的に接続された蓄電セル同士の間には、衝撃吸収部が設けられている。
【０００７】
本開示の一の局面に係る蓄電装置では、上記のように、接続部により電気的に接続された蓄電セル同士の間に衝撃吸収部が設けられている。これにより、外部から蓄電セルに衝撃が加えられた場合などにおいて、衝撃吸収部によって衝撃を吸収することができる。その結果、電気的に接続された蓄電セル同士の間において衝撃が伝達されるのを抑制することができる。
【０００８】

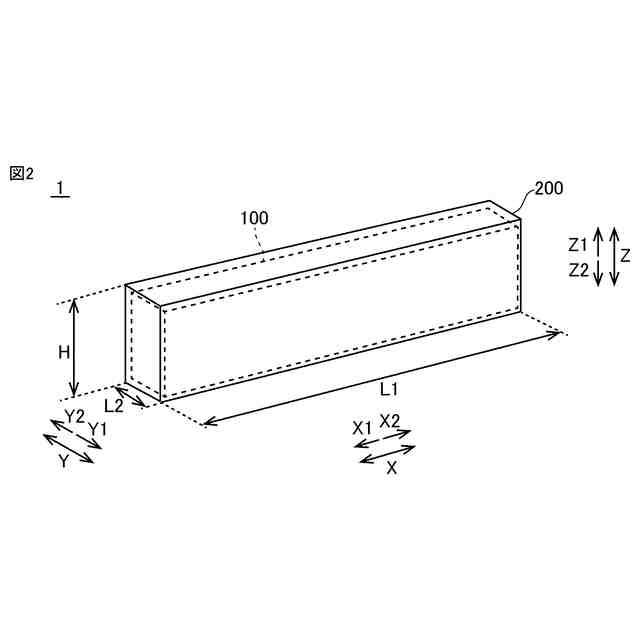

複数の蓄電セルの各々は、配列方向に長手方向を有していてもよい。このような構成により、長手方向に配列された蓄電セル同士の間において衝撃が伝達されるのを抑制することができる。その結果、蓄電セルのうち短手方向の辺（面）に衝撃が加わるのを抑制することができる。
【０００９】
衝撃吸収部は、接続部に形成された屈曲部を含んでいてもよい。ここで、直線状に形成された部分に比べて屈曲部は変形しやすい。したがって、蓄電セルに加えられた衝撃によって屈曲部を容易に変形させることができるので、屈曲部によって衝撃を効果的に吸収することができる。
【００１０】

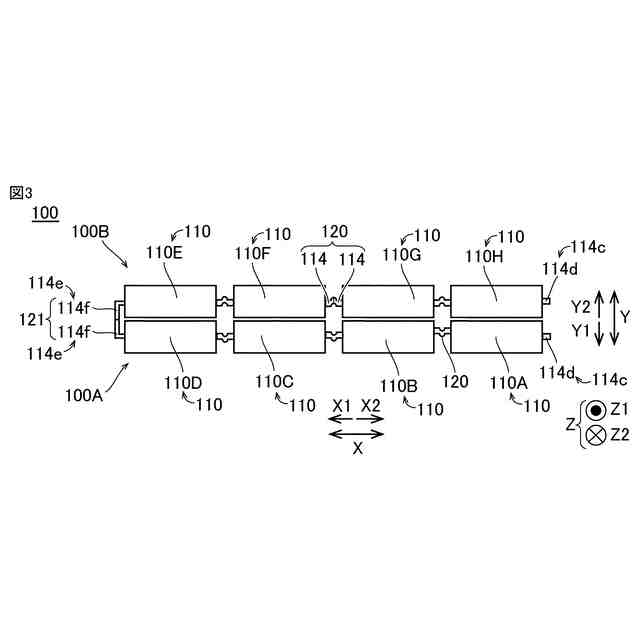

セル連結体は、配列方向と直交する直交方向に隣り合う第１セル連結体と第２セル連結体とを含んでいてもよい。接続部は、第１セル連結体において配列方向に隣り合う蓄電セル同士を電気的に接続する第１接続部と、第２セル連結体において配列方向に隣り合う蓄電セル同士を電気的に接続する第２接続部と、を含んでいてもよい。屈曲部は、第１接続部に形成された第１屈曲部と、第２接続部に形成された第２屈曲部と、を含んでいてもよい。このような構成により、第１セル連結体および第２セル連結体の各々において、蓄電セル同士の間における衝撃の伝達を抑制することができる。
（【００１１】以降は省略されています）
