公開番号2025161270
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064318
出願日2024-04-11
発明の名称配線ボックス装置及び配線ボックス設置構造
出願人未来工業株式会社
代理人個人,個人
主分類H02G 3/12 20060101AFI20251017BHJP(電力の発電,変換,配電)
要約【課題】配線器具を異なる向きで設置できる配線ボックス装置を提供する。

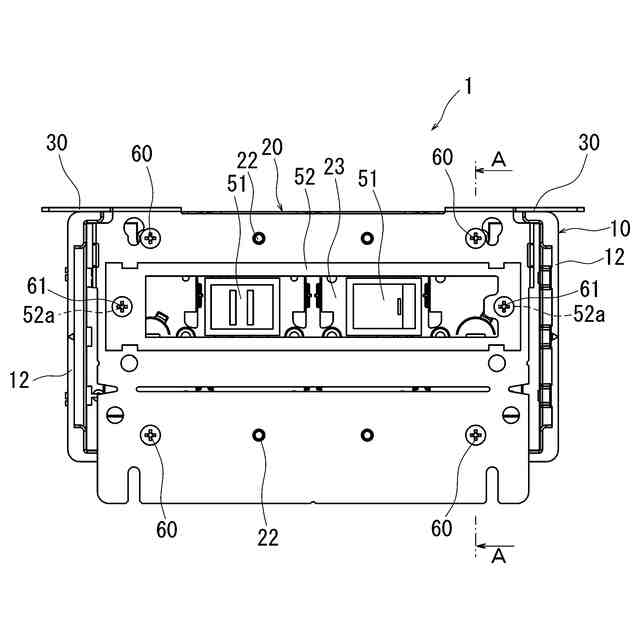

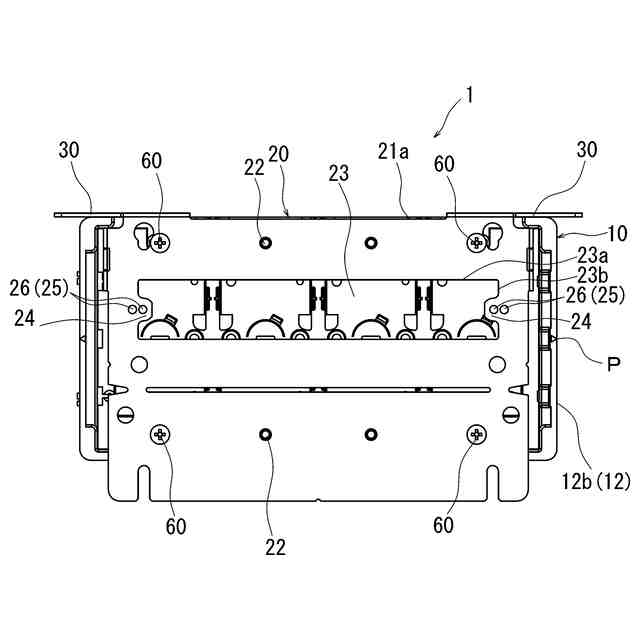

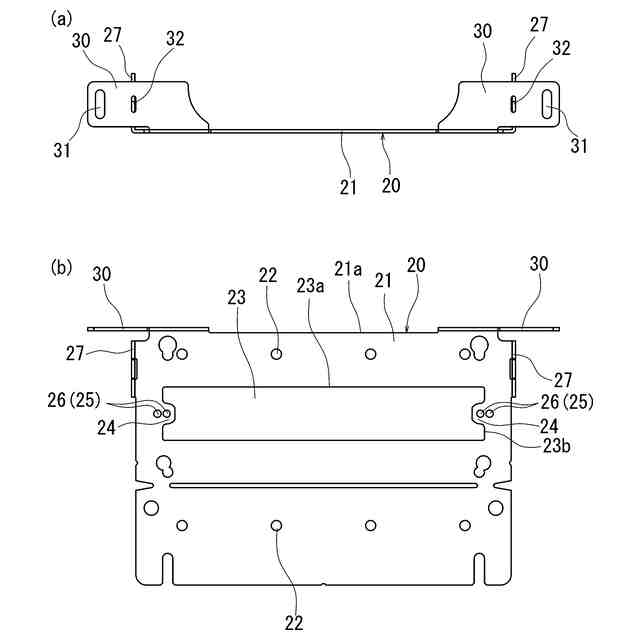

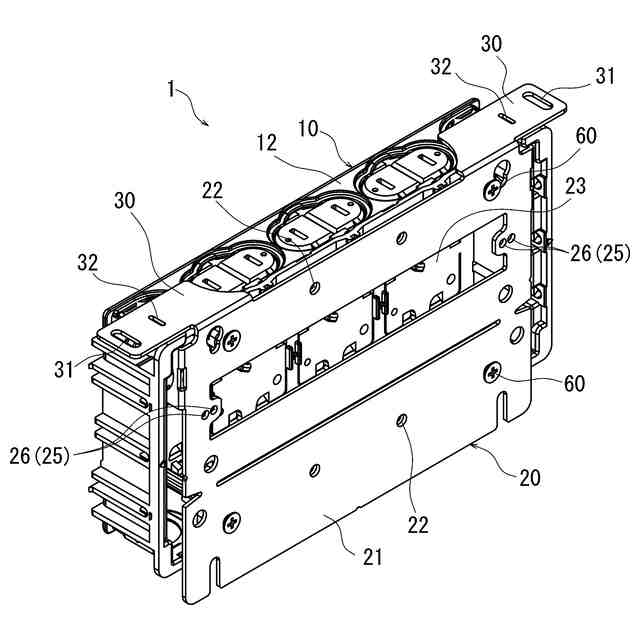

【解決手段】配線ボックス装置1は、配線器具を固定可能な第1器具固定部を有する配線ボックス10と、第1器具固定部に螺着可能なビス60で配線ボックス10に取着可能な取着部22、及び配線器具が固定される第2器具固定部25を有するボックスカバー20と、からなる。第1器具固定部は、上下方向に対向する一対の雌ネジ部を一組として、四組備え、第2器具固定部25は、対向する一対の雌ネジ部26,26を一組として、一組備えている。そして、ボックスカバー20は、第2器具固定部25の一対の雌ネジ部26,26の対向方向が第1方向と直交するように配線ボックス10に取着可能となっている。ボックスカバー20の透孔23内には配線器具が配置される。
【選択図】図1
特許請求の範囲【請求項１】
内部空間を囲む周壁を有し、当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成され、前記一方側に配置される配線器具が直接または器具枠を介して固定可能な第１器具固定部を有する配線ボックスと、
前記配線ボックスの一方の端部側に取着可能な取着部と、前記配線器具が直接または器具枠を介して固定される第２器具固定部と、を有するボックスカバーと、からなり、
前記第１器具固定部は、第１方向に対向する一対の雌ネジ部を一組として、一組備え、または前記第１方向と直交する方向に並設された複数組を備え、
前記第２器具固定部は、対向する一対の雌ネジ部を一組として、一組備え、または当該一対の対向方向と直交する方向に並設された複数組を備え、
前記第２器具固定部の一対の雌ネジ部の対向方向が前記第１方向と直交するように、前記ボックスカバーを前記配線ボックスに取着可能であることを特徴とする配線ボックス装置。
続きを表示（約 770 文字）【請求項２】
前記第１器具固定部は、前記第１方向に対向する一対の雌ネジ部を一組として、前記第１方向と直交する方向に並設された複数組を備え、
前記第２器具固定部は、前記第１器具固定部の一対の雌ネジ部よりも大きい間隔で対向する前記一対の雌ネジ部を一組として、一組備え、または当該一対の対向方向と直交する方向に並設された複数組を備えていることを特徴とする請求項１に記載の配線ボックス装置。
【請求項３】
前記ボックスカバーは、前記第１器具固定部に螺着されるビスによって、前記配線ボッ
クスに取着可能であることを特徴とする請求項１または請求項２に記載の配線ボックス装置。
【請求項４】
前記第２器具固定部は、対向する一対の雌ネジ部が一組のみであり、前記第１器具固定部の一対の対向中間位置よりも前記第１方向にずれていることを特徴とする請求項３に記載の配線ボックス装置。
【請求項５】
長方形状の底壁、及び当該底壁を基端側として立設し、先端側に前記底壁と対向する開口を形成する長方形枠状の周壁を有する有底箱状を成した配線ボックスの前記開口にボックスカバーが取着された配線ボックス設置構造であって、
前記ボックスカバーは、その閉鎖部が前記開口の一部を閉鎖し、前記配線ボックスの内部空間を外部に臨ませる長方形状の透孔の長辺の延びる方向が前記配線ボックスの長辺側に位置して対向する長辺側周壁に沿う状態で、前記配線ボックスに取着されており、
前記透孔内に配置される配線器具を固定するための器具固定部が、当該透孔の対向する
短辺側にそれぞれ形成され、
前記透孔は、前記配線ボックスの対向する長辺側周壁の一方に偏って配置されていることを特徴とする配線ボックス設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の壁面にスイッチ、コンセント等の配線器具を設置するための配線ボックス装置及び配線ボックス設置構造に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
建物の間仕切壁や洗面化粧台、ＯＡデスク等の壁面には照明器具のスイッチやコンセント等の配線器具が設置されている。配線器具は、壁裏に設置された配線ボックスに器具枠を介して設置されることが多い。配線器具の設置に関して、特許文献１に記載の配線ボックスが開示されている。この配線ボックスは、矩形状の底壁の周縁に周壁が立設され、周壁の先端部に開口が形成された矩形箱状に形成されており、対向する一対の器具固定部を有する。配線器具は、これを保持する器具枠を壁表に配置し、配線ボックスの器具固定部に対応して器具枠に設けられた一対の挿通孔にビスを挿通し、壁孔を通して壁裏の配線ボックスの器具固定部に螺着することにより、壁面に設置される。
【０００３】
また、特許文献２には、配線ボックス装置が記載されている。この配線ボックス装置は、器具固定部を有さない配線ボックスと、対向する一対の器具固定部を有して配線ボックスの開口に取着されるボックスカバーと、からなり、配線器具は、これを保持する器具枠に設けられた一対の挿通孔にビスを挿通し、壁孔を通して壁裏のボックスカバーの器具固定部に螺着することにより、壁面に設置される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０５３８４５号公報
特開２０１７－０３４７７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に記載の配線ボックスは、対向する一対の器具固定部の向きやピッチが定められており、配線器具の設置向きやピッチを変更するときは、別の配線ボックスを用意する必要があった。
【０００６】
また、特許文献２に記載の配線ボックス装置においても、対向する一対の器具固定部のピッチが異なる場合は、それに対応して配線器具を設置することはできなかった。また、この配線ボックス装置において、配線ボックスの開口の形状が正方形であれば、ボックスカバーの取付向きを変更して組み付けることで、器具固定部の対向向きを変更することはできるが、配線ボックスの開口の形状が長方形であると、当然ながらボックスカバーの取付向きを変更して配線ボックスに取り付けることはできない。したがって、この配線ボックス装置も、配線ボックスに対するボックスカバーの器具固定部の対向向きを変更できず、したがって、配線器具の向きを変更して設置することはできなかった。
【０００７】
そこで、本発明は、配線ボックスに対して配線器具を異なる向きでも設置できる配線ボックス装置及び配線ボックス設置構造の提供を課題とするものである。
【課題を解決するための手段】
【０００８】
請求項１の配線ボックス装置は、内部空間を囲む周壁を有し、当該周壁の少なくとも一方の端部側に内部を外方に臨ませる開口が形成され、前記一方側に配置される配線器具が直接または器具枠を介して固定可能な第１器具固定部を有する配線ボックスと、
前記第１器具固定部に螺着可能なビスで前記配線ボックスの一方の端部側に取着可能な取着部と、前記配線器具が直接または器具枠を介して固定される第２器具固定部と、を有するボックスカバーと、からなり、
前記第１器具固定部は、第１方向に対向する一対の雌ネジ部を一組として、一組備え、または前記第１方向と直交する方向に並設された複数組を備え、
前記第２器具固定部は、対向する一対の雌ネジ部を一組として、一組備え、または当該一対の対向方向と直交する方向に並設された複数組を備え、
前記第２器具固定部の一対の雌ネジ部の対向方向が前記第１方向と直交するように、前記ボックスカバーを前記配線ボックスに取着可能なものである。
これによれば、配線ボックスに、第１器具固定部とは異なる向きで第２器具固定部を形成できる。また、配線ボックスは、第１器具固定部を有するので、単独で配線器具の固定に使用することもできる。
【０００９】
請求項２の配線ボックス装置は、特に、第１器具固定部が、第１方向に対向する一対の雌ネジ部を一組として、前記第１方向と直交する方向に並設された複数組を備え、
第２器具固定部が、第１器具固定部の一対の雌ネジ部よりも大きい間隔で対向する前記一対の雌ネジ部を一組として、一組備え、または当該一対の対向方向と直交する方向に並設された複数組を備えている。
これにより、配線ボックスに固定可能な器具よりも大きい間隔が必要な器具を固定することが可能である。
【００１０】
請求項３の配線ボックス装置は、特に、ボックスカバーが、第１器具固定部に螺着されるビスによって、配線ボックスに取着可能なものである。
これにより、配線ボックスが有する第１器具固定部を、これにビスを螺着してボックスカバーを取着するための取着部としても利用できるため、ボックスカバーを取り付けるための専用の取着部は不要であり、専用の取着部を設けることによりそれが邪魔になることもないし、その分配線ボックスの内部空間を広くできる。
（【００１１】以降は省略されています）
