公開番号2025162897
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066396
出願日2024-04-16
発明の名称スリーブ
出願人未来工業株式会社
代理人個人,個人,個人
主分類F16L 5/00 20060101AFI20251021BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】施工した際、見栄えがよいスリーブを提供する。

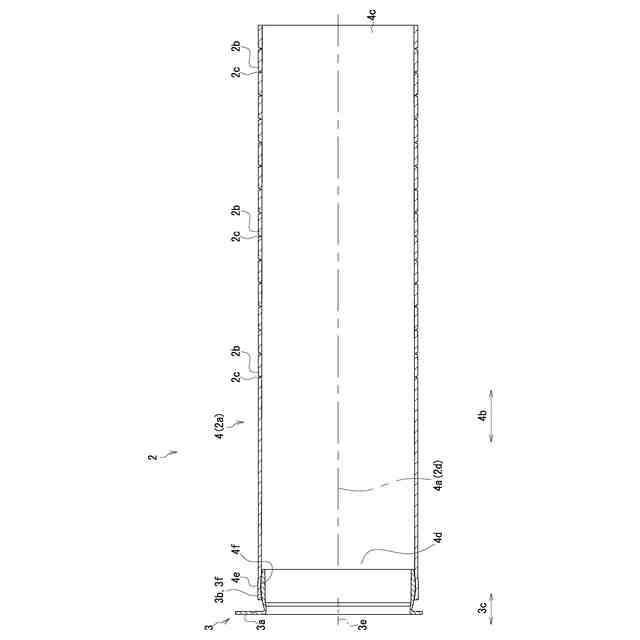

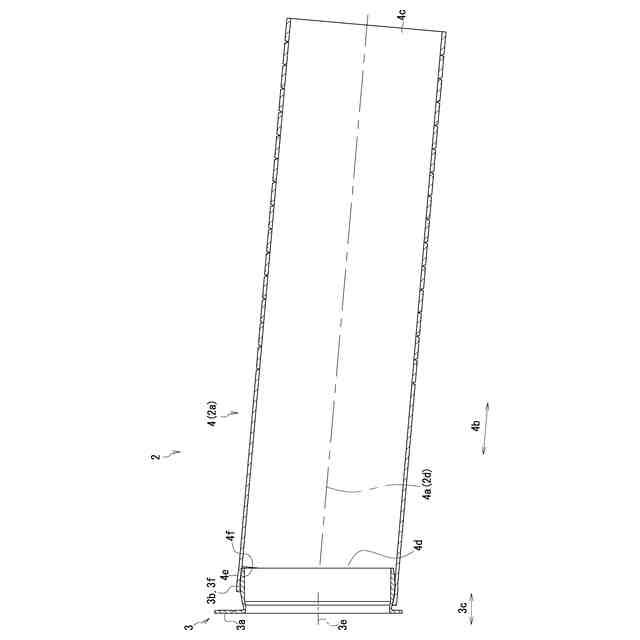

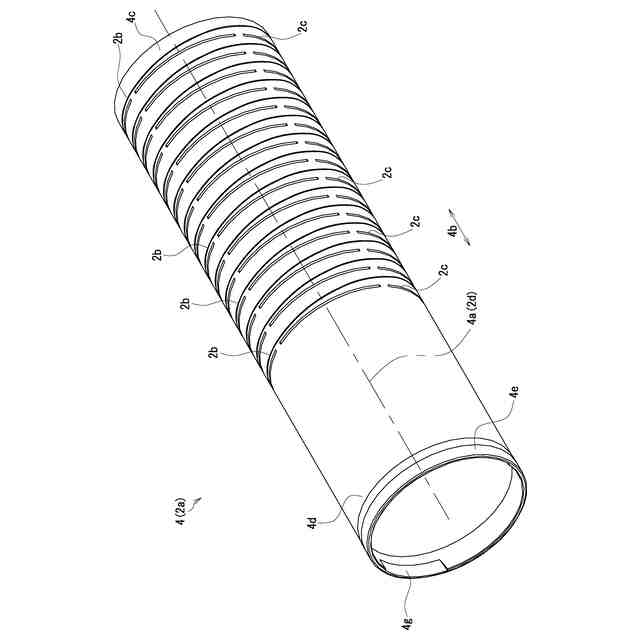

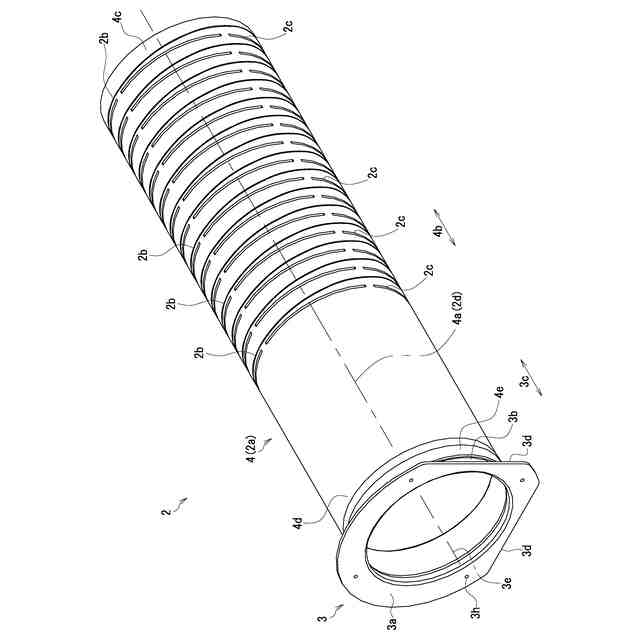

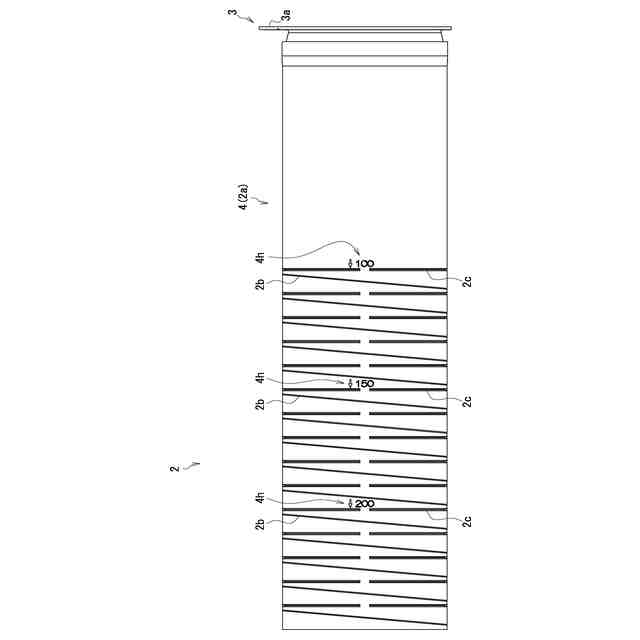

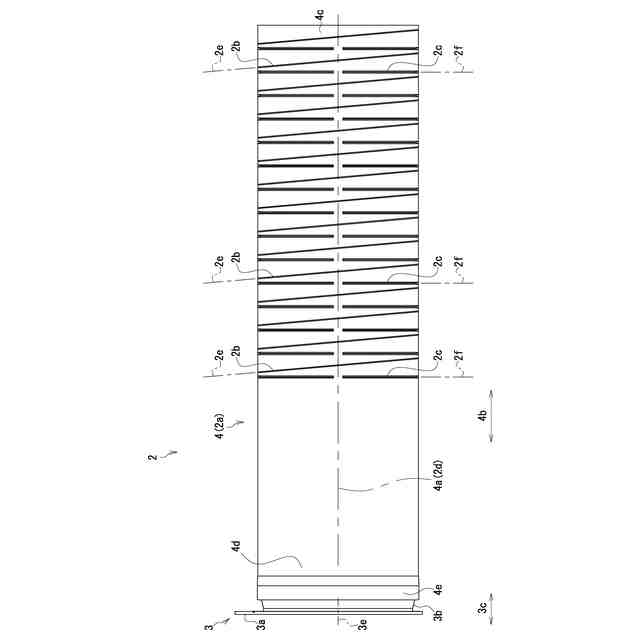

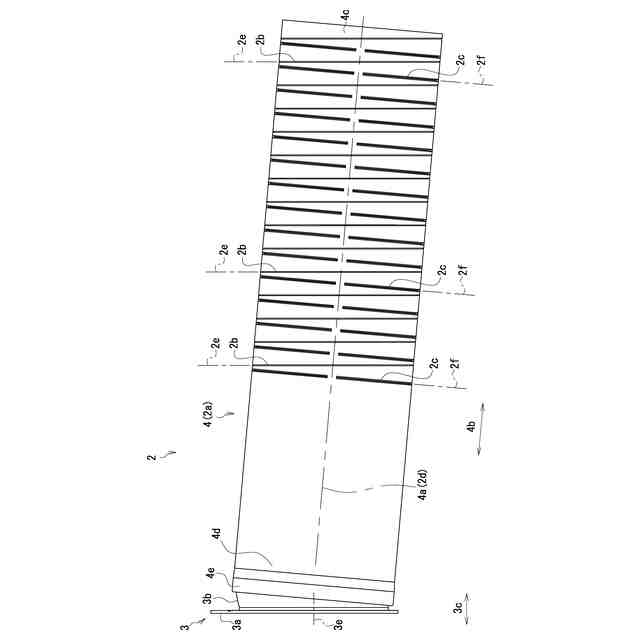

【解決手段】スリーブ2は、配線・配管材を挿通可能な中空筒部2aを備える。この中空筒部2aは、外周面に、その中空筒部2aを切断するための案内となる、傾斜切断案内部2bと第2切断案内部2cとを有する。傾斜切断案内部2bは、中空筒部2aの軸心2dに対し所定の角度で傾斜して交差する傾斜断面2e上に設けられる。第2切断案内部2cは、中空筒部の軸心2aに対し傾斜断面2eとは異なる角度で交差する第2断面2f上に設けられる。

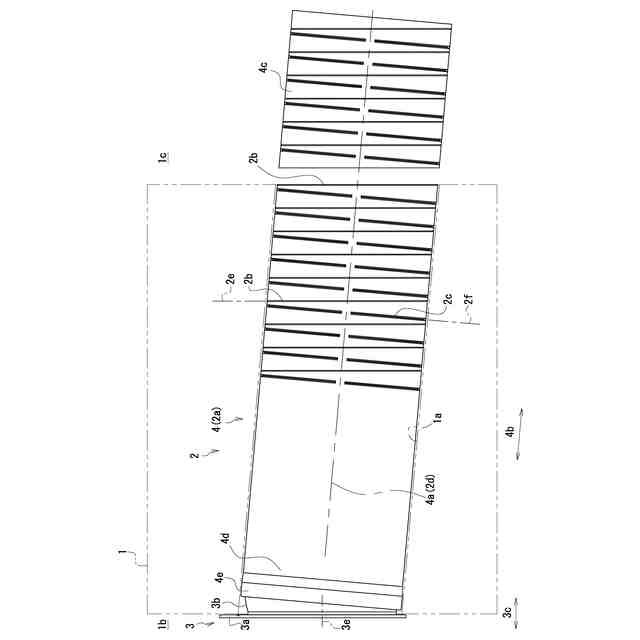

【選択図】図8
特許請求の範囲【請求項１】
配線・配管材が通されるスリーブであって、
前記配線・配管材を挿通可能な中空筒部を備え、
前記中空筒部は、その外周面に、その中空筒部を切断するための案内となる、傾斜切断案内部と第２切断案内部とを有し、
前記傾斜切断案内部は、前記中空筒部の軸心に対し所定の角度で傾斜して交差する傾斜断面上に設けられ、
前記第２切断案内部は、前記中空筒部の軸心に対し前記傾斜断面とは異なる角度で交差する第２断面上に設けられる、スリーブ。
続きを表示（約 1,400 文字）【請求項２】
前記第２断面は、前記中空筒部の軸心に対し直交している、請求項１に記載のスリーブ。
【請求項３】
前記傾斜切断案内部と前記第２切断案内部は、互いに交差することのないよう設けられている、請求項２に記載のスリーブ。
【請求項４】
前記傾斜切断案内部と前記第２切断案内部は、前記中空筒部の外面から凹んだ溝からなり、互いの溝幅および／または溝深さが異なるように形成されている、請求項１ないし３のいずれか１項に記載のスリーブ。
【請求項５】
前記中空筒部のいずれか一方の端部側に、外側に張り出す鍔部が設けられ、その鍔部は、前記中空筒部の軸心に対して、その張り出し方向を変更可能である、請求項１ないし３のいずれか１項に記載のスリーブ。
【請求項６】
壁に形成された貫通孔に挿入されて配線・配管材が通されるスリーブであって、
前記貫通孔の壁表側の周縁に掛けられるように外側に張り出す鍔部を有する鍔部材と、前記貫通孔に挿入されて前記配線・配管材を挿通可能な調整筒体とを備え、
前記調整筒体は、その外周面に、その調整筒体を切断するための案内となる、傾斜切断案内部を有し、
前記傾斜切断案内部は、前記調整筒体の軸心に対し所定の角度で傾斜して交差する傾斜断面上に設けられ、また、
前記傾斜切断案内部は、複数設けられ、それら傾斜切断案内部が、前記調整筒体の軸心方向にそれぞれ平行に並ぶようにして傾斜切断案内群を形成し、それら傾斜切断案内部の一つを選択して、前記調整筒体の一端側を切除することで、その調整筒体の全長の長さを調整可能であり、
前記鍔部材は、前記鍔部に繋がり前記調整筒体の他端側に接続される接続部を有し、その接続部によって、前記鍔部材と前記調整筒体とは、前記鍔部材の軸心方向と前記調整筒体の軸心方向とが互いにずれた状態で接続可能である、スリーブ。
【請求項７】
前記調整筒体は、その外周面に、その調整筒体を切断するための案内となる、第２切断案内部を有し、
前記第２切断案内部は、前記調整筒体の軸心に対し前記傾斜断面とは異なる角度で交差する第２断面上に設けられ、また、
前記第２切断案内部は、複数設けられ、それら第２切断案内部が、前記傾斜切断案内群が設けられた範囲にあって、前記調整筒体の軸心方向にそれぞれ平行に並ぶようにして第２切断案内群を形成し、それら第２切断案内部の一つを選択して、前記調整筒体の一端側を切除することで、その全長の長さを調整可能である、請求項６に記載のスリーブ。
【請求項８】

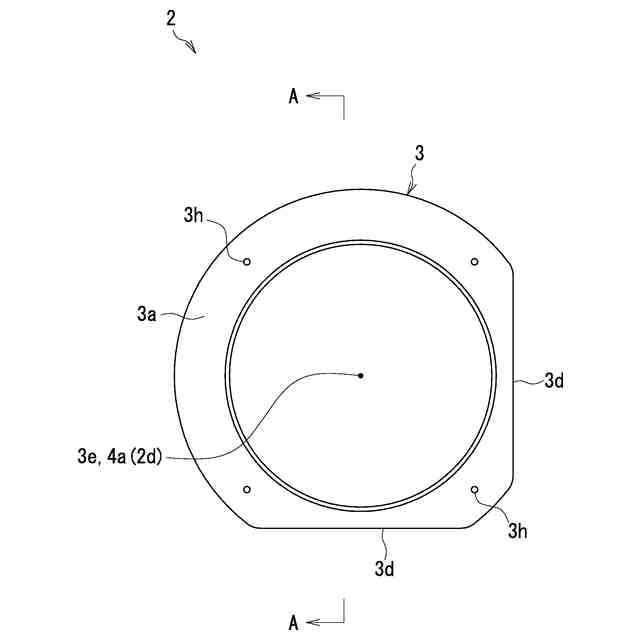

前記鍔部は、円盤の外縁部分が、直交する二つの直線部によって欠落した外形形状をし、
前記接続部は、リング状に形成され、
前記調整筒体の他端側に前記接続部が嵌合した接続状態において、前記調整筒体の軸心と前記鍔部材の軸心との相対角度を変更可能であり、かつ、前記調整筒体に対し前記鍔部材を、その鍔部材の軸心回りに３６０度の範囲で回動可能である、請求項６または７に記載のスリーブ。
【請求項９】
前記傾斜切断案内部および／または前記第２切断案内部は、連続して延びて環状を成す凹みによって構成される、請求項１、２、３または７に記載のスリーブ。

発明の詳細な説明【技術分野】
【０００１】
この発明は、配線・配管材が通されるスリーブに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、空気調和装置の配管にあたって、室内外を隔てる壁に配管を通す際には、壁に貫通孔をあけ、その貫通孔に配管スリーブを挿入していた（例えば、特許文献１参照）。図１９に示すように、この配管スリーブ１１は、筒状のスリーブ本体１２と、そのスリーブ本体１２の端部に装着されるフランジ部材１３とを備えていた。そして、スリーブ本体１２には、その外周面に、複数の切断補助用溝１２ａ、１２ａが、スリーブ本体１２の長手方向に所定の間隔で並ぶように形成されており、壁の貫通孔に合わせた長さ調整にあたって、この切断補助用溝１２ａに沿ってスリーブ本体１２を切断して、端部を取り除いていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２５５７７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前記従来の配管スリーブ１１にあっては、切断補助用溝１２ａが、スリーブ本体１２の軸心に直交するように形成されていたため、施工にあたって、スリーブ本体１２をその切断補助用溝１２ａに沿って切断して長さを調整すると、水勾配を得るため傾斜状態にあるスリーブ本体１２の、壁から突出する端面が、壁面に対して傾斜した状態となり、見栄えが悪かった。
【０００５】
この発明は、上記した従来の欠点を解決するためになされたものであり、その目的とするところは、施工した際、見栄えがよいスリーブを提供することにある。
【課題を解決するための手段】
【０００６】
この発明に係るスリーブは、前記目的を達成するために、次の構成からなる。すなわち、
請求項１に記載の発明に係るスリーブは、配線・配管材が通されるスリーブであって、前記配線・配管材を挿通可能な中空筒部を備える。この中空筒部は、その外周面に、その中空筒部を切断するための案内となる、傾斜切断案内部と第２切断案内部とを有する。ここで、前記傾斜切断案内部は、前記中空筒部の軸心に対し所定の角度で傾斜して交差する傾斜断面上に設けられる。そして、前記第２切断案内部は、前記中空筒部の軸心に対し前記傾斜断面とは異なる角度で交差する第２断面上に設けられる。
【０００７】
このスリーブによると、スリーブの中空筒部には、傾斜切断案内部と第２切断案内部が設けられている。そこで、このスリーブの中空筒部を壁に設けた貫通孔に挿入するにあたって、貫通孔の傾斜角度に応じて、傾斜切断案内部と第２切断案内部のいずれかを選択して、その切断案内部に合わせて中空筒部を切断することで、その切断面によって形成される中空筒部の端面を、壁の壁面に沿わせたり、または、壁の壁面にできるだけ沿わせたりすることができる。
【０００８】
また、請求項２に記載の発明に係るスリーブは、請求項１に記載のスリーブにおいて、前記第２断面は、前記中空筒部の軸心に対し直交している。これにより、壁に設けた貫通孔が、壁面に直交する場合は、第２断面上の第２切断案内部のところで中空筒部を切断することで、その切断面によって形成される中空筒部の端面を、壁の壁面に沿わせることができる。
【０００９】
また、請求項３に記載の発明に係るスリーブは、請求項２に記載のスリーブにおいて、前記傾斜切断案内部と前記第２切断案内部は、互いに交差することのないよう設けられている。
【００１０】
また、請求項４に記載の発明に係るスリーブは、請求項１ないし３のいずれか１項に記載のスリーブにおいて、前記傾斜切断案内部と前記第２切断案内部は、前記中空筒部の外面から凹んだ溝からなり、互いの溝幅および／または溝深さが異なるように形成されている。これにより、傾斜切断案内部と第２切断案内部とを、区別しやすくなる。
（【００１１】以降は省略されています）
